unsetunset一、写在前面：为什么要做这个项目？unsetunset

做后端的朋友都知道，Kibana 很强，但有时候客户要的是更炫酷的演示效果。

比如：

• 实时网络攻击地图，要能看到飞线在地球上穿梭

• 全球服务器热力图，要3D效果，要能拖拽旋转

• 电商实时交易流，要科幻感，要一眼抓住眼球

这些需求，通常让后端工程师头疼：

WebGL、Three.js 这些前端技术，我们不太熟啊！

但有了 Cursor + AI 辅助，这事儿就简单了。今天我就用大白话，手把手带你从零搭建一个

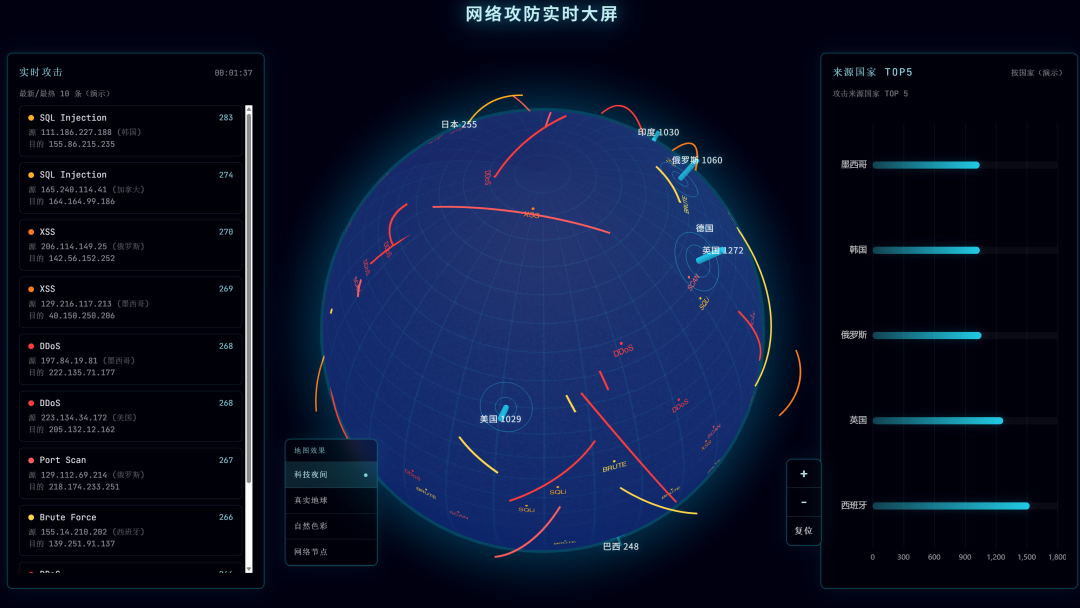

3D 攻防态势大屏，全程不写一行 CSS（Tailwind 搞定），10 分钟让 ES 数据变成会动的 3D 地球。

---

unsetunset二、技术栈选型：为什么选这些？unsetunset

2.1 前端技术栈

React + TypeScript：类型安全，开发体验好

Vite：启动快，热更新快，适合快速迭代

react-globe.gl ：基于 Three.js 封装，代码量少，效果炸裂

Tailwind CSS：不用手写 CSS，样式全靠类名

ECharts：图表库，做 TOP5 排行榜

为什么不用原生 Three.js？ 因为

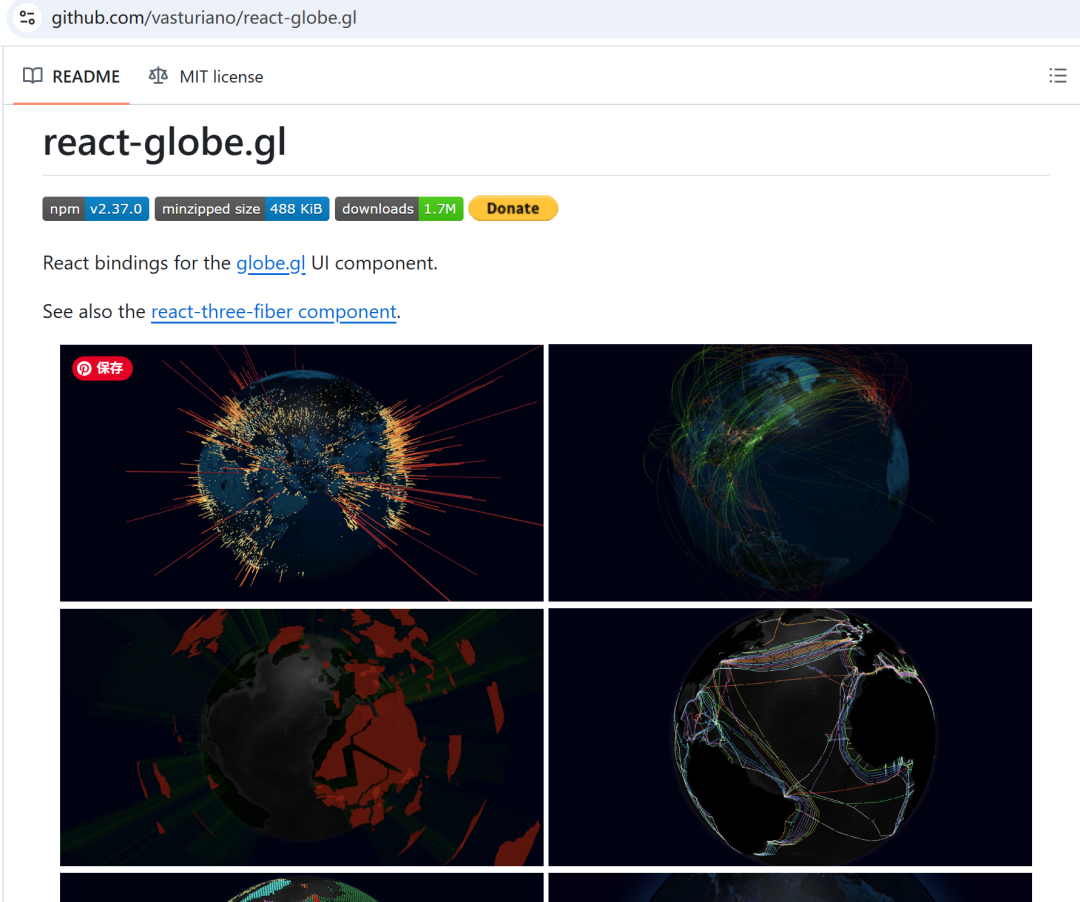

react-globe.gl

已经把地球、飞线、标签这些常用功能封装好了，我们只需要传数据，不用关心 WebGL 细节。

2.2 后端技术栈

FastAPI ：Python 异步框架，写接口快Elasticsearch 8.x ：聚合查询，拿 TOP50 攻击对python-dotenv：环境变量管理

为什么选 FastAPI？ 因为它自动生成 Swagger 文档，接口测试方便，而且性能好。

---

unsetunset三、核心实现：三步走策略unsetunset

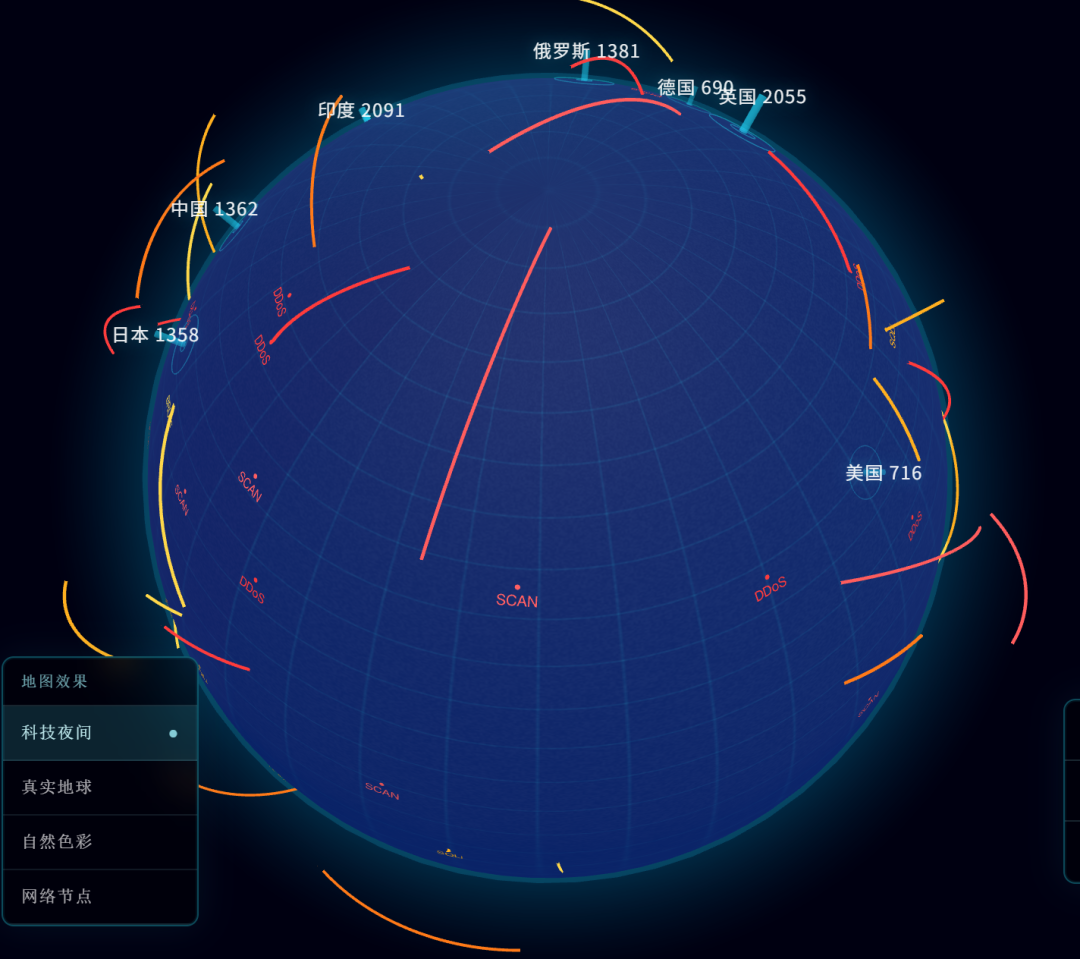

3.1 第一步：先让地球转起来（视觉底座）

不管数据，先把炫酷的 3D 地球做出来，镇住场子。

3.1.1 安装依赖

cd
frontend
npm
install
react-globe.gl
three
@types/three
npm
install
-D
tailwindcss
@tailwindcss/vite

3.1.2 创建地球组件

核心代码在 src/components/CyberGlobe.tsx：

import * as THREE from 'three'

export default function CyberGlobe() {
  return (
    <Globe
      backgroundColor="#000011"  // 深邃太空黑
      enablePointerInteraction   // 允许拖拽
      globeMaterial={
        new THREE.MeshStandardMaterial({
          map: createTechTexture(),  // 科技感贴图
          emissive: new THREE.Color('#1d4ed8'),
          emissiveIntensity: 0.18,
        })
      }
    />
  )
}

关键点：

1.背景色 ：#000011 是深蓝黑，比纯黑更有层次

2.地球材质：用程序化生成的 Canvas 贴图，不用找图片资源

3.自转 ：通过 controls.autoRotate = true 实现

3.1.3 添加大气层辉光

为了让地球更有"科幻感"，我们加一层青色发光边缘：

useEffect(() => {
  const scene = globe.scene()
  const glowGeom = new THREE.SphereGeometry(101.2, 64, 64)
  const glowMat = new THREE.MeshBasicMaterial({
    color: '#22d3ee',
    transparent: true,
    opacity: 0.18,
    blending: THREE.AdditiveBlending,  // 叠加混合
    side: THREE.BackSide,  // 只渲染背面，形成边缘光
  })
  scene.add(new THREE.Mesh(glowGeom, glowMat))
}, [])

效果：地球边缘会有一圈淡淡的青色光晕，像科幻电影里的星球。

---

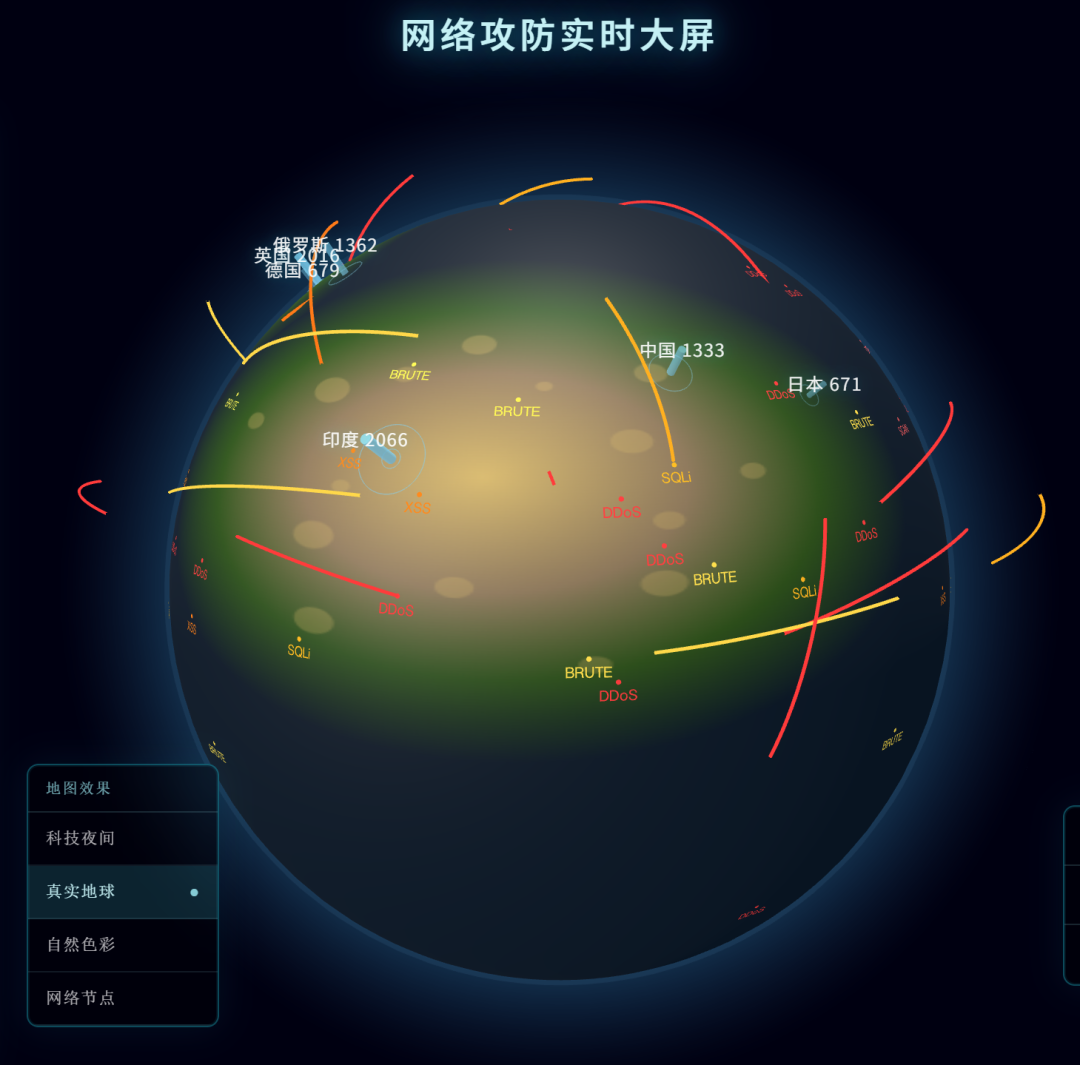

3.2 第二步：接入攻击数据（飞线动画）

地球有了，接下来让攻击流量在地球上飞起来。

3.2.1 数据结构定义

type
 AttackArc = {
  startLat: number
// 攻击源纬度
  startLng: number
// 攻击源经度
  endLat: number
// 目标纬度
  endLng: number
// 目标经度
  label: string
// 攻击类型：DDoS、SQL注入等
  color: string
// 颜色：红色=严重，黄色=中等
  count: number
// 攻击次数
  sourceCountry: string
// 来源国家
}

3.2.2 渲染飞线

<Globe
  arcsData={attacks}
// 攻击数据数组
  arcStartLat={(d) => d.startLat}
  arcStartLng={(d) => d.startLng}
  arcEndLat={(d) => d.endLat}
  arcEndLng={(d) => d.endLng}
  arcColor={(d) => d.color}
  arcDashLength={
0.38
}
// 虚线长度
  arcDashGap={
1.6
}
// 虚线间隔
  arcDashAnimateTime={
2200
}
// 动画时长（毫秒）
/>

效果 ：每条攻击会显示成一条带动画的虚线，从源点飞向目标，像导弹轨迹。

3.2.3 添加攻击标签

<Globe
  labelsData={attacks}
  labelLat={(d) => d.startLat}
  labelLng={(d) => d.startLng}
  labelText={(d) => shortLabel(d.label)}
// 避免中文变 ????
  labelColor={(d) => d.color}
/>

注意 ：react-globe.gl 的标签默认不支持中文（会显示 ????），所以我们用 shortLabel() 转成英文短码（如 DDoS、SQLi）。

---

3.3 第三步：对接 Elasticsearch（数据聚合）

前端效果有了，现在把真实的 ES 数据接进来。

3.3.1 ES 聚合查询 DSL

核心逻辑在 backend/main.py 的 get_attacks() 函数：

body = {
    "size": 0,  # 只要聚合结果，不要原始文档
    "query": {
        "bool": {
            "filter": [
                {"range": {"@timestamp": {"gte": "now-15m", "lte": "now"}}},
                {"exists": {"field": "source.geo.location"}},
                {"exists": {"field": "dest.geo.location"}},
            ]
        }
    },
    "aggs": {
        "top_pairs": {
            "multi_terms": {  # 组合键聚合：源IP + 目的IP
                "terms": [
                    {"field": "source.ip"},
                    {"field": "dest.ip"}
                ],
                "size": 50,  # TOP50
                "order": {"_count": "desc"}
            },
            "aggs": {
                "sample": {
                    "top_hits": {  # 从每个 bucket 里取一条样本
                        "size": 1,
                        "_source": {
                            "includes": [
                                "source.geo.location",
                                "dest.geo.location",
                                "event.action",
                                "source.geo.country_name"
                            ]
                        }
                    }
                }
            }
        }
    }
}

这个查询的逻辑：

1.时间过滤：只查最近 15 分钟的数据

2.multi_terms 聚合：按"源IP + 目的IP"组合键分组，统计攻击次数

3.top_hits 子聚合：从每个分组里取一条样本，拿到地理坐标和国家名

4.排序 ：按 _count 降序，取前 50 个

为什么用 multi_terms？

因为我们要找的是"哪些 IP 对攻击最频繁"，而不是单个 IP。

multi_terms 可以同时按两个字段分组，正好满足需求。

3.3.2 数据清洗

ES 返回的是 buckets 结构，我们需要转成前端需要的格式：

for bucket in buckets:
    source_ip, dest_ip = bucket['key']
    count = bucket['doc_count']

    # 从 top_hits 里取地理坐标
    hit = bucket['sample']['hits']['hits'][0]
    source_geo = hit['_source']['source']['geo']['location']
    dest_geo = hit['_source']['dest']['geo']['location']

    out.append({
        "startLat": source_geo['lat'],
        "startLng": source_geo['lon'],
        "endLat": dest_geo['lat'],
        "endLng": dest_geo['lon'],
        "label": hit['_source']['event']['action'],
        "color": _color_for_label(...),  # 根据攻击类型选颜色
        "count": count,
        "sourceIp": source_ip,
        "destIp": dest_ip,
        "sourceCountry": hit['_source']['source']['geo']['country_name']
    })

关键点：

-geo.location 可能是 {"lat": 1.0, "lon": 2.0} 或 [lon, lat]，需要统一处理

• 攻击类型映射颜色：DDoS=红色，SQL注入=黄色，XSS=橙色

3.3.3 容错处理

ES 连接失败时，返回 mock 数据，保证演示不中断：

try:
    resp = es.search(index=ES_INDEX, body=body)
except (ESConnectionError, ApiError):
    if MOCK_ON_ES_DOWN:
        return _mock_attacks(20)  # 返回模拟数据
    return []

---

unsetunset四、UI 完善：HUD 面板 + 核心国家unsetunset

4.1 左右 HUD 面板

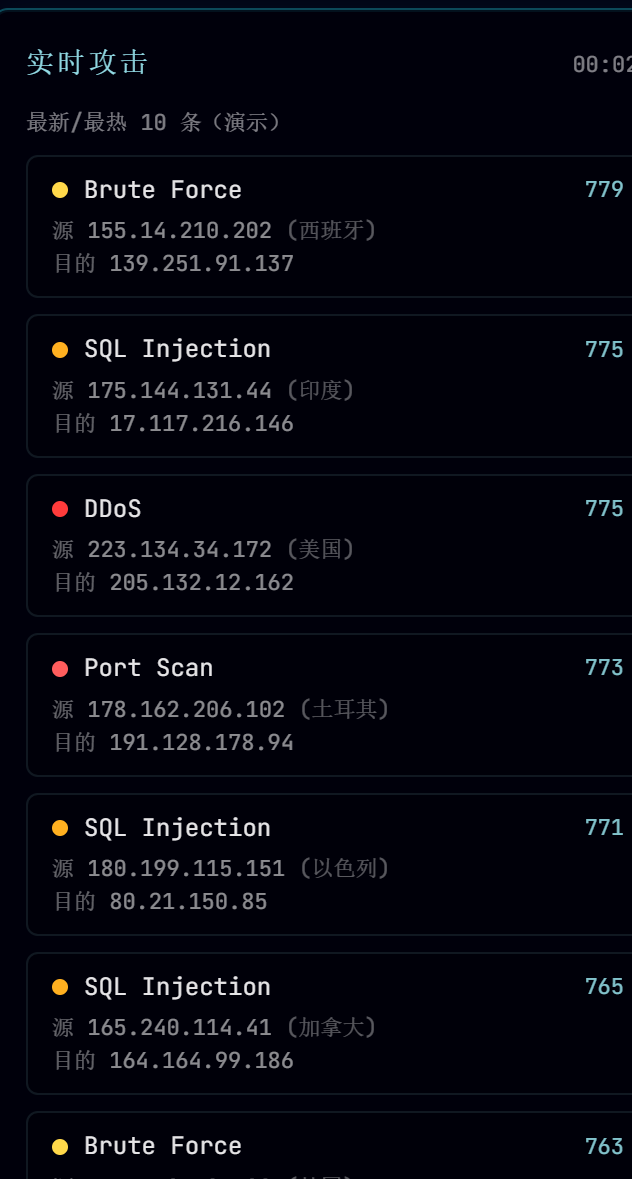

4.1.1 左侧：实时攻击列表

样式要点：

• hud-panel：半透明黑底 + 青色细线边框 + 背景模糊

• 等宽字体（JetBrains Mono）：数字对齐好看

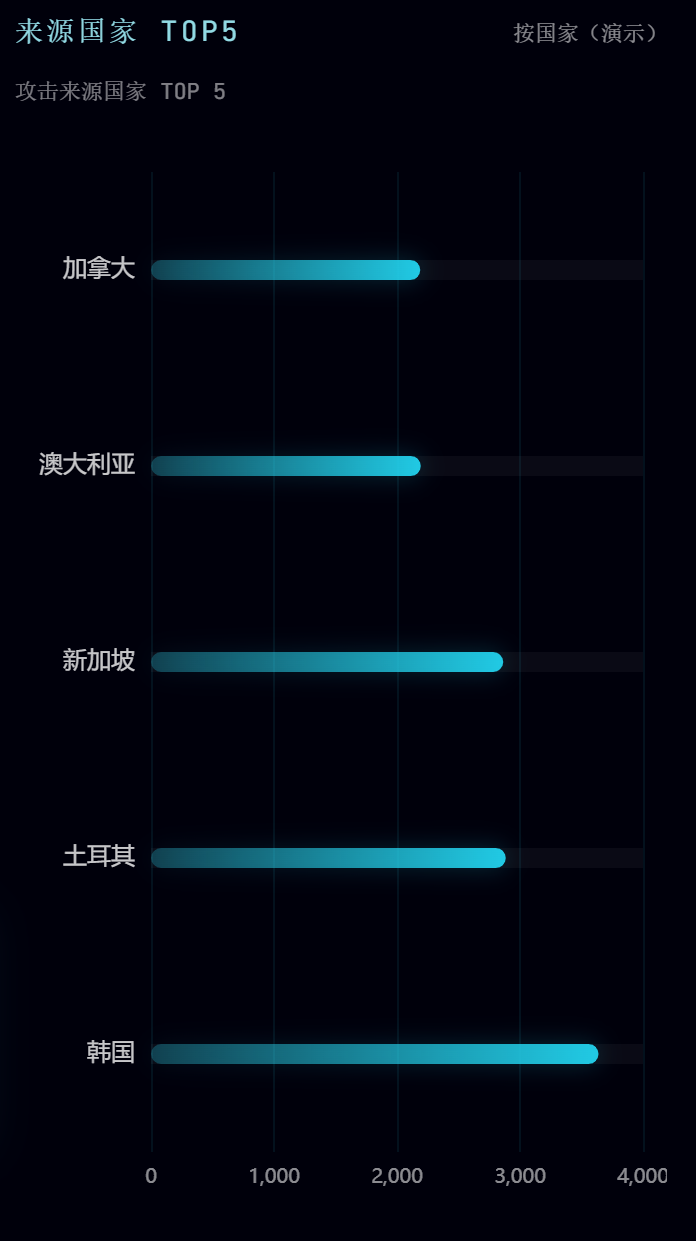

4.1.2 右侧：来源国家 TOP5

用 ECharts 做横向柱状图：

国家名中文化：

用 i18n-iso-countries 自动翻译：

import countries from 'i18n-iso-countries'
countries.registerLocale(zh)

function normalizeCountryName(name: string) {
  if (hasCJK(name)) return name  // 已经是中文，直接返回
  return countries.getName(name, 'zh') || '其他'
}

---

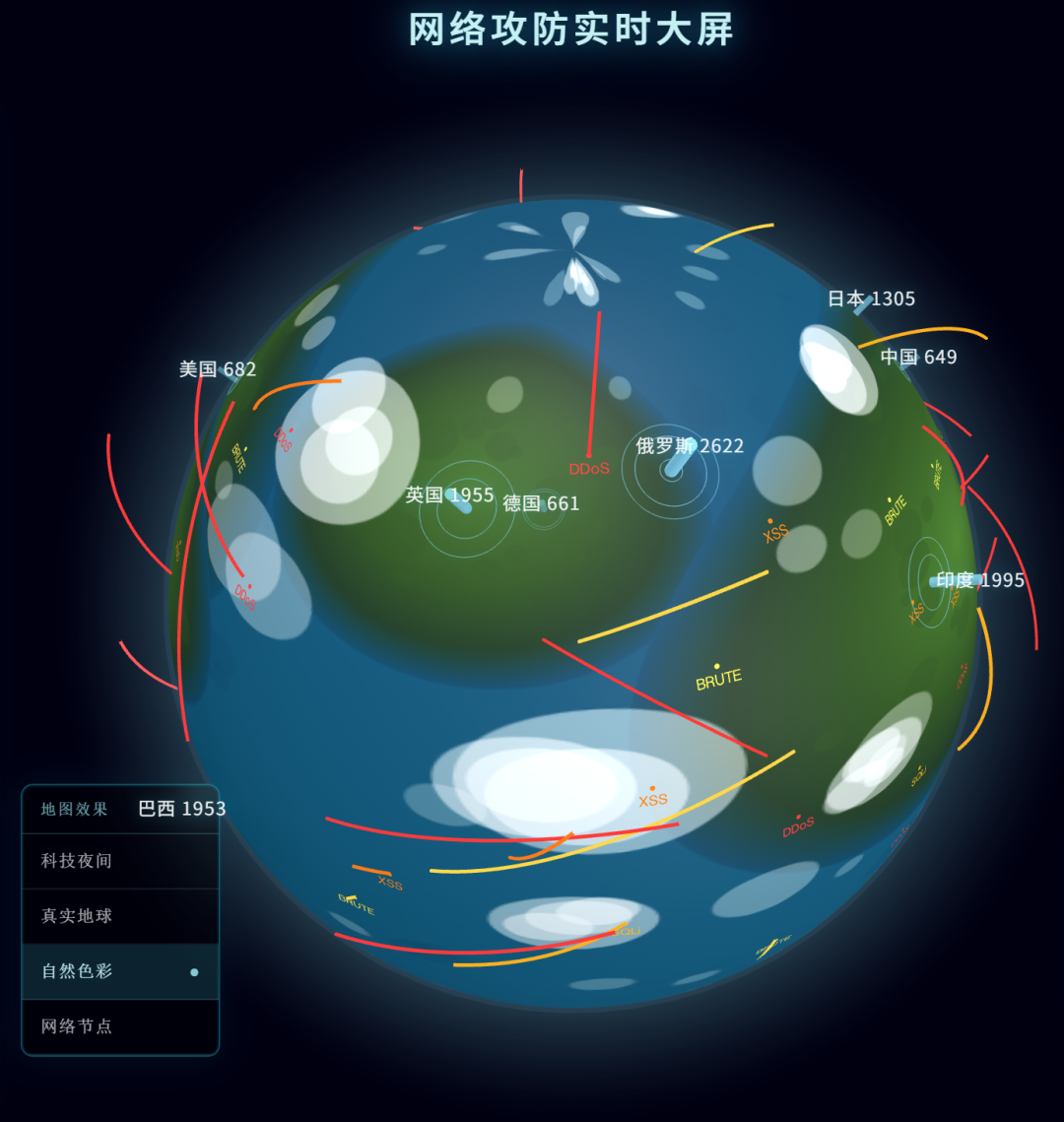

4.2 核心国家标注

在地球上固定标注 8 个核心国家（美国、中国、俄罗斯等），用脉冲光圈显示攻击强度：

const corePoints = [
  { code: '中国', name: '中国', lat: 39.9042, lng: 116.4074 },
  { code: '美国', name: '美国', lat: 38.9072, lng: -77.0369 },
  // ...
]

<Globe
  pointsData={corePoints}  // 固定点位
  ringsData={coreRings}    // 脉冲环
  ringMaxRadius={(d) => 2.8 + d.intensity * 5.5}  // 强度越大，环越大
  ringPropagationSpeed={(d) => 0.9 + d.intensity * 2.0}  // 强度越大，速度越快
/>

效果 ：每个核心国家会有一个青色脉冲环，攻击越多，环越大、越快。

---

unsetunset五、数据造数：一键灌入演示数据unsetunset

5.1 造数脚本

backend/seed_data.py 可以快速生成大量测试数据：

python seed_data.py --count 200000 --hot-pairs 200 --minutes 15 --refresh

参数说明：

--count：总文档数（建议 20 万起步）

--hot-pairs：热点 IP 对数量（越小越集中，飞线更"爆炸"）

--minutes：时间窗口（默认 15 分钟，匹配接口查询）

--delete-index：删除旧索引，重新开始（危险操作）

核心逻辑：

1.预生成若干"热点 IP 对"，78% 的数据走这些热点，保证 TOP50 有戏

2.国家名直接用中文（从 ZH_COUNTRIES 列表选），避免前端翻译问题

3.用 helpers.streaming_bulk() 批量写入，性能好

---

unsetunset六、部署与运行unsetunset

6.1 环境准备

后端：

cd backend
pip install -r requirements.txt
# 配置 .env 文件（ES 地址、账号密码）
python -m uvicorn main:app --reload --port 8000

前端：

cd frontend
npm install
npm run dev  # 开发模式
# 或
npm run build && npm run preview  # 生产模式

6.2 访问地址

前端大屏 ：http://localhost:5173

后端接口 ：http://127.0.0.1:8000/api/attacks

API 文档 ：http://127.0.0.1:8000/docs

---

unsetunset七、踩坑总结unsetunset

7.1 中文标签显示

????

问题 ：react-globe.gl的 labelsData 用 Canvas 渲染，默认字体不支持中文。

解决 ： 用 htmlElementsData+ DOM 渲染，或者用 shortLabel()转成英文短码。

7.2 国家名中英混杂

问题：ES 返回的国家名可能是英文，前端显示混乱。

解决：

1.造数时直接用中文国家名（seed_data.py）

2.前端用 i18n-iso-countries 自动翻译 3.未命中映射的统一显示"其他"，避免混杂

7.3 ES 连接失败导致 500

问题：ES 未启动时，接口返回 500，前端报错。

解决：加 try-catch，ES 失败时返回 mock 数据，保证演示不中断。

---

unsetunset八、项目结构unsetunset

es3dPrj/
├── backend/
│   ├── main.py              # FastAPI 接口
│   ├── seed_data.py         # 数据造数脚本
│   ├── requirements.txt     # Python 依赖
│   └── .env                 # ES 配置
└── frontend/
    ├── src/
    │   ├── components/
    │   │   ├── CyberGlobe.tsx    # 3D 地球组件
    │   │   ├── HudLeft.tsx       # 左侧攻击列表
    │   │   └── HudRight.tsx      # 右侧 TOP5 图表
    │   ├── lib/
    │   │   ├── api.ts            # 接口调用
    │   │   ├── attackTypes.ts    # 数据类型定义
    │   │   ├── coreCountries.ts  # 核心国家配置
    │   │   └── countryNormalize.ts  # 国家名标准化
    │   └── App.tsx           # 主入口
    └── package.json

---

unsetunset九、总结unsetunset

这个项目展示了如何用AI 辅助开发，快速实现一个"看起来很难"的 3D 可视化大屏：

1.前端：React + Three.js，10 分钟出效果

2.后端：FastAPI + ES 聚合，数据清洗简单

3.数据：一键造数，演示不愁

核心价值：

-后端工程师也能做出炫酷的前端效果 -ES 聚合查询 + 3D 可视化，数据展示更直观 -代码结构清晰，易于扩展和维护

unsetunset十、参考资料unsetunset

• react-globe.gl 官方文档

https://github.com/vasturiano/react-globe.gl

• FastAPI 官方文档

https://fastapi.tiangolo.com/

---
