机主的一台英国品牌LINN（莲）CLASSIK（带CD/收音/两声道功放）的桌面音响。由于CD进出仓困难，让笔者帮助修一下。由于该机是交流100V供电，机主感觉外接一个220V/100V变压器不方便，所以想给音响更换一个交流220V供电的变压器。
1.修理CD进出仓困难。

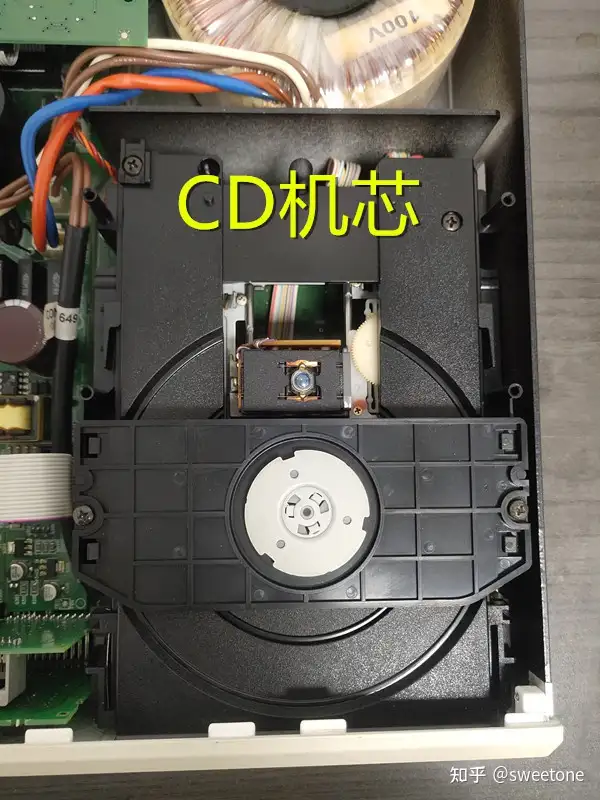

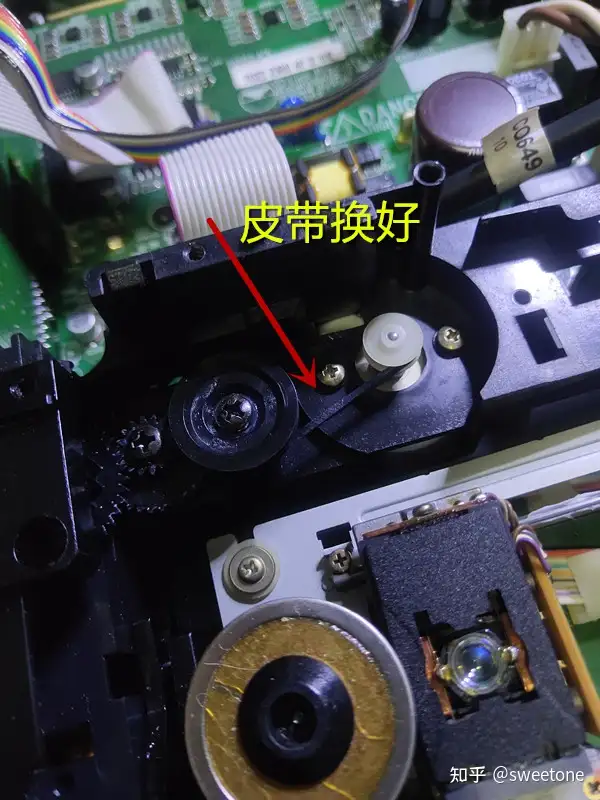

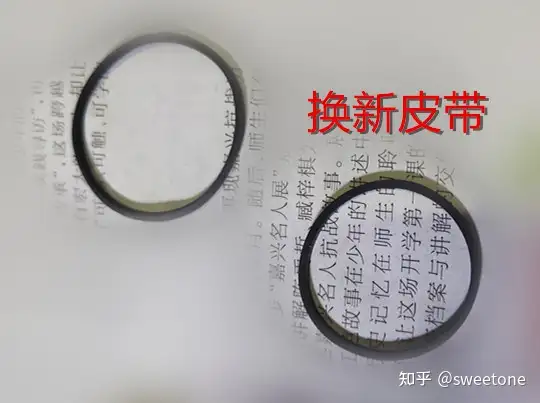

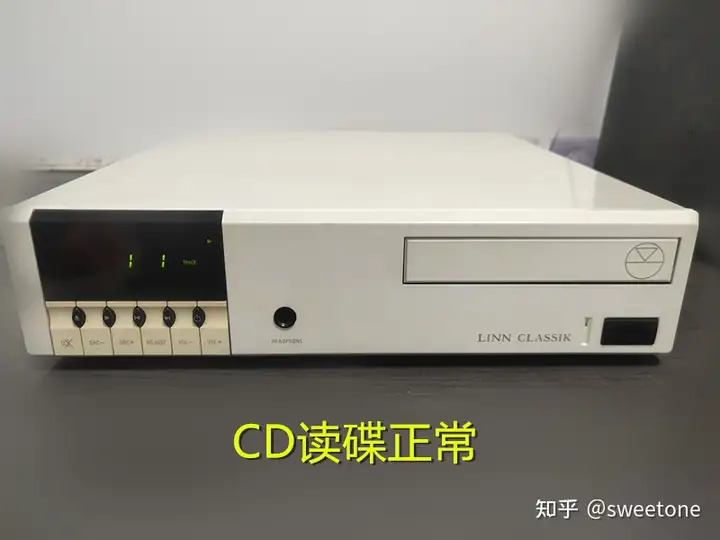

拆开CD机芯，将机芯松弛的皮带换新，给机芯滑动部分加润滑油。再试验，机芯进出仓运动有改善：进仓比较顺畅，而出仓时灵时不灵。通过观察，发现碟片托盘出仓困难的原因是：托盘右侧顶住外壳，使得托盘移出受阻。托盘与外壳触碰的原因是托盘长期使用磨损而间隙变大，使其右侧偏向外壳。更换原装机芯比较难寻，但是通过试验发现，将整个机芯略微偏向外壳左侧，即可使得托盘右侧不顶住外壳。于是在机芯右侧与外壳之间垫一片塑料薄片，令托盘右侧不再顶住外壳，再将机芯底座四个固定螺丝旋紧。再试验，机芯进出仓顺畅自如，读碟恢复正常。
2.更换变压器。

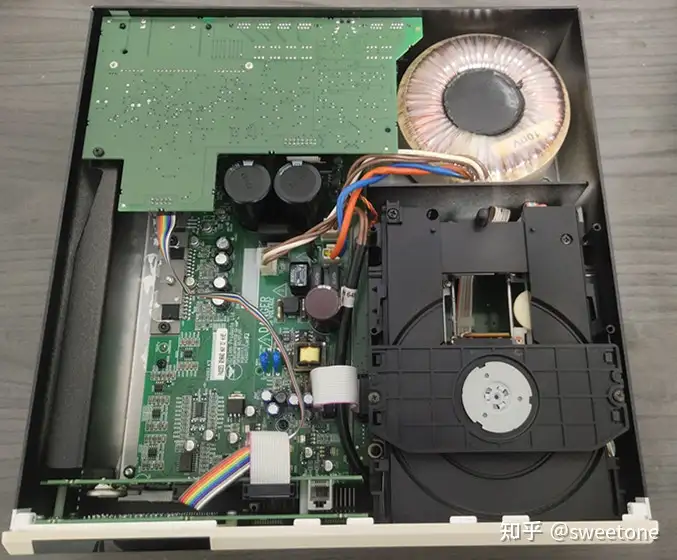

观察CLASSIK桌面音响，其有2路供电，CD和MCU使用开关电源供电；功放和前级用环形变压器供电。

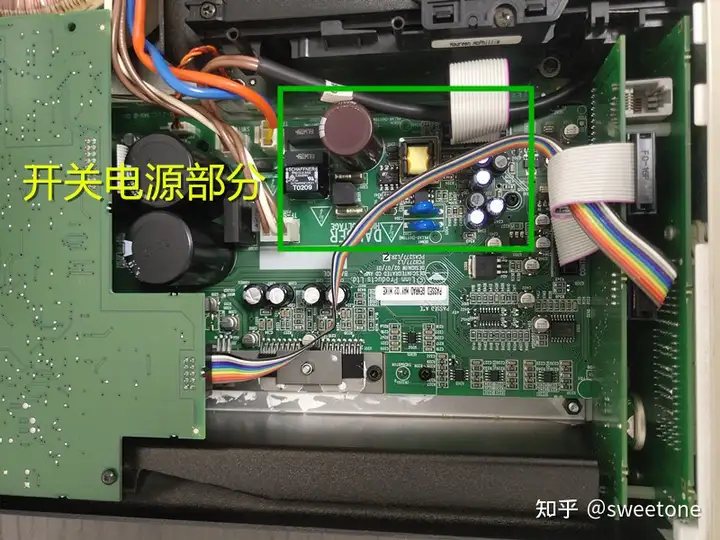

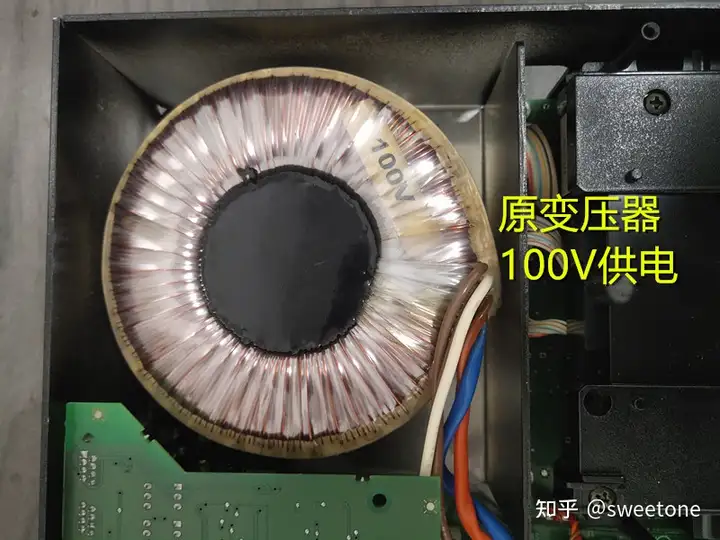

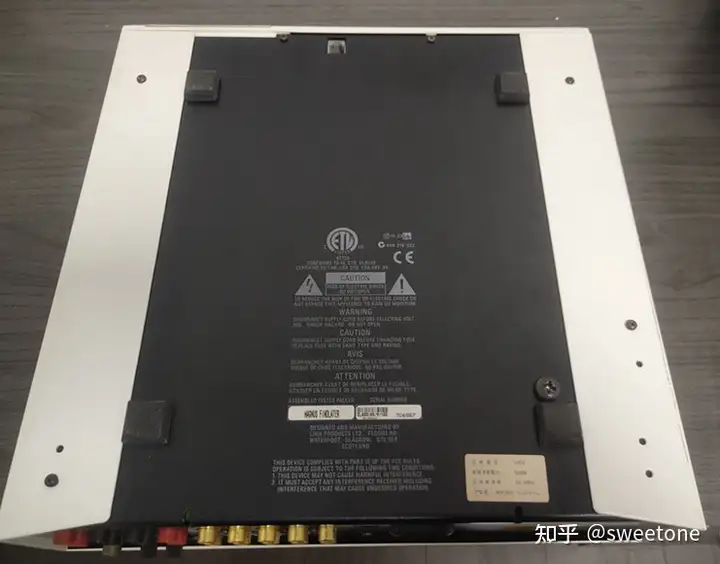

开关电源的高压侧滤波电容用的是400V耐压，可见电路已经考虑交流220V供电的场合，不必改动。变压器的标贴是100V，只需要将其更换为相近功率220V供电的即可。

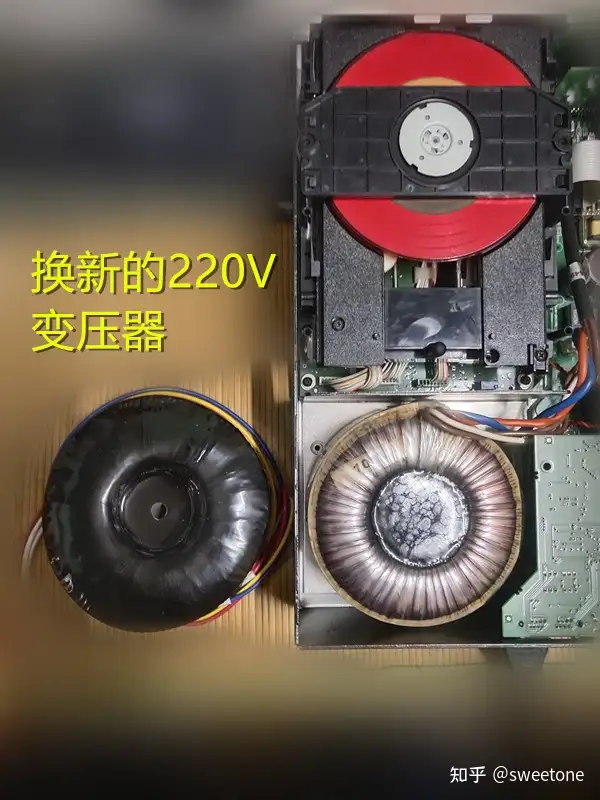

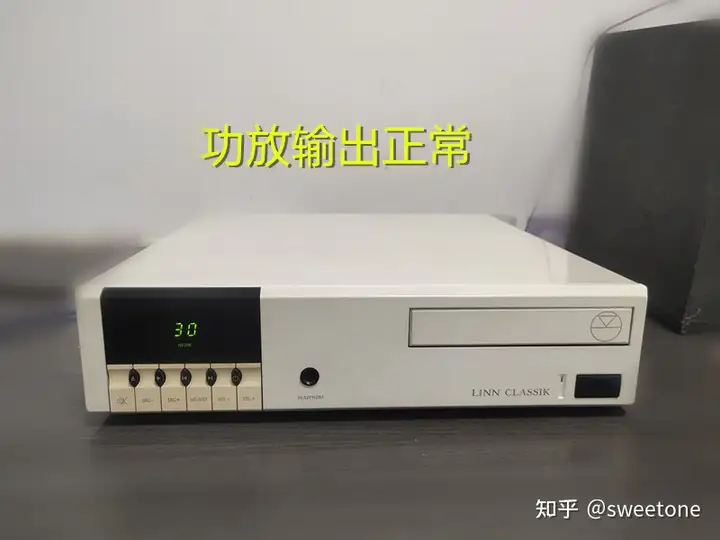

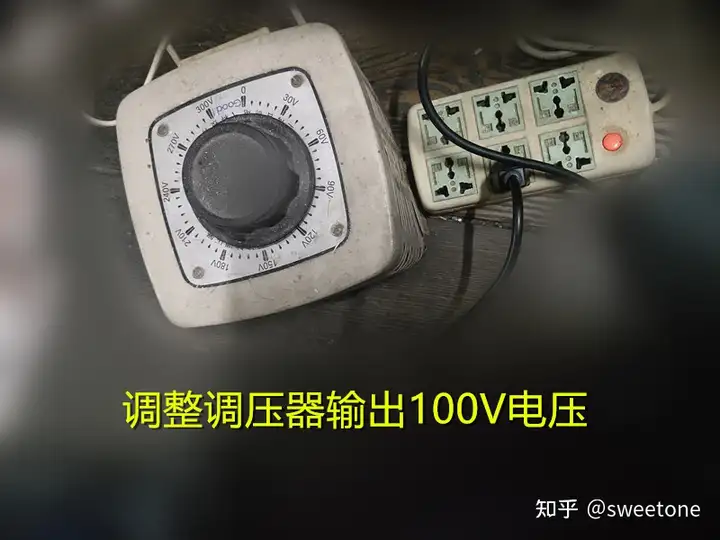

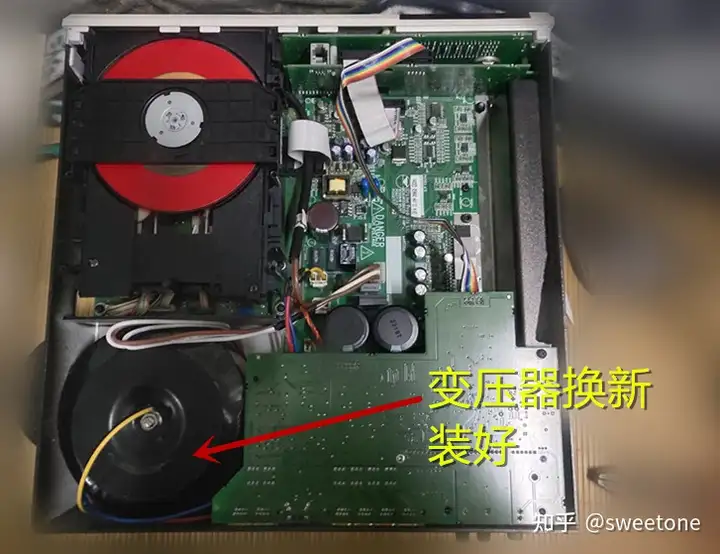

用一个2KVA的调压变压器，将输出交流电压调到100V给CLASSIK桌面音响供电。测量CLASSIK桌面音响功放和前级用环形变压器次级绕组电压，测得其为交流双26V输出。测得功放芯片为正负36V供电，计算出功放最大为80Wx2输出功率。那么变压器可以在200W-300W之间选择。在原音电子购得体积接近的250W功率220V转双26V的全铜绕组环形变压器。将变压器换上后，功放输出完全正常。

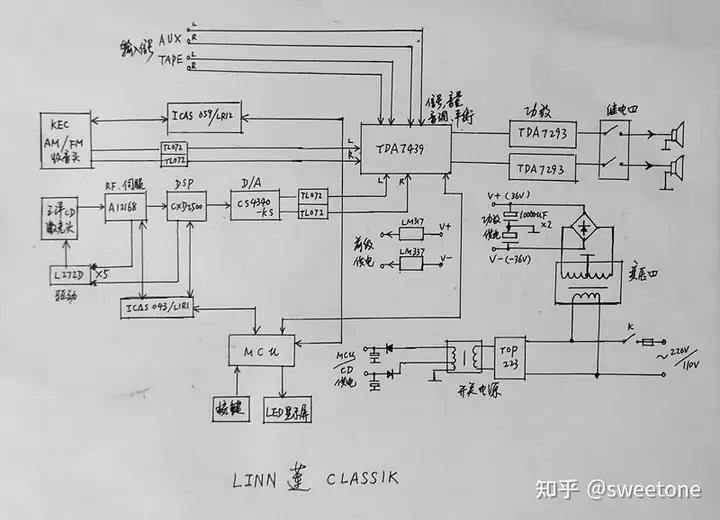

LINN莲CLASSIK桌面音响整机框图
乘着维修机芯及更换变压器，简单观察了一下该机电路组成：

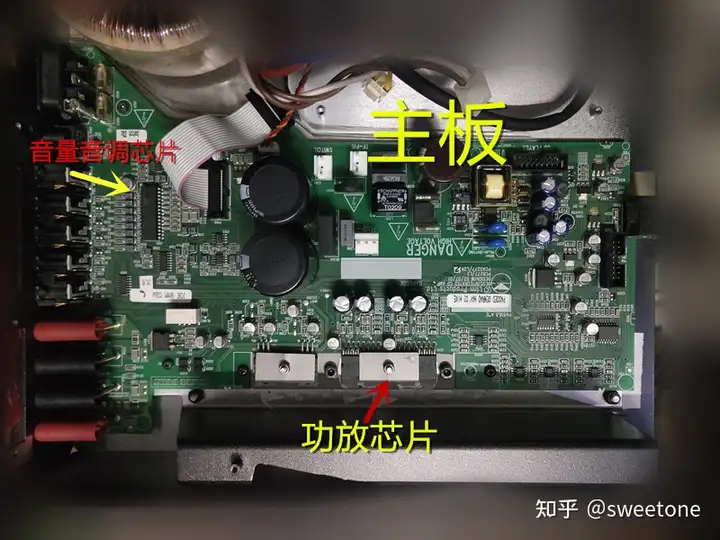

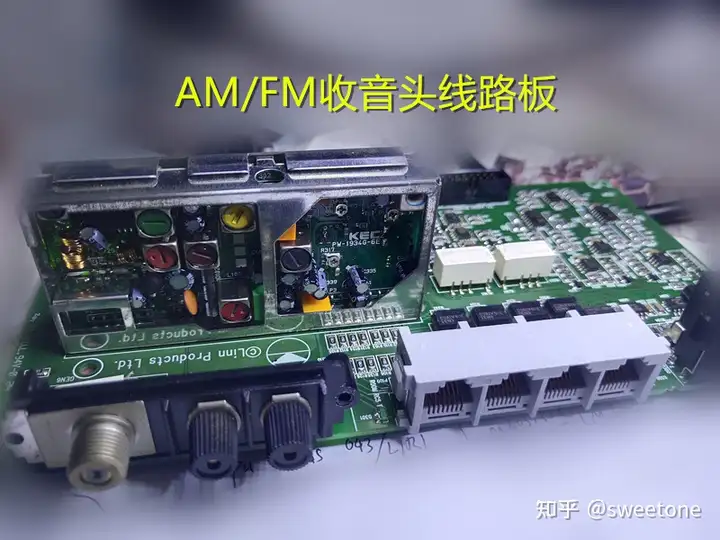

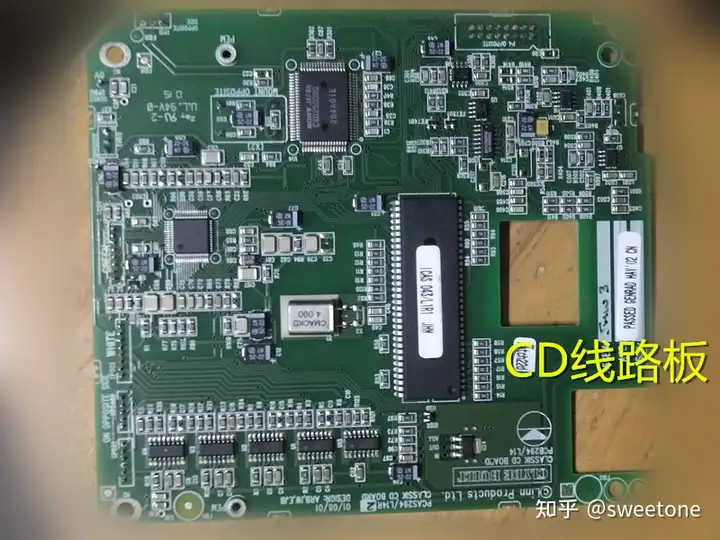

该机AM/FM收音头用的是韩国KEC的组件。CD激光头是三洋，RF,激光头伺服是日立A12168芯片，激光头驱动用的是大电流运放L272D，DSP芯片是超强纠错的索尼CXD2500，D/A转换芯片是24BIT/96KHZ的CS4340-KS。信号切换，音量，音调，平衡控制用的是意法半导体的TDA7439，功放芯片用的是100W输出功率的TDA7293。运放大量使用TL072及少量OPA2604。

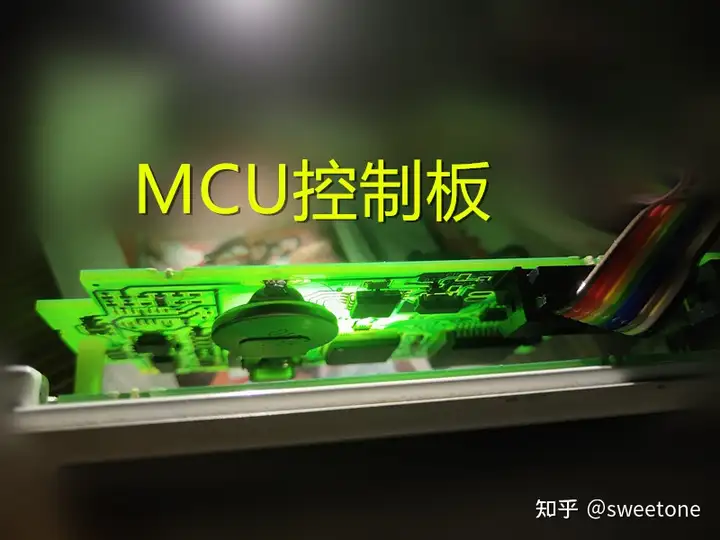

MCU/CD等数字电路供电是TOP223为核心的开关电源。功放/前级/运放供电是环形变压器线性电源。
该机的音质评价，网上帖子很多，不再罗列。笔者试听该机的音质，感觉其中高音解析力较高，低音不很厚，适合古典室内乐，不适合摇滚乐。查看该机电路，并没有特别的滤波电路，音色的表现还是与TDA7439有关，因为该芯片是常用芯片，估计是机器MCU控制软件对其音频曲线做了微调。功放芯片TDA7293，运放TL072及OPA2604以及大量使用的贴片电容电阻也决定了该机的音色。
