鼠标，作为人与计算机交互的关键桥梁，其核心功能与性能高度依赖于内部电路系统的精确与可靠。从基础的点击、滚轮滑动到复杂的手势识别与无线传输，所有指令的生成与传递都落脚于其精密的电子部件------包括主PCB板、用于特殊结构（如侧键、滚轮编码器）的FPC柔性电路板，以及承载这些电路的结构件。
从PCB制造商到鼠标整机厂的每一个环节，对电路板部件线路精度、元件位置和焊接质量的严格把控，本质上是对产品功能、性能一致性及长期可靠性的系统性投资。缺乏这一基于数据的精密控制，任何优秀的电路设计都无法转化为稳定耐用的产品。
二、高精度二次元影像测量仪的核心检测任务
基于上述质量控制需求，光子精密QM系列一键闪测仪仪凭借其非接触、高精度及高效率的特点，在鼠标电路板部件的来料检验（IQC）、过程检验（IPQC）及出货检验（OQC）中承担了以下不可替代的检测任务：
-
PCB裸板与FPC的尺寸与形位测量：在SMT贴片前，对PCB和FPC进行全尺寸检测。这包括测量板的外形长、宽、对角线尺寸；所有机械孔（安装孔、定位孔）的直径、孔心距以及孔到板边的距离。对于FPC，还需精确测量其柔性部分的长度、转折处的弧度以及金手指的每个引脚宽度和间距。这些数据用于验证来料是否符合图纸，防止不良基板流入后续高价值的生产环节。
-

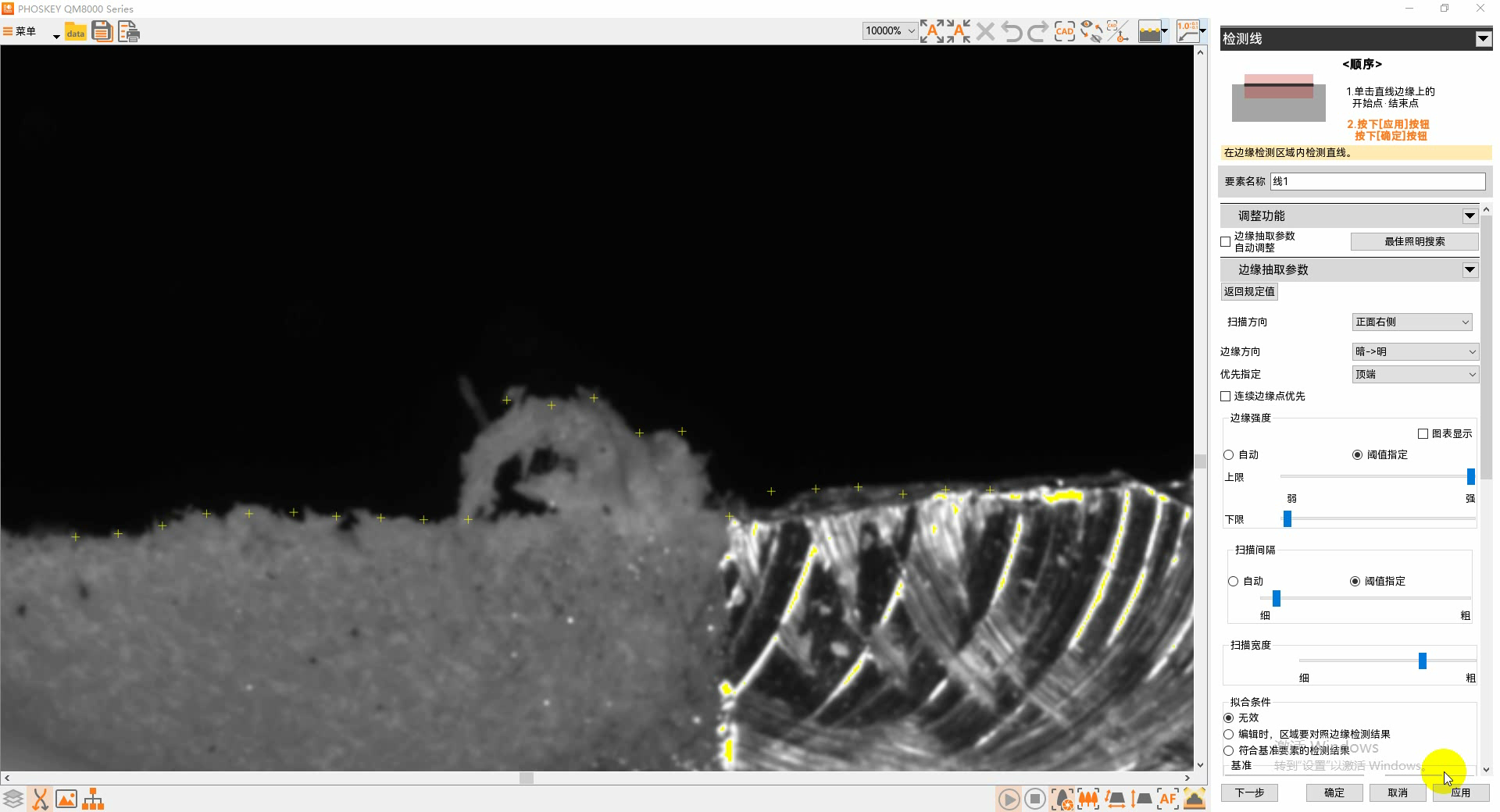

PCB线路与焊盘的关键尺寸测量：使用QM系列闪测仪的高倍率镜头和亚像素边缘提取能力，可以对细密的线路进行测量。例如，测量USB数据线或射频模块附近的高频走线线宽与线距，监控蚀刻工艺稳定性；测量测试点的直径和位置，为后续的电性能测试提供物理基准。
-
的元件位置精度测量：在回流焊接前或后，对贴装的元器件进行定位测量。仪器可以快速测量芯片、电阻、电容、电感等元件的位置。同时，它也能测量元件的旋转角度。这对于使用BGA（球栅阵列）或LGA（栅格阵列）封装的芯片尤为重要，因为其焊点不可见，贴装的准确性完全依赖于贴片机的精度和锡膏印刷的一致性，须通过前置的测量进行监控。
传统的手动或半自动二次元影像仪在完成上述任务时，严重依赖操作员的技能和经验。每个测量程序都需要人工定位、对焦、取点，测量一个复杂PCB板耗时可能长达十数分钟，且存在人为误差风险。这在高混合、小批量的现代鼠标生产线中，逐渐成为效率瓶颈和质量一致性隐忧。

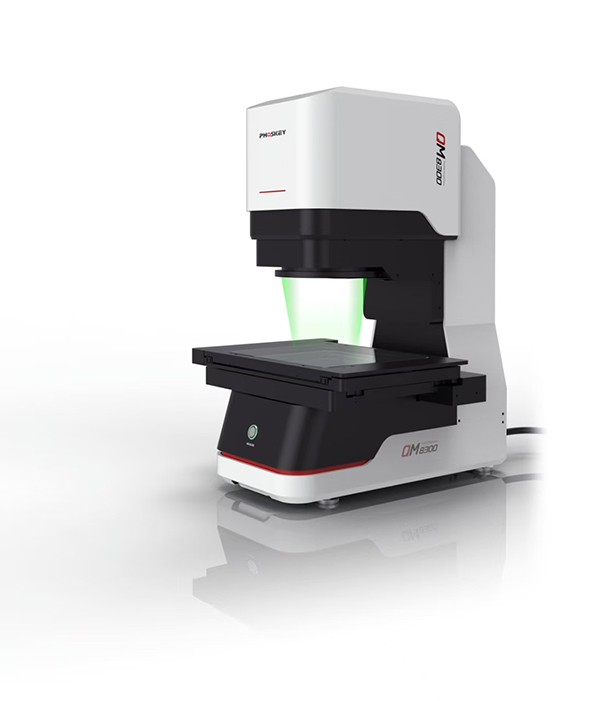

以QM系列为代表的一键式闪测仪，正是为解决传统测量方法的痛点而生。它通过光学硬件、智能软件与自动化流程的深度集成，以下核心技术性能实现效率与质量的跃升：
核心性能一：基于双远心光学系统与高分辨率相机的"高精度"。QM系列采用双视野镜头，其核心优势在于能自动切换大视野和高精度镜头，实现快速全局检测和局部高精度测量。并结合亚像素的图像处理算法，系统能够从物理上捕捉到更清晰、边缘更锐利的图像，并从算法上实现超精细的边缘定位。这使得测量电路板上微米级的线宽差异、评估金手指共面性等任务，具有了极高的重复性和准确性，从硬件根源上保证了数据的可靠性。

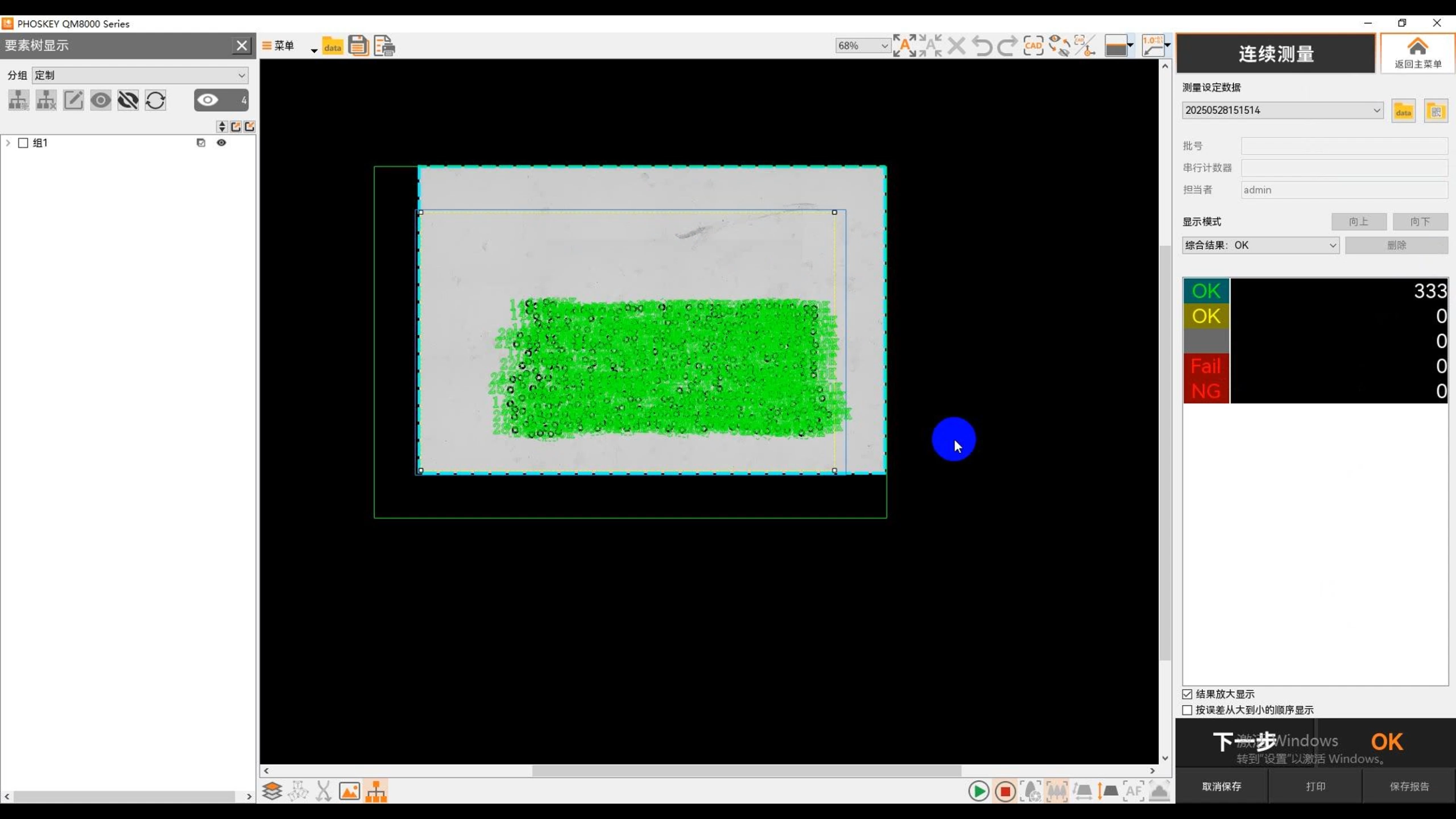

核心性能二：实现"一键式"全自动测量的智能识别与高速处理能力。这是闪测仪命名的由来，也是其提升效率的核心。操作员无需进行任何精确定位或夹具设计，只需将PCB或FPC随意放入测量台的平台上，点击"开始"按键即可。仪器通过自动对焦和智能图像匹配技术，在数秒内识别出工件，还可自动与预先导入的CAD设计图纸或标准模板进行配准，瞬间建立起测量坐标系。随后，系统依据预设方案，自动对视野内所有待测特征（如上百个孔、数十个元件轮廓）进行并行扫描、取点和计算。整个流程将原来需要人工干预数分钟甚至更长时间的工作，压缩至十几秒内完成，效率提升可达十倍乃至数十倍。
从依赖人眼与经验的传统测量，到以QM系列闪测仪为代表的智能一键式测量，这场技术变革的实质，是将质量检测从一个依赖个体技能的"成本中心"，转变为一个由数据驱动、高效稳定的"质量与效率赋能中心"。对于致力于打造高端、可靠鼠标产品的企业而言，即是在加固其产品最核心的竞争力基石。
