26. 瞬时接通、延时断开电路

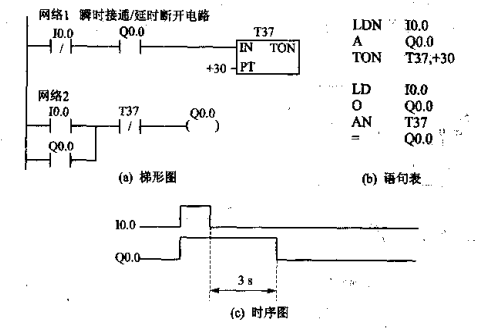

（图片摘自《现代电气控制及PLC应用技术》(王永华)）

该电路实现了以下控制逻辑：

接通瞬时 ：当输入信号 I0.0接通（ON）时，输出信号 Q0.0立即接通（ON）。
断开延时 ：当输入信号 I0.0断开（OFF）后，输出信号 Q0.0不会立即断开，而是会继续保持接通状态一段预设的时间（图中为3秒），之后才自动断开。

梯形图包含两个网络：

逻辑路径1（启动） ：I0.0的常开触点直接与 Q0.0线圈串联。当 I0.0为ON，电流经此路使 Q0.0立即得电。
逻辑路径2（自锁） ：Q0.0的一个常开触点与自身线圈并联，形成自锁。一旦 Q0.0得电，即使 I0.0断开，Q0.0也能通过此触点保持得电状态。这是实现"延时断开"功能的基础。

这个网络是理解"延时"如何产生的关键。
定时器启动条件 ：定时器 T37的使能端串联了 I0.0的常闭触点 和 Q0.0的常开触点。
计时逻辑分析 ：正如图片说明所强调的，T37开始计时的条件是 I0.0 为 OFF 且 Q0.0 为 ON 。
- 当 I0.0为ON时，其常闭触点断开，T37无法得电。
- 当 I0.0由ON变为OFF的瞬间：
  - I0.0的常闭触点恢复闭合。
  - 此时，由于自锁作用，Q0.0仍为ON，其常开触点是闭合的。
  - 因此，电流流过 I0.0的常闭触点和 Q0.0的常开触点，定时器 T37 得电并开始计时（设定值PT=30，时基为100ms，故延时为3秒）。
输出断开逻辑 ：定时器 T37的常闭触点 被串联在输出 Q0.0的自锁回路中。当3秒计时时间到，T37动作，其常闭触点断开，切断了 Q0.0 的自锁通路 ，导致 Q0.0线圈失电，输出断开。同时，Q0.0的常开触点也断开，T37随之复位。

时序图直观地展示了上述过程：

核心要点 ：实现本电路的关键在于利用输入信号的"非"状态（ I0.0 的常闭触点）和输出的自锁状态（ Q0.0 的常开触点）共同作为定时器的触发条件，并用定时器的触点去解除输出的自锁。
典型应用 ：
- 照明延时控制 ：如走廊、门厅的灯，按下开关（I0.0ON）灯亮，人离开后（I0.0OFF）灯延时一段时间自动熄灭。
- 电机冷却风扇控制 ：主电机（Q0.0象征风扇）停止运行（I0.0OFF）后，冷却风扇继续运行一段时间为主机散热，然后自动停止。
设备缓冲停止：为某些设备提供一段缓冲时间，以完成某个动作后再彻底停止。
总结：该电路展示的"瞬时接通/延时断开"电路是PLC编程中的基本时序电路之一，它巧妙地将输入、输出、定时器的触点与线圈进行组合，实现了对输出信号断开时刻的精确延迟控制。
