理解应用容器【技术文章】

y小川2026-02-10 8:28

摘要

特征已经在某个容器内实例化。当此持久化结构由建模器引擎创建时，它被称为容器 ；当它由应用程序（DS或CAA）创建时，则称为应用容器。本文的目标是提供所有必要信息，以帮助您在实例化CAA特征时选择正确的容器，如何创建应用容器，以及如何管理容器（无论是否为应用容器）。

前言

本章包含有关容器的有用信息。

容器定义

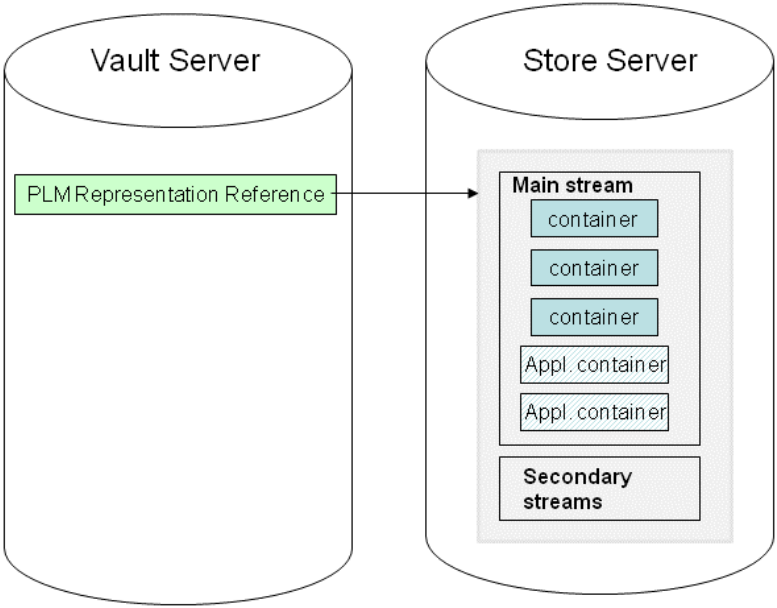

容器是流内的一种结构，如下图所示：

图1 流与容器

PLM 表达参考 [1](#1) 存储在底层数据库（保险库服务器）中。这个特定的PLM对象聚合了一个存储在存储服务器（也称为文件服务器）中的结构。该结构不可访问，其中包含流，只有名为"主流"的流包含容器。其他流称为辅助流，CAA无法访问，因此不在本文讨论范围内。主流可以是例如3D形状、工程图、Word文档、txt文件等...

容器是一种结构，用于保存任何实现了持久性协议（未公开）的对象。通常容器包含特征。机械容器 CATPrtCont 包含机械特征，而几何容器 CGMGeom 包含几何对象（这些对象不是特征）。

在[图.1]中，您可以看到有两种容器：

  • 容器（或建模器容器）
    这些是由建模器管理的容器，通常是流的责任方。
    • 3DShape[1](#1)：三个建模器容器：CATPrtCont, CGMGeom, CATMFBRP
    • Drawing：一个容器
    • 其他情况请参阅您的建模器文档。
  • 应用容器
    应用容器是不由流责任方建模器管理的容器。这些容器由使用建模器的应用程序创建。这些应用程序可以是DS或CAA。DS应用容器的一个例子是电气容器。
    作为CAA合作伙伴或CAA客户，您也可以创建自己的应用容器。但它只能是用于存储特征的容器。在接下来的章节中，您将获得创建、使用和管理您自己的应用特征容器所需的所有信息。

容器加载

当PLM表达在会话中加载时，根据其加载模式，主流可能存在也可能不存在。但如果加载模式是"编辑"，则所有特征容器都会被加载。您可以安全地使用特征建模器API。

警告：

  • 访问或创建容器仅当PLM表达参考处于编辑模式时才有可能。
  • 所有修改数据模型的特征建模器API都要求流的所有特征容器都已加载。

用于实例化目的的容器选择

您刚刚设计完[2](#2)新的CAA特征，现在的问题是：我将把从新启动项(Startup)创建的特征存储在哪里？

我们建议遵守以下规则：

  • 如果您的CAA 启动项直接或间接派生自达索启动项 ，则实例化必须在达索容器内完成，即管理此类特征的容器。
  • 如果您的CAA特征是特征扩展 [3](#3)，则实例化必须在由您的应用程序管理的应用容器内完成。
  • 其他情况下，实例化也必须在应用容器内完成。

如果您处于第二种和第三种情况，本文完全适用。在第一种情况下，只有下一章的容器访问和容器自省部分相关。

管理容器

本节涉及基本功能：创建、检索和自省容器。

警告： 在深入细节之前，您应该了解所有操作（创建/检索/扫描）只有在主流[图1]加载到会话中时才可能进行。换句话说，PLM表达参考[图1]必须处于编辑模式。您可以在PLM表达参考文章[4](#4)中找到关于PLM加载模式的所有信息。

应用容器创建

在现有PLM产品表达参考中创建应用容器的方法是使用CATFmContainerServices类。该类包含以下CreateApplicativeContainer方法：

cpp 复制代码
HRESULT CreateApplicativeContainer(const CATFmCredentials & iAccreditations,
                                   CATBaseUnknown * iContext,
                                   const CATUnicodeString & iContainerType,
                                   const CATUnicodeString & iContainerName,
                                   CATFmContainerFacade & oContainerFacade) = 0

让我们看看每个参数：

参数 含义
iAccreditations 需要此凭证^[5](#参数 含义 iAccreditations 需要此凭证5来检索PartnerId（由CATFmCredentials类的RegisterAsApplicationBasedOn方法定义）。此标识符将用于许可证测试。 iContext 可以是： • PLM表达参考指针：新容器将在其主流中创建 • 容器：新容器将在包含输入容器的同一流中创建 • 特征：新容器将在包含该特征（包含该特征的容器）的同一流中创建 iContainerType 它代表容器的延迟类型。您将在此延迟类型上实现接口，如CATInit，以及用于为容器创建元素的工厂。如果不想指定延迟类型，请使用字符串"CATFeatCont"。 iContainerName 它代表容器的名称。此字符串不能为空。同一流中可以共存两个相同类型的容器，但它们的名称必须不同。该名称将用于检索容器，请参见下一节。 oContainerFacade 对新创建容器的外观。与此外观关联的凭证不会被创建方法使用和修改。返回的外观所需的认证必须与外观的后续使用兼容。)^来检索PartnerId（由CATFmCredentials类的RegisterAsApplicationBasedOn方法定义）。此标识符将用于许可证测试。
iContext 可以是： • PLM表达参考指针：新容器将在其主流中创建 • 容器：新容器将在包含输入容器的同一流中创建 • 特征：新容器将在包含该特征（包含该特征的容器）的同一流中创建
iContainerType 它代表容器的延迟类型。您将在此延迟类型上实现接口，如CATInit，以及用于为容器创建元素的工厂。如果不想指定延迟类型，请使用字符串"CATFeatCont"。
iContainerName 它代表容器的名称。此字符串不能为空。同一流中可以共存两个相同类型的容器，但它们的名称必须不同。该名称将用于检索容器，请参见下一节。
oContainerFacade 对新创建容器的外观。与此外观关联的凭证不会被创建方法使用和修改。返回的外观所需的认证必须与外观的后续使用兼容。

通常您像这样创建一个应用容器：

cpp 复制代码
...
CATFmCredentials MyAccreditation;
CATUnicodeString PartnerId="....";
MyAccreditation.RegisterAsApplicationBasedOn(CATFmFeatureModelerID,PartnerId)
...
CATBaseUnknown *pIRepRef  = .... ;
CATFmContainerFacade MyNewContainerAsFacade ;
CATFmContainerServices::CreateApplicativeContainer( MyAccreditation, pIRepRef, "MyContainerType","MyContainerType", MyNewContainerAsFacade );
...

如果您需要新容器的智能指针：

cpp 复制代码
...
CATBaseUnknown_var MyContainerAsSp = MyNewContainerAsFacade.GetContainer();
...

如果您需要容器上的接口指针：

cpp 复制代码
...
MyInterface * pInterfaceOnMyContainer = NULL ;
MyNewContainerAsFacade.QueryInterfaceOnContainer(IID_MyInterface,(void **) & pInterfaceOnMyContainer ) ;
...

但是，如果您想将容器用于实例化目的，请在CreateApplicativeContainer调用之前考虑添加正确的凭证[5](#5)：

cpp 复制代码
...
CATBaseUnknown *pIRepRef  = .... ;
CATFmCredentials mycredential ....
CATFmContainerFacade MyNewContainerAsFacade(mycredential) ;
CATFmContainerServices::CreateApplicativeContainer( mycredential, pIRepRef, "MyContainerType","MyContainerType", MyNewContainerAsFacade );
...

用例"使用应用容器工作"[6](#6)是创建过程的一个示例。

注意： 上面的只是一个理论示例。通常，您会在整个应用程序中使用相同的凭证，因此您会为所有外观使用相同的凭证。

容器和特征扩展

特征扩展总是存储在您在定义扩展时声明的应用容器中[3](#3)。这种构建时声明使您可以绕过容器创建。当您在基础特征上使用添加扩展的方法（CATFmFeatureFacade的AddExtension）时，特征建模器会管理容器的创建。如果流已经包含所需的容器，则不会创建它，否则会自动完成创建。因此，对于扩展来说，CreateApplicativeContainer不是必需的，尽管如此，您仍然可以使用它。在这种情况下，CreateApplicativeContainer的参数与OSM声明之间的联系如下：

cpp 复制代码
metadata metadata_identifier {
      ContType  = "ContainerType"
      Container = "ContainerName"
      Extends   = [ "StartUp1",...]
      IsLocal   = true | false
}

其中：

  • iContainerType = 用于"ContType"值的字符串。
  • iContainerName = 用于"Container"值的字符串。

技术表达与容器

没有初始应用容器就无法创建PLM产品技术表达。因此，用于创建此类PLM对象的API除了创建该PLM对象所需的参数外，还具有与为现有PLM表达参考创建应用容器相同的参数。只是上下文没有用。

在以下两个方法中，第一个创建独立的PLM技术表达，而第二个则创建并实例化它，您可以看到检索到了与为现有PLM表达参考创建应用容器相同的信息：凭证、容器类型及其名称。

cpp 复制代码
...
CATIPrdExtRepresentationReferenceFactory::CreateTechnologicalRepReference(CATIAdpEnvironment* ipEnv, CATListValCATICkeParm_var & iPrdRepAttributesValues,
 const CATFmCredentials & iAccreditations, const CATUnicodeString & iContainerType, const CATUnicodeString & iContainerName,
  CATIPsiRepresentationReference *& opRepReference) = 0;
...
CATIPrdExtAggregatedRepresentations::AddTechnologicalRepresentation(CATIAdpEnvironment* ipEnv, CATListValCATICkeParm_var & iPrdRepAttributesValues,
 const CATFmCredentials & iAccreditations, const CATUnicodeString & iContainerType, const CATUnicodeString & iContainerName,
  CATIPsiRepresentationReference *& opRepReference) = 0;

这两个接口是ProductStructureExtItf框架的一部分。

容器访问

可以通过CATIPLMNavRepReference接口（CATPLMComponentInterfaces框架）的RetrieveApplicativeContainer方法，使用其名称从PLM表达参考中检索容器（无论是应用容器还是其他容器）：

cpp 复制代码
HRESULT RetrieveApplicativeContainer( const CATUnicodeString& iContainerName,
                                      const IID&  iInterfaceId,
                                      void**  oApplicativeContainer) = 0

该接口必须由负责容器的应用程序或建模器提供；没有处理容器的通用API。

特征容器自省

可以通过使用CATFmContainerFacade类来扫描特征容器。通常，这只适用于CAA应用容器，因为DS不提供扫描其容器的凭证。如果需要，DS将通过特定的CAA API公开。

下面我们使用了ScanRootFeatures方法来检索没有父项的特征。您也可以使用ScanFeatures来检索聚合和非聚合特征。

cpp 复制代码
CATFmContainerFacade MyContainerFacade(MyCredentials);
CATFmFeatureIterator Iterator ;
MyContainerFacade.ScanRootFeatures(Iterator);

但是，根据您的凭证，您可能会获得更多或更少的特征。这在"理解凭证"文章[5](#5)的"容器外观凭证"章节中有详细解释。

标准DS行为集成

通过创建您自己的应用容器，您可以受益于所有特征建模器的功能：持久性、自省、有时自动加载以及其他便利。但是流的责任方建模器[图1]不知道您的应用容器的内容，因此它无法像您所希望的那样公开数据。因此，对于一些需要了解应用容器内容的DS行为（主要是交互式行为），建模器会将容器自省委托给一个特殊的对象。这个特殊对象是提供者管理器。每个希望为DS行为被调用的应用容器，都必须事先向此管理器声明。

这些可能性对产品建模器[7](#7)和机械建模器[8](#8)有效。在参考文章中，您将找到支持哪些行为以及如何处理提供者管理器。

对于其他建模器，请参阅其CAA文档。

应用容器加载与激活

为了可用，应用容器必须首先被加载 到会话中或刚刚创建 ，然后被激活。激活包括"将控制权交给"容器，以便执行一些初始化操作。让我们阐述不同的情况。

创建与激活

当应用容器被显式（CATFmContainerServices::CreateApplicativContainer）或隐式（CATFmFeaturefacade::AddExtension）[3](#3)创建时，它也会被激活。

加载与激活

DS管理其自己的容器，因此当PLM表达参考以编辑模式加载（或切换）[4](#4)时，其有用的容器会被加载和激活。但是，包含在PLM表达参考流中的CAA应用容器会发生什么？

对于您的CAA应用容器：

  • 所有包含特征扩展 [3](#3)的应用容器总是被加载和激活。
  • 其他情况（即不包含至少一个特征扩展的应用容器），这取决于建模器：
    • 对于产品，所有应用容器都会被加载和激活。
    • 其他情况：请参阅您领域的CAA文档。

激活原理

激活是通过CATInit接口的Init方法完成的。此接口在您应用容器的延迟类型上实现，即创建方法的第二个参数。此激活针对每个应用容器实例进行。考虑这个例子：

图2 激活

两个流各自包含一个延迟类型为"Appl. Container 2"的应用容器的实例。在流A中，容器包含2个特征，在流B中包含另外3个特征。当请求激活这些容器时，将为每个容器调用CATInit接口的Init方法。

让我们解释激活包括什么，根据您的应用程序，您可以决定是否实现CATInit接口。

Init方法的内容

此方法的内容通常包含以下两个步骤，并且按此顺序：

  • 声明必要的提供者（参见标准DS行为集成部分）
  • 使用CATIModelEvents将容器的每个特征连接到"事件"模型树

您在参考的产品[9](#9)和机械建模器[10](#10)用例中有几个示例。

GetRootContainer方法的内容

这取决于您的应用容器的内容。如果容器包含一个唯一的且代表根的特征，此方法可以返回它，否则实现可以返回NULL。

简而言之

在本文中，我们描述了什么是应用容器，如何创建、自省和激活它。

历史记录

版本：1 [2007年10月] 文档创建

  1. PLM表达参考 ↩︎ ↩︎

  2. 建模特征StartUps ↩︎

  3. 特征扩展 ↩︎ ↩︎ ↩︎ ↩︎

  4. 理解表达加载模式 ↩︎ ↩︎

  5. 理解凭证 ↩︎ ↩︎ ↩︎

  6. 使用应用容器工作 ↩︎

  7. 理解应用容器集成 ↩︎

  8. 使用提供者工作 ↩︎

  9. 在运行时初始化应用容器 ↩︎

  10. 使用扩展特征和提供者扩展机械特征 ↩︎
