查看 vmware esxi中 虚拟机硬盘对应系统的哪块盘
-
- [1. 需求如下](#1. 需求如下)
- [2. 如何实现](#2. 如何实现)
- [3. 在Linux系统中查看](#3. 在Linux系统中查看)
-
- [3.1 查看主机控制器编号](#3.1 查看主机控制器编号)
- [3.2. 查看所有硬盘SCSI 信息](#3.2. 查看所有硬盘SCSI 信息)
- [3.3. 根据已有的信息判断VC上的硬盘对应虚拟机的物理设备](#3.3. 根据已有的信息判断VC上的硬盘对应虚拟机的物理设备)
- [4. 在 Windows系统中查看](#4. 在 Windows系统中查看)
1. 需求如下

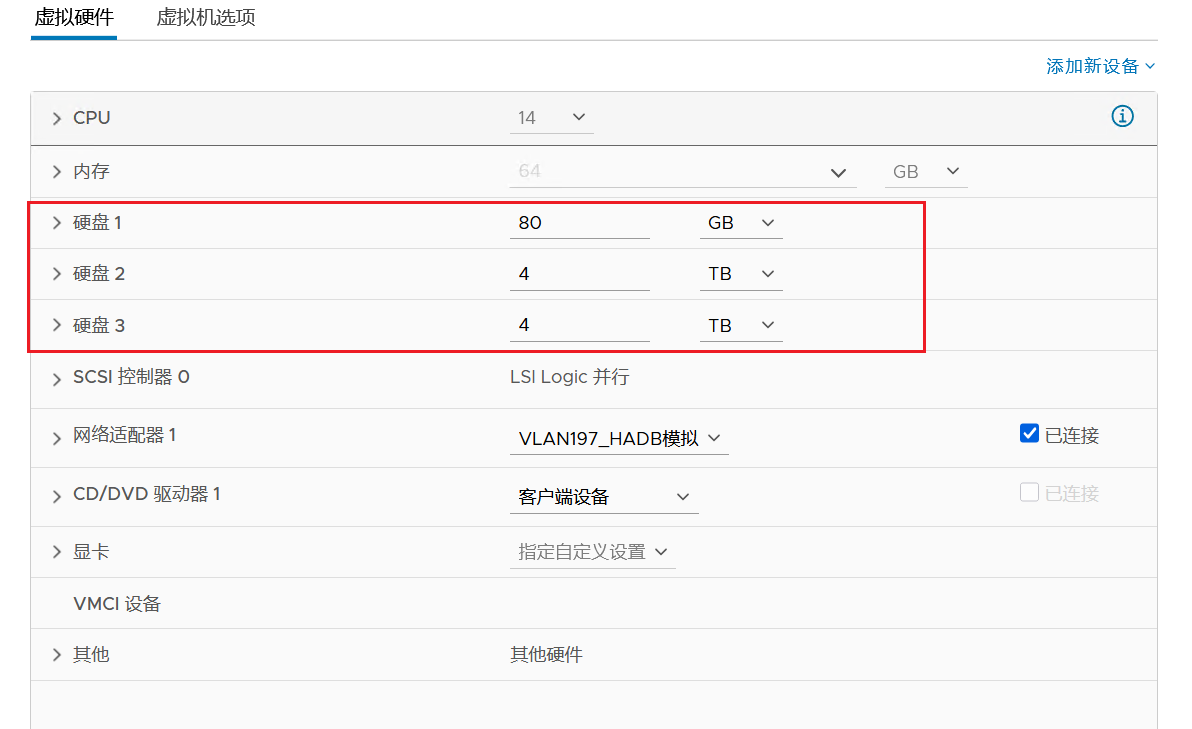

在VC界面上可以看出我的虚拟机有3块硬盘，硬盘1可以直接看出来，但是硬盘2和硬盘3无法直接通过大小看出
2. 如何实现
这个时候就需要通过通过 SCSI 设备的地址标识 来找出系统对应的硬盘了

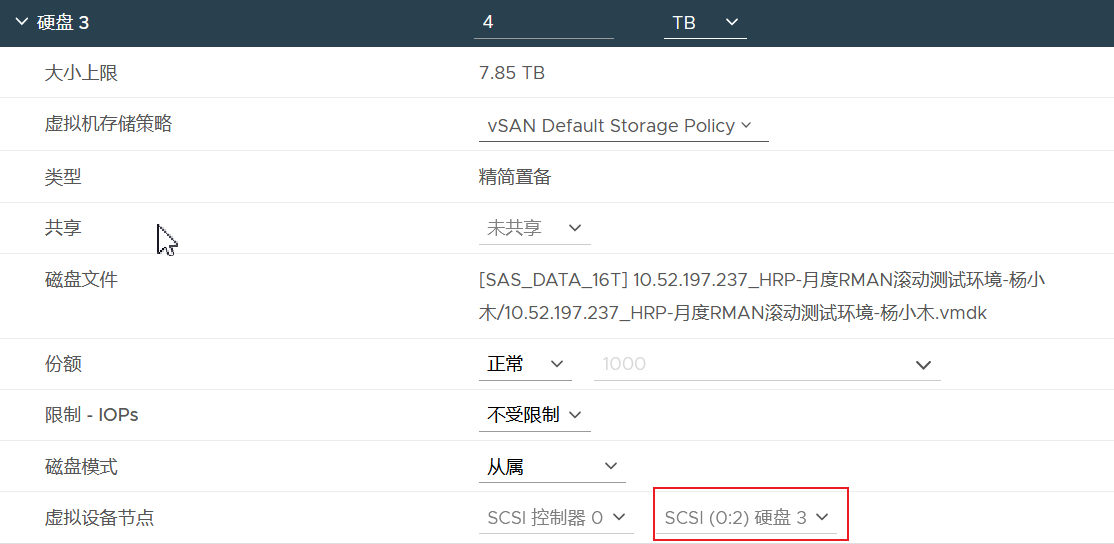

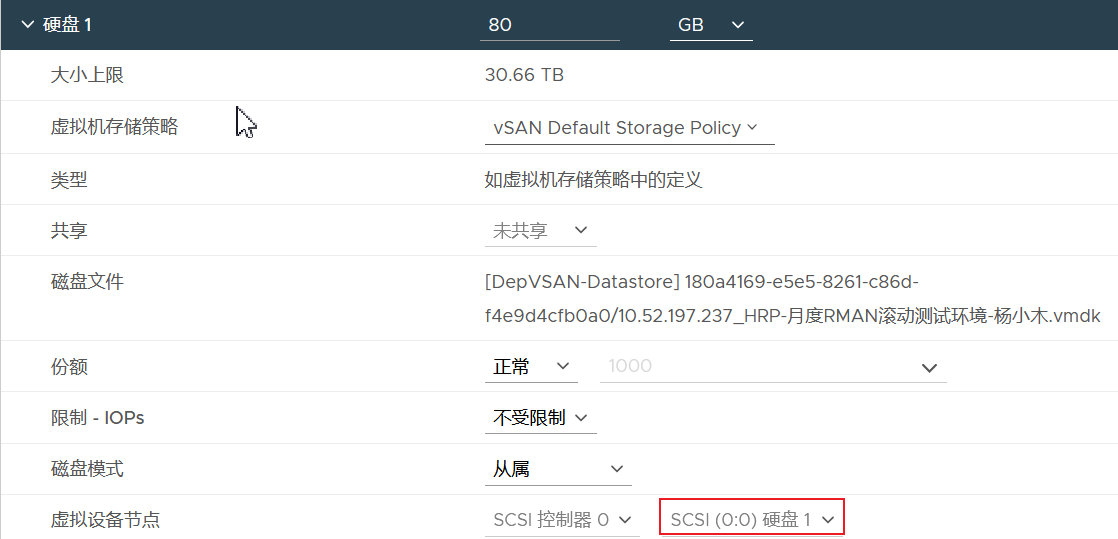

先记录VC上硬盘的 SCSI ID编号
3. 在Linux系统中查看
3.1 查看主机控制器编号
lsscsi -H
[0] ata_piix
[1] ata_piix
[2] mptspi-
0\] ata_piix 主机编号：0 驱动名：ata_piix 含义：这是一个由 ata_piix 驱动管理的 SCSI 主机控制器。 ata_piix 是 Intel PIIX/PICH 系列 IDE/SATA 控制器的 Linux 驱动。 在 VMware 虚拟机中，它通常对应IDE 控制器，用于管理光驱（如 /dev/sr0）等设备。
主机编号：1
驱动名：ata_piix
含义：这是另一个由 ata_piix 驱动管理的 SCSI 主机控制器。
这表示系统中存在两个 IDE 通道（Primary 和 Secondary），或者有两个独立的 IDE 控制器。
在 VMware 中，这可能对应第二个 IDE 通道，用于挂载第二个光驱或硬盘。
-
2\] mptspi 主机编号：2 驱动名：mptspi 含义：这是一个由 mptspi 驱动管理的 SCSI 主机控制器。 mptspi 是 LSI Logic Fusion-MPT SCSI 控制器的 Linux 驱动。 在 VMware 虚拟机中，它通常对应LSI Logic SCSI 控制器，用于挂载虚拟磁盘（如 /dev/sda, /dev/sdb, /dev/sdc）。
为什么在VC上看到SCSI主机控制器编号为0，但是在系统内就变成了2
这是因为 VMware 虚拟硬件的控制器编号 和 Linux 内核看到的 SCSI 主机控制器编号 是两套独立的编号体系，两者并不直接一一对应。
在 vSphere 里，你看到的 SCSI 控制器 0 是 VMware 对虚拟硬件的编号：
这是虚拟机配置中，你添加的第 1 个 SCSI 控制器（通常是 PVSCSI 或 LSI Logic），编号从 0 开始。
你的硬盘 3 挂载在这个控制器的 SCSI (0:2) 节点上，即：
控制器：0
目标 ID：2
LUN：0（默认）
为什么Linux里对应的的主机编号是2，而不是0呢，这是因为内核先发现了2个IDE 控制器，生成 host0 和 host1 控制器接口，最后才生成host2，所以 VC 上 SCSI (0:2) 对应的是 [2:0:2:0] /dev/sdc
当在指定控制器添加硬盘时，在系统内部识别不到硬盘，就需要扫描主机控制器
echo "- - -" > /sys/class/scsi_host/host2/scan
/sys/class/scsi_host/host2: 对应总线控制器接口地址
3.2. 查看所有硬盘SCSI 信息
lsscsi
[1:0:0:0] cd/dvd NECVMWar VMware IDE CDR10 1.00 /dev/sr0
[2:0:0:0] disk VMware Virtual disk 1.0 /dev/sda
[2:0:1:0] disk VMware Virtual disk 1.0 /dev/sdb
[2:0:2:0] disk VMware Virtual disk 1.0 /dev/sdc| 字段 | 示例 | 含义 |
|---|---|---|
| SCSI 地址 | [1:0:0:0] | 四元组：[主机控制器编号:通道编号:目标ID:LUN]，唯一标识设备 |
| 设备类型 | cd/dvd / disk | 设备类型：disk（磁盘）、cd/dvd（光驱）、tape（磁带）等 |
| 厂商 | NECVMWar / VMware | 设备制造商名称 |
| 型号 | VMware IDE CDR10 / Virtual disk | 设备型号名称 |
| 固件版本 | 1.00 / 1.0 | 设备固件版本号 |
| 设备节点 | /dev/sr0 / /dev/sda | Linux 系统中对应的块设备文件路径 |
关键字段说明：
- SCSI 地址 [H:C:T:L]
H (Host)：主机控制器编号，对应 lsscsi -H 输出的 hostN。C (Channel)：SCSI 通道号，虚拟机中通常为 0。T (Target ID)：设备在控制器上的 ID，对应 vSphere 中 "SCSI (0:2)" 的 2。L (LUN)：逻辑单元号，单设备通常为 0。
- 设备类型
disk：硬盘（包括虚拟磁盘、物理硬盘、U 盘等）。cd/dvd：光驱设备。tape：磁带机。enclosure：磁盘阵列柜。
- 设备节点
/dev/sd*：SCSI/SATA/USB 磁盘。/dev/sr*：光驱设备。/dev/st*：磁带设备。
3.3. 根据已有的信息判断VC上的硬盘对应虚拟机的物理设备
VC上所有的硬盘都是SCSI控制器，所以主机编号在虚拟机内部对应的一定是 [2] ，在根据硬盘的 SCSI ID 来匹配系统中的 SCSI ID 就可以判断出对应的磁盘
SCSI（0:0）硬盘1 对应系统物理设备 /dev/sda SCSI地址 [2:0:0:0]
SCSI（0:1）硬盘2 对应系统物理设备 /dev/sdb SCSI地址 [2:0:1:0]
SCSI（0:2）硬盘3 对应系统物理设备 /dev/sdc SCSI地址 [2:0:2:0]
4. 在 Windows系统中查看
打开powershell

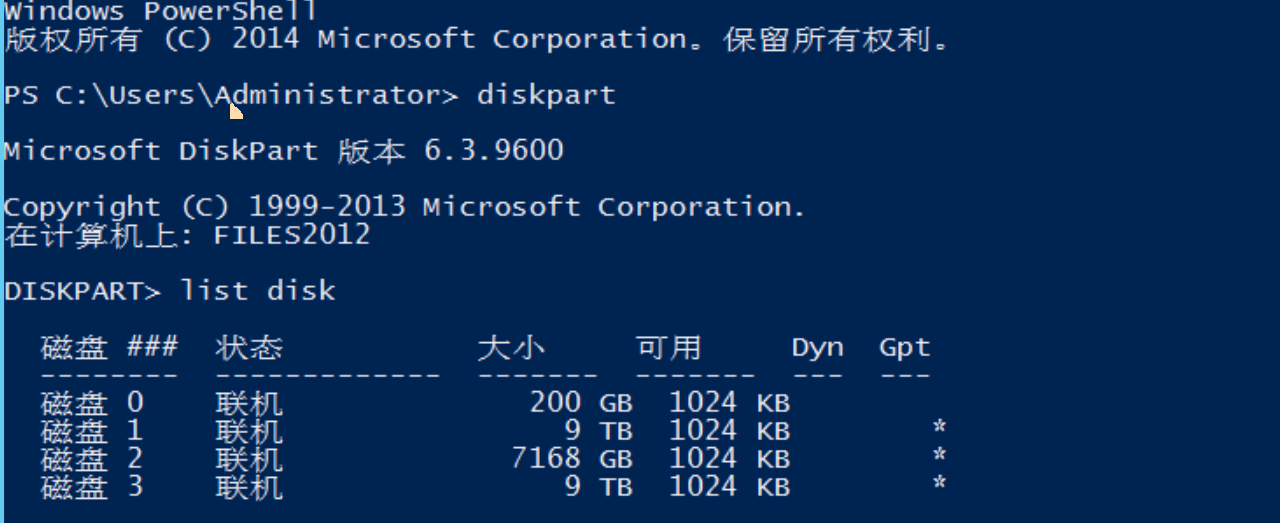

执行list disk 查看所有磁盘

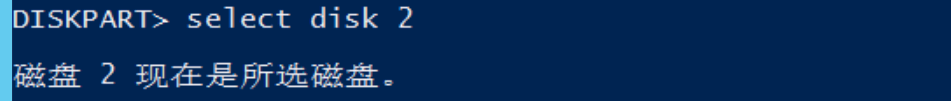

选择磁盘 2 查看详细信息：
select disk 2

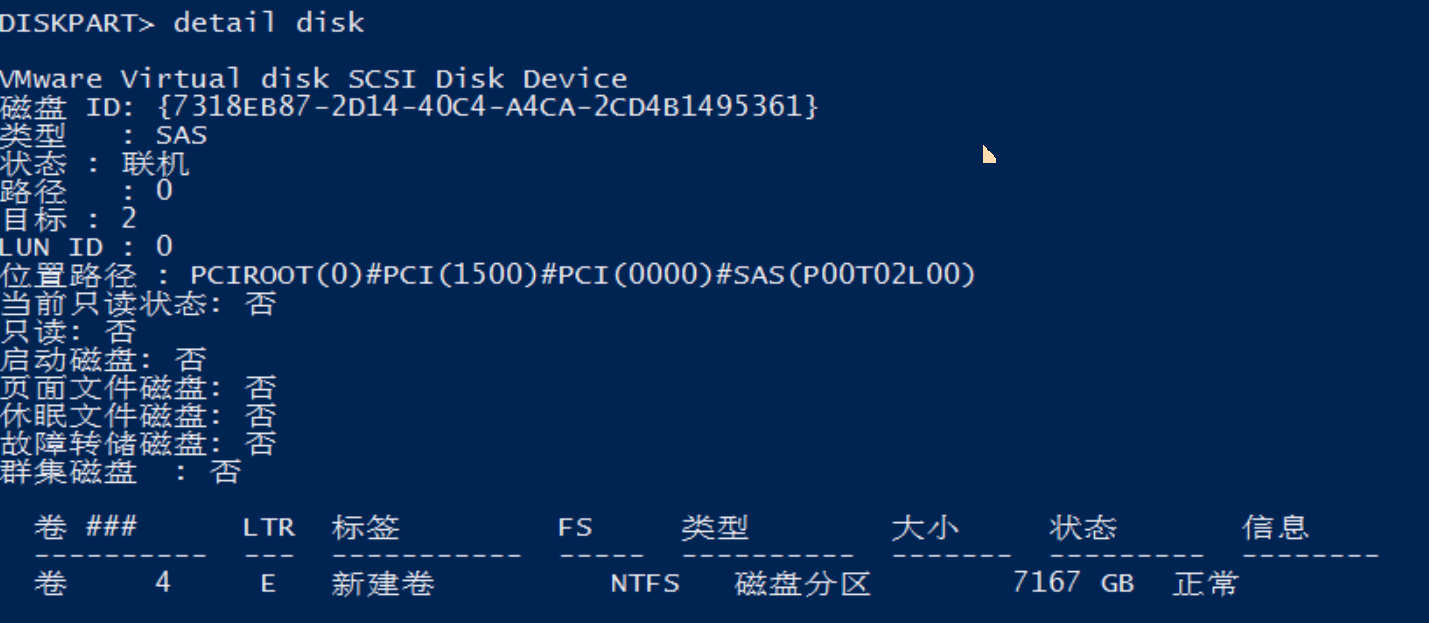

查看磁盘的详细信息：
detail disk
路径 : 0 目标 : 2 LUN ID : 0 对应 SCSI (0:2)
