WebGL 从零开始：绘制你的第一个3D点

WebGL程序的两大核心组件

WebGL程序就像一台精密的机器，需要两个关键部件协同工作才能正常运行：

JavaScript程序 - 负责控制和数据处理

着色器程序 - 负责图形渲染

这两个部分缺一不可，就像汽车需要发动机和方向盘一样。

从最简单的红点开始

我们的第一个目标很明确：在屏幕中心绘制一个红色的点，大小为10像素。

顶点着色器：告诉GPU在哪里画点

glsl 复制代码

void main(){
    // 告诉GPU在裁剪坐标系原点画点
    gl_Position = vec4(0.0, 0.0, 0.0, 1.0);
    // 设置点的大小为10像素
    gl_PointSize = 10.0;
}

这里用到了GLSL语言的几个重要概念：

gl_Position是内置变量，用来设置顶点位置
gl_PointSize专门控制点的大小
vec4是包含4个浮点数的向量容器

片元着色器：告诉GPU用什么颜色画

glsl 复制代码

void main(){
    // 设置像素颜色为红色
    gl_FragColor = vec4(1.0, 0.0, 0.0, 1.0);
}

注意颜色值的表示方法：

WebGL中颜色分量范围是0-1，不是0-255
红色表示为(1.0, 0.0, 0.0, 1.0)
对应CSS中的rgb(255, 0, 0)

完整的HTML结构

html 复制代码

<body>
    <!-- 顶点着色器源码 -->
    <script type="shader-source" id="vertexShader">
     void main(){
        gl_Position = vec4(0.0, 0.0, 0.0, 1.0);
        gl_PointSize = 10.0;
    }
    </script>

    <!-- 片元着色器源码 -->
    <script type="shader-source" id="fragmentShader">
     void main(){
        gl_FragColor = vec4(1.0, 0.0, 0.0, 1.0);
    }
    </script>

    <canvas id="canvas"></canvas>
</body>

JavaScript核心代码实现

第一步：获取WebGL绘图环境

javascript 复制代码

// 获取canvas元素
var canvas = document.querySelector('#canvas');
// 获取WebGL上下文（兼容处理）
var gl = canvas.getContext('webgl') || canvas.getContext("experimental-webgl");

第二步：创建和编译着色器

javascript 复制代码

// 获取顶点着色器源码
var vertexShaderSource = document.querySelector('#vertexShader').innerHTML;
// 创建顶点着色器对象
var vertexShader = gl.createShader(gl.VERTEX_SHADER);
// 将源码分配给着色器对象
gl.shaderSource(vertexShader, vertexShaderSource);
// 编译顶点着色器程序
gl.compileShader(vertexShader);

// 片元着色器创建过程类似
var fragmentShaderSource = document.querySelector('#fragmentShader').innerHTML;
var fragmentShader = gl.createShader(gl.FRAGMENT_SHADER);
gl.shaderSource(fragmentShader, fragmentShaderSource);
gl.compileShader(fragmentShader);

第三步：创建和链接着色器程序

javascript 复制代码

// 创建着色器程序
var program = gl.createProgram();
// 将顶点着色器挂载到程序上
gl.attachShader(program, vertexShader);
// 将片元着色器挂载到程序上
gl.attachShader(program, fragmentShader);
// 链接着色器程序
gl.linkProgram(program);
// 启用着色器程序
gl.useProgram(program);

第四步：执行绘制操作

javascript 复制代码

// 设置清空画布颜色为黑色
gl.clearColor(0.0, 0.0, 0.0, 1.0);
// 用设置的颜色清空画布
gl.clear(gl.COLOR_BUFFER_BIT);
// 绘制点图元
gl.drawArrays(gl.POINTS, 0, 1);

让点动起来：交互式绘制

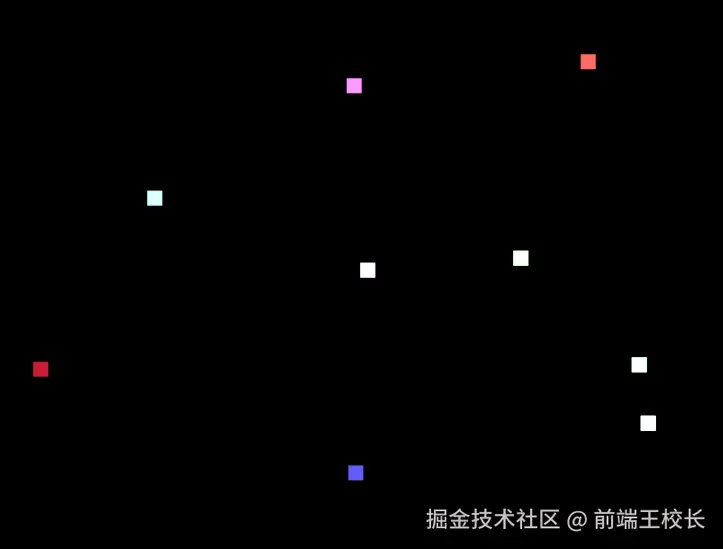

静态点不够有趣，让我们实现点击画布就在点击位置绘制彩色点的功能。

改进的着色器程序

glsl 复制代码

// 顶点着色器 - 接收外部数据
precision mediump float;
// 接收点在canvas坐标系上的坐标
attribute vec2 a_Position;
// 接收canvas的宽高尺寸
attribute vec2 a_Screen_Size;

void main(){
    // 将屏幕坐标转换为裁剪坐标
    vec2 position = (a_Position / a_Screen_Size) * 2.0 - 1.0;
    position = position * vec2(1.0, -1.0);
    gl_Position = vec4(position, 0, 1);
    gl_PointSize = 10.0;
}

// 片元着色器 - 接收颜色数据
precision mediump float;
// 接收JavaScript传过来的颜色值
uniform vec4 u_Color;

void main(){
    // 将颜色值转换为WebGL格式
    vec4 color = u_Color / vec4(255, 255, 255, 1);
    gl_FragColor = color;
}

交互式JavaScript实现

javascript 复制代码

// 获取着色器变量位置
var a_Position = gl.getAttribLocation(program, 'a_Position');
var a_Screen_Size = gl.getAttribLocation(program, 'a_Screen_Size');
var u_Color = gl.getUniformLocation(program, 'u_Color');

// 传递canvas尺寸信息
gl.vertexAttrib2f(a_Screen_Size, canvas.width, canvas.height);

// 存储点击位置的数组
var points = [];

// 绑定点击事件
canvas.addEventListener('click', e => {
    var x = e.pageX;
    var y = e.pageY;
    var color = {r: Math.random()*255, g: Math.random()*255, b: Math.random()*255, a: 255};
    points.push({ x: x, y: y, color: color });

    // 清空画布并重新绘制所有点
    gl.clearColor(0, 0, 0, 1.0);
    gl.clear(gl.COLOR_BUFFER_BIT);

    for (let i = 0; i < points.length; i++) {
        // 传递颜色数据
        gl.uniform4f(u_Color, points[i].color.r, points[i].color.g, points[i].color.b, points[i].color.a);
        // 传递位置数据
        gl.vertexAttrib2f(a_Position, points[i].x, points[i].y);
        // 绘制点
        gl.drawArrays(gl.POINTS, 0, 1);
    }
});

核心知识点总结

GLSL语言基础

attribute变量：只能在顶点着色器中使用，接收顶点数据
uniform变量：可在顶点和片元着色器中使用，接收全局数据
varying变量：在顶点着色器和片元着色器间传递插值数据
向量运算：vec2、vec3、vec4等容器类型的运算规则

WebGL API核心方法

createShader()：创建着色器对象
shaderSource()：提供着色器源码
compileShader()：编译着色器
createProgram()：创建着色器程序
attachShader()：绑定着色器到程序
linkProgram()：链接着色器程序
useProgram()：启用着色器程序
drawArrays()：执行绘制操作

坐标系转换

从canvas坐标系到裁剪坐标系的转换公式：

ini 复制代码

position = (canvas_position / canvas_size) * 2.0 - 1.0

这个转换将浏览器坐标映射到WebGL的标准化设备坐标系(NDC)，其中x、y坐标范围都是[-1, 1]。

性能优化提示

直接使用gl.vertexAttrib2f逐个传递数据效率较低。后续章节我们会学习使用缓冲区(Buffer)来批量传递顶点数据，这能显著提升渲染性能。
