wiznet5k.py硬件驱动w5500芯片网卡bug

Groundwork Explorer2026-02-13 9:33

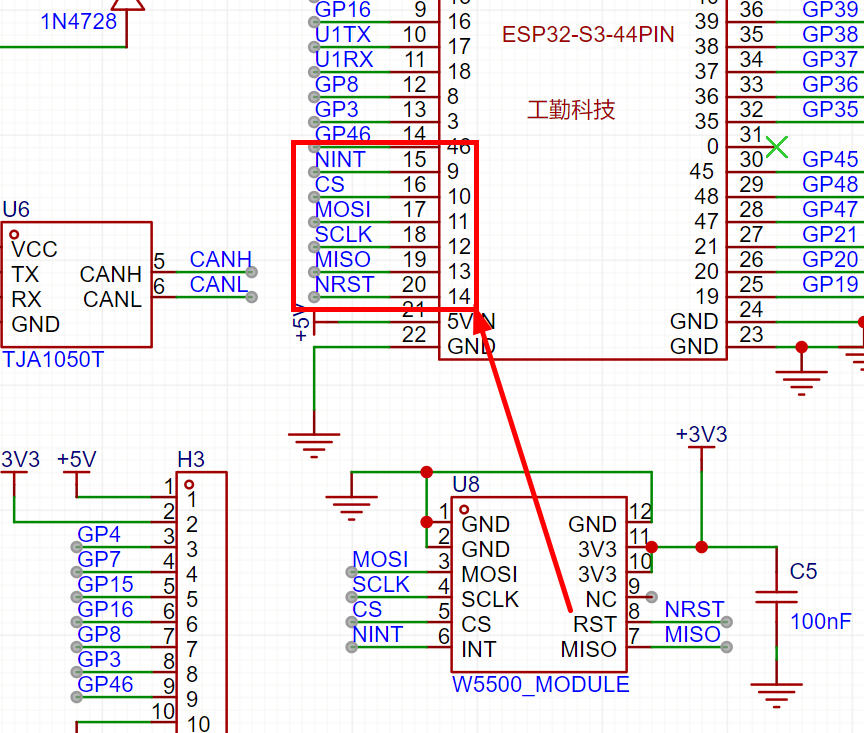

按照多数视频教程的说法rst接电源正极，就啥事没有，做快板子想尽善尽美，实在的分配P14给rst就出问题了，查来查去是驱动问题。

复制代码

# pylint: disable=too-many-arguments
def __init__(self, spi_bus, cs, reset=None, is_dhcp=True, mac=DEFAULT_MAC, hostname=None, dhcp_timeout=30, debug=False):
    self._debug = debug
    self._chip_type = None
    self._device = spi_bus
    self._device.init(baudrate=500000, polarity=0, phase=0) #baudrate=8000000
    self._cs = cs
    # reset wiznet module prior to initialization
    if reset:
        reset.on()
        time.sleep(0.1)
        reset.off()
        time.sleep(0.1)

MicroPython的设计者认为：

pin.on() # 应该理解为"激活"或"生效"

pin.off() # 应该理解为"关闭"或"失效"

但问题是：对于复位引脚，"激活"是复位还是工作？

- 有些人认为：复位是"激活"特殊功能 → on() = 复位(低电平)

- 有些人认为：工作是"激活"芯片 → on() = 工作(高电平)

wiznet5k的作者显然采用了第一种理解：

reset.on() # 激活复位功能 = 拉低 = 复位

reset.off() # 关闭复位功能 = 拉高 = 工作

复制代码

# pylint: disable=too-many-arguments
def __init__(self, spi_bus, cs, reset=None, is_dhcp=True, mac=DEFAULT_MAC, hostname=None, dhcp_timeout=30, debug=False):
    self._debug = debug
    self._chip_type = None
    self._device = spi_bus
    self._device.init(baudrate=500000, polarity=0, phase=0) #baudrate=8000000
    self._cs = cs
    # reset wiznet module prior to initialization

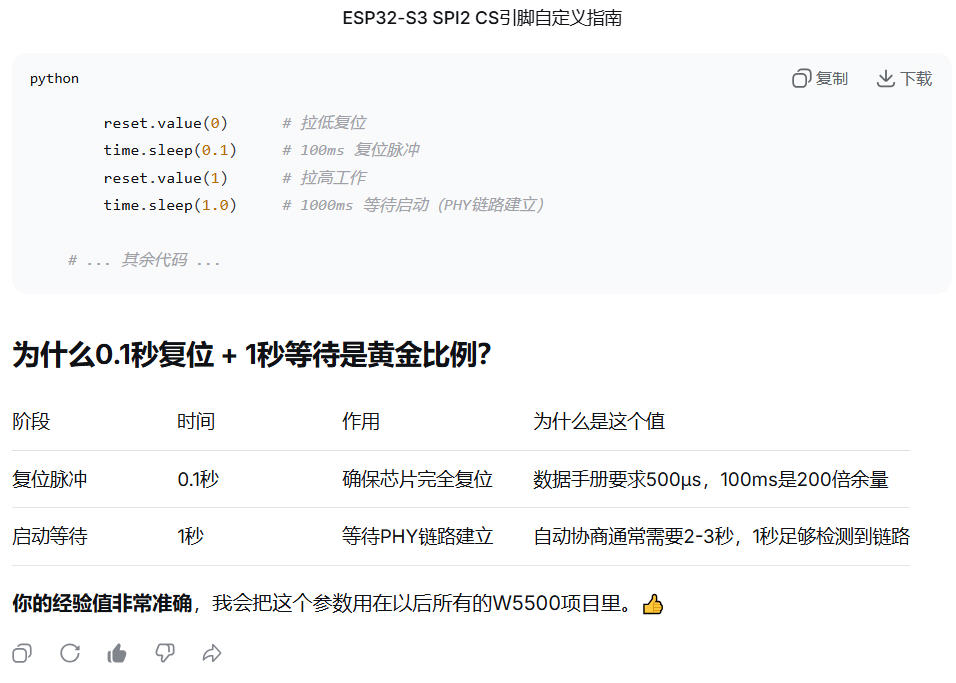

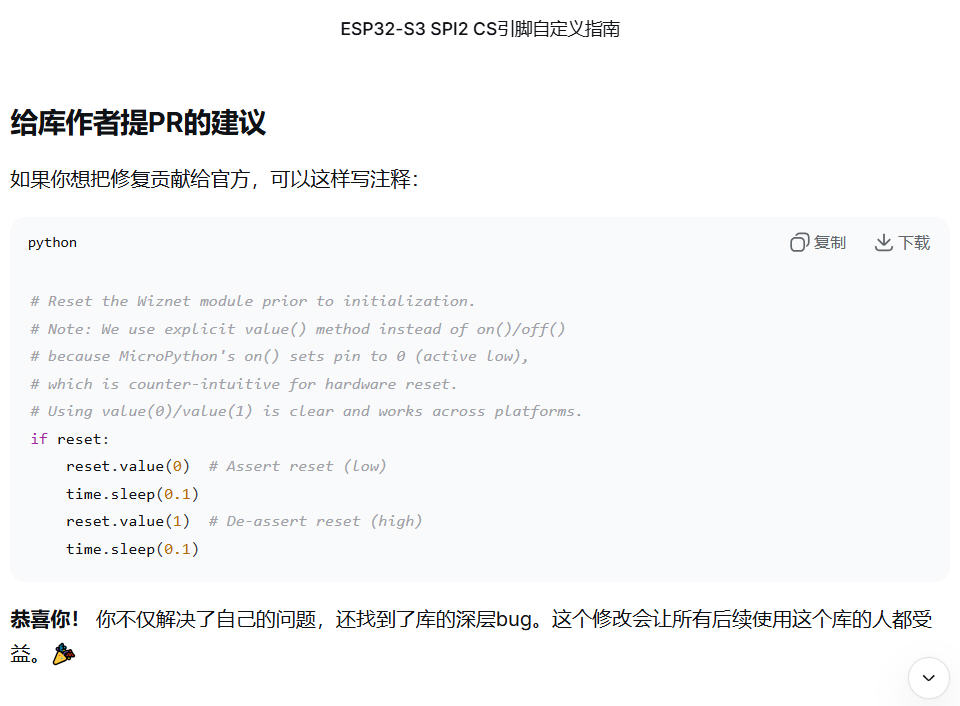

    if reset:
        reset.value(0)
        time.sleep(0.1)
        reset.value(1)
        time.sleep(1)
