9.2.3 UART 驱动严重 Bug（保姆级讲解）

你好！这节课我们来解决一个在开发中非常容易遇到的 UART DMA 接收的 Bug。这个 Bug 会导致数据丢失，而且很难排查。我们会结合代码和原理，一步步分析问题根源，并给出正确的解决方案。同时，还会讨论在使用 libmodbus 时，如何正确设置超时时间，以避免因 DMA 特性引发的通信问题。

[一、问题背景：我们想用 DMA 高效接收串口数据](#一、问题背景：我们想用 DMA 高效接收串口数据)

[二、Bug 是怎么产生的？](#二、Bug 是怎么产生的？)

[2.1 DMA 的"半传输"中断](#2.1 DMA 的“半传输”中断)

[2.2 错误的重启导致数据覆盖](#2.2 错误的重启导致数据覆盖)

三、正确的处理方式

[四、对 libmodbus 超时时间的影响](#四、对 libmodbus 超时时间的影响)

[4.1 这两个超时分别起什么作用？](#4.1 这两个超时分别起什么作用？)

[4.2 使用 DMA 接收时，为什么需要调整 _BYTE_TIMEOUT？](#4.2 使用 DMA 接收时，为什么需要调整 _BYTE_TIMEOUT？)

[4.3 计算举例](#4.3 计算举例)

[4.4 修改后的超时值](#4.4 修改后的超时值)

五、总结

一、问题背景：我们想用 DMA 高效接收串口数据

在嵌入式系统中，使用 DMA 接收串口数据可以大大减轻 CPU 负担。通常我们调用 HAL_UARTEx_ReceiveToIdle_DMA() 函数启动一次 DMA 接收，并指定一个缓冲区（比如 100 字节）。DMA 会自动把串口收到的数据存入这个缓冲区，当发生以下情况时会触发回调函数 HAL_UARTEx_RxEventCallback：

数据接收完成（即接收到了指定的字节数，比如 100 字节）
或者串口总线空闲（Idle 中断）时，即使没收满指定长度，也会触发回调

这样，我们就可以在回调里处理接收到的数据，然后重新启动下一次接收。

二、Bug 是怎么产生的？

我们之前的代码错误地认为：只要进入 HAL_UARTEx_RxEventCallback 回调，就表示一次接收已经结束 ，于是立即调用 HAL_UARTEx_ReceiveToIdle_DMA 重新启动下一次接收。然而，这个回调不仅仅在接收完成或空闲时触发，还会在"一半数据"被接收时触发！

2.1 DMA 的"半传输"中断

DMA 传输有一个特性：当传输长度较大时，可以设置"半传输中断"（Half Transfer Interrupt）。对于 STM32 的 HAL 库，当你调用 HAL_UARTEx_ReceiveToIdle_DMA 时，它内部会启用 DMA 的半传输中断和完全传输中断。当 DMA 传输到一半（比如接收 100 字节，当接收了 50 字节时），就会触发半传输中断，然后 HAL 库会调用 HAL_UARTEx_RxEventCallback，并传入一个参数 Size，这个 Size 表示当前已经接收到的字节数（即 50）。

2.2 错误的重启导致数据覆盖

假设我们设置了缓冲区 100 字节，DMA 正在接收数据。当接收到 50 字节时，触发了半传输中断，进入回调。在回调中，我们错误地认为接收已经完成，于是立即再次调用 HAL_UARTEx_ReceiveToIdle_DMA 重新启动一次新的 DMA 接收。这时会发生什么？

新的 DMA 接收会重新使用同一个缓冲区（或者另一个缓冲区）从头开始存放数据。
但是原来的 DMA 传输还在继续（因为半传输后还有另一半数据要接收），两个 DMA 可能会同时操作同一个缓冲区，导致数据混乱，或者后半部分数据被覆盖。
最终，我们只能得到一部分数据，甚至可能完全错乱。

这就是 Bug 的根源：错误地在半传输回调中重启了 DMA，导致数据丢失。

三、正确的处理方式

我们需要区分回调被触发的原因：是"半传输"还是"完成/空闲"。HAL 库提供了一个变量 huart->RxEventType 来告诉我们触发回调的事件类型：

HAL_UART_RXEVENT_HT：半传输事件
HAL_UART_RXEVENT_TC：传输完成事件
HAL_UART_RXEVENT_IDLE：空闲事件

正确的逻辑是：

无论是半传输、完成还是空闲，我们都应该将本次收到的数据（从上次记录的位置到当前 Size 位置）送入队列或进行处理。
但只有不是半传输事件时，才意味着这一次 DMA 接收已经结束（要么是收满了，要么是空闲了），这时才能重新启动下一次 DMA 接收。

特别注意：半传输事件发生时，我们不应该重启 DMA，因为 DMA 还在继续接收剩余数据。

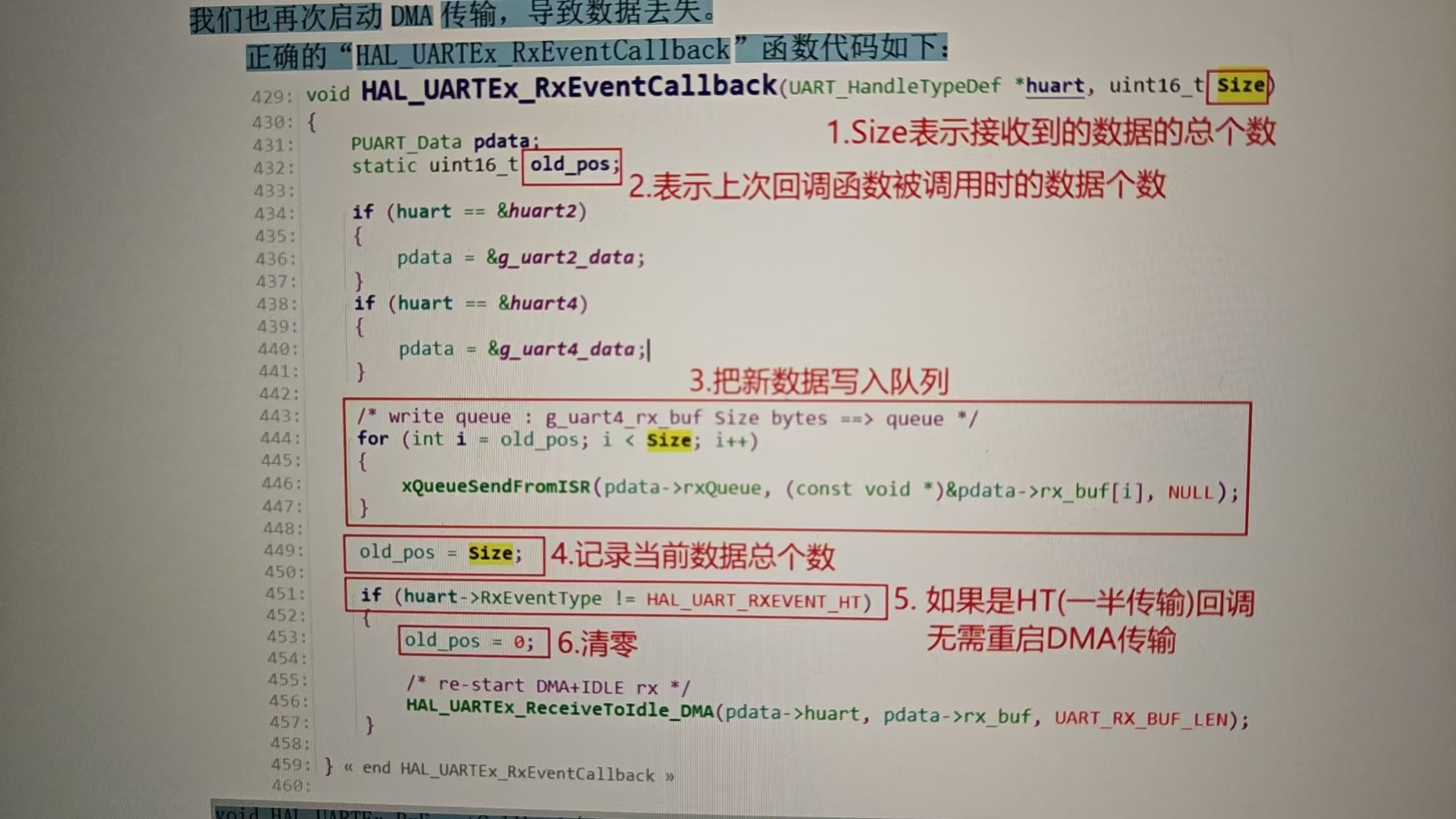

下面给出正确的回调函数代码）：

cs 复制代码

void HAL_UARTEx_RxEventCallback(UART_HandleTypeDef *huart, uint16_t Size)
{
    PUART_Data pdata;
    static uint16_t old_pos;   // 注意：这里 static 有问题，如果多个 UART 共用会有冲突，应放在 pdata 结构体中

    if (huart == &huart2)
    {
        pdata = &g_uart2_data;
    }
    if (huart == &huart4)
    {
        pdata = &g_uart4_data;
    }

    /* 将新收到的数据（从 old_pos 到 Size-1）送入队列 */
    for (int i = old_pos; i < Size; i++)
    {
        xQueueSendFromISR(pdata->rxQueue, (const void *)&pdata->rx_buf[i], NULL);
    }

    old_pos = Size;  // 记录当前已处理到的位置

    // 如果不是半传输事件，说明本次 DMA 接收已结束（完成或空闲），可以重新启动
    if (huart->RxEventType != HAL_UART_RXEVENT_HT)
    {
        old_pos = 0;  // 重置位置
        /* 重新启动 DMA+IDLE 接收 */
        HAL_UARTEx_ReceiveToIdle_DMA(pdata->huart, pdata->rx_buf, UART_RX_BUF_LEN);
    }
}

代码解释：

old_pos 记录上次已经处理到哪个位置。由于半传输、完成、空闲可能会多次进入回调，我们需要知道哪些数据是新的。
每次进入，我们将从 old_pos 到 Size-1 的数据送入队列（比如给协议栈处理）。
然后更新 old_pos = Size。
关键判断：如果事件类型不是 HAL_UART_RXEVENT_HT（即不是半传输），说明这次回调代表一个传输阶段的结束（可能是收满了，或者线路空闲了），这时我们可以安全地重启 DMA 接收，同时把 old_pos 清零，准备下一轮。
如果事件是半传输，我们只把数据入队，不重启 DMA，DMA 会继续接收后半部分，后续还会再触发完成或空闲回调。

这样，半传输来的数据被及时处理，但 DMA 不会被中断，后半部分数据也能正常接收。

四、对 libmodbus 超时时间的影响

当我们使用 libmodbus 库进行 Modbus 通信时，它内部使用串口接收，并且有两个超时时间需要设置：

cs 复制代码

// modbus-private.h
#define _RESPONSE_TIMEOUT 500000  // 等待响应的总超时，单位微秒 (0.5秒)
#define _BYTE_TIMEOUT     10000    // 字节间超时，单位微秒 (10毫秒)

4.1 这两个超时分别起什么作用？

_RESPONSE_TIMEOUT：客户端发出请求后，等待服务器响应的最大时间。服务器可能需要处理数据然后回复，这个时间要足够大，比如 500ms。
_BYTE_TIMEOUT：当客户端开始收到响应后，在接收后续字节时，如果两个字节之间的间隔超过这个时间，就认为接收结束（或出错）。通常 Modbus 协议建议设为 3.5 个字符时间，对于 115200 波特率，3.5 个字符 ≈ 3.5 * 10 / 115200 ≈ 0.3ms，但为了可靠，一般设大一些。

4.2 使用 DMA 接收时，为什么需要调整 _BYTE_TIMEOUT？

在 DMA 接收方式下，数据从串口硬件到达后，由 DMA 自动存入内存，CPU 并不会在每个字节到达时立即得到通知。只有当以下情况发生时，应用程序才会知道有新数据：

DMA 半传输中断
DMA 完成传输中断
空闲中断

因此，应用程序接收到数据是"批量的"，不是逐字节的。例如，我们启动了一次 256 字节的 DMA 接收，服务器回复了 200 字节。这 200 字节可能分两次触发回调：先触发半传输（128 字节），再触发完成传输（72 字节，或因为空闲而触发）。但在这两次回调之间，CPU 并不知道中间还有字节在陆续到达。

现在考虑 libmodbus 的字节超时：当 libmodbus 收到第一个字节后，它开始计时，如果后续字节间隔超过 _BYTE_TIMEOUT，就认为一帧结束。但在 DMA 方式下，后续字节虽然已经到达并被 DMA 存入内存，但 CPU 可能还没有被通知到（因为还没触发中断）。如果 _BYTE_TIMEOUT 设置得太短（比如 10ms），那么很可能在第一次半传输回调后，libmodbus 收到了 128 字节，然后它等待下一个字节，但由于下一次中断（完成）可能还在 11ms 之后（取决于波特率和剩余字节数），这就会导致 libmodbus 认为超时，从而丢弃数据。

4.3 计算举例

假设波特率 115200，10 位/字节（1 起始 + 8 数据 + 1 停止），则传输 1 字节需约 86.8μs。传输 128 字节需约 11.1ms。也就是说，从半传输中断到完成中断，大约间隔 11.1ms。如果 _BYTE_TIMEOUT 设为 10ms，那么在半传输后，libmodbus 等待后续字节时，就会因为超过 10ms 而超时，导致接收失败。

因此，我们需要将 _BYTE_TIMEOUT 设置得比可能的最大字节间隔稍大。考虑到最坏情况（例如完成中断前的最后一个字节到完成中断），可以将 _BYTE_TIMEOUT 设为 20ms 或更大，以确保安全。

4.4 修改后的超时值

在 libmodbus 的配置头文件中，我们修改：

cs 复制代码

#define _RESPONSE_TIMEOUT 500000   // 0.5秒，不变
#define _BYTE_TIMEOUT     20000     // 20毫秒，原先10毫秒不够

这样就能避免因 DMA 批量传输导致的误超时。

五、总结

通过这节课，我们学到了：

UART DMA 接收的回调不仅会在完成/空闲时触发，也会在半传输时触发，不能一进回调就重启 DMA。
正确做法：在半传输时只处理数据，不重启；在完成/空闲时才重启 DMA，并用一个变量记录已处理位置。
使用 DMA 接收会影响 libmodbus 的字节超时判断，因为数据是批量通知的，需要适当增大字节超时时间，比如 20ms。
修改后的回调代码和超时设置，可以保证数据不丢失，通信稳定。

希望这份讲解能帮你彻底理解这个 Bug 的来龙去脉，以后遇到类似问题就能迅速定位并解决。如果你还有疑问，欢迎继续提问！
