Android VSync 笔记

关于VSync的产生，你需要彻底更新一个认知：Android系统里你看到的那些整齐的VSYNC-APP和VSYNC-SF信号，99%的时间里并不是硬件直接产生的，而是SurfaceFlinger用数学公式"算"出来的。

为了把这个"算出来"的过程讲透，我们从物理源头 、软件衍生 、按需开关三个层面逐步拆解。

---

一、物理源头：硬件VSync的"原始脉搏"

VSync这个概念的诞生比Android早几十年，它源自CRT显示器电子枪的物理动作。

1.1 它最初是显示器"喘口气"的信号

• 电子枪从左到右、从上到下扫描屏幕，扫完一帧后必须关闭电子束、从右下角瞬间移回左上角（垂直回扫）。
• 这段短暂的"空窗期"会触发一个脉冲------垂直同步信号（VSync），告诉显卡："上一帧已显示完毕，可以送下一帧了"。
• 现代LCD虽无电子枪，但为了兼容，显示控制器（Display Controller）会模拟这个时序，通过硬件定时器产生固定频率的脉冲。这个频率就是屏幕刷新率（60Hz/90Hz/120Hz等）。

1.2 Android里谁在制造这个原始脉冲？ Hardware Composer（HWC） 。它是显示驱动的一部分，直接与硬件定时器交互。每当屏幕完成一次刷新，HWC就通过回调向SurfaceFlinger发送一个HW_VSYNC_0信号。

关键认知 ：这个硬件信号极其"原始"------它只是一串准确但没有任何业务逻辑的时间戳。它不知道谁是App、谁是SurfaceFlinger，只会每分钟60次（或更高）忠实地发出脉冲。

---

二、软件衍生：DispSync的"神算局"

如果让App和SurfaceFlinger每次都直接响应HW_VSYNC_0，会有两个严重问题：

1. 功耗灾难：即使屏幕静止不动（如看电子书），App和SF也会每16.6ms被唤醒，疯狂空转。
2. 相位死锁 ：App绘制、SF合成、屏幕显示三者挤在同一个时间点开工，流水线严重阻塞（旧Android版本的痛点）。

于是Android 4.1（Project Butter）引入了DispSync模块 ------一个基于数学预测的软件VSync生成器。这是整个机制最精妙的部分。

2.1 DispSync的工作原理：锁相环的软件实现

DispSync本质上是一个数字锁相环（Digital Phase-Locked Loop） 。它不依赖硬件中断实时触发，而是通过采样硬件VSync的历史时间，拟合出一条精准的"虚拟时钟线"。

第一步：采样与建模

• SurfaceFlinger会持续接收HW_VSYNC_0信号，但并不立刻分发。
• DispSync收集至少3个、最多32个 硬件VSync时间戳，通过最小二乘法或均值滤波计算出平均周期（AvgPeriod）和平均相位（AvgPhase）。
• 数学公式（简化版）：
  • 将每个时间戳映射到单位圆角度：ΔPhase = 2π * (timestamp % AvgPeriod) / AvgPeriod
  • 计算所有采样点的平均向量 (AvgX, AvgY)
  • SW_VSYNC相位 = atan2(AvgY, AvgX)
  • 最终：SW_VSYNC时间 = AvgPeriod + AvgPhase

一旦模型误差收敛（通常6个采样后），DispSync会立即关闭硬件VSync中断**，完全靠这套数学模型产生后续的软件VSync。这就是"用计算代替中断"的核心节能设计。

2.2 一源双生：VSYNC-APP与VSYNC-SF

硬件只提供一个原始脉冲，但系统需要两个不同用途的节拍器。DispSync在生成软件VSync时，会直接产出两条相位偏移的时钟流：

VSYNC-APP = SW_VSYNC基准 + phase_app偏移量
VSYNC-SF  = SW_VSYNC基准 + phase_sf偏移量

• phase_app：通常为0～2ms（应用先开始绘制）
• phase_sf：通常为4～6ms（SF稍后开始合成，刚好等App画完）

这两条信号就是你在Systrace里看到的彩色VSync条。它们的周期完全一致（16.6ms） ，但起始时间错开，形成流水线。

对比总结（纠正常见误区）：

信号名称	产生者	是否硬件直接发出	用途	触发方式
HW_VSYNC_0	HWC/显示控制器	✅ 是	校准DispSync模型	硬件定时器，固定频率
VSYNC-APP	DispSync（软件）	❌ 否	触发Choreographer开始绘制	按需 + 模型预测
VSYNC-SF	DispSync（软件）	❌ 否	触发SurfaceFlinger合成	按需 + 模型预测

---

三、按需触发：没有绘制任务时，VSync去哪了？

这是Android VSync机制最容易误解的地方：Systrace里VSync-APP/SF信号并非每16.6ms都有。它们的出现遵循**按需申请（requestNextVsync）**原则。

3.1 为什么必须按需？ 假设你打开一个静态文本页面：

• 屏幕内容完全没有变化。
• 如果DispSync仍然每16.6ms向App发送VSYNC-APP，App的主线程会持续每帧执行doFrame()，空转测量布局绘制------CPU空耗、发热、掉电。
• 完全没必要。

3.2 申请-触发机制

• App侧 ：只有当Choreographer.postCallback()被调用（如View.invalidate()、动画启动），才会通过Binder向SF的EventThread请求下一个VSYNC-APP。
• SF侧 ：只有当BufferQueue中有新Buffer入队，或者窗口状态变化，才会请求下一个VSYNC-SF。
• DispSync侧 ：只有当至少一个客户端在等待 时，它才会在预测的时钟点上发射软件VSync；如果无人申请，DispSync保持静默，整个图形系统进入低功耗状态。

这就是为什么Systrace里VSync信号时疏时密------动态场景（滑动、动画）密集出现；静态场景几乎消失。

3.3 硬件VSync的重校准 当DispSync长期依靠软件预测，可能会因温漂、时钟偏差而产生相位误差。如何修正？

• SurfaceFlinger在postComposition()时会检查Present Fence（帧实际显示的时间戳）。
• 将这些Fence时间与SW_VSYNC预测时间对比，计算误差平方和。
• 若误差超过阈值（如1.5ms），DispSync会临时重新使能硬件VSync，采集3～6个新样本重新建模，然后再次关闭硬件VSync。

这是一套完整的闭环自适应系统：硬件提供基准，软件负责分发，误差触发校准。

---

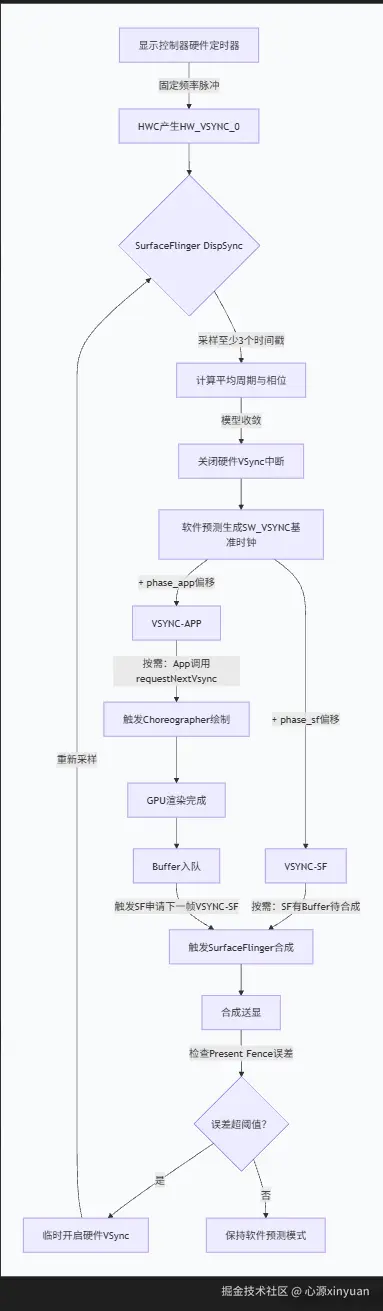

四、全景流程图（建议收藏）

flowchart TD A[显示控制器硬件定时器] -->|固定频率脉冲| B[HWC产生HW_VSYNC_0] B --> C{SurfaceFlinger DispSync} C -->|采样至少3个时间戳| D[计算平均周期与相位] D -->|模型收敛| E[关闭硬件VSync中断] E --> F[软件预测生成SW_VSYNC基准时钟] F -->|+ phase_app偏移| G[VSYNC-APP] F -->|+ phase_sf偏移| H[VSYNC-SF] G -->|按需：App调用requestNextVsync| I[触发Choreographer绘制] H -->|按需：SF有Buffer待合成| J[触发SurfaceFlinger合成] I --> K[GPU渲染完成] K --> L[Buffer入队] L -->|触发SF申请下一帧VSYNC-SF| J J --> M[合成送显] M -->|检查Present Fence误差| N{误差超阈值？} N -->|是| O[临时开启硬件VSync] O -->|重新采样| C N -->|否| P[保持软件预测模式]

五、回答你最初的问题："VSync是如何产生的？"

分三个层次回答：

1. 物理层：显示控制器硬件定时器每16.6ms产生一个脉冲，HWC捕获后作为HW_VSYNC_0上报。
2. 软件层 ：SurfaceFlinger的DispSync模块将硬件信号作为"校准样本"，通过锁相环算法拟合出一条持续运行的虚拟时钟线 ，并在这根时钟线上同时开出两条相位错开的信号通道（VSYNC-APP/VSYNC-SF）。
3. 策略层 ：这两条软件信号并非周期性自动发射 ，而是严格遵循按需申请机制------只有App或SF明确"我需要下一帧"，DispSync才在预测时间点发射信号。

所以，VSync的最终形态------你在Systrace里看到的那些彩色节拍------是"硬件定时校准 + 软件预测生成 + 按需触发"三者结合的产物。 它不是纯粹的硬件中断，也不是纯粹的操作系统时钟，而是Android为移动场景定制的自适应、低功耗同步引擎。
