7.k8s-master组件介绍

k8s-master组件介绍

- 一、控制平面概述
- 二、etcd
- - [2.1 定义与作用](#2.1 定义与作用)
  - [2.2 关键启动参数](#2.2 关键启动参数)
  - [2.3 高可用机制](#2.3 高可用机制)
- 三、kube-apiserver
- - [3.1 定义与作用](#3.1 定义与作用)
  - [3.2 关键启动参数](#3.2 关键启动参数)
  - [3.3 高可用机制](#3.3 高可用机制)
- 四、kube-controller-manager
- - [4.1 定义与作用](#4.1 定义与作用)
  - [4.2 关键启动参数](#4.2 关键启动参数)
  - [4.3 高可用机制](#4.3 高可用机制)
- 五、kube-scheduler
- - [5.1 定义与作用](#5.1 定义与作用)
  - [5.2 关键启动参数](#5.2 关键启动参数)
  - [5.3 高可用机制](#5.3 高可用机制)
- 六、组件依赖关系
- - [6.1 依赖图谱](#6.1 依赖图谱)
  - [6.2 核心依赖关系](#6.2 核心依赖关系)
- 七、高可用架构对比
- 八、故障排查要点
- - [8.1 启动依赖检查顺序](#8.1 启动依赖检查顺序)
  - [8.2 常见故障原因](#8.2 常见故障原因)
- 九、总结

一、控制平面概述

Kubernetes 控制平面 由四个核心组件构成，均以静态 Pod 形式部署于 Master 节点：

组件	角色	部署方式
etcd	集群数据存储	静态 Pod
kube-apiserver	集群统一入口	静态 Pod
kube-controller-manager	控制器集合	静态 Pod
kube-scheduler	Pod 调度器	静态 Pod

部署路径 ：/etc/kubernetes/manifests/

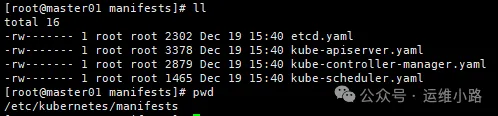

下图是标准k8s下的4个静态pod文件的yaml文件。

二、etcd

2.1 定义与作用

etcd 是 Kubernetes 的分布式键值存储系统 ，作为集群的唯一真相源（Source of Truth），存储所有配置、状态与元数据。

核心特征：

分布式：支持集群模式，实现高可用
一致性：基于 Raft 协议，保证数据强一致
持久性：数据持久化至磁盘
唯一依赖 ：仅 kube-apiserver 直接读写 etcd

2.2 关键启动参数

yaml 复制代码

# 下面就是etcd的启动命令
# 这里的参数其实比较少，大部分都是和ip和证书相关。
- command:
    - etcd
    - --advertise-client-urls=https://192.168.31.211:2379
    - --cert-file=/etc/kubernetes/pki/etcd/server.crt
    - --client-cert-auth=true
    - --data-dir=/var/lib/etcd
    - --experimental-initial-corrupt-check=true
    - --initial-advertise-peer-urls=https://192.168.31.211:2380
    - --initial-cluster=master01=https://192.168.31.211:2380
    - --key-file=/etc/kubernetes/pki/etcd/server.key
    - --listen-client-urls=https://127.0.0.1:2379,https://192.168.31.211:2379
    - --listen-metrics-urls=http://127.0.0.1:2381
    - --listen-peer-urls=https://192.168.31.211:2380
    - --name=master01
    - --peer-cert-file=/etc/kubernetes/pki/etcd/peer.crt
    - --peer-client-cert-auth=true
    - --peer-key-file=/etc/kubernetes/pki/etcd/peer.key
    - --peer-trusted-ca-file=/etc/kubernetes/pki/etcd/ca.crt
    - --snapshot-count=10000
    - --trusted-ca-file=/etc/kubernetes/pki/etcd/ca.crt

参数	含义
`--data-dir`	数据存储目录（`/var/lib/etcd`）
`--name`	节点名称（与 `--initial-cluster` 对应）
`--initial-cluster`	集群成员列表
`--listen-client-urls`	客户端监听地址（apiserver 访问）
`--advertise-client-urls`	对外公告的客户端地址
`--listen-peer-urls`	集群内部通信地址
`--cert-file`/`--key-file`	服务端证书
`--peer-cert-file`/`--peer-key-file`	集群通信证书
`--trusted-ca-file`	客户端 CA 证书

2.3 高可用机制

etcd 自身集群化：通过多节点组建 etcd 集群，不依赖 Kubernetes。

依赖关系：

plain 复制代码

etcd ← kube-apiserver

etcd 异常 → kube-apiserver 无法启动
数据正常 → 单节点 etcd 可独立恢复

三、kube-apiserver

3.1 定义与作用

kube-apiserver 是 Kubernetes 集群的统一入口，所有 REST 请求均通过其处理。

核心特征：

唯一入口：kubectl、UI、其他组件均与之通信
无状态：不持久化数据，所有状态存储于 etcd
认证授权：集成认证（Authentication）、鉴权（Authorization）、准入控制（Admission Control）
通信枢纽 ：其他组件之间不直接通信，均通过 apiserver 交互

3.2 关键启动参数

yaml 复制代码

# 下面是kube-apiserver的启动参数
 - command:
    - kube-apiserver
    - --advertise-address=192.168.31.211
    - --allow-privileged=true
    - --authorization-mode=Node,RBAC
    - --client-ca-file=/etc/kubernetes/pki/ca.crt
    - --enable-admission-plugins=NodeRestriction
    - --enable-bootstrap-token-auth=true
    - --etcd-cafile=/etc/kubernetes/pki/etcd/ca.crt
    - --etcd-certfile=/etc/kubernetes/pki/apiserver-etcd-client.crt
    - --etcd-keyfile=/etc/kubernetes/pki/apiserver-etcd-client.key
    - --etcd-servers=https://127.0.0.1:2379
    - --kubelet-client-certificate=/etc/kubernetes/pki/apiserver-kubelet-client.crt
    - --kubelet-client-key=/etc/kubernetes/pki/apiserver-kubelet-client.key
    - --kubelet-preferred-address-types=InternalIP,ExternalIP,Hostname
    - --proxy-client-cert-file=/etc/kubernetes/pki/front-proxy-client.crt
    - --proxy-client-key-file=/etc/kubernetes/pki/front-proxy-client.key
    - --requestheader-allowed-names=front-proxy-client
    - --requestheader-client-ca-file=/etc/kubernetes/pki/front-proxy-ca.crt
    - --requestheader-extra-headers-prefix=X-Remote-Extra-
    - --requestheader-group-headers=X-Remote-Group
    - --requestheader-username-headers=X-Remote-User
    - --secure-port=6443
    - --service-account-issuer=https://kubernetes.default.svc.cluster.local
    - --service-account-key-file=/etc/kubernetes/pki/sa.pub
    - --service-account-signing-key-file=/etc/kubernetes/pki/sa.key
    - --service-cluster-ip-range=10.96.0.0/12
    - --tls-cert-file=/etc/kubernetes/pki/apiserver.crt
    - --tls-private-key-file=/etc/kubernetes/pki/apiserver.key

参数	含义
`--etcd-servers`	etcd 服务器地址（依赖核心）
`--etcd-cafile`/`--etcd-certfile`/`--etcd-keyfile`	etcd 客户端证书
`--advertise-address`	对外公告地址
`--secure-port`	安全端口（6443）
`--service-cluster-ip-range`	Service ClusterIP 地址池
`--authorization-mode`	鉴权模式（Node,RBAC）
`--enable-admission-plugins`	启用准入控制器
`--tls-cert-file`/`--tls-private-key-file`	API Server 证书
`--kubelet-client-certificate`/`--kubelet-client-key`	访问 kubelet 证书

3.3 高可用机制

多实例水平扩展 ：多个 apiserver 实例同时工作 ，前端通过负载均衡器统一暴露。

依赖关系：

plain 复制代码

etcd → kube-apiserver

etcd 正常 → apiserver 可启动
证书/时间同步：常见启动失败原因

四、kube-controller-manager

4.1 定义与作用

kube-controller-manager 是所有控制器的集合，持续监控集群状态，驱动实际状态向期望状态收敛。

包含的主要控制器：

控制器	职责
ReplicationController	维持 Pod 副本数
Deployment Controller	管理 Deployment 生命周期
StatefulSet Controller	管理有状态应用
DaemonSet Controller	管理守护进程集
Job Controller	管理批处理任务
Endpoint Controller	维护 Service 与 Pod 映射
Namespace Controller	管理命名空间
ServiceAccount Controller	管理服务账户
Node Controller	监控节点状态
...	数十种控制器

4.2 关键启动参数

yaml 复制代码

# kube-controller-manager的启动参数
  - command:
    - kube-controller-manager
    - --allocate-node-cidrs=true
    - --authentication-kubeconfig=/etc/kubernetes/controller-manager.conf
    - --authorization-kubeconfig=/etc/kubernetes/controller-manager.conf
    - --bind-address=127.0.0.1
    - --client-ca-file=/etc/kubernetes/pki/ca.crt
    - --cluster-cidr=10.244.0.0/16
    - --cluster-name=kubernetes
    - --cluster-signing-cert-file=/etc/kubernetes/pki/ca.crt
    - --cluster-signing-key-file=/etc/kubernetes/pki/ca.key
    - --controllers=*,bootstrapsigner,tokencleaner
    - --kubeconfig=/etc/kubernetes/controller-manager.conf
    - --leader-elect=true
    - --requestheader-client-ca-file=/etc/kubernetes/pki/front-proxy-ca.crt
    - --root-ca-file=/etc/kubernetes/pki/ca.crt
    - --service-account-private-key-file=/etc/kubernetes/pki/sa.key
    - --service-cluster-ip-range=10.96.0.0/12
    - --use-service-account-credentials=true

yaml 复制代码

# 启用选主
- --leader-elect=true

参数	含义
`--kubeconfig`	连接 apiserver 的配置
`--controllers`	启用的控制器列表（`*` 表示全部）
`--leader-elect`	是否启用选主（高可用关键）
`--cluster-cidr`	Pod CIDR 范围
`--service-cluster-ip-range`	Service CIDR 范围
`--root-ca-file`	根 CA 证书
`--cluster-signing-cert-file`/`--cluster-signing-key-file`	集群签名证书

4.3 高可用机制

Leader Election（选主）：

多实例部署时，仅 Leader 实际工作
其他实例待命，Leader 故障时自动选举新 Leader
参数 --leader-elect=true 启用

故障影响：

已有业务不受影响
集群状态变更无法自动修复（如 Pod 故障不重建）

五、kube-scheduler

5.1 定义与作用

kube-scheduler 负责将未调度的 Pod 分配到合适的节点。

调度依据：

维度	内容
资源需求	CPU、内存 requests/limits
约束条件	nodeSelector、亲和性、反亲和性
污点与容忍	taints & tolerations
优先级	Pod 优先级抢占
负载均衡	节点资源利用率

5.2 关键启动参数

yaml 复制代码

# Scheduler的启动命令
  - command:
    - kube-scheduler
    - --authentication-kubeconfig=/etc/kubernetes/scheduler.conf
    - --authorization-kubeconfig=/etc/kubernetes/scheduler.conf
    - --bind-address=127.0.0.1
    - --kubeconfig=/etc/kubernetes/scheduler.conf
    - --leader-elect=true

参数	含义
`--kubeconfig`	连接 apiserver 的配置
`--leader-elect`	是否启用选主（高可用关键）
`--bind-address`	监听地址

5.3 高可用机制

Leader Election（选主）：

多实例部署时仅 Leader 实际调度
参数 --leader-elect=true 启用
与 controller-manager 独立选主

故障影响：

已有 Pod 正常运行
新 Pod 无法调度（Pending 状态）

六、组件依赖关系

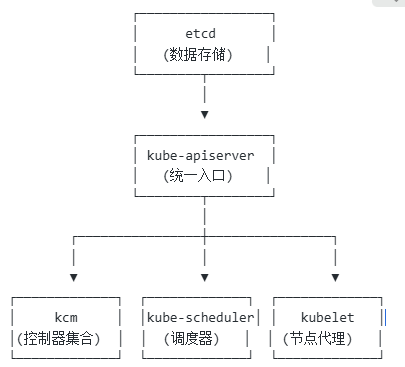

6.1 依赖图谱

这4个组件就是master的核心组件，

etcd作为数据库给kube-apiserver使用，
而作为核心kube-apiserver又向kube-controller-manager和kube-scheduler提供服务。

6.2 核心依赖关系

组件	直接依赖	被依赖
etcd	无	kube-apiserver
kube-apiserver	etcd	所有其他组件
kube-controller-manager	kube-apiserver	无
kube-scheduler	kube-apiserver	无

关键结论：

etcd 是整个集群的基石
kube-apiserver 是通信中枢
kcm 与 scheduler 是 apiserver 的客户端，彼此独立

七、高可用架构对比

组件	高可用模式	工作模式	选主机制
etcd	集群化	全活（Leader/Follower）	Raft 协议
kube-apiserver	水平扩展	全活（均处理请求）	无（负载均衡）
kube-controller-manager	主备	单活（Leader 工作）	`--leader-elect=true`
kube-scheduler	主备	单活（Leader 工作）	`--leader-elect=true`

八、故障排查要点

8.1 启动依赖检查顺序

plain 复制代码

etcd 状态 → apiserver 状态 → kcm/scheduler 状态

命令：

bash 复制代码

# 检查静态 Pod 是否运行
kubectl get pods -n kube-system | grep -E 'etcd|apiserver|controller|scheduler'

# 查看组件日志
kubectl logs -n kube-system etcd-<node>
kubectl logs -n kube-system kube-apiserver-<node>
kubectl logs -n kube-system kube-controller-manager-<node>
kubectl logs -n kube-system kube-scheduler-<node>

8.2 常见故障原因

组件	常见故障原因
etcd	磁盘空间满、数据损坏、证书过期、集群成员变更
kube-apiserver	etcd 不可达、证书错误、时间不同步
kube-controller-manager	apiserver 不可达、证书失效、选主冲突
kube-scheduler	apiserver 不可达、证书失效、选主冲突

九、总结

组件	核心职责	依赖	高可用方式	故障影响
etcd	存储集群数据	无	集群化	集群不可用
kube-apiserver	统一入口	etcd	多实例+LB	集群不可访问
kube-controller-manager	状态收敛	apiserver	主备+选主	无法自愈
kube-scheduler	Pod 调度	apiserver	主备+选主	新 Pod 无法调度

一句话架构总结：

etcd 是基石，apiserver 是心脏，controller-manager 是大脑，scheduler 是调度官------四者以静态 Pod 形式协同，构成 Kubernetes 控制平面的完整骨架。
