Gateway—— 高级流量路由

j200103222026-02-25 11:30

0 前言

Gateway API 是 Kubernetes 官方推出的下一代流量管理标准，旨在解决传统 Ingress 在协议支持、扩展性和多租户等方面的不足。它通过 GatewayClass、Gateway、HTTPRoute 等 CRD 实现流量治理的分层解耦，让基础设施和应用团队各司其职。本章将以若依项目为例，实战部署 Envoy Gateway 并实现高级流量路由。

1 Gateway的概念

1.1 什么是Gateway

Gateway API 是 Kubernetes 官方下一代"流量入口"标准，用来统一网关、负载均衡和路由管理。它通过一组新的 CRD 拆分了 Ingress 的角色和功能，使其更灵活、更可扩展、也更易于团队协作。

1.2 资源类型

Gateway API 具有四种稳定的 API 类别：

  • GatewayClass： 定义网关的类型，实现网关的控制器管理（如 Envoy, Istio, Nginx ）。

  • Gateway： 定义流量处理基础设施（例如云负载均衡器）的一个实例。

  • HTTPRoute： 定义特定于 HTTP 的规则，用于将流量从 Gateway 监听器映射到后端网络端点的某种呈现。 这些端点通常表示为 Service。

  • GRPCRoute： 定义特定于 gRPC 的规则，用于将流量从 Gateway 监听器映射到后端网络端点的某种呈现。 这些端点通常表示为 Service。

1.3 Gateway 和 ingress 的区别

维度 Ingress Gateway API
协议 仅 HTTP HTTP/TCP/UDP/TLS/GRPC
扩展 依赖 annotation 原生扩展字段
架构 单一资源 多层：Class/Gateway/Route
多租户 不支持 强支持（网关与路由权限分离）
服务网格支持 不直观 深度整合（Nginx、Istio、Envoy）
标准化 弱 强、实现更一致

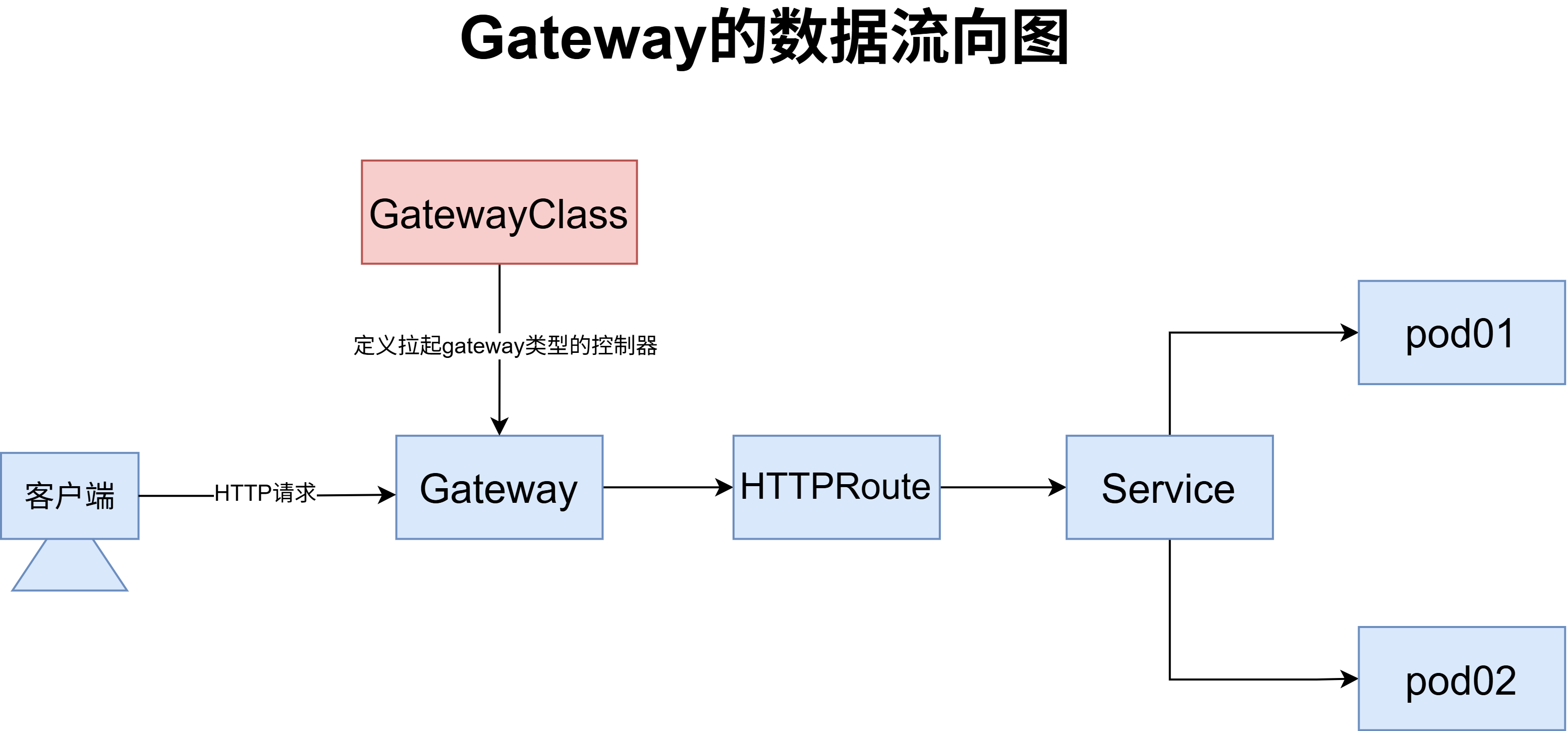

1.4 数据流向

2 环境准备

此实验所使用的是 k8s-v1.23

节点 IP 角色
master01 192.168.10.80 控制平面
node01 192.168.10.81 工作节点
node02 192.168.10.82 工作节点
MySQL 192.168.10.83 数据库

3 镜像准备

3.1 拉取镜像

bash 复制代码
docker pull swr.cn-north-4.myhuaweicloud.com/ddn-k8s/docker.io/openjdk:8-jdk && docker tag  swr.cn-north-4.myhuaweicloud.com/ddn-k8s/docker.io/openjdk:8-jdk openjdk:8-jdk

docker pull swr.cn-north-4.myhuaweicloud.com/ddn-k8s/docker.io/library/nginx:1.25 && docker tag  swr.cn-north-4.myhuaweicloud.com/ddn-k8s/docker.io/library/nginx:1.25 nginx:1.25

docker pull swr.cn-north-4.myhuaweicloud.com/ddn-k8s/docker.io/library/redis:6.2.17 && docker tag  swr.cn-north-4.myhuaweicloud.com/ddn-k8s/docker.io/library/redis:6.2.17  redis:6.2.17

docker pull swr.cn-north-4.myhuaweicloud.com/ddn-k8s/docker.io/envoyproxy/gateway:v1.0.0 && docker tag  swr.cn-north-4.myhuaweicloud.com/ddn-k8s/docker.io/envoyproxy/gateway:v1.0.0  envoyproxy/gateway:v1.0.0

docker pull swr.cn-north-4.myhuaweicloud.com/ddn-k8s/docker.io/envoyproxy/envoy:distroless-v1.29.2 && docker tag  swr.cn-north-4.myhuaweicloud.com/ddn-k8s/docker.io/envoyproxy/envoy:distroless-v1.29.2 envoyproxy/envoy:distroless-v1.29.2

docker pull swr.cn-north-4.myhuaweicloud.com/ddn-k8s/docker.io/envoyproxy/gateway-dev:72c0cc7 && docker tag  swr.cn-north-4.myhuaweicloud.com/ddn-k8s/docker.io/envoyproxy/gateway-dev:72c0cc7 envoyproxy/gateway-dev:72c0cc7

3.2 后端镜像

bash 复制代码
# 安装工具
yum install -y maven npm

# 下载ry
git clone https://gitee.com/y_project/RuoYi-Vue.git

# 修改配置
vim RuoYi-Vue/ruoyi-admin/src/main/resources/application-druid.yml
-----------------------------------------------------------------------------------------
spring:
  datasource:
    type: com.alibaba.druid.pool.DruidDataSource
    driverClassName: com.mysql.cj.jdbc.Driver
    druid:
      master:
        url: jdbc:mysql://192.168.10.83:3306/ry?useUnicode=true&characterEncoding=utf8&useSSL=false&serverTimezone=Asia/Shanghai
        username: ruoyi
        password: 123456
#----------------------------------------------------------------------------------------
vim RuoYi-Vue/ruoyi-admin/src/main/resources/application.yml
-----------------------------------------------------------------------------------------
spring:
  redis:
    host: redis       # K8s 内部 Service 名称
    port: 6379
    database: 0
    password:
    timeout: 10s
#----------------------------------------------------------------------------------------
# 本地打包
cd /opt/ry/RuoYi-Vue
mvn clean package

# 构建推送
cd /opt/ry/RuoYi-Vue/ruoyi-admin/target
vim Dockerfile
-----------------------------------------------------------------------------------------
FROM openjdk:8-jdk
WORKDIR /app
COPY ruoyi-admin.jar app.jar
EXPOSE 8080
ENTRYPOINT ["java","-Djava.awt.headless=true","-jar","app.jar"]
#----------------------------------------------------------------------------------------
docker build -t ruoyi-admin:v1.0 .
docker push ruoyi-admin:v1.0

# 将镜像传给node节点
docker save -o ruoyi-admin-v1.0.tar ruoyi-admin:v1.0
scp ruoyi-admin-v1.0.tar root@node01:/opt
scp ruoyi-admin-v1.0.tar root@node02:/opt

docker load -i ruoyi-admin-v1.0.tar

3.3 前端镜像

bash 复制代码
# 构建镜像
cd ruoyi-ui
npm install
npm run build:prod

# 编写配置文件
vim nginx.conf
-----------------------------------------------------------------------------------------
server {
    listen 80;

    location / {
        root   /usr/share/nginx/html;
        index  index.html;
        try_files $uri $uri/ /index.html;
    }

    location /prod-api/ {
        proxy_pass http://ruoyi-admin:8080/;
        proxy_set_header Host $host;
        proxy_set_header X-Real-IP $remote_addr;
    }
}
#----------------------------------------------------------------------------------------

vim Dockerfile
-----------------------------------------------------------------------------------------
FROM nginx:1.25
COPY dist/ /usr/share/nginx/html/
COPY nginx.conf /etc/nginx/conf.d/default.conf
#----------------------------------------------------------------------------------------

# 构建推送
docker build -t ruoyi-ui:v1.0 .
docker push ruoyi-ui:v1.0

# 将镜像传给node节点
docker save -o ruoyi-ui-v1.0.tar ruoyi-ui:v1.0
scp ruoyi-ui-v1.0.tar root@node01:/opt
scp ruoyi-ui-v1.0.tar root@node02:/opt

docker load -i ruoyi-ui-v1.0.tar

4 部署前后端数据库

4.1 部署MySQL 数据

bash 复制代码
# 登入数据库
mysql -uroot -p123456

# 创建一个 ry 的数据库
CREATE DATABASE ry DEFAULT CHARACTER SET utf8mb4 COLLATE utf8mb4_general_ci;
# 查看库
SHOW DATABASES;
# 退出库
CTRL+D

# 下载若依数据库脚本
git clone https://gitee.com/y_project/RuoYi-Vue.git

cd RuoYi-Vue/sql

# 导入数据
mysql -uroot -p ry < ry_*.sql
mysql -uroot -p ry < quartz.sql

# 验证
USE ry;
SHOW TABLES;

# 开启远程访问(修改后重启 systemctl restart mysqld )
vim /etc/my.cnf
-----------------------------------------------------------------------------------------
bind-address = 0.0.0.0

# 授权远程访问
CREATE USER 'ruoyi'@'%' IDENTIFIED BY '123456';
GRANT ALL PRIVILEGES ON ry.* TO 'ruoyi'@'%';
FLUSH PRIVILEGES;

# 验证远程连接
mysql -h 192.168.10.83 -u ruoyi -p

4.2 完整 K8s YAML

bash 复制代码
vim ruoyi-full.yaml
-----------------------------------------------------------------------------------------
apiVersion: v1
kind: Namespace
metadata:
  name: ruoyi
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: redis
  namespace: ruoyi
spec:
  replicas: 1
  selector:
    matchLabels:
      app: redis
  template:
    metadata:
      labels:
        app: redis
    spec:
      containers:
      - name: redis
        image: redis:6.2.17
        ports:
        - containerPort: 6379
---
apiVersion: v1
kind: Service
metadata:
  name: redis
  namespace: ruoyi
spec:
  selector:
    app: redis
  ports:
  - port: 6379
---
apiVersion: v1
kind: ConfigMap
metadata:
  name: ruoyi-config
  namespace: ruoyi
data:
  "SPRING_DATASOURCE_URL: jdbc:mysql://192.168.10.83:3306/ruoyi?useUnicode=true&characterEncoding=utf8&serverTimezone=Asia/Shanghai"
  SPRING_DATASOURCE_USERNAME: "ruoyi"
  SPRING_DATASOURCE_PASSWORD: "123456"
  SPRING_REDIS_HOST: "redis"
  SPRING_REDIS_PORT: "6379"
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: ruoyi-admin
  namespace: ruoyi
spec:
  replicas: 2
  selector:
    matchLabels:
      app: ruoyi-admin
  template:
    metadata:
      labels:
        app: ruoyi-admin
    spec:
      containers:
      - name: ruoyi-admin
        image: ruoyi-admin:v1.0
        imagePullPolicy: Always
        ports:
        - containerPort: 8080
        envFrom:
        - configMapRef:
            name: ruoyi-config
---
apiVersion: v1
kind: Service
metadata:
  name: ruoyi-admin
  namespace: ruoyi
spec:
  selector:
    app: ruoyi-admin
  ports:
  - port: 8080
    targetPort: 8080
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: ruoyi-ui
  namespace: ruoyi
spec:
  replicas: 2
  selector:
    matchLabels:
      app: ruoyi-ui
  template:
    metadata:
      labels:
        app: ruoyi-ui
    spec:
      containers:
      - name: ruoyi-ui
        image: ruoyi-ui:v1.0
        ports:
        - containerPort: 80
---
apiVersion: v1
kind: Service
metadata:
  name: ruoyi-ui
  namespace: ruoyi
spec:
  selector:
    app: ruoyi-ui
  ports:
  - port: 80
    targetPort: 80

5 部署Gateway

5.1 安装 Gateway API (CRD资源)

bash 复制代码
wget https://github.com/kubernetes-sigs/gateway-api/releases/download/v1.0.0/standard-install.yaml

kubectl apply -f standard-install.yaml

5.2 安装 Envoy Gateway

bash 复制代码
wget https://github.com/envoyproxy/gateway/releases/download/v1.0.0/install.yaml

# 修改镜像拉取策略为IfNotPresent
sed -i 's/imagePullPolicy:[[:space:]]*Always/imagePullPolicy: IfNotPresent/g' install.yaml

kubectl apply -f install.yaml

5.3 安装 Gayeway

5.3.1 部署gateway资源
复制代码
---
apiVersion: gateway.networking.k8s.io/v1
kind: GatewayClass
metadata:
  name: eg
spec:
  controllerName: gateway.envoyproxy.io/gatewayclass-controller
---
apiVersion: gateway.networking.k8s.io/v1
kind: Gateway
metadata:
  name: ruoyi-gateway
  namespace: ruoyi
spec:
  gatewayClassName: eg
  listeners:
  - name: http
    port: 80
    protocol: HTTP
---
apiVersion: gateway.networking.k8s.io/v1
kind: HTTPRoute
metadata:
  name: ruoyi-route
  namespace: ruoyi
spec:
  parentRefs:
  - name: ruoyi-gateway
  rules:
  - matches:
    - path:
        type: PathPrefix
        value: /
    backendRefs:
    - name: ruoyi-ui
      port: 80
5.3.2 修改配置
bash 复制代码
# 把LoadBalancer改为NodePort
kubectl get svc -n envoy-gateway-system

kubectl patch service envoy-ruoyi-ruoyi-gateway-1ef7723c -n envoy-gateway-system -p '{"spec":{"type":"NodePort"}}'

# 增加pod数量
kubectl get deployment -n envoy-gateway-system

kubectl scale deployment envoy-ruoyi-ruoyi-gateway-1ef7723c -n envoy-gateway-system --replicas=2

6 访问测试

bash 复制代码
curl 192.168.10.81:30269

# 浏览器访问
192.168.10.81:30269

7 总结

本章围绕 Gateway API 展开，从理论到实践全面介绍了其在 Kubernetes 环境中的应用。通过部署若依项目并结合 Envoy Gateway，我们实现了以下目标：

  • 理解 Gateway API 的核心资源模型：包括 GatewayClass、Gateway、HTTPRoute 等，明确了它们的分工与协作关系。
  • 掌握 Gateway API 与传统 Ingress 的区别：从协议支持、扩展性、多租户支持等多个维度进行对比，突出 Gateway API 的优势。
  • 完成完整的应用部署与流量接入：从前端到后端，再到数据库，完整构建了一套微服务应用，并通过 Gateway API 实现统一流量入口。
  • 体验 Envoy Gateway 的实际部署与配置：包括 CRD 安装、Gateway 资源配置、服务类型调整等操作，为后续生产环境的使用打下基础。

Gateway API 作为 Kubernetes 流量管理的下一代标准，正在被越来越多的网关控制器（如 Envoy、Istio、Nginx）所支持。掌握它，不仅有助于提升集群流量治理能力，也为未来多云、多集群场景下的统一路由管理奠定基础。
