gsap 配置解读 --3

drawSVG 是什么

js 复制代码

  <div class="card">
    <h1>案例 15：DrawSVG 绘制路径</h1>
    <p>DrawSVGPlugin 可以控制路径的绘制百分比。</p>
    <svg viewBox="0 0 200 200">
      <path id="path" class="stroke" d="M40 100 C40 40, 160 40, 160 100 C160 160, 40 160, 40 100" />
    </svg>
    <button id="play">绘制路径</button>
  </div>
  <script src="https://cdn.jsdelivr.net/npm/gsap@3.14.1/dist/gsap.min.js"></script>

  <script src="https://cdn.jsdelivr.net/npm/gsap@3.14.1/dist/DrawSVGPlugin.min.js"></script>
  <script>
    const path = document.querySelector("#path");
    const playButton = document.querySelector("#play");

    // 注册 DrawSVGPlugin
    gsap.registerPlugin(DrawSVGPlugin);

    // drawSVG: "0% 100%" 表示从头绘制到尾
    const tween = gsap.fromTo(
      path,
      { drawSVG: "0% 0%" },
      { drawSVG: "0% 100%", duration: 1.6, ease: "power2.out", paused: true }
    );

    playButton.addEventListener("click", () => {
      tween.restart();
    });
  </script>

drawSVG 是 GSAP（GreenSock Animation Platform）官方提供的一个强大插件 ------ DrawSVGPlugin 的核心功能，专门用于以动画方式"绘制"或"擦除" SVG 路径（<path>、<line>、<polyline>、<polygon>、<rect>、<circle> 等），实现类似"手绘"、"描边动画"的效果。

📌 你的代码解释：

js 复制代码

gsap.fromTo(
  path,
  { drawSVG: "0% 0%" },      // 起始状态：路径完全未绘制（0% 到 0%）
  { drawSVG: "0% 100%", duration: 1.6, ease: "power2.out", paused: true }
);

这段代码的作用是：

让 SVG 路径从"完全隐藏"状态，平滑地"画出来"，直到完整显示整个路径。

点击按钮后，调用 tween.restart() 重新播放这个绘制动画。

✅ `drawSVG` 的工作原理

SVG 路径本身是一条"线"，但默认是立即完整显示 的。
DrawSVGPlugin 通过动态控制 SVG 的 stroke-dasharray 和 stroke-dashoffset 属性，来只显示路径的一部分，从而模拟"绘制"过程。

drawSVG: "0% 0%" → 显示 0% 到 0% → 完全隐藏
drawSVG: "0% 50%" → 显示前 50%
drawSVG: "0% 100%" → 显示全部 → 完整路径
drawSVG: "100% 100%" → 也完全隐藏（可以用来做"擦除"效果）

💡 它支持百分比（"0% 100%"）、绝对长度（"0px 200px"）或关键词（"start", "end"）。

🔧 常见用法示例

1. 从头到尾绘制（你的例子）

js 复制代码

{ drawSVG: "0% 100%" }

2. 从尾到头绘制（反向）

js 复制代码

{ drawSVG: "100% 0%" } // 注意顺序：起始 > 结束 = 反向

3. 中间一段高亮（常用于进度指示）

js 复制代码

{ drawSVG: "40% 60%" }

4. 擦除效果（从完整到消失）

js 复制代码

gsap.to(path, { drawSVG: "0% 0%", duration: 1 });

5. 循环绘制 + 擦除

js 复制代码

gsap.to(path, {
  drawSVG: "0% 100%",
  duration: 1,
  yoyo: true,
  repeat: -1
});

✅ 支持的 SVG 元素

元素	是否支持
`<path>`	✅ 最常用
`<line>`	✅
`<polyline>`	✅
`<polygon>`	✅
`<rect>`	✅（需有 `stroke`）
`<circle>` / `<ellipse>`	✅
`<text>`	❌（不支持，但可用 `textPath` 包裹路径）

⚠️ 要求元素必须有 stroke（描边） ，且 stroke-width > 0。填充（fill）不影响绘制动画。

🎨 样式建议（CSS）

css 复制代码

.stroke {
  fill: none;           /* 通常设为无填充 */
  stroke: #3b82f6;      /* 描边颜色 */
  stroke-width: 4;      /* 描边宽度 */
  stroke-linecap: round;/* 线帽样式（可选）*/
}

⚠️ 注意事项

必须注册插件：
js 复制代码
```
gsap.registerPlugin(DrawSVGPlugin);
```
路径必须是"单一线条"

复杂组合路径（如多个子路径）可能表现异常，建议简化或拆分。
性能优秀
DrawSVGPlugin 内部优化良好，即使在低端设备上也能流畅运行。

与 ScrollTrigger 结合极佳

常用于"滚动触发动画"：

js 复制代码

gsap.to(path, {
  scrollTrigger: ".section",
  drawSVG: "0% 100%",
  duration: 1
});

✅ 总结

术语	含义
`drawSVG`	GSAP 的 `DrawSVGPlugin` 提供的属性，用于控制 SVG 路径的"绘制进度"
典型值	`"0% 0%"`（隐藏）、`"0% 100%"`（完整绘制）、`"100% 0%"`（反向绘制）

EaselPlugin是什么

js 复制代码

<div class="card">
    <h1>案例 16：EaselPlugin + Canvas</h1>
    <p>用 GSAP 驱动 EaselJS 的对象属性。</p>
    <canvas id="stage" width="420" height="220"></canvas>
    <button id="play">播放动画</button>
  </div>
  <script src="https://code.createjs.com/1.0.0/easeljs.min.js"></script>
  <script src="https://cdn.jsdelivr.net/npm/gsap@3.14.1/dist/gsap.min.js"></script>

  <script src="https://cdn.jsdelivr.net/npm/gsap@3.14.1/dist/EaselPlugin.min.js"></script>
  <script>
    const canvas = document.querySelector("#stage");
    const playButton = document.querySelector("#play");

    // 创建 EaselJS 舞台与图形
    const stage = new createjs.Stage(canvas);
    const circle = new createjs.Shape();
    circle.graphics.beginFill("#38bdf8").drawCircle(0, 0, 26);
    circle.x = 60;
    circle.y = 110;
    stage.addChild(circle);
    stage.update();

    // 注册 EaselPlugin
    gsap.registerPlugin(EaselPlugin);

    // GSAP 让 EaselJS 图形移动与缩放
    const tween = gsap.to(circle, {
      x: 360,
      scaleX: 1.4,
      scaleY: 1.4,
      duration: 1.4,
      ease: "power2.out",
      paused: true
    });

    // 每帧刷新舞台
    gsap.ticker.add(() => {
      stage.update();
    });

    playButton.addEventListener("click", () => {
      tween.restart();
    });
  </script>

EaselJS 是 CreateJS 套件中的一个核心库 ，专门用于在 HTML5 <canvas> 画布上进行高性能的 2D 图形绘制与交互开发。它提供了一套类似 Flash/ActionScript 的面向对象 API，让开发者能轻松创建、操作和动画化矢量图形、位图、文本等元素。

📌 在你的代码中，EaselJS 的作用是：

创建一个 Canvas 舞台（Stage）
绘制一个圆形（Shape）并添加到舞台上
通过 GSAP + EaselPlugin 控制该圆形的位置和缩放

而 EaselPlugin 是 GSAP 的一个官方插件，让 GSAP 能直接动画化 EaselJS 对象的属性（如 x, y, scaleX, rotation 等），并自动触发舞台重绘。

✅ EaselJS 核心概念

概念	说明
`Stage`	代表整个 `<canvas>` 画布，是所有显示对象的容器
`DisplayObject`	所有可视对象的基类（如 `Shape`, `Bitmap`, `Text`, `Container`）
`Shape`	用于绘制矢量图形（圆、矩形、路径等）
`Ticker`	EaselJS 自带的帧循环（但你的代码用的是 GSAP 的 `ticker` 来更新舞台）

🔍 你的代码逐行解析

js 复制代码

// 1. 创建 EaselJS 舞台
const stage = new createjs.Stage(canvas);

// 2. 创建一个圆形 Shape
const circle = new createjs.Shape();
circle.graphics.beginFill("#38bdf8").drawCircle(0, 0, 26); // 画一个半径26的圆
circle.x = 60;
circle.y = 110;

// 3. 将圆形添加到舞台
stage.addChild(circle);

// 4. 首次渲染（否则看不到）
stage.update();

js 复制代码

// 5. 注册 GSAP 插件
gsap.registerPlugin(EaselPlugin);

// 6. 用 GSAP 动画化 EaselJS 对象！
const tween = gsap.to(circle, {
  x: 360,       // EaselJS 对象的 x 属性
  scaleX: 1.4,  // 缩放
  scaleY: 1.4,
  duration: 1.4,
  ease: "power2.out",
  paused: true
});

js 复制代码

// 7. 关键：每帧刷新 Canvas！
gsap.ticker.add(() => {
  stage.update(); // 告诉 EaselJS 重新绘制整个舞台
});

💡 如果没有 stage.update()，Canvas 不会更新，动画就"看不见"！

✅ 为什么需要 `EaselPlugin`？

EaselJS 对象的属性（如 x, scaleX）不是直接作用于 DOM 或 CSS，而是存储在 JavaScript 对象中。
GSAP 默认不知道如何"读取/写入"这些属性，也不知道何时需要调用 stage.update()。
EaselPlugin 桥接了 GSAP 和 EaselJS ：
- 自动识别 createjs.DisplayObject
- 正确设置/获取 x, y, rotation, scaleX/Y, alpha 等属性
- （可选）自动调用 stage.update()（但你的代码手动用 gsap.ticker 控制，更灵活）

🎯 EaselJS 的典型应用场景

场景	说明
游戏开发	2D 小游戏（平台跳跃、射击、解谜等）
数据可视化	动态图表、交互式信息图
广告 Banner	HTML5 富媒体广告（替代 Flash）
教育/演示动画	复杂交互动画、流程演示
Canvas UI 组件	自定义控件、非 DOM 的界面

⚠️ 注意事项

性能 vs DOM

Canvas 适合大量图形或高频更新（如游戏），但不支持 SEO、无障碍访问（a11y）。简单 UI 优先用 DOM + CSS。
坐标系

EaselJS 使用标准 Canvas 坐标系：左上角 (0,0)，向右为 X+，向下为 Y+。
事件处理

EaselJS 支持鼠标/触摸事件（circle.on("click", handler)），但需启用：
js 复制代码
```
stage.enableMouseOver(10); // 启用 hover
```
替代方案

现代项目也可考虑：
- 纯 Canvas + requestAnimationFrame
- PixiJS（更强大，支持 WebGL）
- Three.js（3D）
- SVG + GSAP（矢量、可访问性好）

✅ 总结

术语	含义
EaselJS	一个基于 HTML5 Canvas 的 2D 图形库，提供类似 Flash 的开发体验
EaselPlugin	GSAP 插件，让 GSAP 能无缝动画化 EaselJS 对象的属性

你的代码展示了 "用 GSAP 驱动 Canvas 图形动画" 的经典模式：

EaselJS 负责 图形创建与渲染
GSAP 负责 复杂缓动、时间控制、序列编排
gsap.ticker 负责 每帧刷新画面

这种组合在需要精细控制 Canvas 动画时非常高效！

Flip 是什么

js 复制代码

<div class="card">
    <h1>案例 17：Flip 位置变换</h1>
    <p>Flip 能把布局切换变成平滑动画。</p>
    <div class="grid" id="grid">
      <div class="item highlight">A</div>
      <div class="item">B</div>
      <div class="item">C</div>
      <div class="item">D</div>
      <div class="item">E</div>
      <div class="item">F</div>
    </div>
    <button id="toggle">切换布局</button>
  </div>
  <script src="https://cdn.jsdelivr.net/npm/gsap@3.14.1/dist/gsap.min.js"></script>

  <script src="https://cdn.jsdelivr.net/npm/gsap@3.14.1/dist/Flip.min.js"></script>
  <script>
    const grid = document.querySelector("#grid");
    const toggleButton = document.querySelector("#toggle");
    let expanded = false;

    // 注册 Flip 插件
    gsap.registerPlugin(Flip);

    toggleButton.addEventListener("click", () => {
      const items = gsap.utils.toArray(".item");

      // 记录布局状态
      const state = Flip.getState(items);

      // 切换布局
      expanded = !expanded;
      grid.style.gridTemplateColumns = expanded ? "repeat(2, 1fr)" : "repeat(3, 1fr)";
      items[0].classList.toggle("highlight", expanded);
      items[0].style.gridColumn = expanded ? "span 2" : "auto";

      // 用 Flip 生成补间动画
      Flip.from(state, {
        duration: 0.8,
        ease: "power2.inOut",
        stagger: 0.04
      });
    });
  </script>

Flip 是 GSAP（GreenSock Animation Platform）官方提供的一个革命性插件 ------ FlipPlugin ，它的名字是 "First, Last, Invert, Play" 的缩写，是一种高效实现布局变换平滑动画的技术。

🎯 核心思想："记录变化前后的状态，自动生成中间过渡动画"

你不需要手动计算元素移动了多少像素、缩放了多少倍------
只需改变 DOM 结构或 CSS 布局（如 grid、flex、class、style），Flip 会自动检测差异并补间！

📌 你的代码解释：

js 复制代码

// 1. 记录当前所有 .item 元素的状态（位置、尺寸等）
const state = Flip.getState(items);

// 2. 改变布局（这是"瞬间"的，没有动画）
expanded = !expanded;
grid.style.gridTemplateColumns = expanded ? "repeat(2, 1fr)" : "repeat(3, 1fr)";
items[0].classList.toggle("highlight", expanded);
items[0].style.gridColumn = expanded ? "span 2" : "auto";

// 3. 让 Flip 从"旧状态"动画到"新状态"
Flip.from(state, {
  duration: 0.8,
  ease: "power2.inOut",
  stagger: 0.04
});

✅ 效果：点击按钮后，网格从 3 列变为 2 列，第一个 item 跨两列并高亮，其他元素平滑地移动、缩放到新位置，而不是"跳变"。

🔍 Flip 的工作原理（F.L.I.P.）

步骤	含义	你的代码中
F - First	记录元素变化前的位置/尺寸	`Flip.getState(items)`
L - Last	应用新的布局（DOM/CSS 改变）	修改 `gridTemplateColumns` 和 `gridColumn`
I - Invert	通过 `transform` 将元素视觉上"倒回"到原始位置（用户看不见这一步）	Flip 内部自动完成
P - Play	动画 `transform` 回到新位置，形成平滑过渡	`Flip.from(state, {...})`

💡 这种技术避免了强制重排（reflow），性能极高！

✅ Flip 的核心优势

优势	说明
零计算	无需手动算 `x`, `y`, `width`, `height`
自动处理复杂布局	支持 Grid、Flexbox、绝对定位、浮动等
高性能	只使用 `transform` 和 `opacity`，60fps 流畅
智能匹配元素	自动根据 DOM 节点或 `key` 属性关联前后元素
支持嵌套、增删元素	可配合 `onEnter`, `onLeave` 处理新增/移除项

🔧 常见用法扩展

1. 指定唯一 key（推荐用于动态列表）

js 复制代码

// 给每个 item 加 data-id
<div class="item" data-flip-id="A">A</div>

// Flip 会按 data-flip-id 匹配元素
Flip.from(state, {
  absolute: true, // 使用绝对定位避免布局抖动
  simple: true    // 简化动画（仅位移+缩放）
});

2. 处理新增/删除元素

js 复制代码

Flip.from(state, {
  onEnter: (elements) => gsap.from(elements, { opacity: 0, scale: 0 }), // 新增项淡入
  onLeave: (elements) => gsap.to(elements, { opacity: 0 })              // 移除项淡出
});

3. 与 React/Vue 集成

在虚拟 DOM 更新后调用 Flip.getState() → 触发渲染 → 调用 Flip.from()，实现声明式布局动画。

⚠️ 注意事项

必须注册插件 ：
js 复制代码
```
gsap.registerPlugin(Flip);
```
元素需有明确尺寸和位置 （避免 display: none 或未渲染状态）
默认使用相对定位 ，若布局跳动可加 absolute: true
不适用于纯颜色/文本内容变化（那是 CSS Transition 的领域）

✅ 总结

术语	含义
`Flip` (FlipPlugin)	GSAP 插件，通过记录布局前后状态，自动生成平滑的元素位置/尺寸变换动画

你的代码是一个典型的 "响应式网格布局切换" 示例，广泛应用于：

卡片列表 ↔ 网格视图切换
侧边栏展开/收起
动态表单布局调整
数据可视化重排

💡 一句话记住 Flip ：
"改 CSS，记状态，自动生成动画" ------ 布局动画从未如此简单！

什么是GSDevTools

js 复制代码

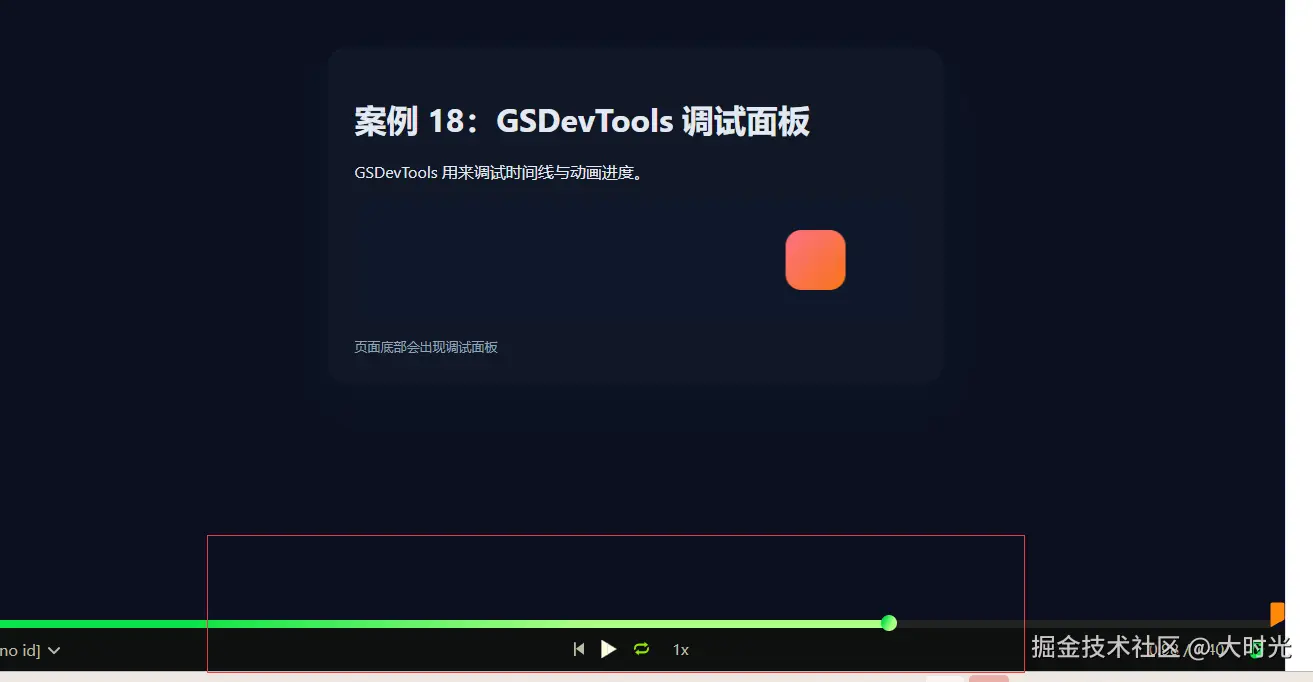

 <div class="card">
      <h1>案例 18：GSDevTools 调试面板</h1>
      <p>GSDevTools 用来调试时间线与动画进度。</p>
      <div class="stage">
        <div class="block" id="block"></div>
      </div>
      <div class="hint">页面底部会出现调试面板</div>
    </div>
<script src="https://cdn.jsdelivr.net/npm/gsap@3.14.1/dist/gsap.min.js"></script>

<script src="https://cdn.jsdelivr.net/npm/gsap@3.14.1/dist/GSDevTools.min.js"></script>
    <script>
      const block = document.querySelector("#block");

      // 创建一个循环时间线
      const timeline = gsap.timeline({ repeat: -1, yoyo: true });
      timeline.to(block, { x: 460, duration: 1.4, ease: "power2.inOut" });
      timeline.to(block, { rotation: 180, duration: 0.8, ease: "power2.inOut" }, 0);

      // 创建调试面板
      GSDevTools.create({ animation: timeline });
    </script>

什么是 InertiaPlugin

js 复制代码

<div class="card">
    <h1>案例 19：Inertia 惯性拖拽</h1>
    <p>松手后带惯性滑动。</p>
    <div class="stage">
      <div class="ball" id="ball"></div>
    </div>
    <div class="hint">拖动小球后快速松手</div>
  </div>
  <script src="https://cdn.jsdelivr.net/npm/gsap@3.14.1/dist/gsap.min.js"></script>

  <script src="https://cdn.jsdelivr.net/npm/gsap@3.14.1/dist/Draggable.min.js"></script>
  <script src="https://cdn.jsdelivr.net/npm/gsap@3.14.1/dist/InertiaPlugin.min.js"></script>
  <script>
    const ball = document.querySelector("#ball");

    // 注册插件
    gsap.registerPlugin(Draggable, InertiaPlugin);

    // 开启惯性效果
    Draggable.create(ball, {
      type: "x,y",
      bounds: ".stage",
      inertia: true
    });
  </script>

就是添加这个属性是否开启惯性 inertia: true

MotionPathPlugin是什么

js 复制代码

<div class="card">
      <h1>案例 20：MotionPath 路径运动</h1>
      <p>让元素沿着 SVG 路径运动。</p>
      <svg viewBox="0 0 420 220">
        <path
          id="track"
          class="path"
          d="M20 180 C120 40, 300 40, 400 180"
        />
        <circle id="dot" class="dot" r="10" cx="20" cy="180"></circle>
      </svg>
      <button id="play">沿路径运动</button>
    </div>
  <script src="https://cdn.jsdelivr.net/npm/gsap@3.14.1/dist/gsap.min.js"></script>

  <script src="https://cdn.jsdelivr.net/npm/gsap@3.14.1/dist/MotionPathHelper.min.js"></script>
  <script src="https://cdn.jsdelivr.net/npm/gsap@3.14.1/dist/MotionPathPlugin.min.js"></script>
    <script>
      const dot = document.querySelector("#dot");
      const track = document.querySelector("#track");
      const playButton = document.querySelector("#play");

      // 注册 MotionPathPlugin
      gsap.registerPlugin(MotionPathPlugin);

      const tween = gsap.to(dot, {
        duration: 1.8,
        ease: "power1.inOut",
        motionPath: {
          path: track,
          align: track,
          alignOrigin: [0.5, 0.5]
        },
        paused: true
      });

      playButton.addEventListener("click", () => {
        tween.restart();
      });
    </script>

motionPath 是 GSAP（GreenSock Animation Platform） 动画库中的一个强大功能，由 MotionPathPlugin 插件提供，用于让元素沿着指定的 路径（path） 进行动画运动。

📌 简单定义：

motionPath 允许你将一个 DOM 元素（如 <div>、<circle> 等）沿着 SVG 路径（<path>、<circle>、<rect> 等）或一组坐标点进行平滑移动，并可自动旋转以对齐路径方向。

✅ 核心特性：

路径支持多种格式：
- SVG 的 <path> 元素（最常用）
- 其他 SVG 形状（如 <circle>, <rect>, <polygon>）
- 一组 {x, y} 坐标点组成的数组
- 字符串形式的 SVG 路径数据（d 属性）
自动对齐（align）：
- 可通过 align: path 让元素在移动时朝向路径切线方向（比如让飞机头始终指向飞行方向）。
- alignOrigin 控制对齐的"锚点"，例如 [0.5, 0.5] 表示元素中心对齐。
精确控制：
- 支持 start 和 end 属性，控制沿路径的起止位置（0 到 1）。
- 可结合 GSAP 的时间轴、缓动函数（ease）、重复等高级功能。

js 复制代码

gsap.to(dot, {
  duration: 1.8,
  ease: "power1.inOut",
  motionPath: {
    path: track,           // 沿着 #track 这个 SVG 路径移动
    align: track,          // 元素方向对齐路径
    alignOrigin: [0.5, 0.5] // 以圆点中心为对齐基准
  },
  paused: true
});

#dot（一个小圆）会从路径起点 (20,180) 开始，
沿着贝塞尔曲线 M20 180 C120 40, 300 40, 400 180 移动到终点 (400,180)，
移动过程中，由于设置了 align，它会自动旋转以匹配路径的走向（虽然圆形看不出旋转，但如果是箭头就很明显）。

💡 注：圆形 (<circle>) 本身没有方向感，所以 align 效果不明显。若换成 <use> 引用一个飞机图标，就能看到"朝向路径"的效果。

🌟 应用场景：

游戏角色沿轨道移动
数据可视化中的动态轨迹
引导式 UI 动画（如教程提示沿路径走）
创意交互动画（如文字沿曲线飞入）

📚 官方文档：

👉 greensock.com/docs/v3/Plu...

总结：motionPath 是 GSAP 中实现"路径动画"的核心工具，让复杂轨迹运动变得简单、流畅且高度可控。

gsap 配置解读 --3

drawSVG 是什么

📌 你的代码解释：

✅ drawSVG 的工作原理

🔧 常见用法示例

1. 从头到尾绘制（你的例子）

2. 从尾到头绘制（反向）

3. 中间一段高亮（常用于进度指示）

4. 擦除效果（从完整到消失）

5. 循环绘制 + 擦除

✅ 支持的 SVG 元素

🎨 样式建议（CSS）

⚠️ 注意事项

✅ 总结

EaselPlugin是什么

📌 在你的代码中，EaselJS 的作用是：

✅ EaselJS 核心概念

🔍 你的代码逐行解析

✅ 为什么需要 EaselPlugin？

🎯 EaselJS 的典型应用场景

⚠️ 注意事项

✅ 总结

Flip 是什么

🎯 核心思想："记录变化前后的状态，自动生成中间过渡动画"

📌 你的代码解释：

🔍 Flip 的工作原理（F.L.I.P.）

✅ Flip 的核心优势

🔧 常见用法扩展

1. 指定唯一 key（推荐用于动态列表）

2. 处理新增/删除元素

3. 与 React/Vue 集成

⚠️ 注意事项

✅ 总结

什么是GSDevTools

什么是 InertiaPlugin

MotionPathPlugin是什么

📌 简单定义：

✅ 核心特性：

🌟 应用场景：

📚 官方文档：

✅ `drawSVG` 的工作原理

✅ 为什么需要 `EaselPlugin`？
