教程目标：模拟伦敦2015年人类活动热通量 (QF)

使用LQF模型 （包含在 QGIS 插件 UMEP 中）进行模拟，包括居民用能、交通、工业等。

Initial Practical steps

第一步：安装相关工具和 Python 依赖项

UMEP 是 QGIS 的一个插件，基于 Python 编写。

1、安装 QGIS 和 UMEP

下载并安装 QGIS（建议使用 LTR 长期支持版本，如 QGIS 3.28+）。
启动 QGIS → 插件 → 管理和安装插件 → 搜索 UMEP → 安装。
UMEP 将自动包含 LQF 模块。

2、安装 Python 库（只用于数据预处理）

打开终端或命令提示符，运行以下命令：

bash 复制代码

pip install pandas netCDF4

Windows 用户建议使用 OSGeo4W Shell 来运行这些命令。

第二步：下载基础数据文件

需要以下两个数据源：

官方提供的数据位于 UMEP 教程数据页面（或相应 GitHub 存储库）。

下载并解压 LQF_Inputs_1.zip，包含以下关键文件：

文件名	描述
`LondonBuildingProfiles.csv`	建筑能耗的季节性日变化（每小时、7天、6种季节）
`weeklyTraffic.csv`	一周内交通活动的每小时分布
`DataSources.nml`	指定输入数据路径及格式
`Parameters.nml`	模型运行参数配置
`griddedResidentialPopulation.*`	网格化住宅人口数据（GeoTIFF）
`dailyTemperature_2015.csv`	2015年每日气温数据（伦敦）

第三步：数据结构与用途说明

LondonBuildingProfiles.csv

包含建筑的耗能模式，用于模拟住宅、商业、电力/热力模块。

列名示例	描述
`hour`	每小时0-23
`weekday_Mar`	三月工作日
`weekend_Jul`	七月周末
...	总共42列（6个月 × 7天）

weeklyTraffic.csv

模拟道路交通的能量模块。
每小时×7天的交通指数（归一化）。

griddedResidentialPopulation.tif

栅格格式的住宅人口分布。
通常需与研究区域/建筑掩膜配准。

dailyTemperature_2015.csv

每日温度数据（单位：℃）。
某些工业/建筑模块可能需要温度控制调整。

第四步：在 QGIS 中运行 LQF 模型

步骤如下：

打开 QGIS → 工具栏点击 UMEP → Pre-Processor → LQF。
设置各数据源（指向 .nml 文件）：
- DataSources.nml 定义人口、建筑、交通等空间数据路径；
- Parameters.nml 定义模型参数（如是否考虑工业活动、建筑热效率等）。
设置输出目录。
点击 "Run"。

🎯 输出会在指定路径下生成多个栅格文件（通常为 GeoTIFF），例如：

QF_total.tif: 总人类热通量
QF_traffic.tif: 交通产生的热量
QF_building.tif: 建筑能耗
QF_industry.tif: 工业活动贡献（如果启用）

注意事项

执行 LQF 时务必核对栅格坐标系统统一（建议使用 British National Grid 或适配的 UTM）。
.nml 文件需手动检查路径是否正确（使用文本编辑器打开修改）。
当前版本的 LQF（1.2）不支持所有国家或城市的特殊用能行为，需适当调整输入匹配实际。

LQF 教程 1：简单的人类活动热流（QF）建模

教程目标

通过使用 LQF_Inputs_1.zip 中的数据与 LQF 数据库，利用 UMEP 插件在 QGIS 中对一个城市（如伦敦）进行简单的 人类活动热通量（QF） 建模。

准备数据（Preparing data）

一、准备输入数据

解压数据文件

下载并解压 LQF_Inputs_1.zip 至本地目录，例如：

text 复制代码

C:\LQFData\

将 LQF 数据库文件 （如 LQF_database_1.2.sqlite）也保存在此目录中。

解压后的目录应包含以下文件：

复制代码

C:\LQFData\
├── LondonBuildingProfiles.csv
├── weeklyTraffic.csv
├── Parameters.nml
├── DataSources.nml
├── griddedResidentialPopulation.shp        <-- 主 shapefile，含人口数据
└── dailyTemperature_2015.csv

二、配置 shapefile（人口与输出区域）

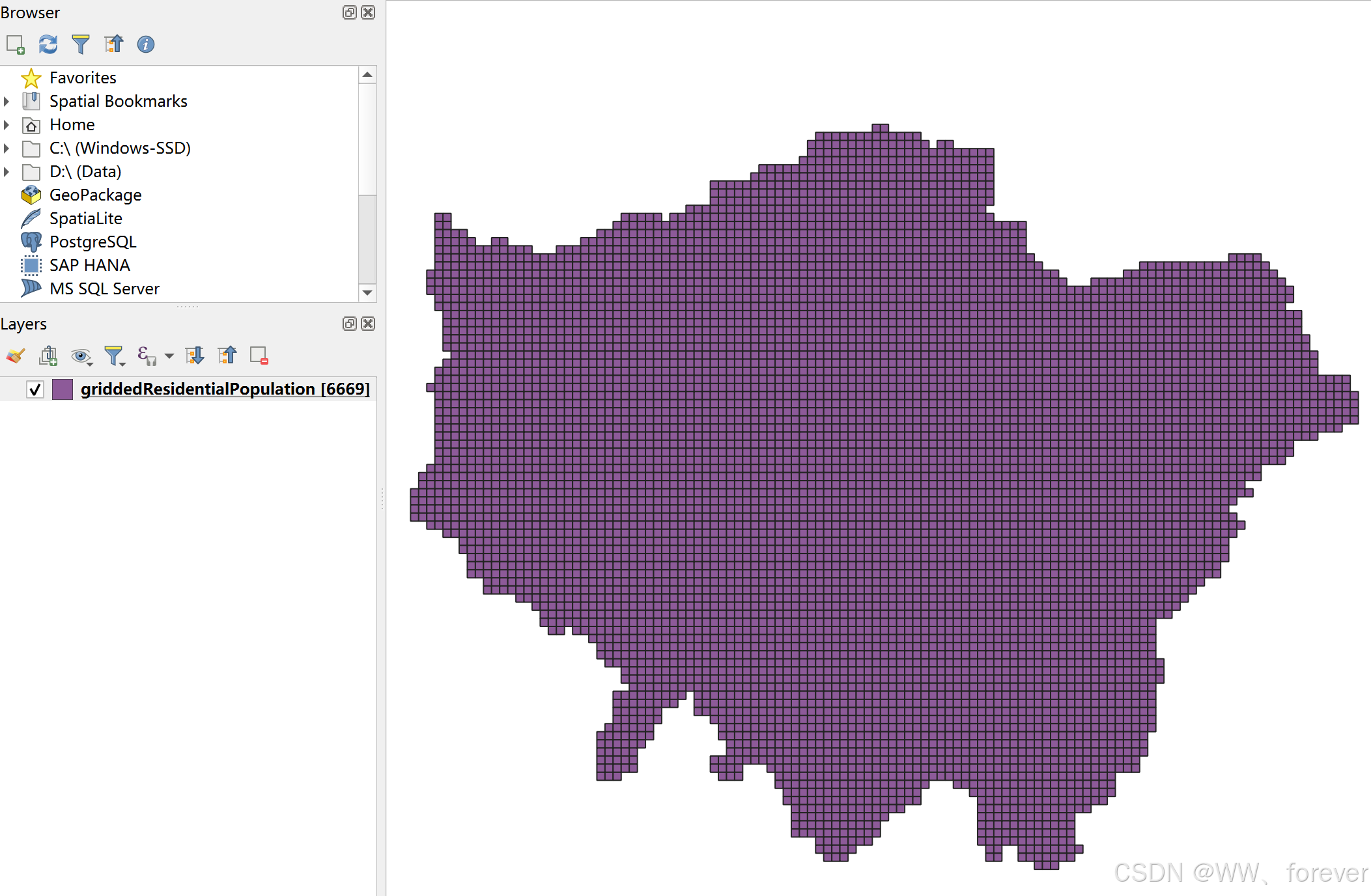

使用数据中自带的 griddedResidentialPopulation.shp 文件作为：

👉 模型输出区域 (Model Output Areas)：QF 结果格点数据的空间单元；
👉 人口数据来源 (Residential Population)：每单位格点内的人口总数。

LQF 模型对 shapefile 的要求如下：

属性	说明
文件路径	例如：`C:\LQFData\griddedResidentialPopulation.shp`
EPSG 代码	shapefile 的坐标投影系统代码（如 EPSG:27700 用于英国国家格网）
Feature ID 字段	用于唯一标识每个格点的字段名称（常为 `FID`、`ID` 或自定义字段）
起始日期	人口数据起始时间（最早建模所需时间点）

✅ 可在 QGIS 中右键图层 → 属性 → 按如下方式获取：

坐标系统（EPSG代码） ：点击"源"选项卡 → 查看坐标 Reference ID

Feature ID 字段名称：点击"字段"选项卡

三、验证人口属性字段

要求：shapefile 必须包含一个字段名为 Pop 的属性列，表示每个格点的人口数量。

⚠️ 注意：由于使用了人口栅格算法，该字段值通常 不是整数 （例如：12.6）

检查方法（在 QGIS 中）：

加载 griddedResidentialPopulation.shp
打开属性表
查找字段名是否为 Pop 且其值为人口估算值

如果未命名为 Pop，请：使用字段计算器复制或重命名该字段为 Pop

四、建模所需的 NML 配置文件

DataSources.nml

指定各类输入数据的路径，例如：

nml 复制代码

PATH_TO_POP_SHAPEFILE = "C:/LQFData/griddedResidentialPopulation.shp"
PATH_TO_TEMPERATURE_CSV = "C:/LQFData/dailyTemperature_2015.csv"
...

Parameters.nml

包含模型的运行参数，是否启用工业、交通模块等。

确保指向的文件路径正确、参数符合当前项目需求。

Set up the DataSources.nml file

DataSources.nml是一个 Fortran 格式的参数文件 ，用于告诉 LQF 模型：

所有必要文件的路径、
使用的 投影（EPSG）代码、
相关字段信息（如唯一ID、人口字段）、
起始日期等重要参数。

✅ 推荐使用例如 Notepad++ 或 VSCode 来编辑 .nml 文件。确保不要破坏语法结构，例如 &section_name ... /。

Add shapefile information

配置后的完整标准文件模板：

bash 复制代码

&outputAreas
   shapefile = 'C:/Some/Path/To/Files/griddedResidentialPopulation.shp'
   epsgCode = 32631
   featureIds = 'ID'
/
&residentialPop
   shapefiles = 'C:/Some/Path/To/Files/griddedResidentialPopulation.shp'
   startDates = '2011-01-01'
   epsgCodes = 32631
   featureIds = 'ID'

字段名	含义与用途
`shapefile`	shapefile 文件的完整路径，需要正斜杠 `/`
`epsgCode`	shapefile 的 EPSG 坐标系统代码，例如英国国家网格是 `27700`（尽量在 QGIS 中确认）
`featureIds`	shapefile 中用于标识每个区域的唯一字段名，如 `ID` 或 `FID`
`startDates`	对于人口数据的起始模拟日期，格式：`YYYY-MM-DD`
`dailyTemperature`	指向包含全年逐日平均温度的 CSV 文件路径
`path`（数据库）	LQF SQLite 数据库路径，包括建筑用能默认参数等

Add the LQF database and mean daily temperature files

bash 复制代码

&database
   path = 'C:/Some/Path/To/Files/LQFDatabase_V1-2.sqlite'
/

bash 复制代码

&temporal
    ! Air temperature each day for a year
    dailyTemperature = 'C:\Some\Path\To\Files \dailyTemperature_2015.csv'
/

⚠️ 常见错误提示与避免方法

错误情形	排查方式与建议
模型报错找不到文件	确保路径格式为 `/` 并正确拼写，不要使用反斜杠 `\`
EPSG 代码错误导致配准失败	使用 QGIS 查看栅格/矢量图层的坐标系统，确保一致
找不到字段 `ID` 或 `Pop`	使用 QGIS 属性表查明字段名称，一致性至关重要
CSV 格式错误	`dailyTemperature_2015.csv` 应包含两列：`Date, Temperature`；日期格式为 `YYYY-MM-DD`

可选项（暂未启用）

在本教程中没有使用自定义交通与建筑用能曲线。默认配置使用 LQF 数据库中预设的日变化曲线。如果想替换默认曲线，可以添加如下字段（仅供参考）：

fortran 复制代码

&buildingEnergyUse
    file = 'C:/LQFData/LondonBuildingProfiles.csv'
/

&traffic
    file = 'C:/LQFData/weeklyTraffic.csv'
/

❗如需要高级配置，可查看 LQF 用户手册中详细文档。

Run LQF

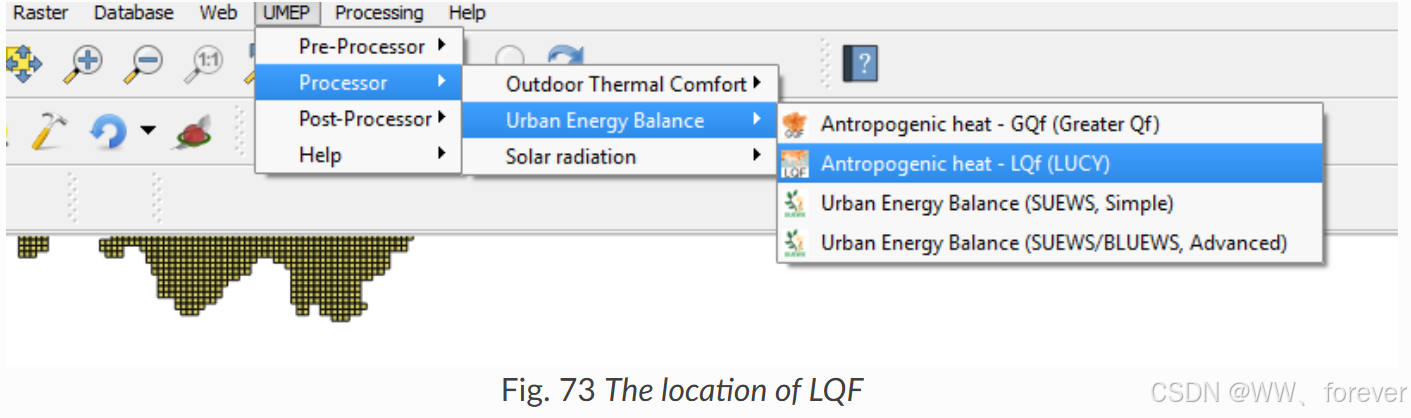

UMEP工具位置：Under UMEP > Processor > Urban Energy Balance, choose Anthropogenic heat - LQf (LUCY)

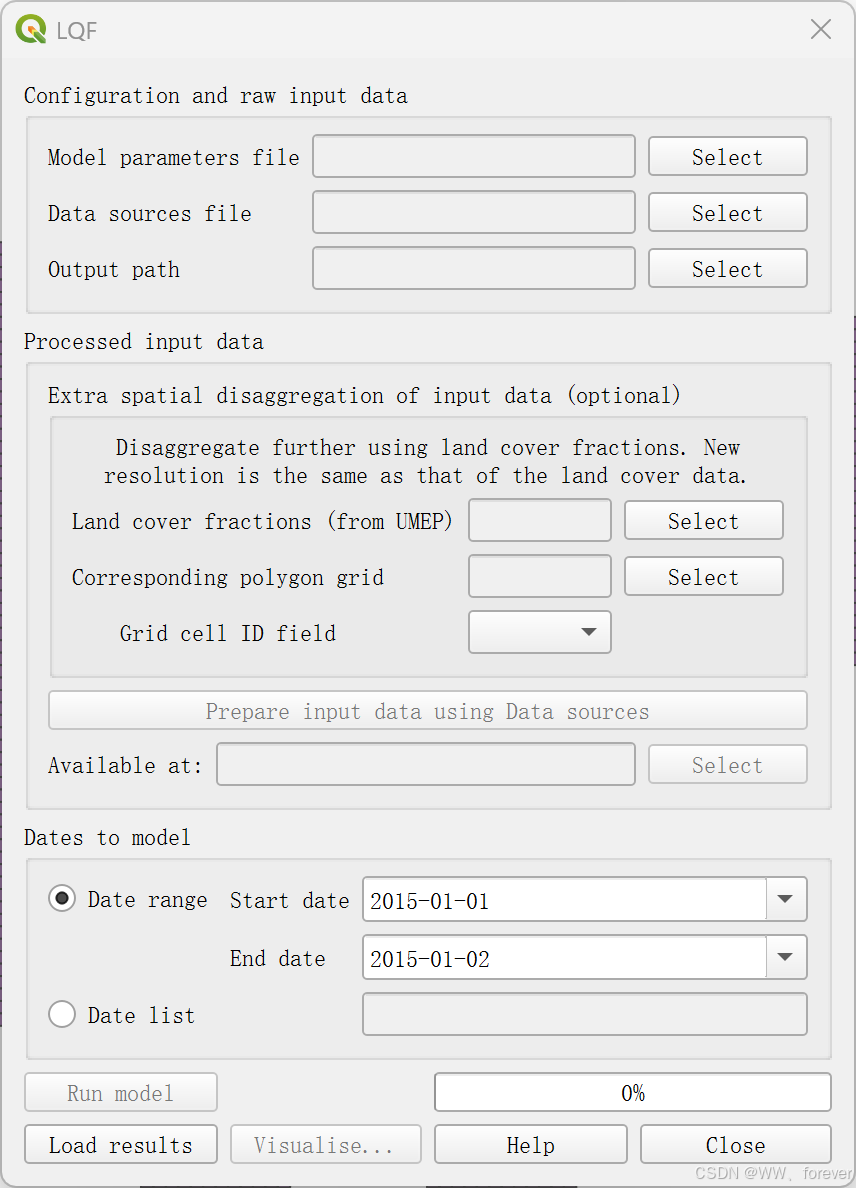

LQF 界面如下：

运行 LQF 模型的完整流程如下：

步骤	操作说明
⑴ 选择配置文件	在 UI 中加载 `Parameters.nml` 和 `DataSources.nml`
⑵ 设置输出目录	强烈建议使用新的空文件夹
⑶ 准备输入数据	点击 "Prepare input data" 后自动连接人口与参数
⑷ （可选）跳过预处理	如使用相同数据，可复用之前准备好的文件夹
⑸ 运行模型	等待 "Run Model" 按钮可点击后点击执行模拟

Choose configuration files and output folder

一、打开 LQF 模块（在 QGIS 中）

确保你已经安装了 QGIS 与 UMEP 插件；
启动 QGIS；
在顶部菜单栏选择：

UMEP → Pre-Processor → Local Climate Zone based Anthropogenic Heat Flux (LQF)

将打开一个 LQF 配置的对话窗口。

二、选择配置文件与输出目录

从对话框 上到下 逐项完成操作：

1、加载配置文件

点击 UI 中的：

... 按钮以浏览选择：
- Parameters.nml（模型参数文件）
- DataSources.nml（文件路径与输入设定）

💡 如果文件中存在错误（如路径错误、缺失字段等），会出现弹窗提示，请检查路径与字段拼写。

2、设置输出路径

在 "Output path" 部分，选择一个 新的空文件夹 用于输出结果；
建议每次运行使用不同输出文件夹，便于后续分析与管理。

三、准备输入数据：点击"Prepare input data using Data Sources"

点击该按钮后，将执行 数据预处理步骤，流程如下：

人口与区域匹配：
- 将 shapefile 中的每个单元格与 Pop 字段相连接；
读取区域参数：
- 来自 LQF 数据库中为不同国家预设的能耗、人口偏好等信息（如工作日结构等）；
若输出区域 ≠ 人口区域：
- 进行自动的 空间加权分配：将人口按面积权比例映射到输出区域（可部分重叠）。

⏳ 此步骤可能耗时较长，取决于：

shapefile 区域数目；
数据文件大小；
硬盘读取速度。

✔️ 成功后，程序界面中将显示：

复制代码

Available at: C:/LQFData/Run_01/PreparedData

表示预处理完成，并创建了一个包含 中间映射数据 的 "prepared" 文件夹，其内含结构化并可直接调用的输入数据。

四、优化提示：跳过"准备步骤"的方法

若你使用 完全相同的数据源 （shapefile、人群、参数文件、数据库等），可复用之前准备好的 PreparedData。

方法如下：

点击 "..." 按钮 → 选择之前输出的 PreparedData 文件夹；
系统会将其 自动复制到当前输出目录中，无需再次执行 Prepare。

📍 优点：

节省运行时间（尤其适用于测试、调参、多次运行同一数据集时）；
保持输出的一致性。

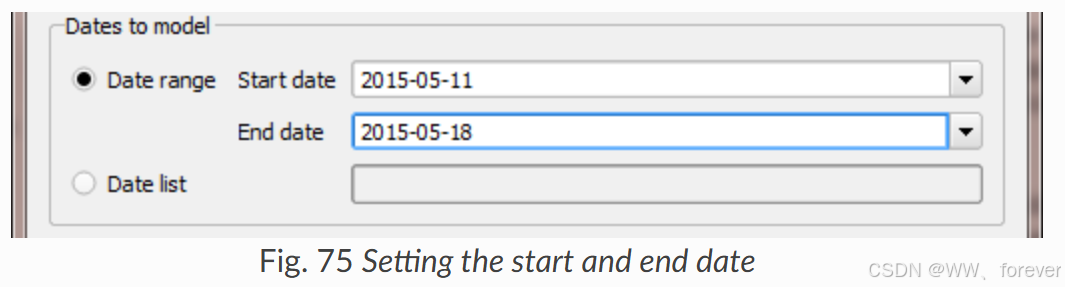

一旦上述 Prepare 步骤成功完成，UI 界面将自动激活 "Run Model" 按钮用于启动模型运行：

点击 Run Model 即可开始模拟；
输出将写入你指定的 output 文件夹中，包括各种人类热通量的栅格结果（GeoTIFF 格式）。
