5脚188数码管驱动

【本文发布于https://blog.csdn.net/Stack_/article/details/158126709,未经允许不得转载,转载须注明出处】

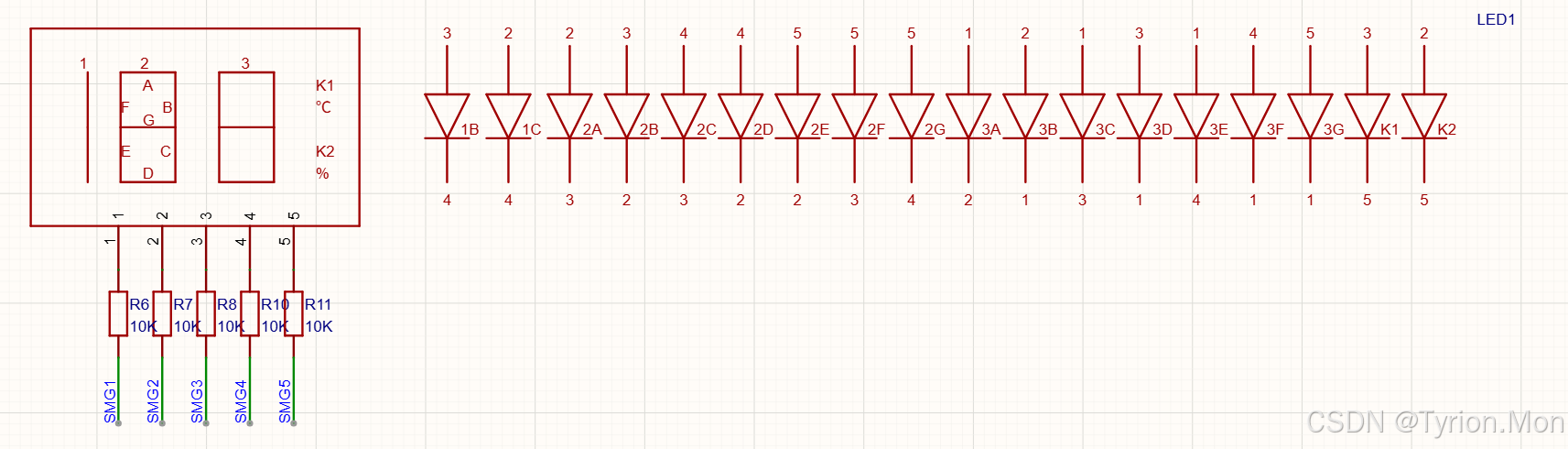

一、原理图

这种组合方式的数码管优势就是十来个脚压缩为五个脚了,但是驱动方式稍微复杂点。

限流电阻根据电压和亮度需求选择

二、如何驱动

推荐使用方式1,逐个段LED扫描,亮度均匀。

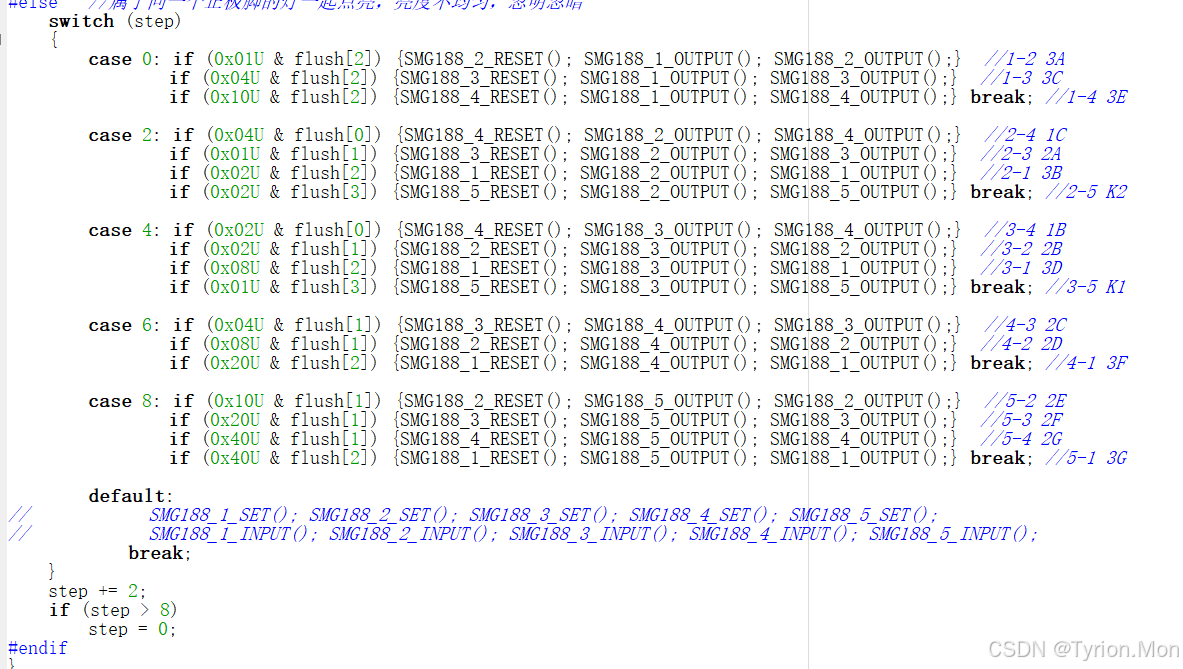

方式一:

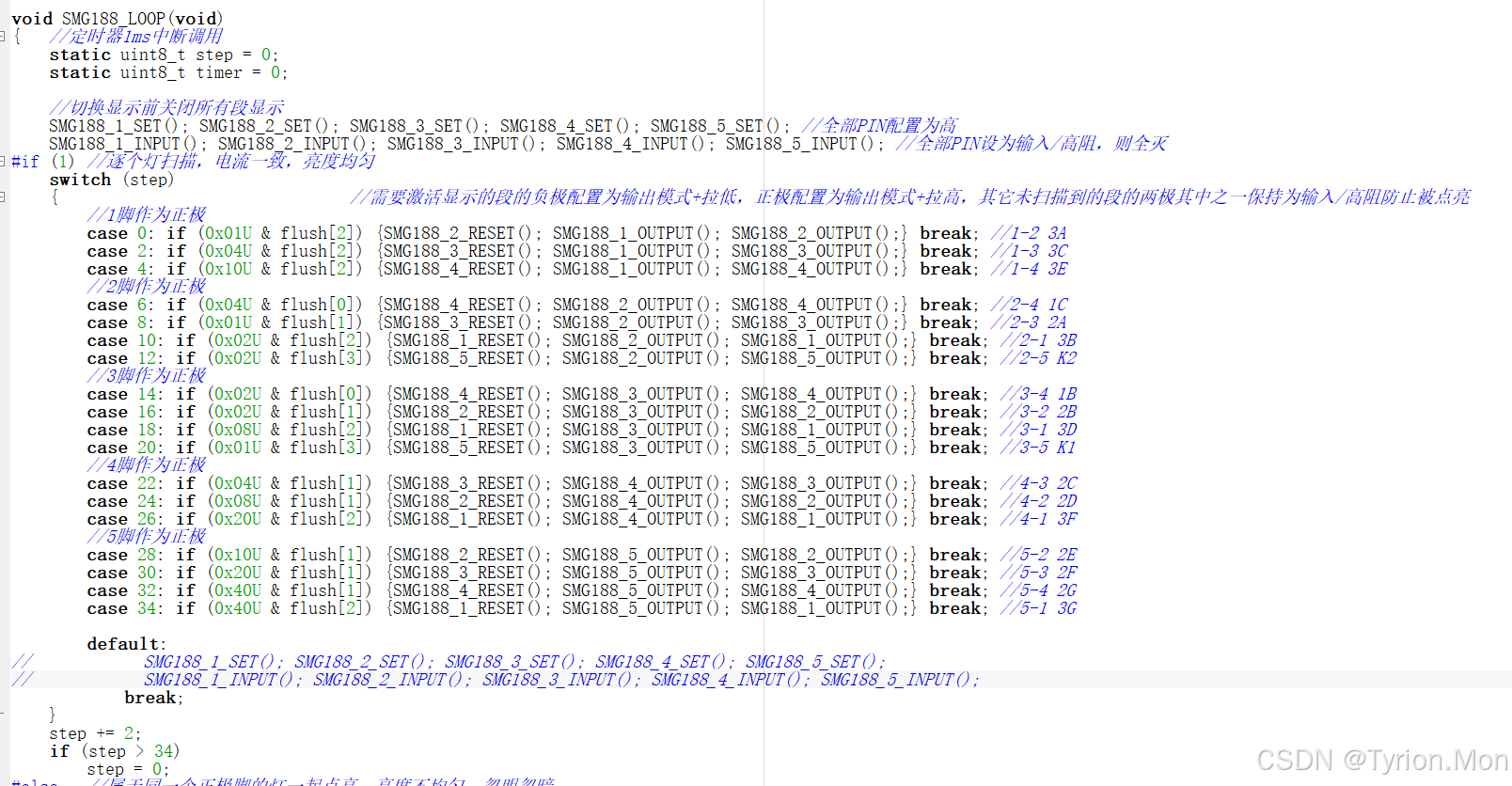

方式二:

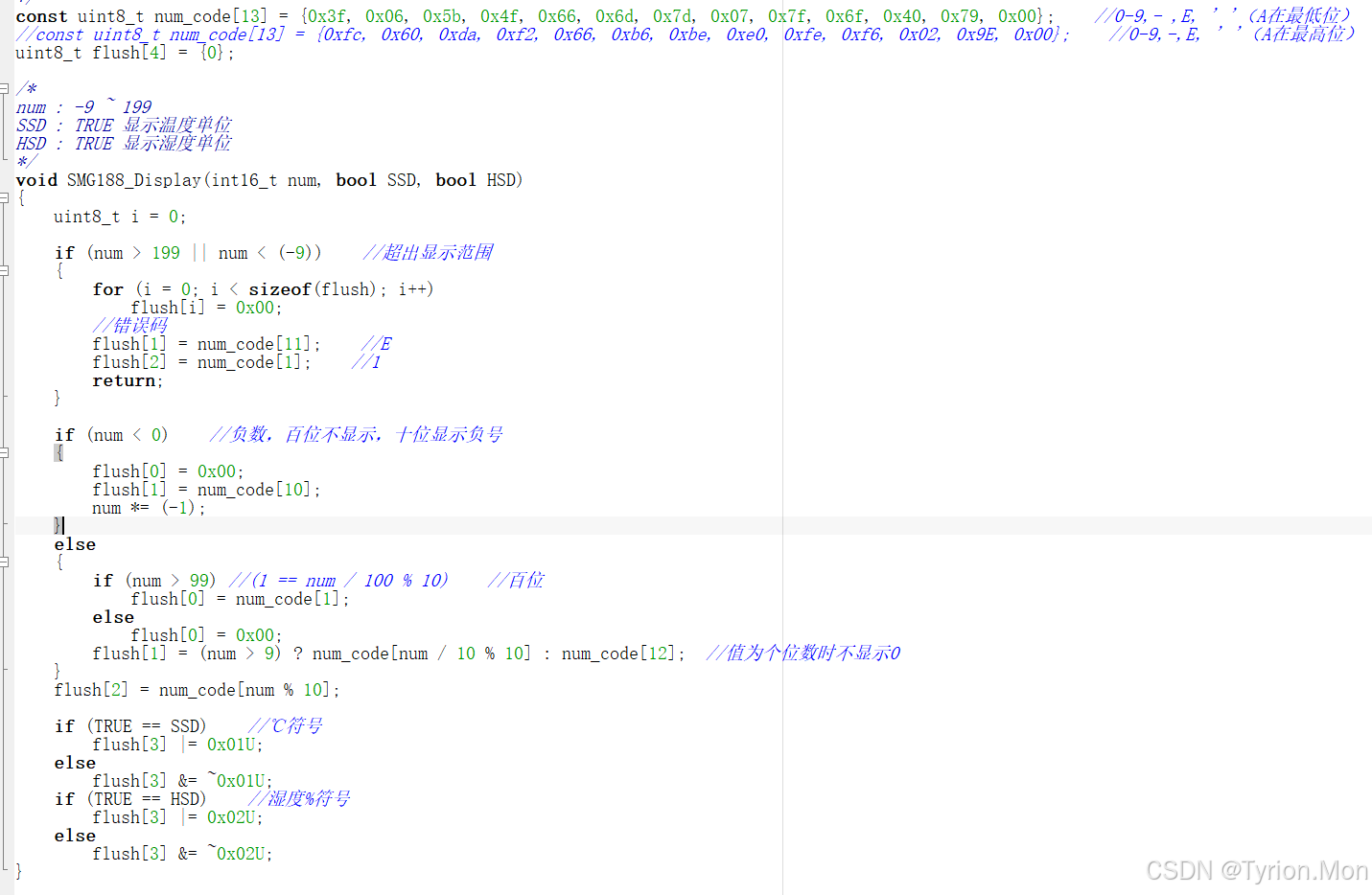

写显存flush
