KH919-基于FPGA实现的线性调频卡

板卡介绍

KH919是一款基于XILINX ZYNQ系列,芯片型号为XC7Z035-2FFG676I的一款数据采集卡。该板卡集成了2个AD和1个DA。可以通过软件界面设置DA工作在点频模式还是线性调频模式。点频和线性调频的参数可以通过操作界面进行设置。能实现基带线性调频信号生成。多源传感器数据读取封包与传输功能。

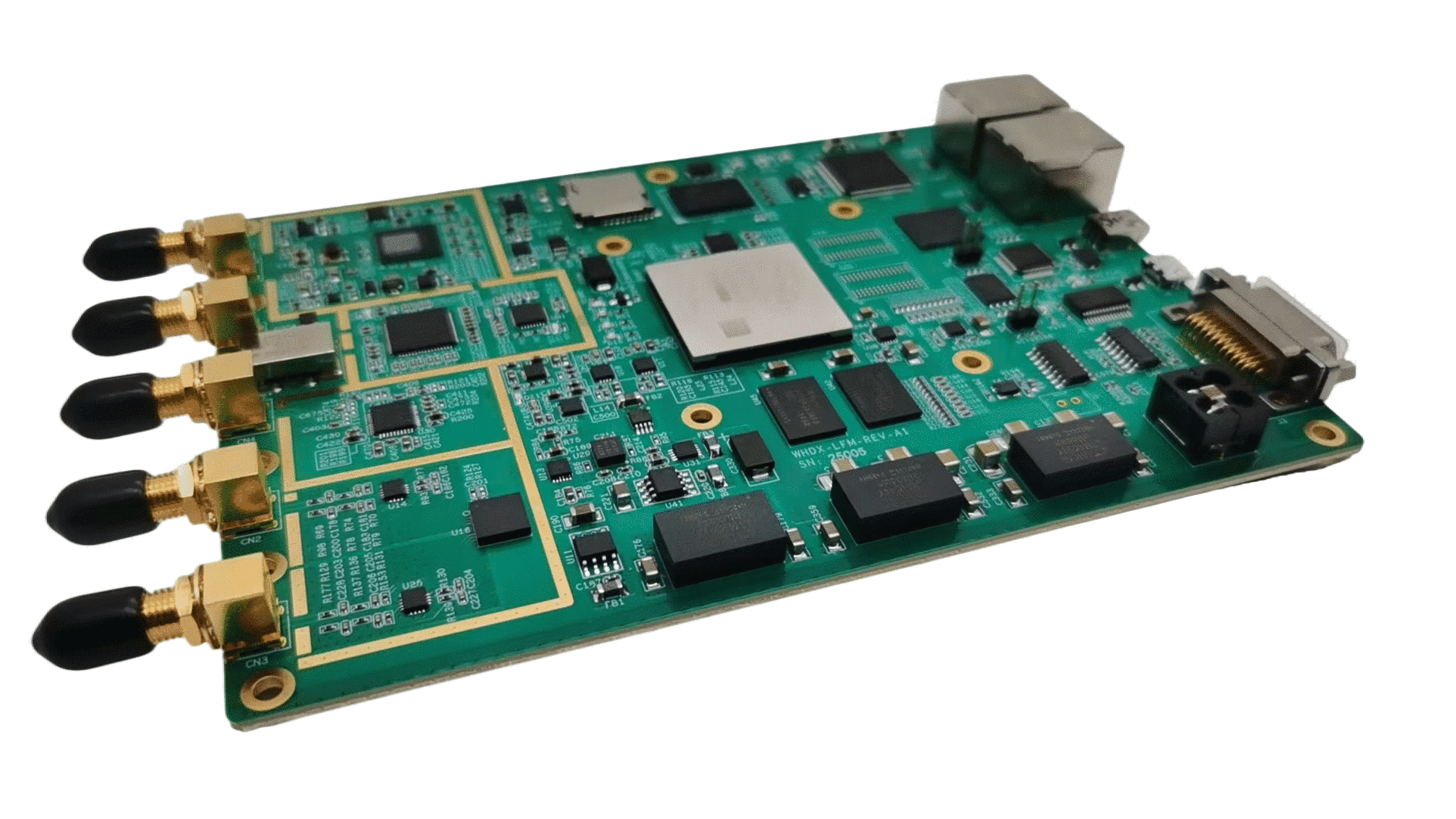

板卡照片

原理框图

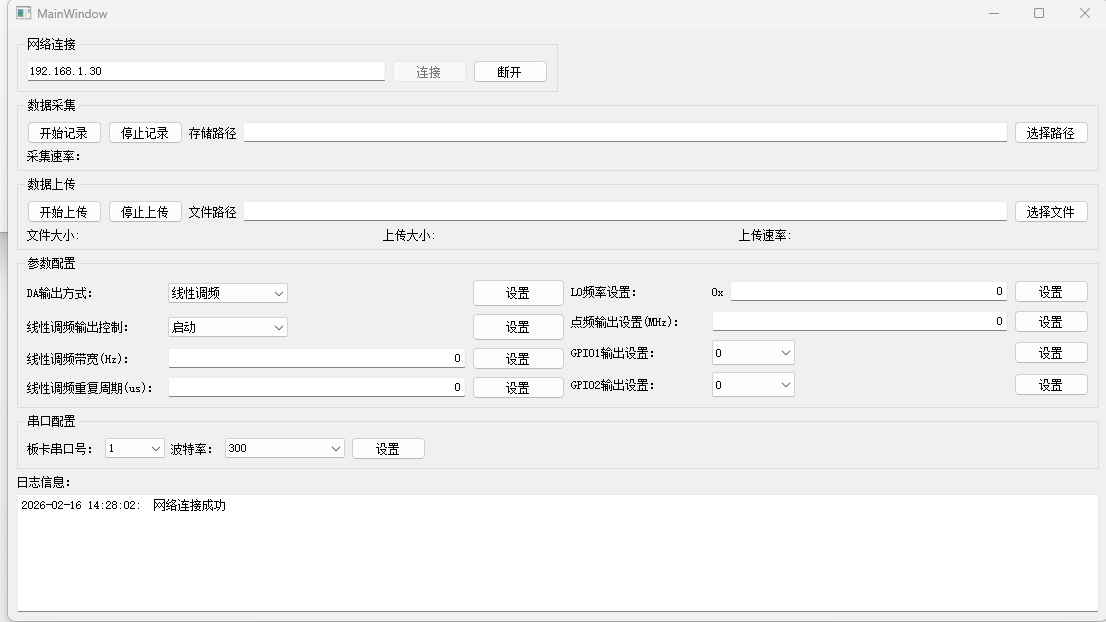

软件操作界面

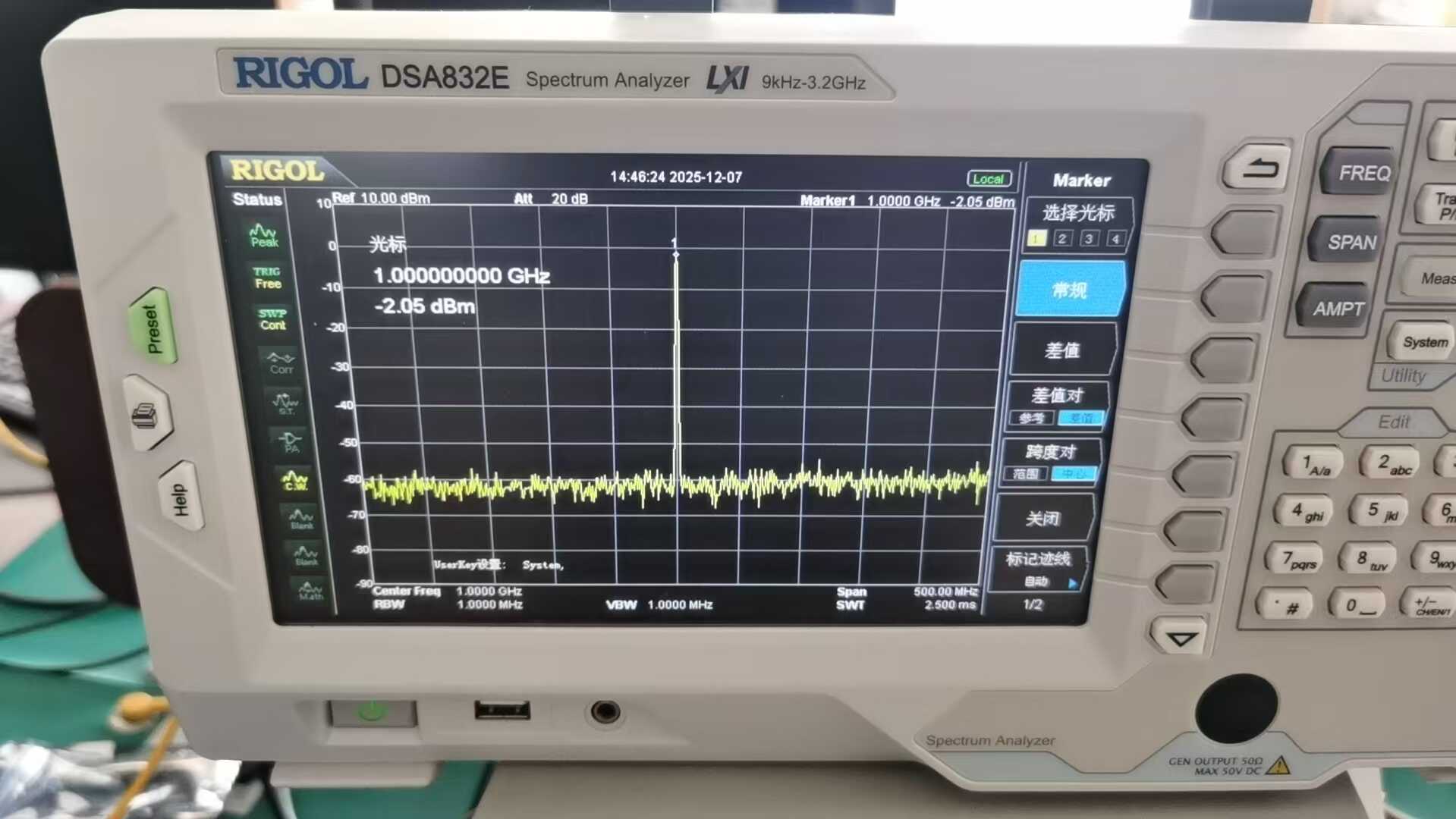

点频输出

线性调频输出

技术指标

☆FPGA型号: XC7Z035-2FFG676I。

☆AD通道数:2。

☆AD采样率:2Msps采样率。

☆分辨率:24位。

☆AD输入方式:直流耦合。

☆DA型号:AD9162BBCAZ。

☆ADC型号: AD4630-24FMCZ。

☆DA分辨率:16位。

☆DAC更新速率:最大12Gsps采样率。

☆时钟芯片型号:LMX2594,ADF4355,HMC7044。

☆基带信号输出:DA生成线性调频信号,典型参数为:发射频率1-1.6GHz,最大带宽600MHz,调频周期500us,重复周期1ms。

☆线性调频参数可设置:起始频率和截止频率可设置,调频周期不变,重复周期可设置。

☆本振时钟输出:时钟模块包含一块锁相环芯片,输出频率500MHz-15GHz。

☆千兆网口:2个。

☆串口:5个。

☆GPIO:2个。

其他:

☆上位机软件:QT5.15.2 + msvc2019。

☆板卡尺寸:160mm x 115mm。
