倍福 twincat3 伺服电机的连轴器没有连任何东西时如何设定编码器的比例因子(Scaling factor)

在伺服电机的连轴器没有连任何东西时如何设定编码器的比例因子(Scaling factor)

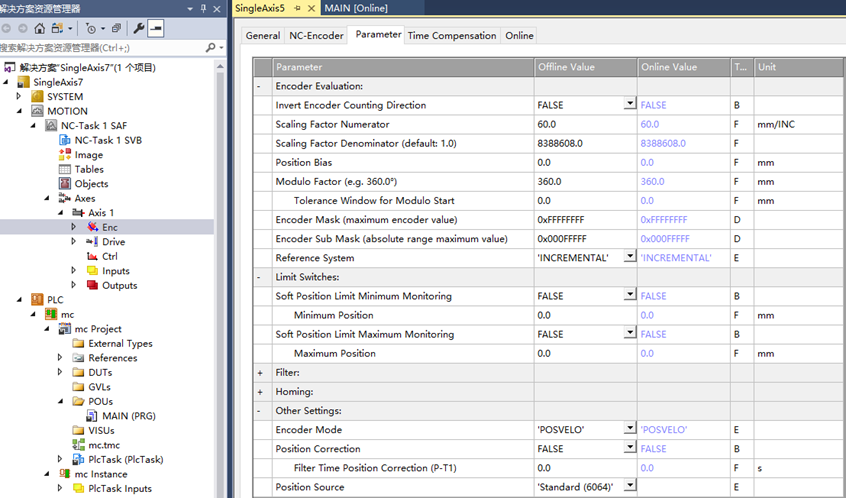

Scaling Factor 分子和分母默认是0.0001,对于有实际连机械装置时,分子填转1圈走多少长距离或者多少角度。

对于松下A6BF电机的旋转电机,编码器位数为23位,转一圈的脉冲数是8388608;

分母填8388608;

因为电机轴上没有连机械装置,为了方便执行MC_MoveAbsolute等点位运动时速度和转速的单位是每分钟多少转(rpm),那么分子填60;

因为分子填的60,从形式上看就像定义了1圈对应60mm;

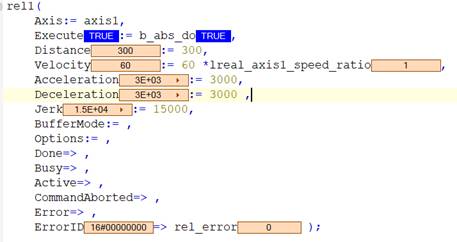

上面的程序中Velocity刚好设定为60,那么对应了1圈,从形式上对应1分钟60圈

Distance设定为300,转数=300/60=5转(rad);
