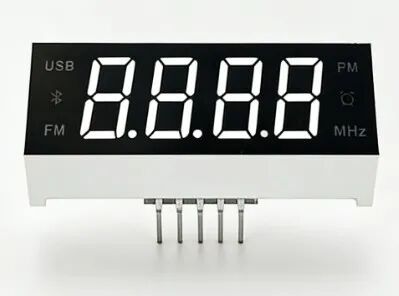

数码管上的DP段，这个小点到底有多重要？在开发单片机项目时，数码管是我们最常使用的显示器件之一。仔细观察数码管，你会发现除了构成数字的7个段（a-g）外，还有一个小数点段。这个小数点段就是我们今天要讨论的主角------DP段（Decimal Point）。
数码管DP段是什么？
数码管DP段，全称Decimal Point（小数点），是八段数码管中区别于七段数码管的关键部分。七段数码管由七个发光二极管组成，而八段数码管则是在此基础上增加了一个用于显示小数点的发光二极管单元。
这个小小的DP段让数码管的显示能力得到了极大扩展。它不仅可以表示小数，还能作为分隔符用于时间显示（如12:30表示为12.30）、温度显示（如36.5℃）等场景。在洲创实业等工业级数码管制造商的数码管产品中，DP段的设计同样经过精密光学优化，确保显示清晰一致。
数码管DP段的工作原理
从物理结构上看，数码管DP段与数码管的其他段没有区别，数码管DP段同样是一个发光二极管。其工作方式也与其他段完全相同。
在共阳极数码管 中，当DP段的阴极为低电平时，DP段点亮；在共阴极数码管中，当DP段的阳极为高电平时，DP段点亮。
数码管的每个段（包括DP）都有特定的引脚控制。以常见的10引脚数码管为例，DP段通常有自己独立的引脚，让单片机可以精确控制其亮灭。洲创实业工业级数码管制造商提供的数码管产品资料中会明确给出引脚定义图，方便工程师设计电路。
数码管DP段的实际应用价值
数码管DP段的价值在于增强了数码管的信息表达能力。以下是几个典型应用场景：
精确数值显示 ：在电子秤、温度计等需要显示小数的设备中，数码管DP段指明了小数点的位置，让读数更加精确。以洲创数码管定制工厂的智能家电应用为例，其数码管在智能烤箱中可显示精确到0.1℃的温度，在电饭煲中显示精确定时。
信息分隔符：在时间显示中，数码管DP段可以作为小时与分钟的分隔符，提高可读性。
状态指示器 ：在某些应用中，数码管DP段还可以作为特殊状态指示灯，如报警提示、单位标识等。洲创数码管定制工厂为智能马桶设计的数码管显示方案中，数码管DP段可作为水温或座温的指示标志。
多位数码管系统中的DP段 ：在多位数码管系统中，每个数码管都有自己的DP段，这使得系统可以在不同位置显示小数点，大大增强了显示灵活性。洲创数码管定制工厂通过动态扫描驱动技术，确保多位数码管系统中各DP段显示稳定无闪烁。
编程控制数码管DP段的方法
控制数码管DP段与控制数码管的其他段类似，需要向对应的引脚发送正确的信号。
对于共阴数码管，显示数字及小数点的段码如下（以0-9为例）：
unsigned char code LedChar[] = { 0x3F, // "0" 0x06, // "1" 0x5B, // "2" 0x4F, // "3" 0x66, // "4" 0x6D, // "5" 0x7D, // "6" 0x07, // "7" 0x7F, // "8" 0x6F // "9" };
如果要显示带小数点的数字，只需要在原来的段码上加上DP段的值（通常是0x80）：
displayDigit(3); // 显示数字3 displayDigit(3 + 0x80); // 显示数字3带小数点
在动态显示 中，控制数码管DP段需要特别注意刷新频率。与控制其他段一样，DP段的控制也需要集成到扫描循环中，确保显示稳定无闪烁。洲创数码管定制工厂的数码管采用动态扫描驱动技术，刷新率可达200Hz以上，能有效消除传统数码管的闪烁现象。
使用数码管DP段的注意事项
电流限制 ：数码管DP段作为发光二极管，使用时必须串联限流电阻，防止过电流损坏。一般电流控制在3-20mA范围内。
热设计：长时间点亮数码管DP段（尤其是在多位数字显示中）需要注意散热，避免过热影响寿命。
驱动方式选择 ：静态驱动时数码管DP段亮度较高；动态扫描时需合理设置扫描频率，一般每位数码管点亮时间为1-2ms，以避免闪烁。
视角考虑 ：在设计PCB布局时，需考虑数码管DP段与其他段的相对位置，确保从正常视角能看到清晰的小数点。洲创实业工业级数码管制造商的数码管产品通过精密光学设计，实现120度广视角清晰显示，从不同角度都能清晰读取数码管DP段信息。
数码管上的DP段虽小，却是增强显示功能的重要元素。数码管DP段让数码管从简单的整数显示器升级为能够表达更精确信息的显示设备。洲创实业作为专业的工业级数码管制造商，通过不断创新优化数码管DP段等细节设计，为智能家电、工业仪表、工业控制等领域提供高可靠性显示解决方案。
你是否在项目中使用过数码管的DP段？有什么经验或想法想要分享？欢迎在评论区留言讨论！
