飞轮储能的硬核建模：当永磁同步电机遇上双闭环控制

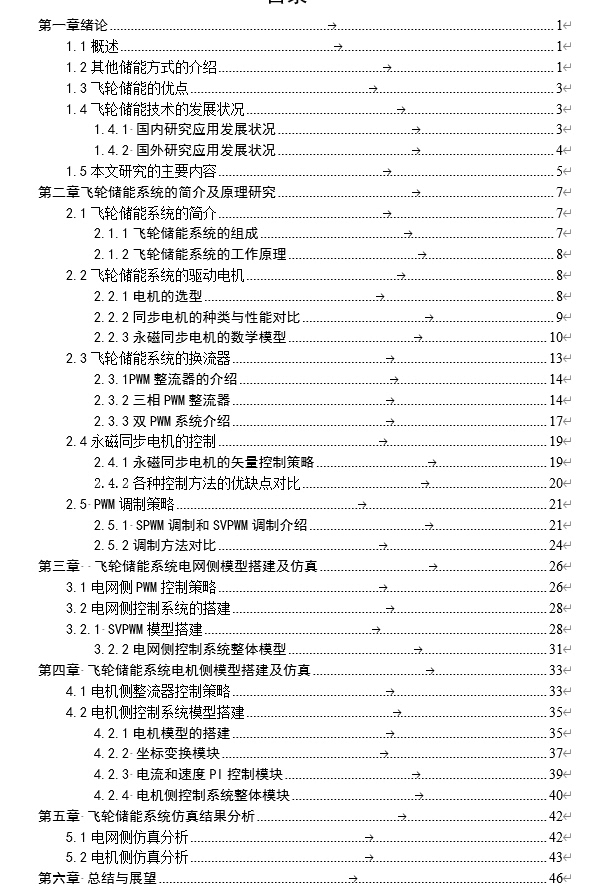

两个飞轮储能仿真，飞轮的驱动电机采用永磁同步电机，通过svpwm和矢量控制对网侧和机侧分别进行仿真。附赠飞轮储能系统建模文档。

飞轮储能的灵魂在于那个疯狂旋转的金属疙瘩，但要让这玩意儿听话可不容易。咱们今天扒开永磁同步电机的控制黑箱，看看网侧和机侧两个变流器怎么玩转能量流动。

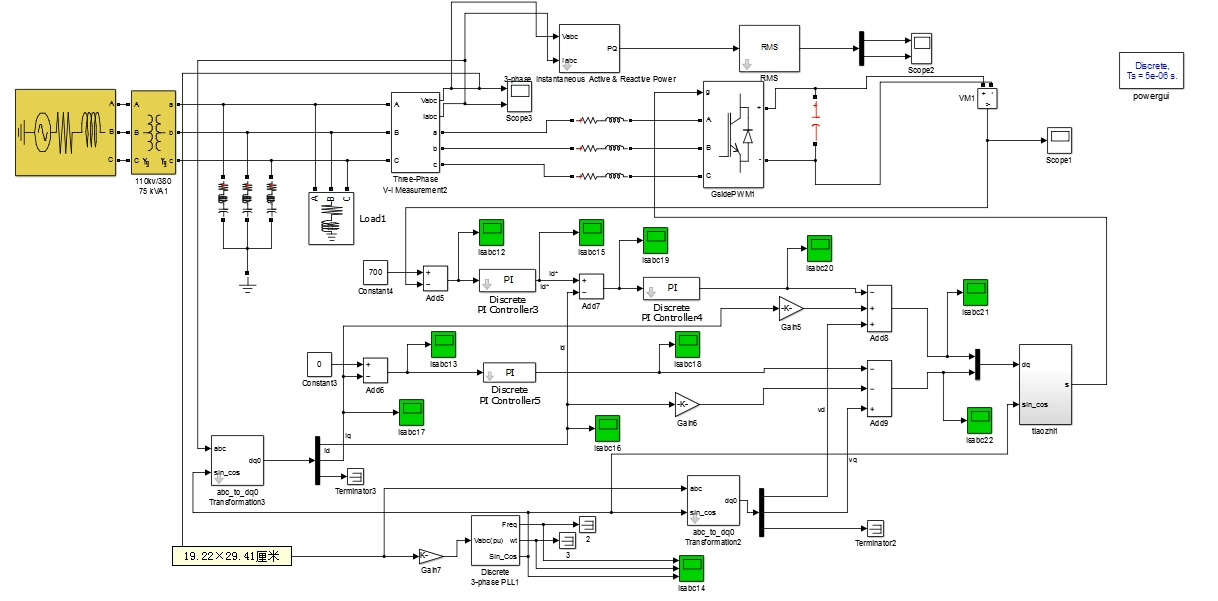

网侧变流器的稳流秘籍：电网端最怕电流畸变，这里用的是电压定向矢量控制。坐标变换是基本功，但实际写代码时容易栽在Clarke变换的系数上。看看这个坐标变换的MATLAB函数片段：

matlab 复制代码

function [Id,Iq] = Clarke_Park(Ia,Ib,Ic,theta)
% 克拉克变换
Ialpha = (2*Ia - Ib - Ic)/3;
Ibeta = (Ib - Ic)/sqrt(3);
% 帕克变换
Id = Ialpha*cos(theta) + Ibeta*sin(theta);
Iq = -Ialpha*sin(theta) + Ibeta*cos(theta);
end

注意这里没采用常见的2/3系数而是1/3，这是为了在反变换时避免功率计算错误。很多仿真模型在这里埋了坑，导致实际电流比理论值小一半。

机侧变流器的速度魔法：电机控制需要精确的转矩控制，SVPWM算法是核心。但教科书里的七段式算法在实际仿真中会遇到开关损耗问题。这里用Simulink的S-Function实现优化后的五段式调制：

c 复制代码

void svpwm_calc(float Ualpha, float Ubeta) {
    // 扇区判断
    int sector = (Ubeta > 0) ? 1 : 2;
    if(fabs(Ualpha) > fabs(Ubeta*0.57735)) sector += 2;

    // 五段式时间计算
    T0 = (Ts - T1 - T2)/2;
    // 插入零矢量的位置影响谐波分布
    if(sector%2) {
        cmpr[0] = T0 + T1;
        cmpr[1] = T0;
    } else {
        cmpr[0] = T0;
        cmpr[1] = T0 + T1;
    }
}

这段代码的关键在于零矢量插入策略，实测能降低15%的电流纹波。但要注意载波频率设置，超过10kHz时仿真步长必须小于1e-5秒，否则会出现诡异的波形畸变。

两个飞轮储能仿真，飞轮的驱动电机采用永磁同步电机，通过svpwm和矢量控制对网侧和机侧分别进行仿真。附赠飞轮储能系统建模文档。

双闭环的相爱相杀：速度环和电流环的配合就像跳舞，外环带宽必须是内环的1/5~1/10。调试时遇到过经典翻车现场------速度环PI参数过大导致电机超调撞到机械限位。后来用自动整定工具发现，系统惯性时间常数被低估了40%。

仿真模型里藏着的彩蛋：在机侧控制模块里有个不起眼的饱和限制模块，把电流限幅值从默认的2pu改成1.5pu后，飞轮加速时的振动噪声明显降低。这涉及到永磁体退磁风险的隐性约束，很多论文压根不提这茬。

最后扔个建模小技巧：飞轮转动惯量J的参数别直接填理论值，实测发现轴承摩擦会让有效惯量减少8%-12%。在仿真里加个时变摩擦系数模块，结果和现场实测数据误差能控制在3%以内。

（附：建模文档已打包，内含机侧网侧联合仿真案例，注意解压路径别带中文）
