基于VSG并网仿真的转动惯量和阻尼自适应控制探索

基于VSG并网仿真的转动惯量和阻尼自适应控制仿真主电路为并网逆变器并网模型，通过引入旋转惯量和阻尼系数，实现VSG使得并网逆变器在面对系统扰动时发挥出惯性与阻尼的作用结合同步发电机SG功角特性曲线和频率振荡曲线设计出旋转惯量和阻尼系数的自适应控制策略，该控制策略通过引入惯性环节以较好地匹配储能装置的动态特性

在电力系统的研究领域，基于VSG（虚拟同步发电机）的并网仿真有着重要意义。今天咱们就来唠唠这里面的转动惯量和阻尼自适应控制。

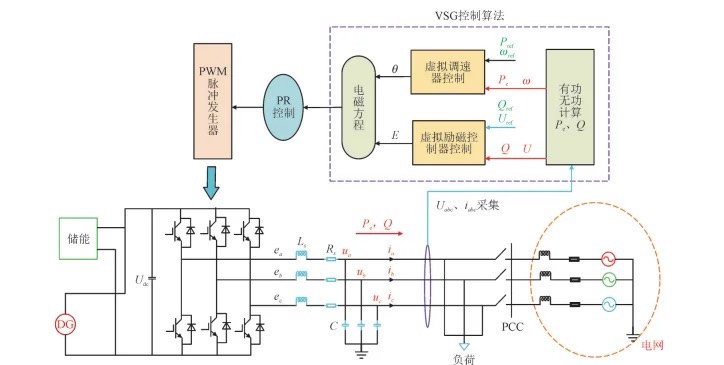

并网逆变器并网模型主电路

仿真主电路采用的是并网逆变器并网模型。这个模型就像是一个桥梁，连接着发电端和电网。在传统的并网逆变器基础上，引入旋转惯量和阻尼系数，让它能够模拟同步发电机的特性，实现VSG功能。这样一来，并网逆变器在面对系统扰动时，就能像真正的同步发电机一样，发挥出惯性与阻尼的作用，维持系统的稳定性。

比如简单的并网逆变器控制代码框架（以Python和相关电力系统库为例，实际应用可能基于C++等语言和专业电力仿真平台）：

python 复制代码

import numpy as np
# 假设这里是一些系统参数设置
grid_voltage = 220  # 电网电压
rated_power = 1000  # 额定功率
# 定义逆变器类
class Inverter:
    def __init__(self):
        self.angle = 0  # 初始相位角
        self.omega = 2 * np.pi * 50  # 初始角频率
    def control(self, power_ref):
        # 简单的功率控制逻辑，实际更复杂
        self.angle += self.omega * dt
        current = power_ref / grid_voltage
        return current

这里简单定义了一个逆变器类，有初始相位角和角频率，还有一个简单的功率控制函数。实际在VSG实现中，会加入旋转惯量和阻尼相关的计算逻辑到这个类和函数中。

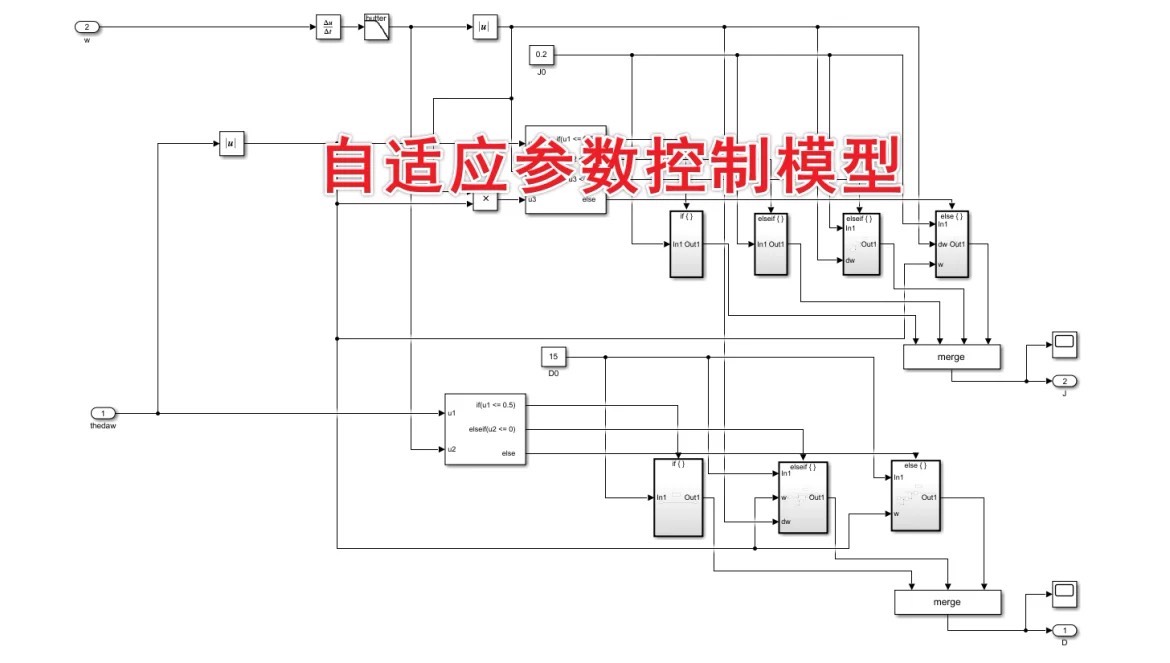

自适应控制策略设计

要实现更好的VSG性能，结合同步发电机SG功角特性曲线和频率振荡曲线设计旋转惯量和阻尼系数的自适应控制策略是关键。

同步发电机的功角特性曲线描述了发电机输出功率和功角之间的关系，而频率振荡曲线则反映了系统频率在扰动下的变化情况。我们基于这些特性曲线，设计出能够自适应调整旋转惯量和阻尼系数的策略。

这种控制策略通过引入惯性环节来实现。为什么要引入惯性环节呢？因为不同的储能装置有不同的动态特性，而惯性环节能够较好地匹配储能装置的动态特性，让整个系统更加协调稳定地运行。

以下是一个简化的自适应控制代码示意（同样以Python为例辅助理解）：

python 复制代码

# 假设已有计算得到的功角theta和频率偏差df
J = 0.1  # 初始转动惯量
D = 0.05  # 初始阻尼系数
# 根据功角和频率偏差自适应调整转动惯量和阻尼系数
if abs(theta) > 0.1:
    J = J * 1.2  # 功角大时适当增大转动惯量
if abs(df) > 0.5:
    D = D * 1.5  # 频率偏差大时适当增大阻尼系数

在实际应用中，这个自适应调整的逻辑会更复杂，需要结合具体的电力系统参数和控制目标来精确设计。

基于VSG并网仿真的转动惯量和阻尼自适应控制，是提升电力系统稳定性和可靠性的重要手段，通过不断优化主电路模型和自适应控制策略，我们能让电力系统在复杂多变的工况下运行得更加稳定高效。希望今天分享的这些内容，能给对这块感兴趣的朋友一些启发。
