云服务器ECS的高可用部署方案----弹性公网IP和负载均衡的操作

⚡⚡⚡ 新年新文⚡⚡⚡

在本次高可用应用架构实验中，将杭州地域的两台云服务器ECS实例（web01和web02）配置为传统负载均衡CLB的后端服务器，并通过弹性公网IP绑定CLB，统一弹性的对外提供Web服务。

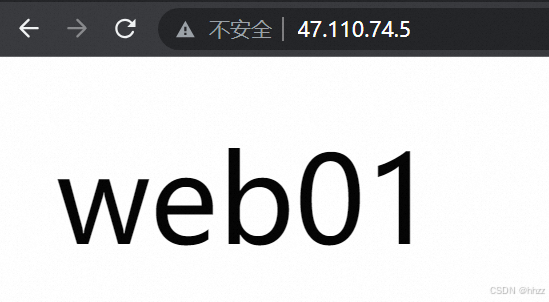

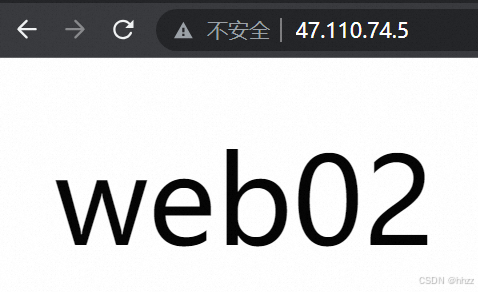

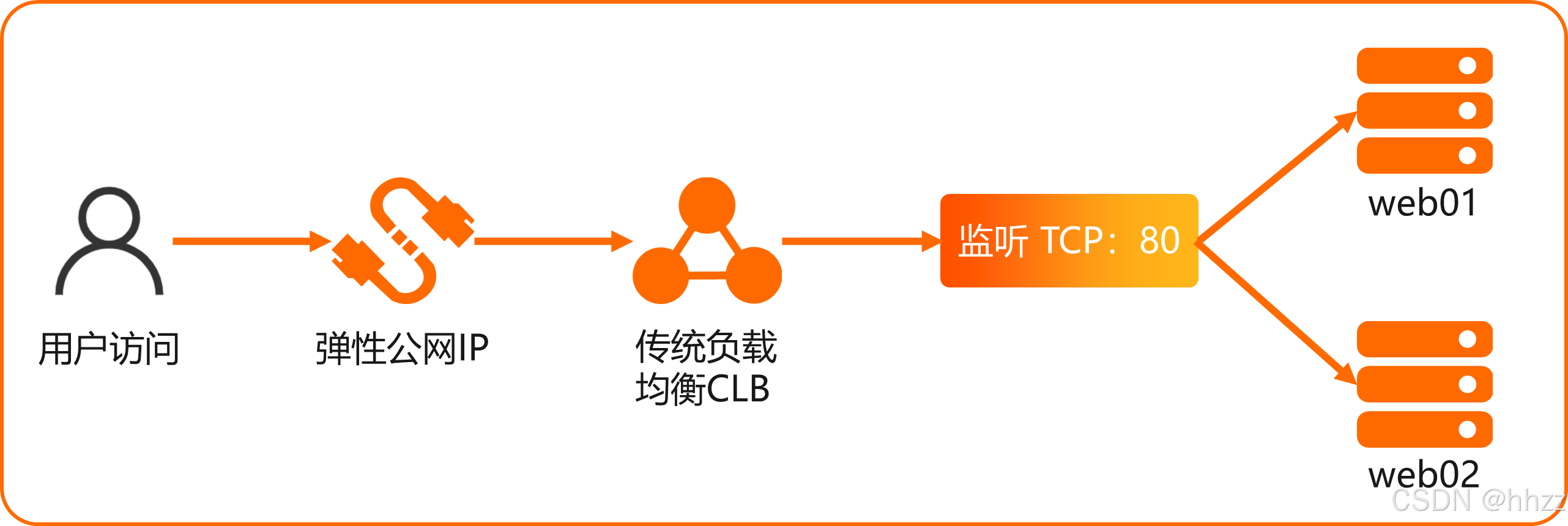

用户访问网站的链路为：通过发起访问请求到弹性公网IP，因为弹性公网IP绑定了传统负载均衡CLB，请求将由CLB进行处理，CLB会自动根据规则配置将用户请求转发至后端的Web服务器组（web01和web02），Web服务器处理用户请求，并将数据返回给用户。

本实验已经自动在杭州地域创建好了两台ECS服务器，具体配置如下：

实例名和主机名：web01和web02

地域：华东1（杭州）

可用区：华东1 可用区H、华东1 可用区I

实例规格：1vCPU 2GiB内存

镜像：公共镜像 CentOS 7.7 64位

公网IP：不分配公网IPv4地址

接下来需要您完成：

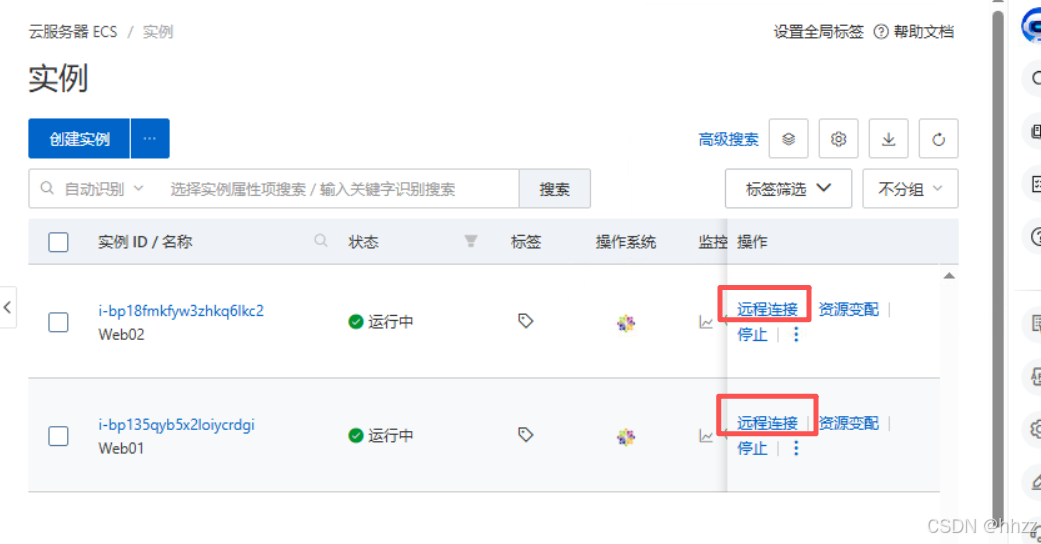

复制如下链接，并粘贴至右侧远程桌面中的浏览器中，访问云服务ECS控制台，找到已创建完成的两台ECS实例web01和web02，分别点击远程连接，完成登录，并在上面部署一个网站。
https://ecs.console.aliyun.com/server/region/cn-hang

安装Apache服务，配置服务器网站页面，分别在两台ECS中，输入以下命令完成httpd安装，此软件包提供了web服务器功能：

bash 复制代码

#直接切换到 root
su - root
#然后输入 root 密码 就行

bash 复制代码

sudo yum install httpd -y

配置web页面，分别在两台ECS中，输入以下命令完成网站首页的定制，需要注意的是两台机器的内容有变化，其中：web01服务器的主页显示web01、web02服务器的主页显示web02。

bash 复制代码

echo web01 > /var/www/html/index.html

echo web02 > /var/www/html/index.html

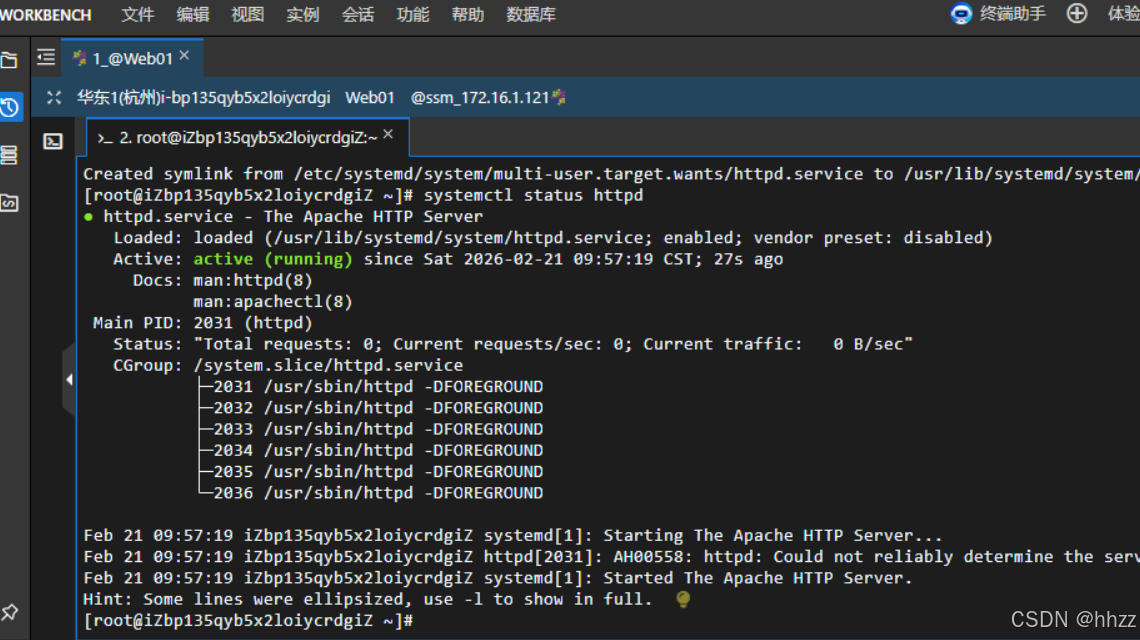

运行Apache服务，分别在两台ECS中，输入以下命令完成Apache服务的启动和开机自动运行设置，最后通过systemctl status httpd进行Apache服务器状态的查看：

bash 复制代码

systemctl start httpd
systemctl enable httpd --now
systemctl status httpd

验证迁两台服务器的网站是否工作正常

分别在两台ECS中，输入以下命令测试是否网站页面是否能够返回各自的实例名称：

bash 复制代码

curl localhost

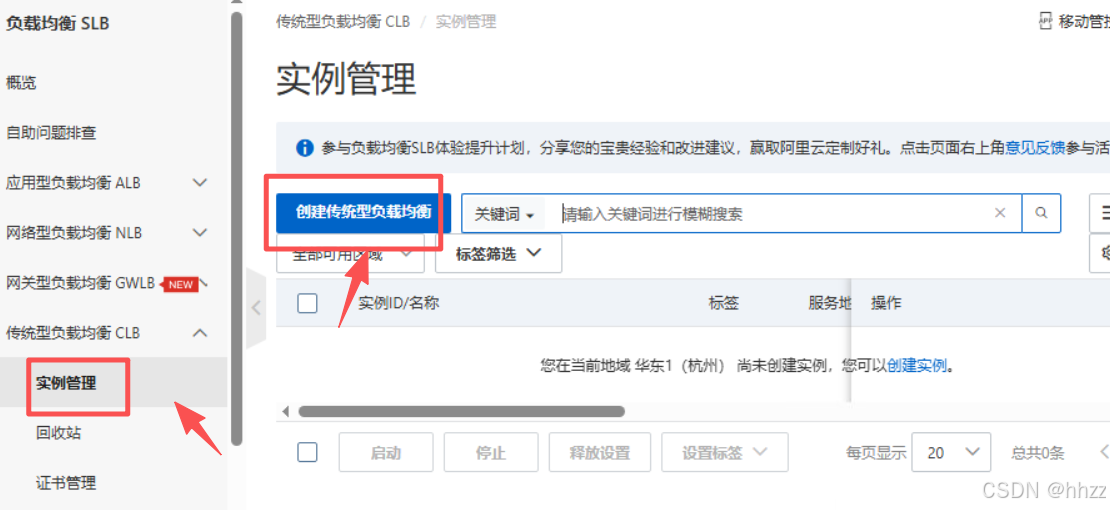

复制如下链接，并粘贴至右侧远程桌面中的浏览器中，访问传统型负载均衡控制台，点击创建传统负载均衡：
https://slb.console.aliyun.com/slb/cn-hangzhou/slb

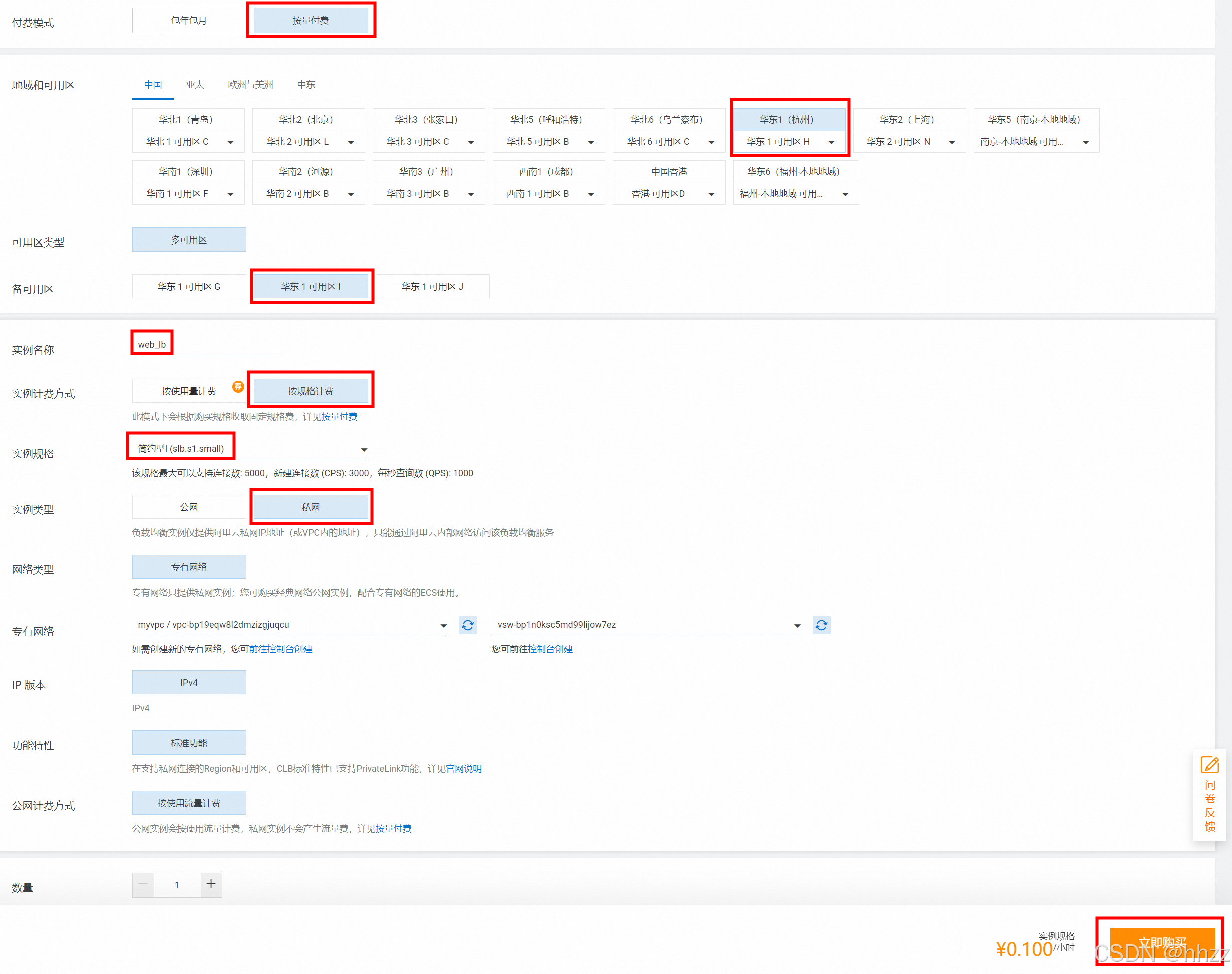

传统型负载均衡CLB，详细配置要求如下：

付费模式：按量付费

地域和可用区：华东1 可用区H

备可用区：华东1 可用区I

实例名称：web_lb

实例计费方式：按规格计费

实例规格：简约型I

实例类型：私网

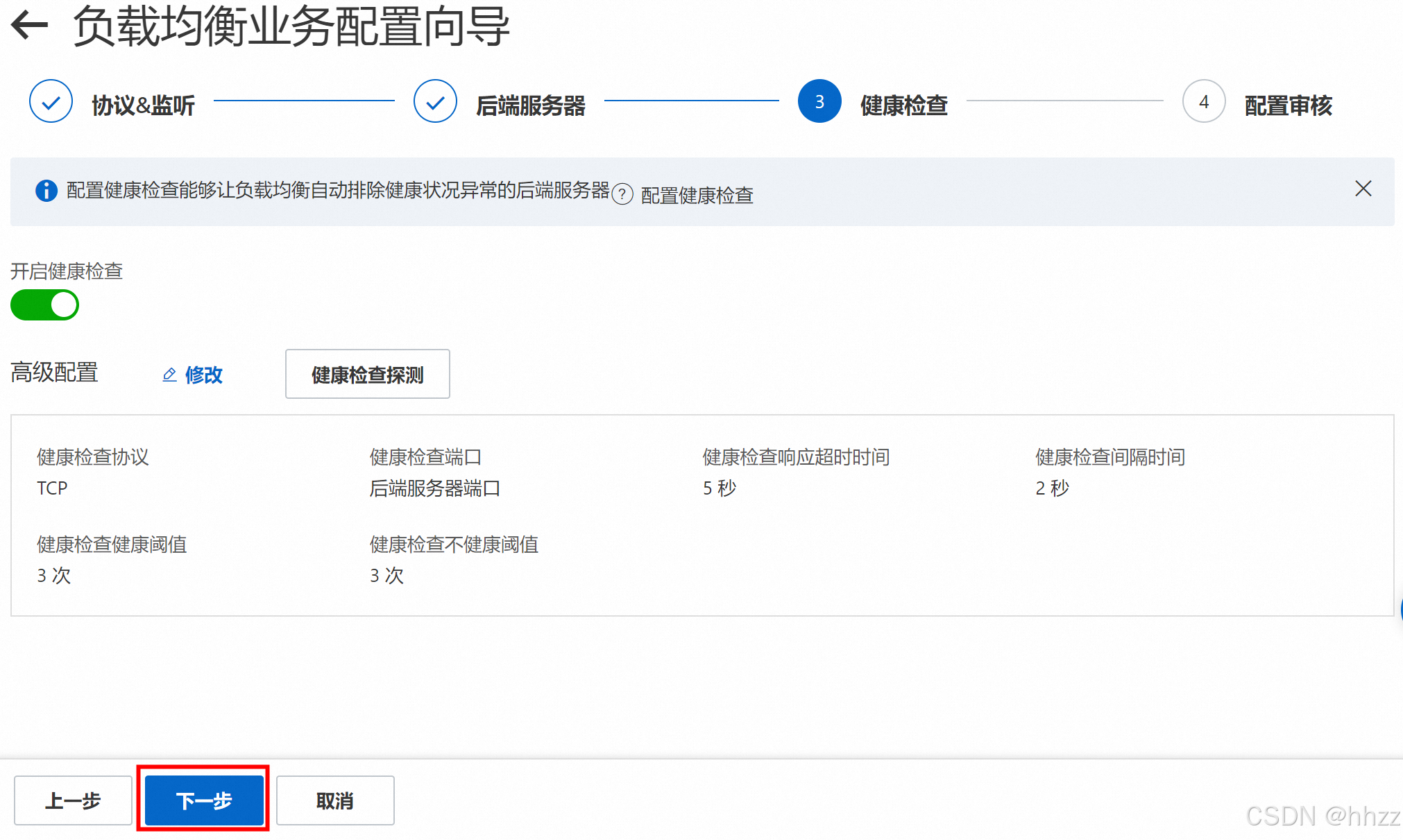

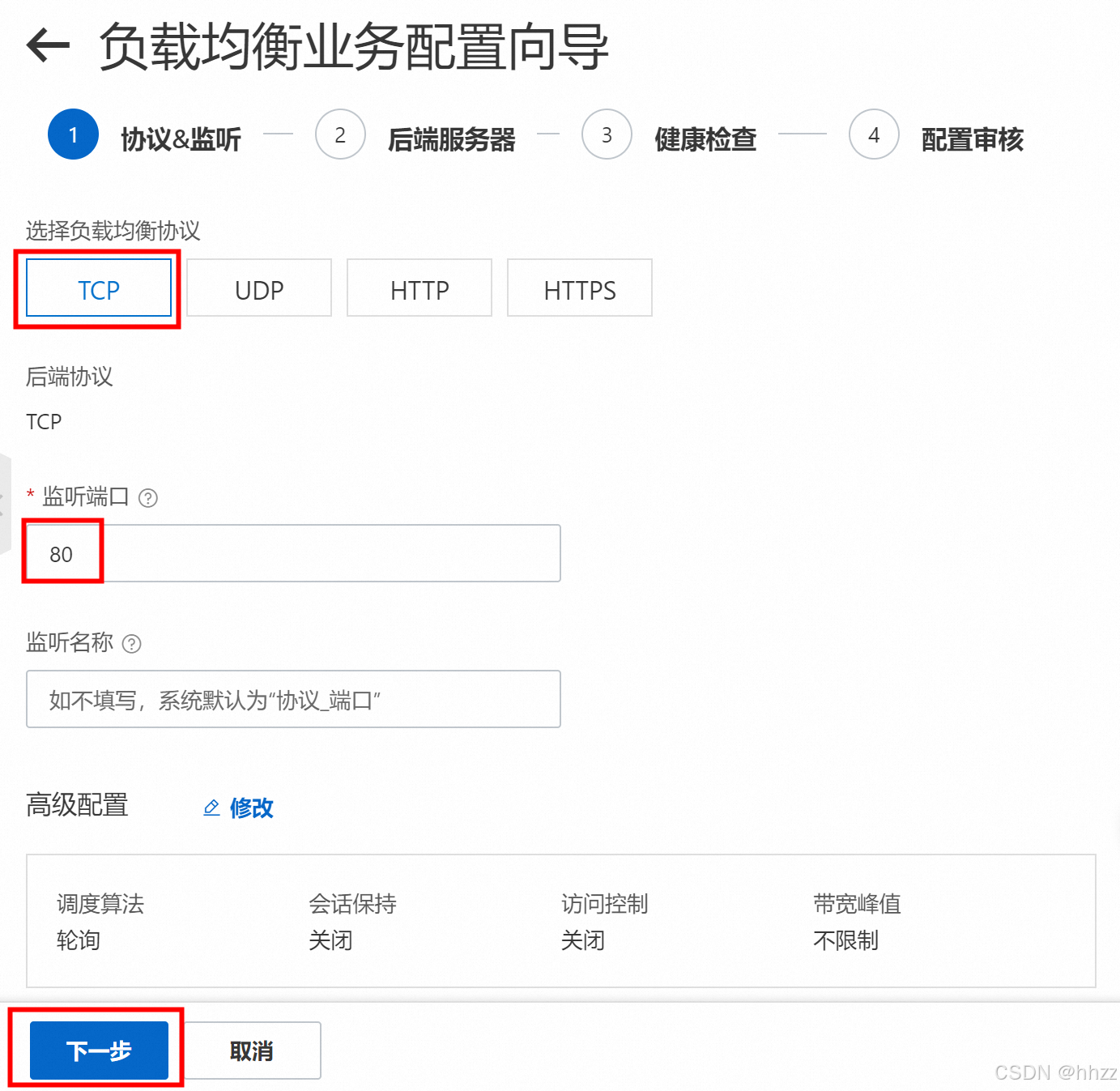

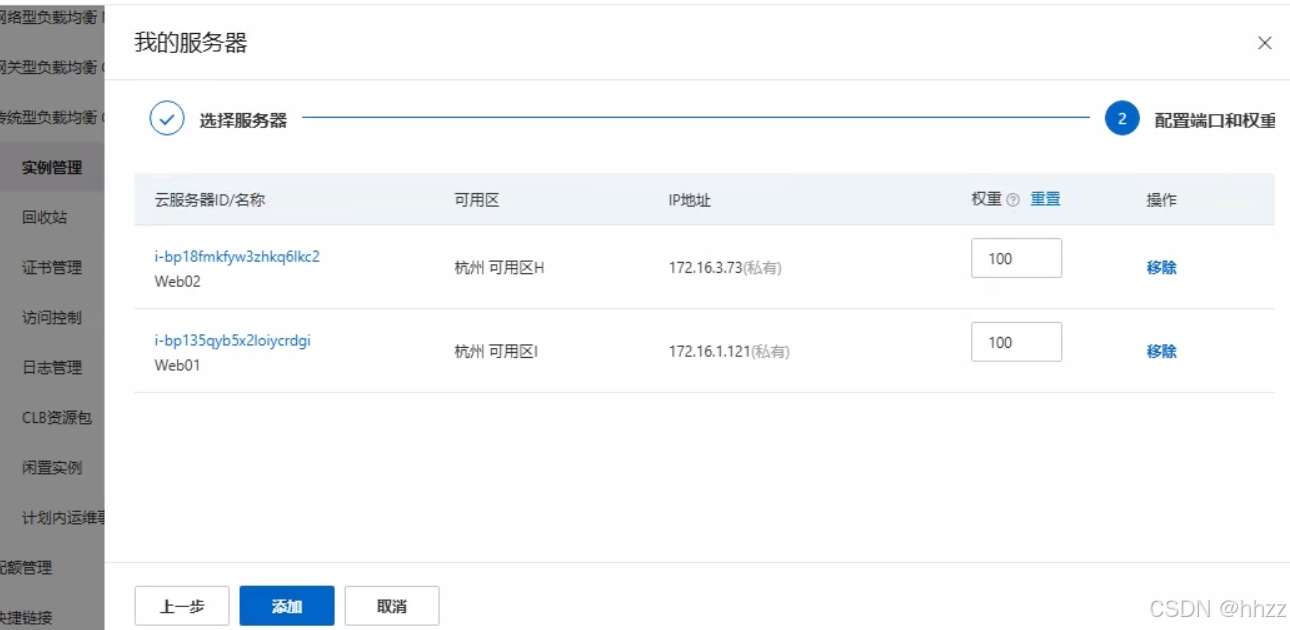

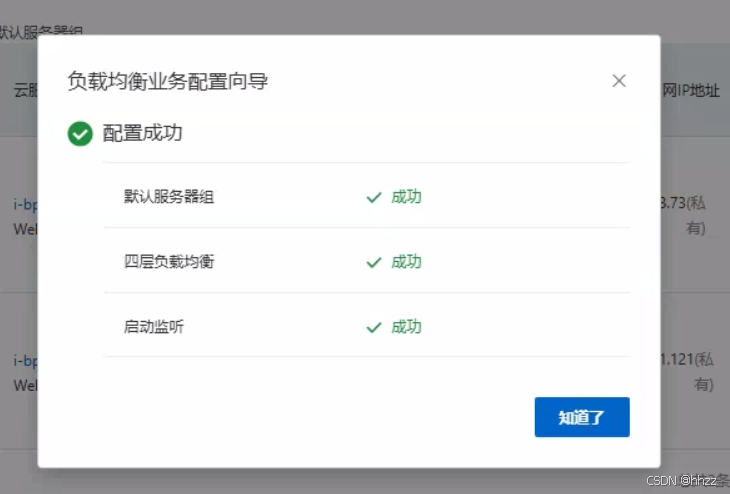

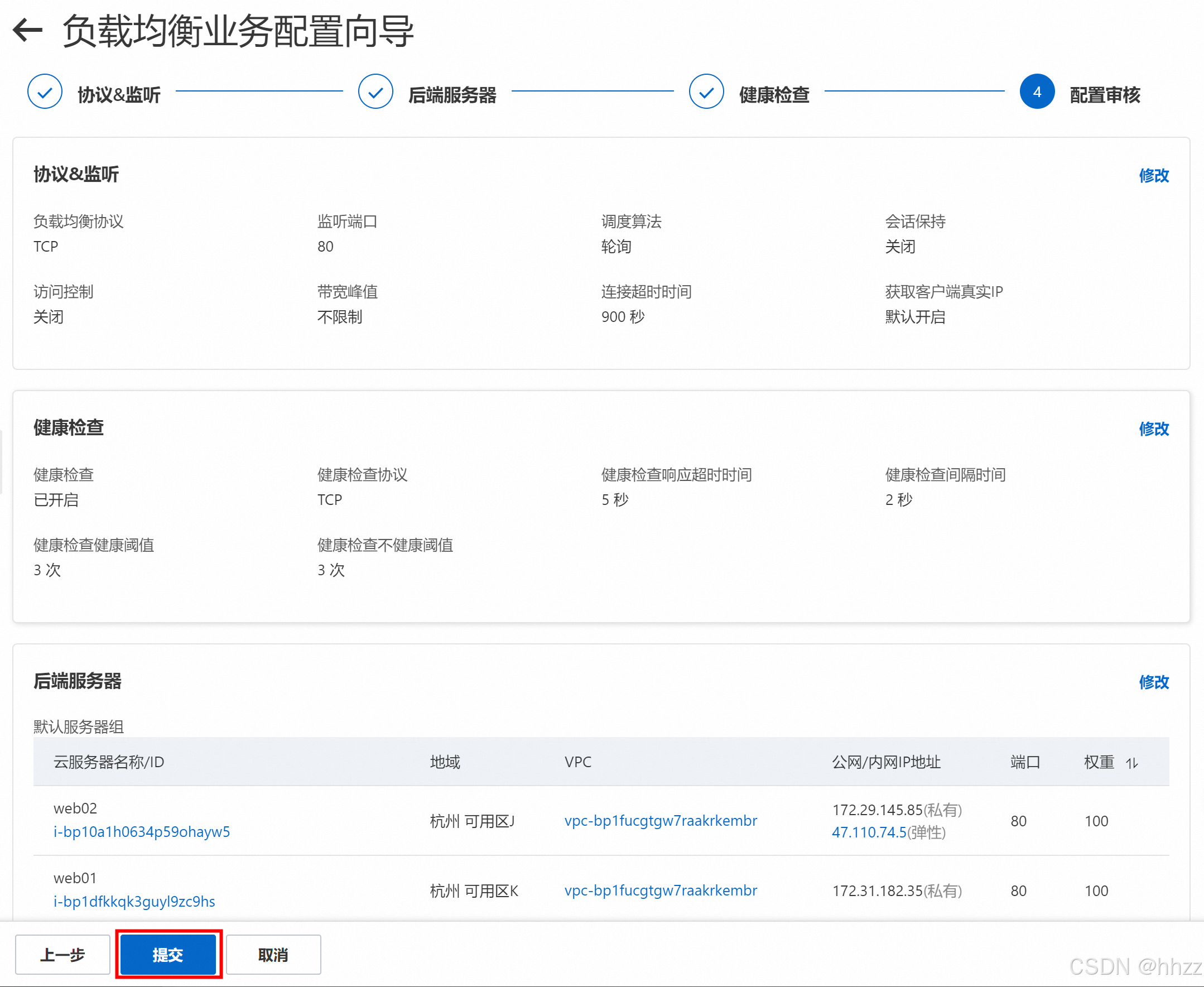

配置监听和后端服务器需要完成以下几个步骤：

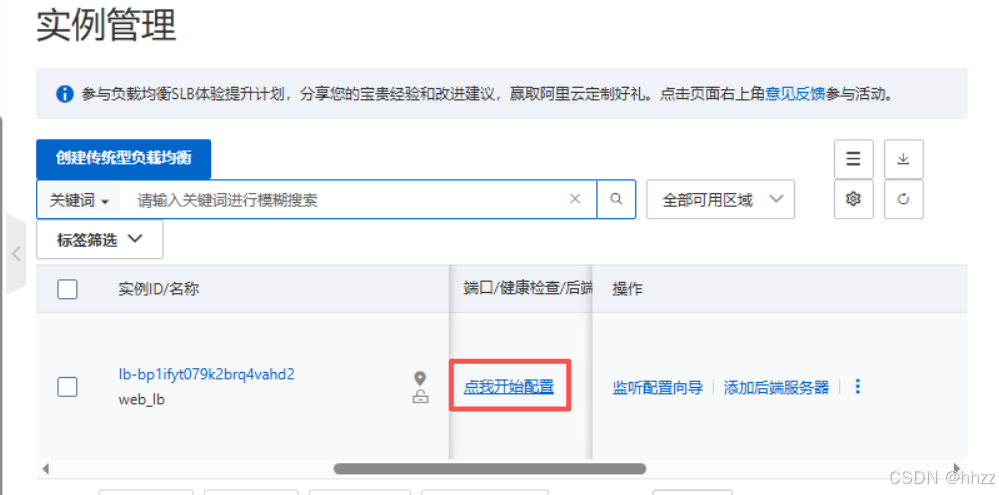

复制如下链接，并粘贴至右侧远程桌面中的浏览器中，访问传统型负载均衡控制台，找到刚刚创建的CLB实例，选择点我开始配置，对负载均衡进行配置工作：
https://slb.console.aliyun.com/slb/cn-hangzhou/slbs

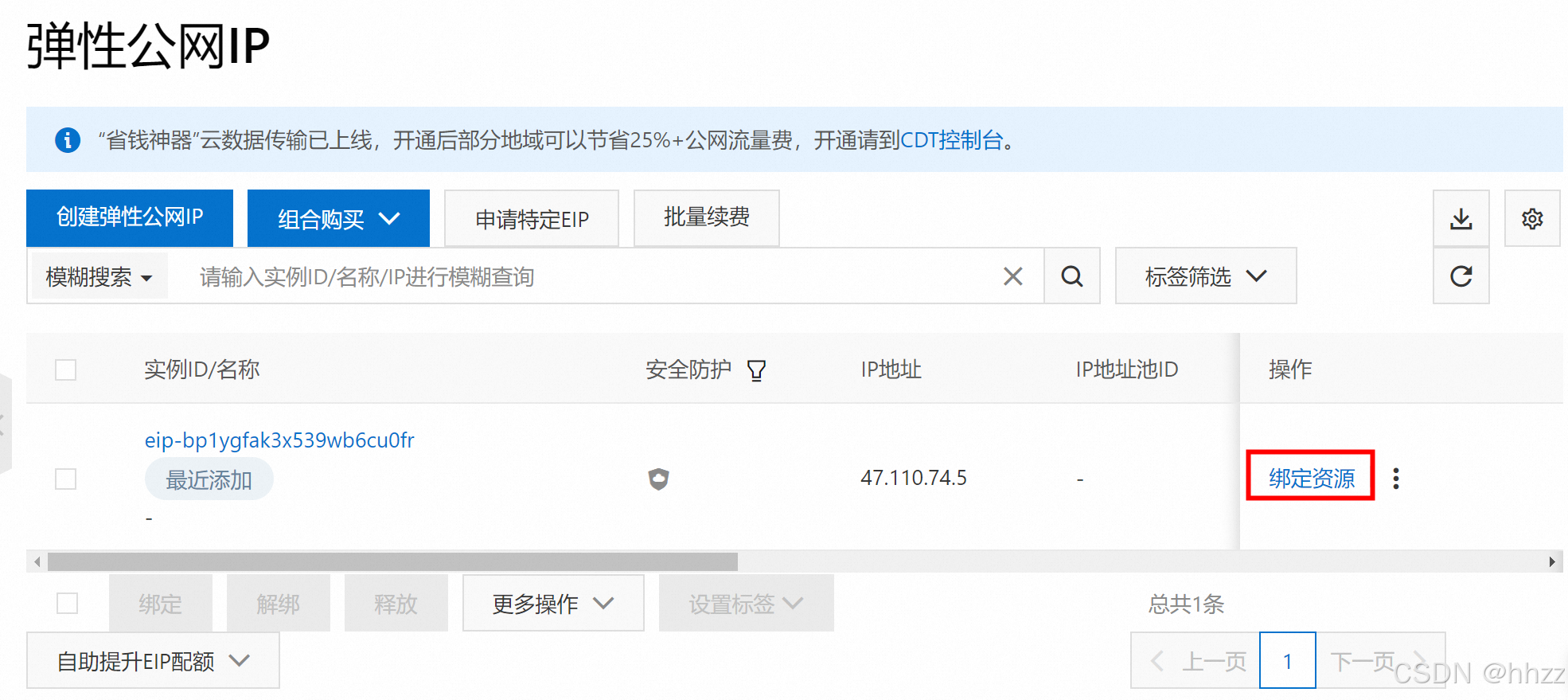

由于前面创建的CLB实例为私网类型，没有公网IP，无法通过公网访问，如果需要让其网站能够通过公网访问，可以通过绑定到弹性公网IP从而获取公网访问能力。绑定步骤为：

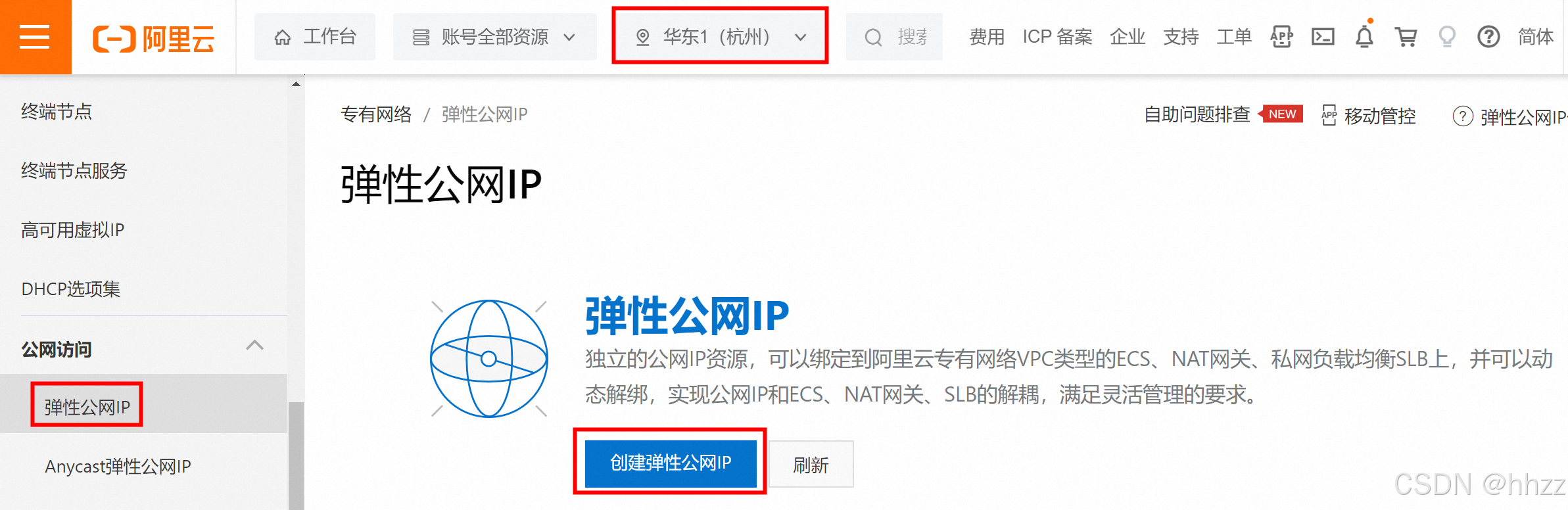

购买弹性公网IP：复制如下链接，并粘贴至右侧远程桌面中的浏览器中，打开弹性公网IP控制台，点击创建弹性公网IP
https://vpc.console.aliyun.com/eip/cn-hangzhou/eips

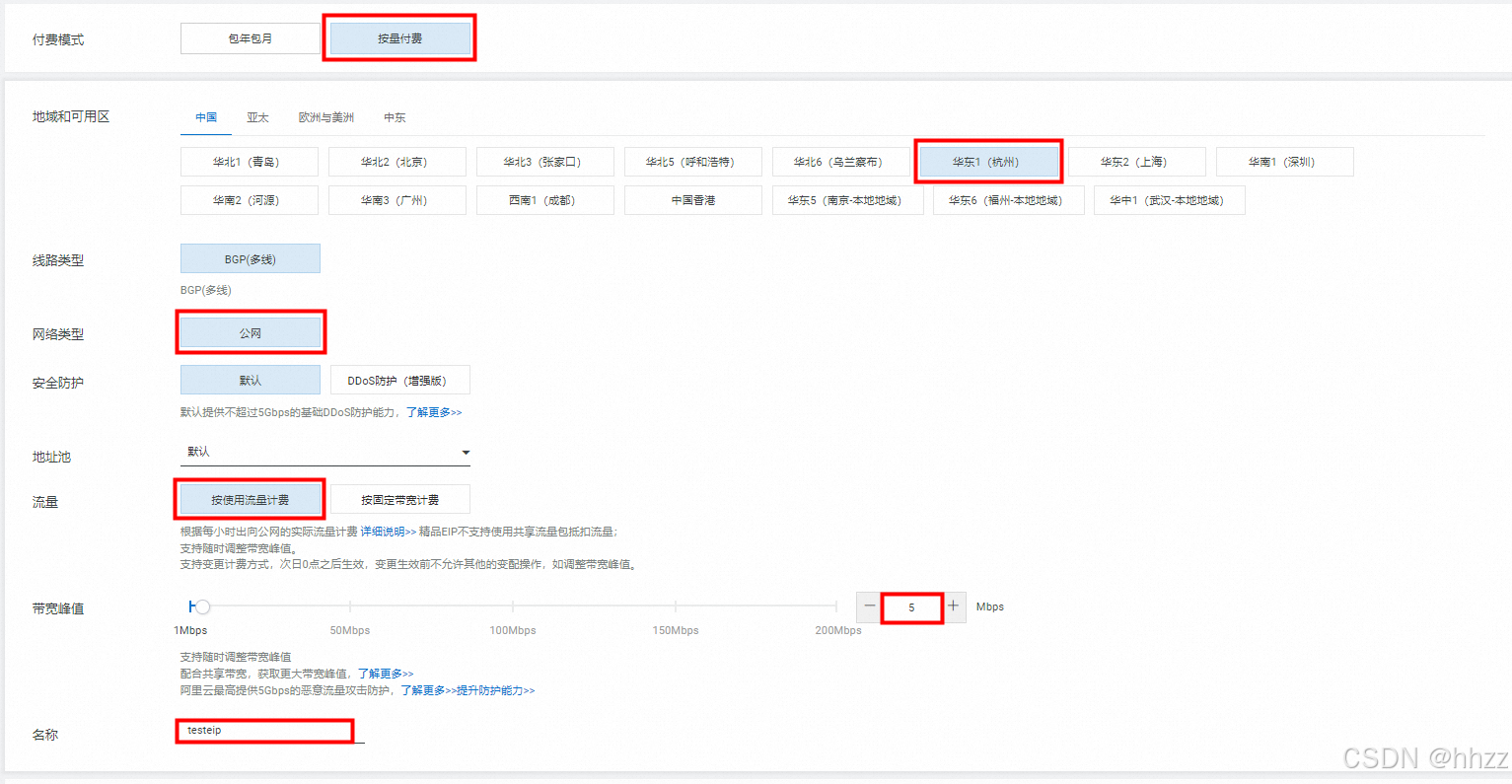

付费模式：按量付费

地域和可用区：华东1（杭州）

流量：按使用流量计费

带宽峰值：5Mbps

名称：testeip

其余配置默认不变

感谢阅读，下期更精彩 👋👋👋
