haproxy

1.负载均衡

1.1什么是负载均衡

负载均衡：Load Balance，简称LB，是一种服务或基于硬件设备等实现的高可用反向代理技术，负载均衡将特定的业务(web服务、网络流量等)分担给指定的一个或多个后端特定的服务器或设备，从而提高了公司业务的并发处理能力、保证了业务的高可用性、方便了业务后期的水平动态扩展。
阿里云SLB介绍：https://yq.aliyun.com/articles/1803
负载均衡

1.2为什么用负载均衡

Web服务器的动态水平扩展-->对用户无感知
增加业务并发访问及处理能力-->解决单服务器瓶颈问题
节约公网IP地址-->降低IT支出成本
隐藏内部服务器IP-->提高内部服务器安全性
配置简单-->固定格式的配置文件
功能丰富-->支持四层和七层，支持动态下线主机
性能较强-->并发数万甚至数十万

1.3四层负载均衡

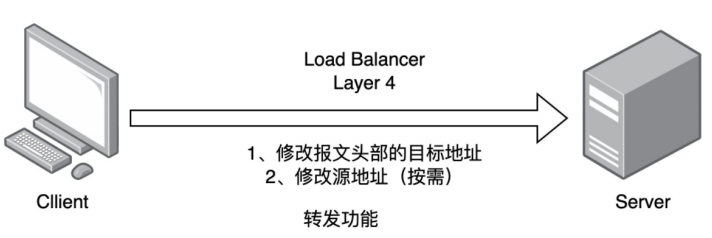

四层代理
1.通过ip+port决定负载均衡的去向。
2.对流量请求进行NAT处理，转发至后台服务器。
3.记录tcp、udp流量分别是由哪台服务器处理，后续该请求连接的流量都通过该服务器处理。
4.支持四层的软件

lvs：重量级四层负载均衡器。
Nginx：轻量级四层负载均衡器，可缓存。（nginx四层是通过upstream模块）
Haproxy：模拟四层转发。

1.4七层负载均衡

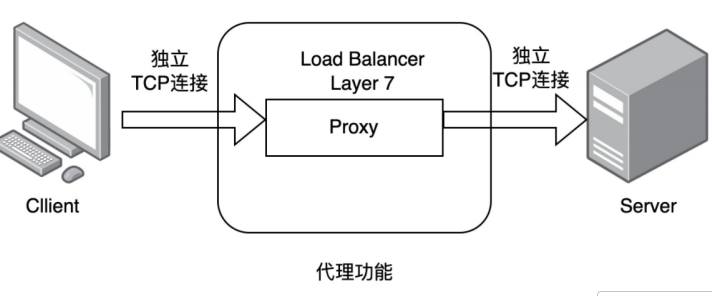

七层代理
1.通过虚拟ur|或主机ip进行流量识别，根据应用层信息进行解析，决定是否需要进行负载均衡。
2.代理后台服务器与客户端建立连接，如nginx可代理前后端，与前端客户端tcp连接，与后端服务器建立tcp连接,
3.支持7层代理的软件：

Nginx:基于http协议(nginx七层是通过proxy_pass)
Haproxy:七层代理，会话保持、标记、路径转移等。

1.5四层和七层的区别

所谓的四到七层负载均衡，就是在对后台的服务器进行负载均衡时，依据四层的信息或七层的信息来决****定怎么样转发流量
四层的负载均衡，就是通过发布三层的IP地址（VIP），然后加四层的端口号，来决定哪些流量需要做负载均衡，对需要处理的流量进行NAT处理，转发至后台服务器，并记录下这个TCP或者UDP的流量是由哪台服务器处理的，后续这个连接的所有流量都同样转发到同一台服务器处理
七层的负载均衡，就是在四层的基础上（没有四层是绝对不可能有七层的），再考虑应用层的特征，比如同一个Web服务器的负载均衡，除了根据VIP加80端口辨别是否需要处理的流量，还可根据七层的 URL、浏览器类别、语言来决定是否要进行负载均衡。

分层位置:四层负载均衡在传输层及以下，七层负载均衡在应用层及以下
性能 :四层负载均衡架构无需解析报文消息内容，在网络吞吐量与处理能力上较高:七层可支持解析应用层报文消息内容，识别URL、Cookie、HTTP header等信息。、
原理 :四层负载均衡是基于ip+port;七层是基于虚拟的URL或主机IP等。
功能类比:四层负载均衡类似于路由器;七层类似于代理服务器。
安全性:四层负载均衡无法识别DDoS攻击;七层可防御SYN Cookie/Flood攻击

2.haproxy

2.1haproxy简介

HAProxy是法国开发者威利塔罗(Willy Tarreau) 在2000年使用C语言开发的一个开源软件
是一款具备高并发(万级以上)、高性能的TCP和HTTP负载均衡器。
支持基于cookie的持久性，自动故障切换，支持正则表达式及web状态统计。

企业版网站：https://www.haproxy.com
社区版网站：http://www.haproxy.org
github：https://github.com/haprox

企业版本和社区版功能对比

|----------------------------------|-----|-----|
| 功能 | 社区版 | 企业版 |
| 高级HTTP / TCP负载平衡和持久性 | 支持 | 支持 |
| 高级健康检查 | 支持 | 支持 |
| 应用程序加速 | 支持 | 支持 |
| 高级安全特性 | 支持 | 支持 |
| 高级管理 | 支持 | 支持 |
| HAProxy Dev Branch新功能 | | 支持 |
| 24*7 支持服务 | | 支持 |
| 实时仪表盘 | | 支持 |
| VRRP和Route Health Injection HA工具 | | 支持 |
| ACL，映射和TLS票证密钥同步 | | 支持 |
| 基于应用程序的高级DDoS和Bot保护(自动保护） | | 支持 |
| Bot(机器人)监测 | | 支持 |
| Web应用防火墙 | | 支持 |
| HTTP协议验证 | | 支持 |
| 实时集群追踪 | | |

2.2HAPORXY实验

2.2.1环境设定

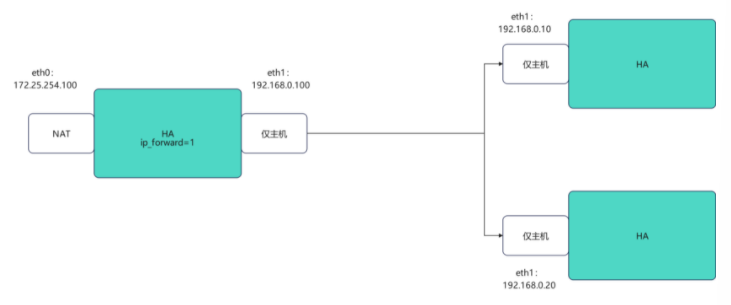

haproxy实验环境

haproxy主机

bash 复制代码

[root@haproxy ~]# ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc mq state UP group default qlen 1000
    link/ether 00:0c:29:ae:4a:ca brd ff:ff:ff:ff:ff:ff
    altname enp3s0
    altname ens160
    inet 172.25.254.100/24 brd 172.25.254.255 scope global noprefixroute eth0
       valid_lft forever preferred_lft forever
    inet6 fe80::20c:29ff:feae:4aca/64 scope link noprefixroute
       valid_lft forever preferred_lft forever
3: eth1: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc mq state UP group default qlen 1000
    link/ether 00:0c:29:ae:4a:d4 brd ff:ff:ff:ff:ff:ff
    altname enp19s0
    altname ens224
    inet 192.168.0.100/24 brd 192.168.0.255 scope global noprefixroute eth1
       valid_lft forever preferred_lft forever
    inet6 fe80::e811:3593:b4e4:b086/64 scope link noprefixroute
       valid_lft forever preferred_lft forever
#配置内核路由功能
[root@haproxy ~]# echo net.ipv4.ip_forward=1 > /etc/sysctl.conf
[root@haproxy ~]# sysctl -p
net.ipv4.ip_forward = 1

webserver1与webserver2（修改其中的IP就行其他操作一样）

bash 复制代码

[root@webserver1 ~]# dnf install httpd -y > /dev/null
[root@webserver1 ~]# echo webserver1 - 192.168.0.10 > /var/www/html/index.html
[root@webserver1 ~]# systemctl enable --now httpd
Created symlink /etc/systemd/system/multi-user.target.wants/httpd.service → /usr/lib/systemd/system/httpd.service.
[root@webserver1 ~]# ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc mq state UP group default qlen 1000
    link/ether 00:0c:29:f4:16:af brd ff:ff:ff:ff:ff:ff
    altname enp3s0
    altname ens160
    inet 192.168.0.10/24 brd 192.168.0.255 scope global noprefixroute eth0
       valid_lft forever preferred_lft forever
    inet6 fe80::20c:29ff:fef4:16af/64 scope link noprefixroute
       valid_lft forever preferred_lft forever

haproxy的安装以及配置参数

bash 复制代码

[root@haproxy ~]# dnf search haproxy
正在更新 Subscription Management 软件仓库。
无法读取客户身份

本系统尚未在权利服务器中注册。可使用 subscription-manager 进行注册。

上次元数据过期检查：37 days, 2:51:06 前，执行于 2026年01月16日 星期五 15时57分06秒。
========================================= 名称 和 概况 匹配：haproxy ==========================================
haproxy.x86_64 : HAProxy reverse proxy for high availability environments
pcp-pmda-haproxy.x86_64 : Performance Co-Pilot (PCP) metrics for HAProxy
[root@haproxy ~]# dnf install haproxy.x86_64 -y >/dev/null
[root@haproxy ~]# systemctl enable --now haproxy.service
Created symlink /etc/systemd/system/multi-user.target.wants/haproxy.service → /usr/lib/systemd/system/haproxy.service.

haproxy****的基本配置信息
官方文档：http://cbonte.github.io/haproxy-dconv/
HAProxy 的配置文件haproxy.cfg由两大部分组成，分别是：
global：全局配置段

进程及安全配置相关的参数
性能调整相关参数
Debug参数

proxies：代理配置段

defaults：为frontend, backend, listen提供默认配置
frontend：前端，相当于nginx中的server {}
backend：后端，相当于nginx中的upstream {}
listen：同时拥有前端和后端配置,配置简单,生产推荐使用

global配置参数说明

bash 复制代码

global
    log 127.0.0.1 local2         #定义全局的syslog服务器；日志服务器需要开启UDP
协议，最多可以定义两个
    chroot /var/lib/haproxy      #锁定运行目录
    pidfile /var/run/haproxy.pid #指定pid文件
    maxconn 100000               #指定最大连接数
    user haproxy                 #指定haproxy的运行用户
    group haproxy                #指定haproxy的运行组
    daemon                       #指定haproxy以守护进程方式运行
    # turn on stats unix socket
    stats socket /var/lib/haproxy/stats #指定haproxy的套接字文件多进程和socket文件配置如下：
    nbproc 2                     #指定haproxy的work进程数量，默认是1个
    cpu-map 1 0                  #指定第一个work绑定第一个cpu核心
    cpu-map 2 1                  #指定第二个work绑定第二个cpu核心
    nbthread 2                   #指定haproxy的线程数量，默认每个进程一个线程，此参数与nbproc互斥
    maxsslconn 100000            #每个haproxy进程ssl最大连接数,用于haproxy配置了证书的场景下
    maxconnrate 100              #指定每个客户端每秒建立连接的最大数量

多进程和线程
多进程和socket文件配置如下：

bash 复制代码

haproxy ~]# vim /etc/haproxy/haproxy.cfg
...上面内容省略...
global
log 127.0.0.1 local2
chroot /var/lib/haproxy
pidfile /var/run/haproxy.pid
maxconn 100000
user haproxy
group haproxy
daemon
# turn on stats unix socket
stats socket /var/lib/haproxy/haproxy.sock1 mode 600 level admin process 1
#启用多个sock文件
stats socket /var/lib/haproxy/haproxy.sock2 mode 600 level admin process 2
nbproc 2 #启用多进程
cpu-map 1 0 #进程和cpu核心绑定防止cpu抖动从而减少系统资源消耗
cpu-map 2 1 #2 表示第二个进程，1表示第二个cpu核心
...下面内容省略 ...

启用多线程

bash 复制代码

haproxy ~]# vim /etc/haproxy/haproxy.cfg
...上面内容省略...

log 127.0.0.1 local2

    chroot /var/lib/haproxy
    pidfile /var/run/haproxy.pid
    maxconn 100000
    user haproxy
    group haproxy
    daemon
# turn on stats unix socket
    stats socket /var/lib/haproxy/haproxy.sock1 mode 600 level admin process 1
#启用多个sock文件
    stats socket /var/lib/haproxy/haproxy.sock2 mode 600 level admin process 2
    #nbproc 2
    #cpu-map 1 0
    #cpu-map 2 1
    nbthread 2     #启用多线程
...下面内容省略...

proxies配置

proxies参数说明proxies

|---------------|---------|---------------------------------------------------------|
| 参数 | 类型 | 作用 |
| defaults [] | proxies | 默认配置项，针对以下的frontend、backend和listen生效，可以多个 name也可以没有name |
| frontend | proxies | 前端servername，类似于Nginx的一个虚拟主机 server和LVS服务集群。 |
| backend | proxies | #后端服务器组，等于nginx的upstream和LVS中的RS服务器 listen proxies |
| listen | proxies | #将frontend和backend合并在一起配置，相对于frontend和backend配置更简洁，生产常用 |

注：name字段只能使用大小写字母，数字，'-'(dash)，'_'(underscore)，'.' (dot)和 ':'(colon)，并且严格区分大小写
Proxies配置-defaults

bash 复制代码

defaults
    mode         http         #HAProxy实例使用的连接协议
    log          global       #指定日志地址和记录日志条目的syslog/rsyslog日志设备
                              #此处的 global表示使用 global配置段中设定的log值。
    option       httplog      #日志记录选项，httplog表示记录与HTTP会话相关的各种属性值
                              #包括 HTTP请求、会话状态、连接数、源地址以及连接时间等
    option       dontlognull  #dontlognull表示不记录空会话连接日志
    option       http-server-close #等待客户端完整HTTP请求的时间，此处为等待10s。
    option       forwardfor except 127.0.0.0/8 #透传客户端真实IP至后端web服务器
                                   #在apache配置文件中加入:<br>%{XForwarded-For}i
                               #后在webserver中看日志即可看到地址透传信息
    option       redispatch    #当server Id对应的服务器挂掉后，强制定向到其他健康的服务器，重新派发
    option       http-keep-alive     #开启与客户端的会话保持
    retries      3                   #连接后端服务器失败次数
    timeout      http-request 10s    #等待客户端请求完全被接收和处理的最长时间
    timeout queue 1m            #设置删除连接和客户端收到503或服务不可用等提示信息前的等待时间
    timeout connect 120s        #设置等待服务器连接成功的时间
    timeout client 600s         #设置允许客户端处于非活动状态，即既不发送数据也不接收数据的时间
    timeout server 600s         #设置服务器超时时间，即允许服务器处于既不接收也不发送数据的非活动时间
    timeout http-keep-alive 60s #session 会话保持超时时间，此时间段内会转发到相同的后端服务器
    timeout check 10s           #指定后端服务器健康检查的超时时间
    maxconn         3000
    default-server inter 1000 weight 3

Proxies配置-frontend

bash 复制代码

bind：指定HAProxy的监听地址，可以是IPV4或IPV6，可以同时监听多个IP或端口，可同时用于listen字段中
#格式：
bind [<address>]:<port_range> [, ...] [param*]
#注意：如果需要绑定在非本机的IP，需要开启内核参数：net.ipv4.ip_nonlocal_bind=1
backlog <backlog> #针对所有server配置,当前端服务器的连接数达到上限后的后援队列长度，注意：
不支持backend

frontend****配置示例：

frontend webcluster
bind *:80
mode http
use_backend webserver-80
Proxies配置-backend

定义一组后端服务器，backend服务器将被frontend进行调用。
注意: backend 的名称必须唯一,并且必须在listen或frontend中事先定义才可以使用,否则服务无法启动

bash 复制代码

mode http|tcp #指定负载协议类型,和对应的frontend必须一致
option #配置选项
server #定义后端real server,必须指定IP和端口

注意：option后面加 httpchk，smtpchk,mysql-check,pgsql-check，ssl-hello-chk方法，可用于实现更多应用层检测功能。
server****配置

bash 复制代码

#针对一个server配置
check             #对指定real进行健康状态检查，如果不加此设置，默认不开启检查,只有check后面没有其它配置也可以启用检查功能
                  #默认对相应的后端服务器IP和端口,利用TCP连接进行周期性健康性检查,注意必须指
定端口才能实现健康性检查
addr <IP>         #可指定的健康状态监测IP，可以是专门的数据网段，减少业务网络的流量
port <num>        #指定的健康状态监测端口
inter <num>       #健康状态检查间隔时间，默认2000 ms
fall <num>        #后端服务器从线上转为线下的检查的连续失效次数，默认为3
rise <num>        #后端服务器从下线恢复上线的检查的连续有效次数，默认为2
weight <weight>   #默认为1，最大值为256，0(状态为蓝色)表示不参与负载均衡，但仍接受持久连接
backup            #将后端服务器标记为备份状态,只在所有非备份主机down机时提供服务，类似Sorry
Server
disabled          #将后端服务器标记为不可用状态，即维护状态，除了持久模式
                  #将不再接受连接,状态为深黄色,优雅下线,不再接受新用户的请求

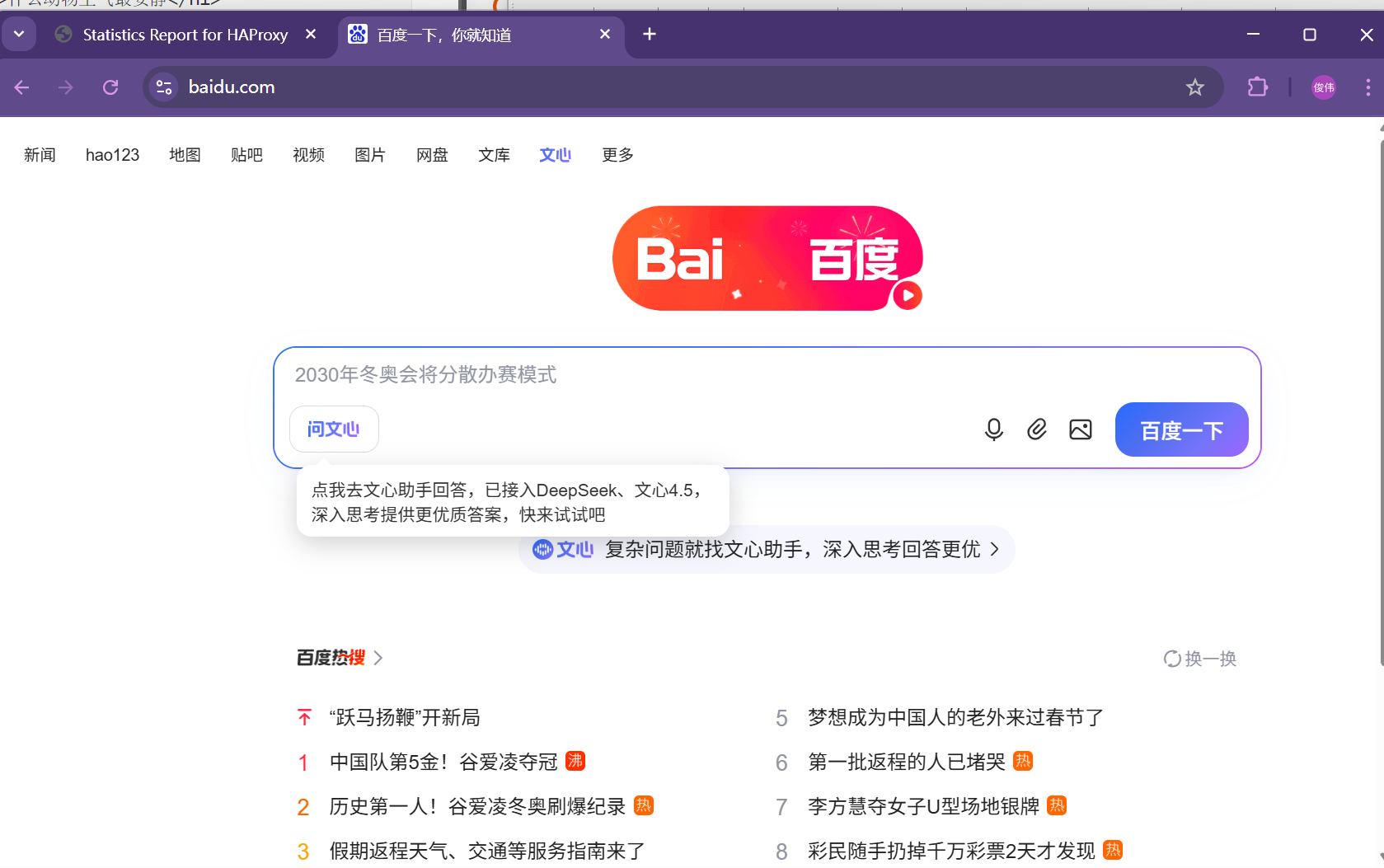

redirect prefix http://www.baidu.com/ #将请求临时(302)重定向至其它URL，只适用于http
模式
maxconn <maxconn> #当前后端server的最大并发连接数

代码示例：

backend webserver-80
server web1 192.168.0.10:80 check inter 3s fall 3 rise 5
server web2 192.168.0.20:80 check inter 3s fall 3 rise 5

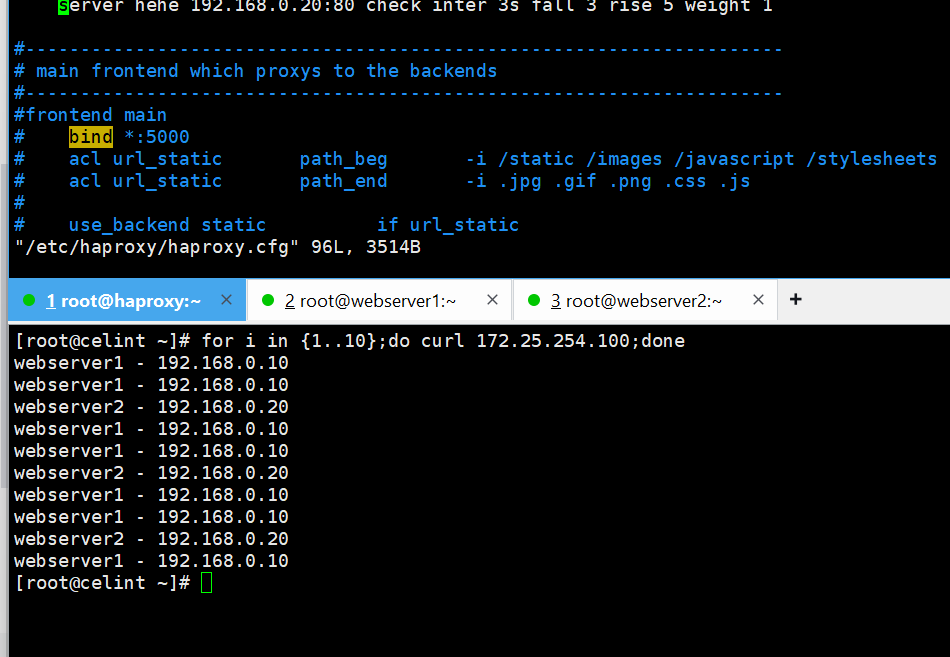

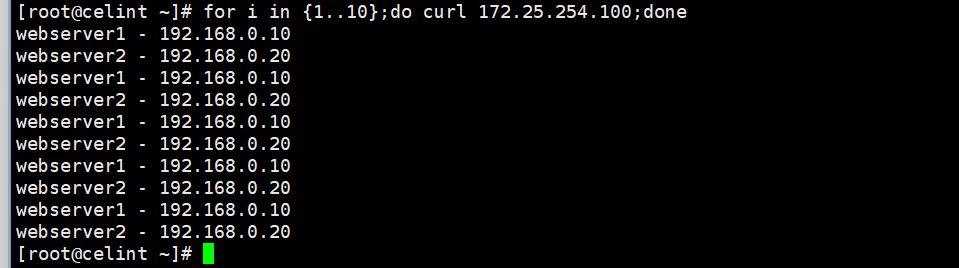

实验效果

Proxies配置-listen****简化配置
使用listen替换 frontend和backend的配置方式，可以简化设置，通常只用于TCP协议的应用
listen配置示例：

listen webcluster
bind *:80
mode http
server haha 192.168.0.10:80 check inter 3s fall 3 rise 5
server hehe 192.168.0.20:80 check inter 3s fall 3 rise 5

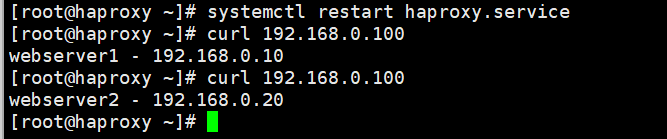

实验效果

实现haproxy的多进程

#默认haproxy是单进程
$root@haproxy \~\]# pstree -p \| grep haproxy \|-haproxy(31439)---haproxy(31441)-+-{haproxy}(31442) \[root@haproxy \~\]# vim /etc/haproxy/haproxy.cfg nbproc 2 \[root@haproxy \~\]# systemctl restart haproxy.service #验证 \[root@haproxy \~\]# pstree -p \| grep haproxy \|-haproxy(31549)-+-haproxy(31551) \| \`-haproxy(31552) #多进程cpu绑定 \[root@haproxy \~\]# vim /etc/haproxy/haproxy.cfg nbproc 2 cpu-map 1 0 cpu-map 2 1 \[root@haproxy \~\]# systemctl restart haproxy.service #为不同进程准备不同套接字 \[root@haproxy \~\]# systemctl stop haproxy.service \[root@haproxy \~\]# rm -fr /var/lib/haproxy/stats \[root@haproxy \~\]# vim /etc/haproxy/haproxy.cfg #stats socket /var/lib/haproxy/stats stats socket /var/lib/haproxy/haproxy1 mode 600 level admin process 1 stats socket /var/lib/haproxy/haporxy2 mode 660 level admin process 1 \[root@haproxy \~\]# systemctl restart haproxy.service #效果 \[root@haproxy \~\]# ll /var/lib/haproxy/ 总用量 0 srw-rw---- 1 root root 0 1月 23 15:41 haporxy2 srw------- 1 root root 0 1月 23 15:41 haproxy1$

haproxy实现多线程

注意多线程不能和多进程同时启用

#查看当前haproxy的进程信息
$root@haproxy \~\]# pstree -p \| grep haproxy \|-haproxy(31742)-+-haproxy(31744) \| \`-haproxy(31745) #查看haproxy子进程的线程信息 \[root@haproxy \~\]# cat /proc/31744/status \| grep Threads Threads: 1 #启用多线程 \[root@haproxy \~\]# vim /etc/haproxy/haproxy.cfg #nbproc 2 #cpu-map 1 0 #cpu-map 2 1 nbthread 2 # turn on stats unix socket stats socket /var/lib/haproxy/stats #stats socket /var/lib/haproxy/haproxy1 mode 600 level admin process 1 #stats socket /var/lib/haproxy/haporxy2 mode 660 level admin process 1 \[root@haproxy \~\]# systemctl restart haproxy.service #效果 \[root@haproxy \~\]# pstree -p \| grep haproxy \|-haproxy(31858)---haproxy(31860)---{haproxy}(31861) \[root@haproxy \~\]# cat /proc/31860/status \| grep Threads Threads: 2$

log 日志管理

指定把日志发送到哪里

实验：指定日志发送到192.168.0.10

bash 复制代码

#在192.168.0.10 开启接受日志的端口
[root@webserver1 ~]# vim /etc/rsyslog.conf
 32 module(load="imudp") # needs to be done just once
 33 input(type="imudp" port="514")

[root@webserver1 ~]# systemctl restart rsyslog.service

#测试接受日志端口是否开启
[root@webserver1 ~]# netstat -antlupe | grep rsyslog
udp        0      0 0.0.0.0:514             0.0.0.0:*                           0          74140      30965/rsyslogd
udp6       0      0 :::514                  :::*                                0          74141      30965/rsyslogd

#在haproxy主机中设定日志发送信息
[root@haproxy haproxy]# vim haproxy.cfg

log         192.168.0.10 local2
[root@haproxy haproxy]# systemctl restart haproxy.service

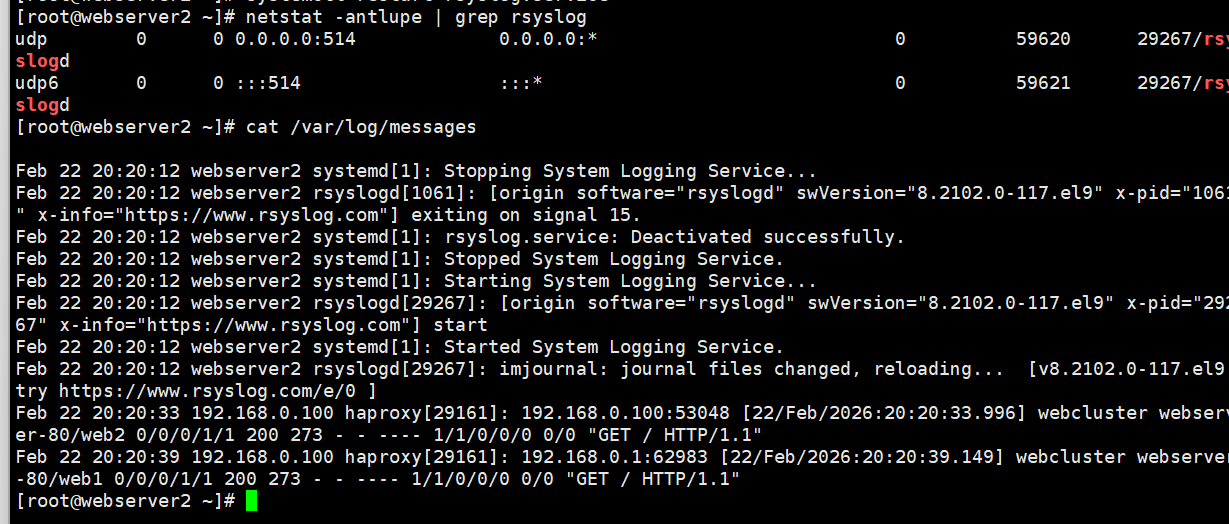

验证：

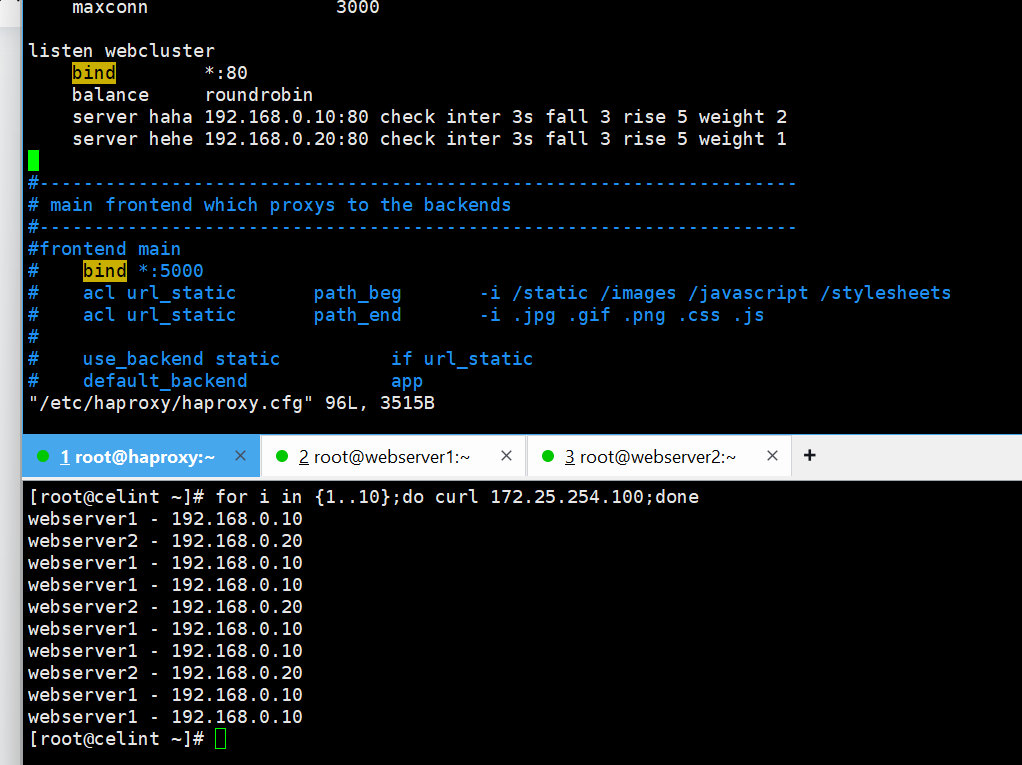

Haproxy算法实验

HAProxy通过固定参数 balance 指明对后端服务器的调度算法
balance参数可以配置在listen或backend选项中。
HAProxy的调度算法分为静态和动态调度算法
有些算法可以根据参数在静态和动态算法中相互转换。

静态算法

静态算法：按照事先定义好的规则轮询公平调度，不关心后端服务器的当前负载、连接数和响应速度等，且无法实时修改权重(只能为0和1,不支持其它值)，只能靠重启HAProxy生效。
static-rr**：基于权重的轮询调度**

不支持运行时利用socat进行权重的动态调整(只支持0和1,不支持其它值)
不支持端服务器慢启动注：
慢启动是指在服务器刚刚启动上不会把他所应该承担的访问压力全部给它，而是先给一部分，当没问题后在给一部分
其后端主机数量没有限制，相当于LVS中的 wrr

$root@haproxy \~\]# vim /etc/haproxy/haproxy.cfg listen webcluster bind \*:80 balance static-rr #算法参数 server haha 192.168.0.10:80 check inter 3s fall 3 rise 5 weight 2 server hehe 192.168.0.20:80 check inter 3s fall 3 rise 5 weight 1 \[root@haproxy \~\]# systemctl restart haproxy.service$

first

根据服务器在列表中的位置，自上而下进行调度
其只会当第一台服务器的连接数达到上限，新请求才会分配给下一台服务
其会忽略服务器的权重设置
不支持用socat进行动态修改权重,可以设置0和1,可以设置其它值但无效

$root@haproxy \~\]# vim /etc/haproxy/haproxy.cfg listen webcluster bind \*:80 balance first server haha 192.168.0.10:80 maxconn 1 check inter 3s fall 3 rise 5 weight 2 server hehe 192.168.0.20:80 check inter 3s fall 3 rise 5 weight 1 \[root@haproxy \~\]# systemctl restart haproxy.service$

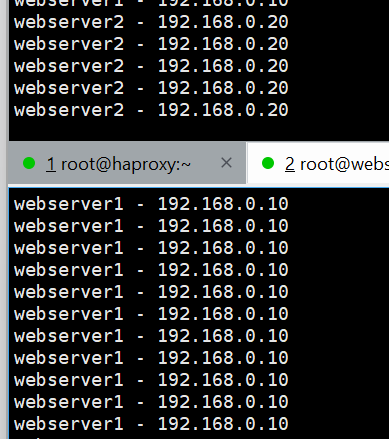

测试：

动态算法

基于后端服务器状态进行调度适当调整，
新请求将优先调度至当前负载较低的服务器
权重可以在haproxy运行时动态调整无需重启

roundrobin

基于权重的轮询动态调度算法，
支持权重的运行时调整，不同于lvs中的rr轮训模式，
HAProxy中的roundrobin支持慢启动(新加的服务器会逐渐增加转发数)，
其每个后端backend中最多支持4095个real server，
支持对real server权重动态调整，
roundrobin为默认调度算法,此算法使用广泛

动态权重更新

记得安装socat

以及修改配置文件追加

1.负载均衡

1.1什么是负载均衡

1.2为什么用负载均衡

1.3****四层负载均衡

1.4七层负载均衡

1.5四层和七层的区别

2.haproxy

2.1haproxy****简介

2.2HAPORXY实验

2.2.1环境设定

global****配置参数说明

proxies****配置

实现haproxy的多进程

haproxy实现多线程

log 日志管理

Haproxy算法实验

静态算法

动态算法

roundrobin

1.3四层负载均衡

2.1haproxy简介

global配置参数说明

proxies配置
