一、功能介绍与使用场景
1.1 模块定位与核心价值
本模块是吊装工程中钢丝绳选型的智能化核心工具，基于"标准合规+算法创新+成果闭环"一体化架构，解决传统选型中标准检索难、双股算法缺失、计算书编制繁琐等痛点，实现从载荷输入到安全验证的全流程自动化。
核心优势：
- 双标准覆盖：支持GB 8918《重要用途钢丝绳》（重要场合）和GB/T 20067《粗直径钢丝绳》（大直径场景）全型号选型；
- 首创算法：全网独家"对折双股钢丝绳选型算法"，精准计算双股使用时的强度折减与寿命；
- 成果闭环：自动生成图文并茂、带公式推导的Word计算书，含规范依据、参数汇总、验算结论，满足报审与施工需求。
1.2 主要使用场景
- 压力容器、塔器、大型构件吊装的钢丝绳选型；
- 对折双股、多肢组装吊索（两肢/三肢/四肢）的特殊工况计算；
- 既有钢丝绳的安全复核（如最小破断拉力、安全系数验证）；
- 需输出标准化计算书的工程报审、专家论证场景。
二、主要设计流程

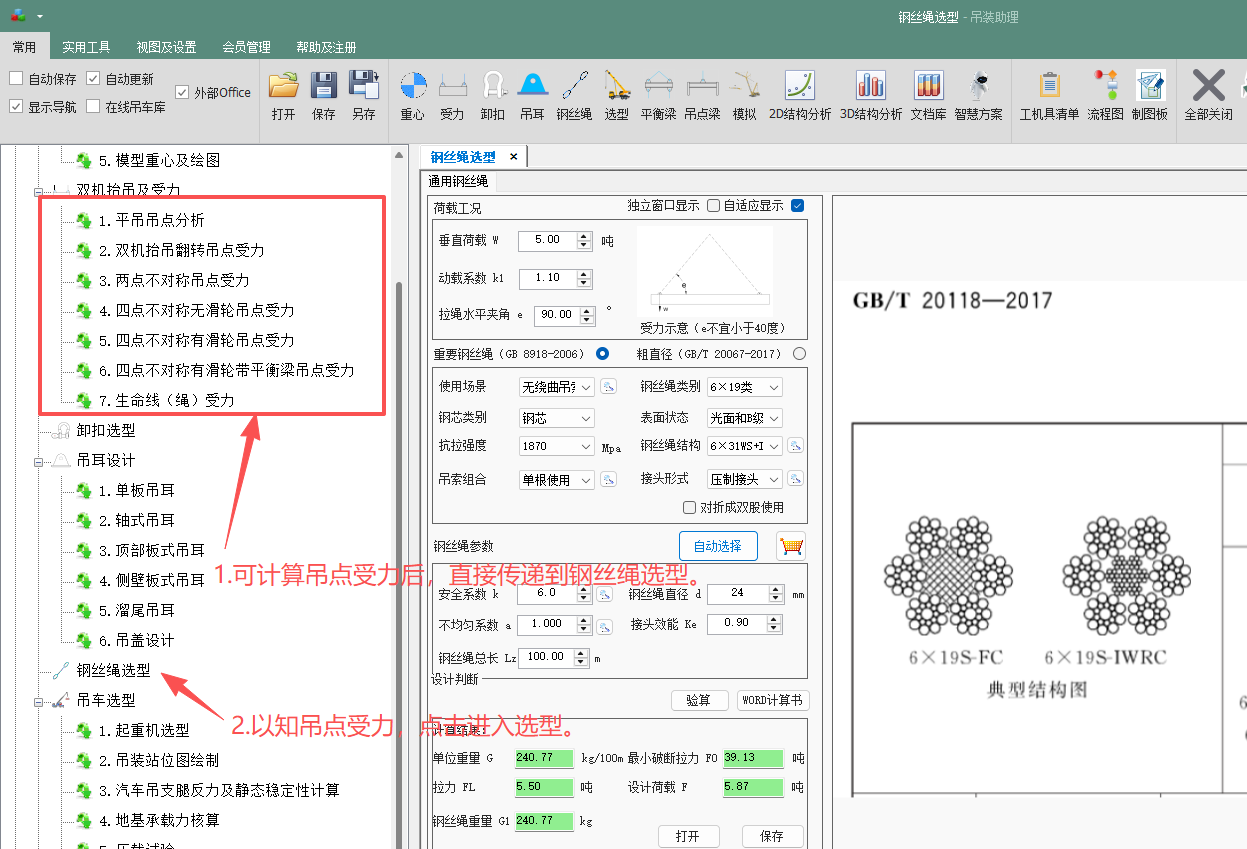

可从"++++双机抬吊及受力++++"各中工况下，计算钢丝绳的受力后，直接传导至此模块的参数输入。

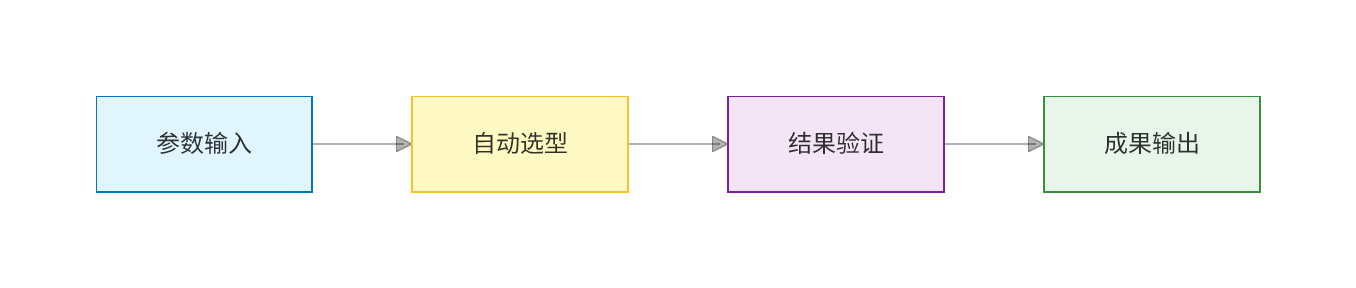

设计流程分为参数输入→自动选型→结果验证→成果输出四大阶段，详解如下：
阶段1：参数输入
打开软件，点击左侧导航栏"计算及选型→钢丝绳选型"进入界面，在左侧参数区完成以下设置：

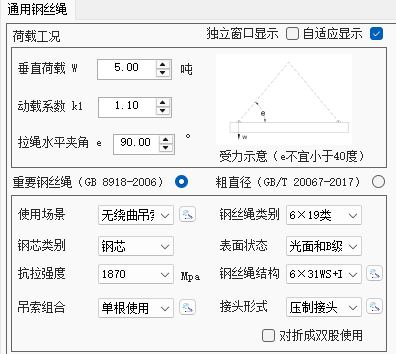

1.1 载荷工况参数
|----------|------------------------------------------------------------------------------------------------------------------|
| 参数项 | 含义与设置要点 |
| 垂直载荷 W | 吊点受到的垂直荷载，单位"吨" |
| 动载系数K1 | 起升冲击动力放大系数，默认1.1（动态吊装/重载可设1.2~1.3） |
| 拉绳水平夹角 e | 钢丝绳的水平夹角，一般不宜小于40度。 |
| 使用场景 | 钢丝绳受力状态：无线滑车（无绕曲）、有绕曲（与吊物/坡口接触）、双机抬吊等
|
| 吊索组合 | 单根使用/对折双股/多肢组装（两肢/三肢/四肢，）
|
1.2 钢丝绳参数

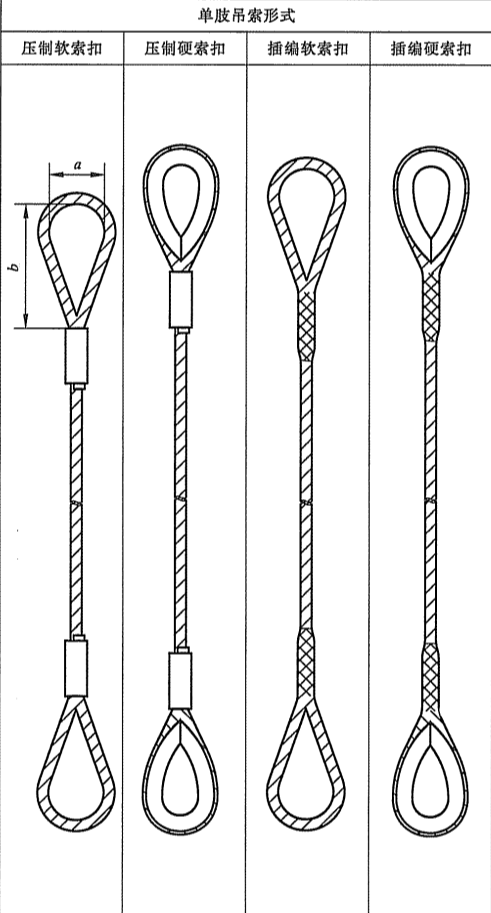

|--------|------------------------------------------------------------------------------------------------------------------|
| 参数项 | 含义与设置要点 |
| 安全系数K | 按用途选取，默认6（重要吊装） |
| 接头效能Ke | 接头强度折减系数（压制接头0.9~0.95，插编接头0.75~0.9）
|

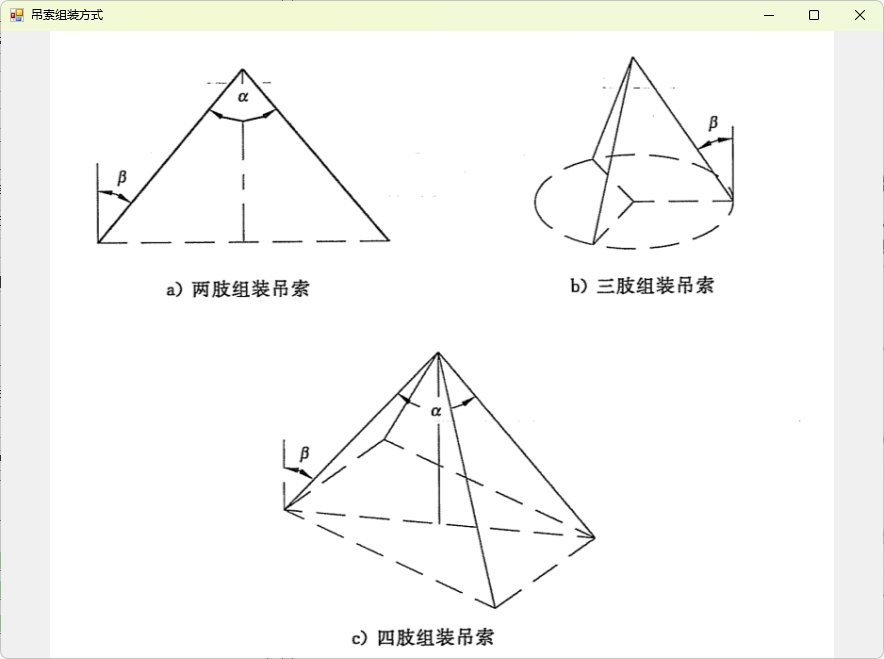

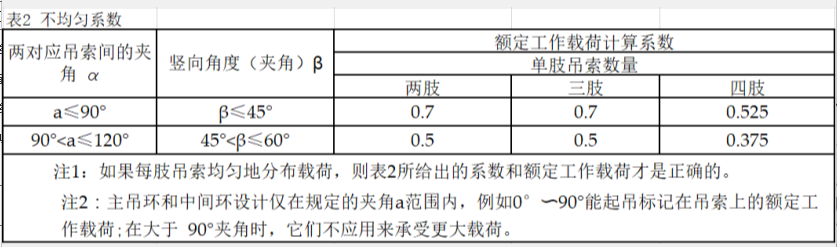

| 不均匀系数α | 根据多肢组装时吊索间夹角α、竖向夹角β，自动计算吊装的不均载系数。
|
| 钢丝绳类别 | 6x19类（常规）、6x36类（高柔性）等，下拉选择或自定义 |
| 抗拉强度 | 钢丝绳公称抗拉强度（MPa），如1770、1870（GB 8918表2） |
| 表面状态 | 光面/镀锌（B级/AB级），影响耐腐蚀性 |
1.3 标准与结构选择
- 标准选择：勾选"GB 8918《重要用途钢丝绳》"或"GB/T 20067《粗直径钢丝绳》"（粗直径≥60mm）；

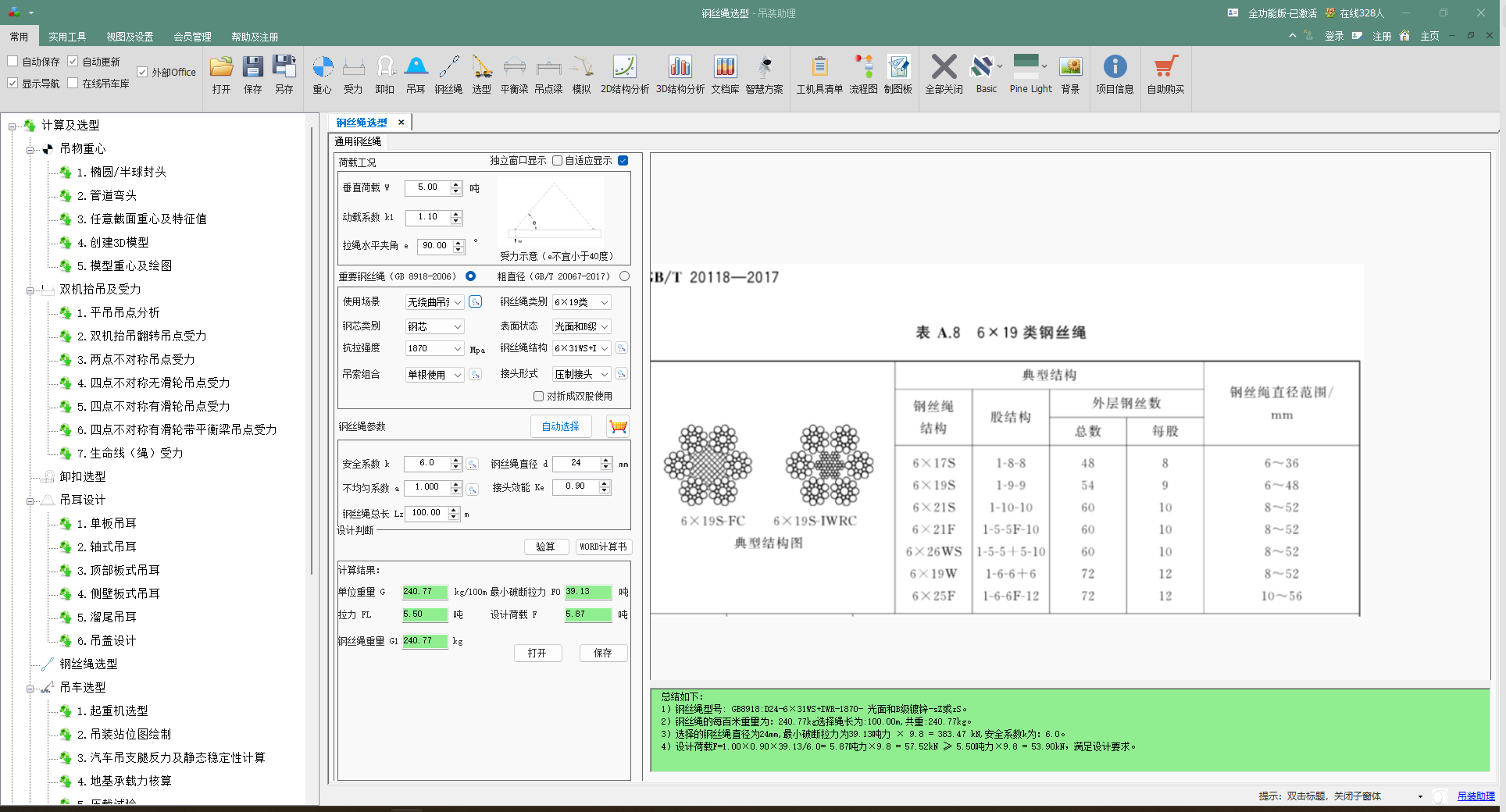

- 结构参考：右侧"典型结构图表"展示6x19S-FC、6x36WS.IWRC等规格，可点击查看股结构（"钢丝绳基本结构"：钢丝→股→绳芯）。
阶段2：自动选型（核心算法：对折双股+标准查表）
点击"自动选型"按钮，软件执行两步核心计算：
- 标准型号匹配：基于载荷、安全系数，从GB 8918/GB/T 20067表9~23查表筛选候选型号（如6x31WS+IWR、6x36WS.FC）；
- 对折双股算法（全网首创）：若为双股使用，使用时，勾选对折双股使用。软件自动考虑折减，进行破断拉力等效计算，确保强度冗余。
输出结果：
- 钢丝绳型号（如GB8918:Φ24-6X31WS·IWR-1870）、直径d、单位重量G（kg/100m）；
- 最小破断拉力（吨）、拉力FL（动载后实际拉力）、设计荷载F（允许最大荷载）；
- 验算结论："是否满足设计要求"，背景绿色为满足，红色为不满足。
阶段3：结果验证（关键校核项）

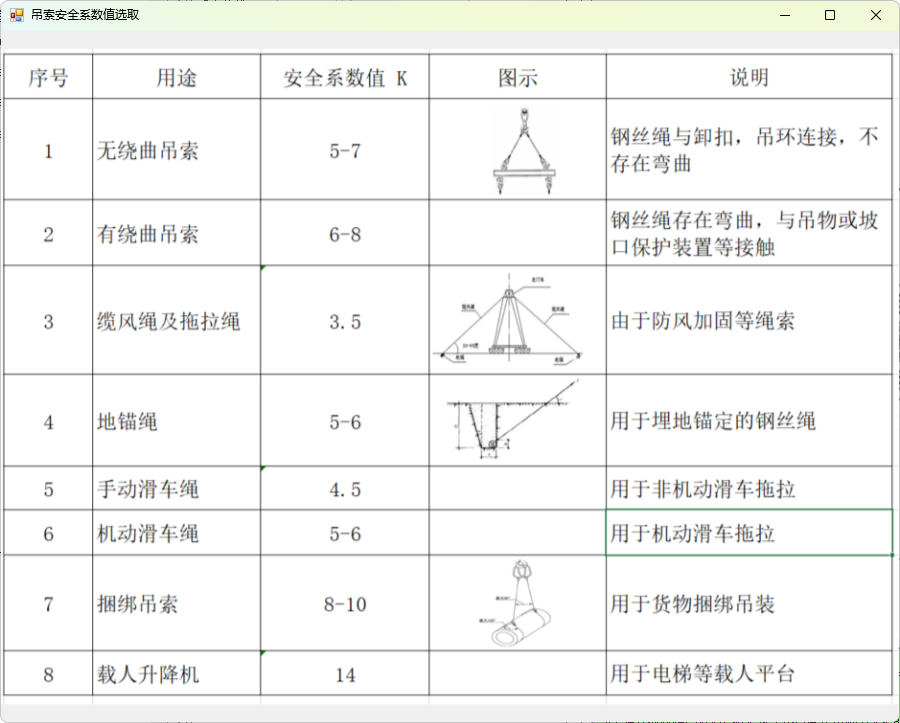

3.1 安全系数验证
吊索安全系数值选取：
- 无绕曲吊索（无线滑车）：K=5~7；
- 有绕曲吊索（带滑轮）：K=6~8；
- 捆绑吊索：K=8~10。
3.2 强度验算公式
- 最小破断拉力：（=0.356，D=直径，=抗拉强度）；
示例：（≈39.13吨）； - 容许拉力：（α=不均匀系数，=接头效能，K=安全系数）；
示例：吨（≥设计荷载5.5吨，满足）。
3. 3 手动验算
可修改安全系数k，钢丝绳直径d，不均载系数a等参数后，点击验算，进行结果验算。
阶段4：成果输出（全专业交付）

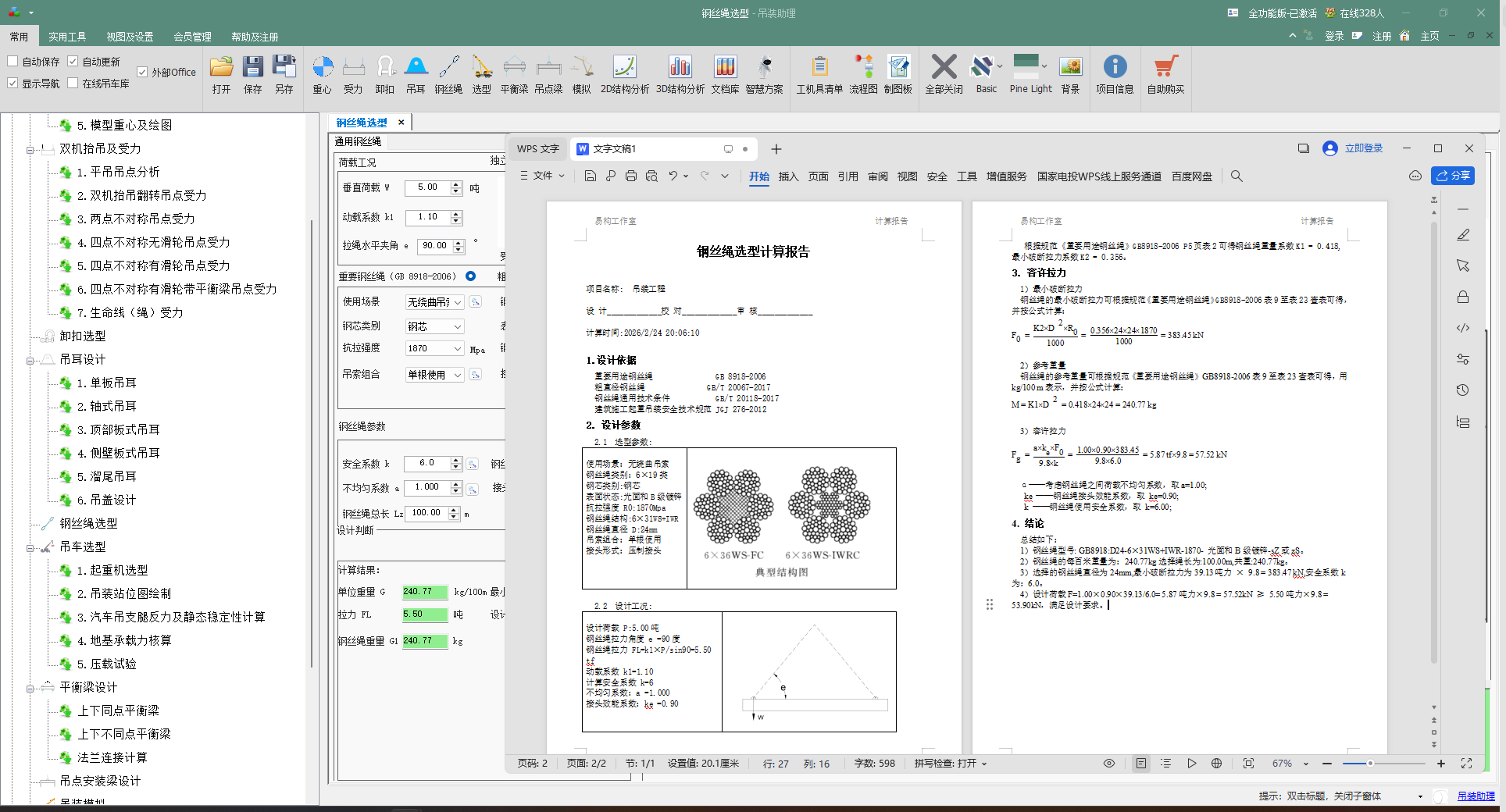

4.1 WORD计算书
点击"WORD计算书"生成，含：
- 设计依据：GB 8918-2006、GB/T 20067-2017等规范；
- 参数汇总：载荷、安全系数、接头效能、结构参数；
- 公式推导：最小破断拉力、容许拉力、组合应力计算（如）；
- 结论：推荐型号、重量、破断拉力、安全系数验证结果。
三 、设计要点与操作技巧
3 .1 核心设计要点
- 安全系数优先：按使用场景严格选K值，禁止为降本降低系数（如捆绑吊索必须K≥8）；
- 对折双股慎用：仅当单根钢丝绳长度不足时使用，算法已内置0.8强度折减，无需额外计算；
- 夹角控制：多肢组装时α≤90°，超90°需容易脱钩；
- 材质适配：粗直径选GB/T 20067（如Φ60mm以上6x36WS.IWRC），重要场合选GB 8918光面镀锌。
3 .2 操作技巧
- 自动选型优先：先填全参数点击"自动选型"，获取初始型号（如"6x31WS-FC"），再微调；
- 重点监控与：最小破断拉力/安全系数需≥1.2倍设计荷载（动态工况），容许拉力需≥动载后拉力FL；
- 成果核对：打印Word计算书，逐项核对公式、参数、结论。
五、常见问题处理
Q1：自动选型推荐的钢丝绳直径太大，能否减小？
A：检查安全系数是否过高（如重要吊装误设K=8，可调回6），或接头效能Ke是否取低（压制接头可从0.9提至0.95），重新计算后选型。
Q2：对折双股使用时，算法如何保证安全？
A：算法内置"双股捻制应力叠加系数0.8"（"对折双股钢丝绳选型算法"）。
Q3：Word计算书中公式看不懂怎么办？
A：参考"计算过程"：
- 最小破断拉力（=0.356，查GB 8918表2）；
- 容许拉力（α=1.0，=0.9，K=6）。
六、注意事项
- 标准适用范围：GB 8918用于重要场合（如核电、危化品），GB/T 20067用于粗直径（≥60mm）重要场合；
- 成果有效性：计算书需含"设计依据、参数、公式、结论"四要素，缺项需补充；
- 高危场景：核电、超重吊装等超危工程的方案，需经专家论证，严格按HGT 21574-2018校核；
- 软件版本：本教程基于V1.3.9，界面差异以实际为准（如"自动选型"按钮位置）。
七、附：核心规范与参考
国家标准：
- GB 8918-2006《重要用途钢丝绳》（型号、破断拉力查表）；
- GB/T 20067-2017《粗直径钢丝绳》（大直径场景选型）；
- GB/T 20118-2017《钢丝绳通用技术条件》（材质、检验）；
- JGJ 276-2012《建筑施工起重吊装安全技术规范》（安全系数）。
结语：本教程结合软件实操与规范要点，覆盖钢丝绳选型全流程。掌握"参数精准输入-算法自动验算-成果闭环输出"三步法，可高效完成安全合规的选型设计，保障吊装作业安全。
