稳定可靠S7‑1200Profinet转EtherCAT标准化部署方案
作为车间一线运维人员，我们新增精密输送线，需用现有西门子S7-1214CPLC通过PNS-ECATM网关对接汇川IS620N

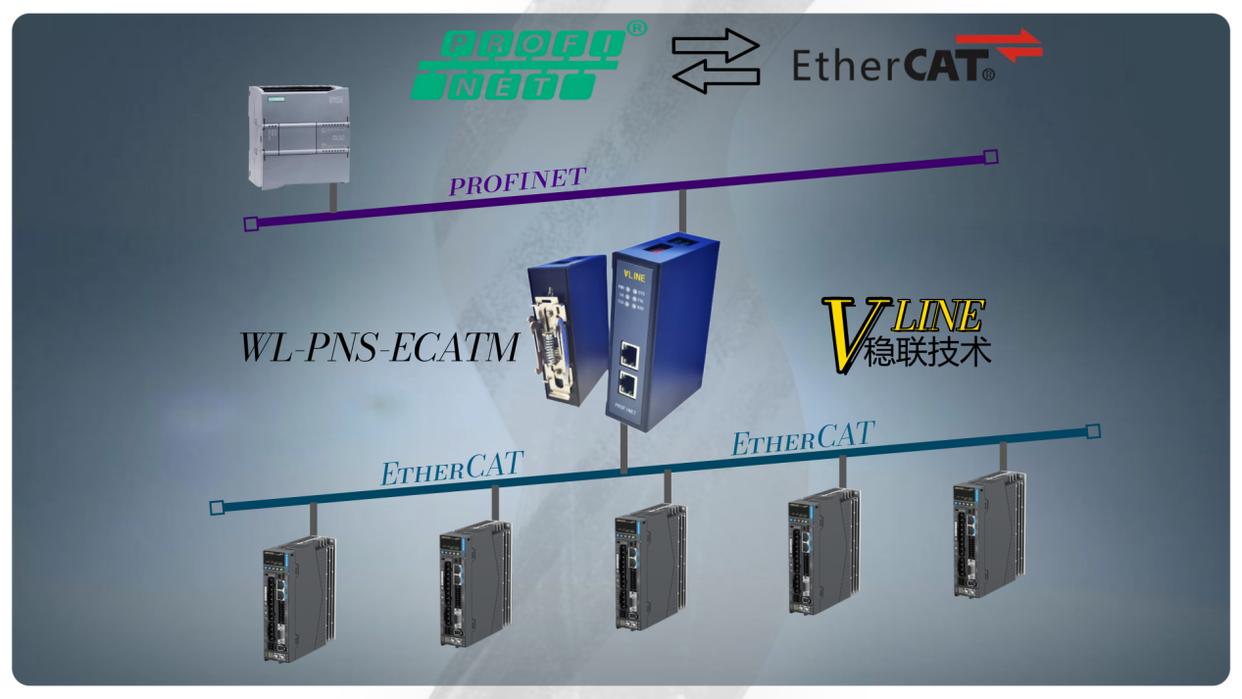

EtherCAT伺服。此前担心非专业团队难操作，实际选用入门级高性价比硬件及TIAPortalV17、GCS网关配置软件，核心需求是快速完成联动、方便后续运维。系统拓扑简洁：PLC（192.168.1.1）→交换机→网关（192.168.1.10）→伺服（从站1，192.168.1.20）。
全流程配置实操

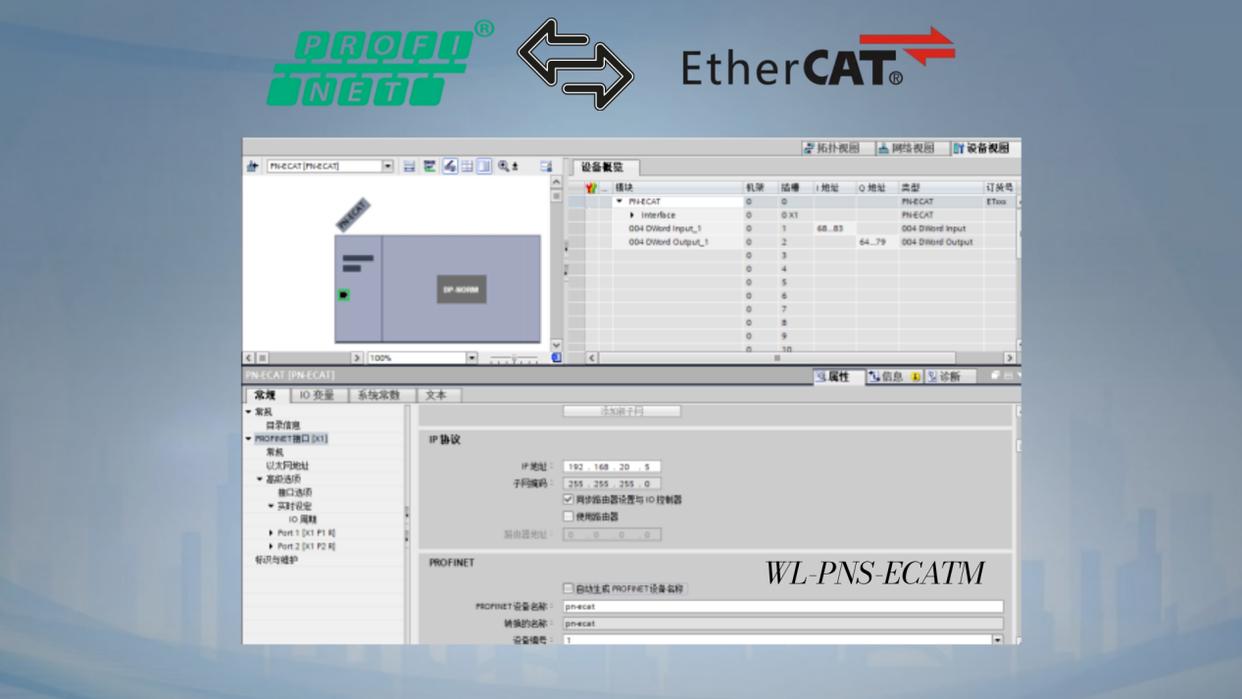

（一）PLC组态（TIAPortalV17）
软件可视化界面友好，无技术门槛。新建项目后添加对应型号PLC，配置ProfinetIP及设备名，导入WL-PNS-ECATM网关GSD文件并添加网关，核对IP避免冲突，设置50ms通信周期，绑定IW68-IW71（读伺服数据）、QW64-QW67（发指令）的过程数据区，下载组态即可完成。

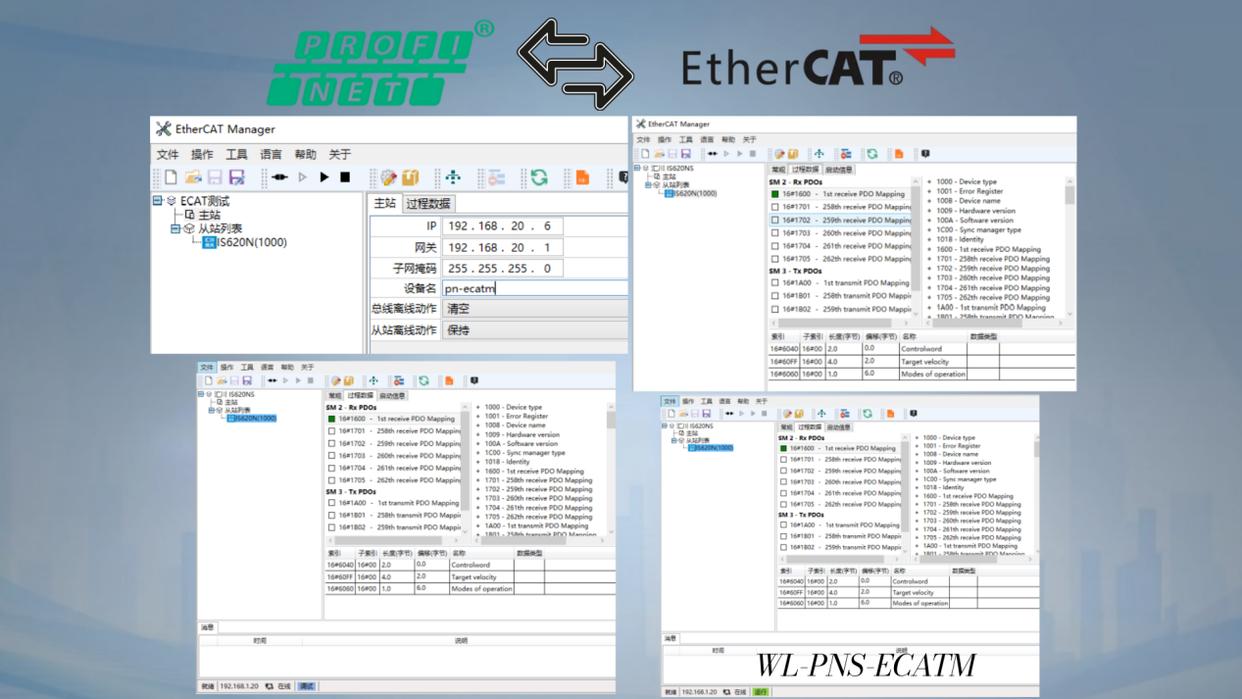

网关及EtherCAT配置（EtherCATManager软件）
流程精简易上手，电脑改同网段IP后，打开软件导入从属设备ESI文件，添加到从站列表。修改WL-PNS-ECATM网关IP地址，添加从站设备PDO参数并且对映射做偏移，扫描到伺服后完成数据映射，搜索网关下载配置再重启网关，状态由调试转换到运行，即网关连通从属设备。
伺服配置及验证
伺服面板操作便捷，通电后切换为EtherCAT从站模式，设对应从站地址，启用远程控制并保存重启。测试中，PLC下发指令后伺服启停、调速响应及时，在线监控数据正常，故障码可同步上传，满足使用需求。
总结
整套配置上手难度低，适配非专业运维人员。依托两款简易软件，重点核对参数一致性即可规避常见问题，伺服面板配置进一步降低门槛。配置后设备联动稳定，指令响应及时，兼顾实用性与便捷性，无需大量人力物力，性价比高，适合中小型企业自动化产线新增或升级部署，轻松实现跨协议互联。
