51单片机入门-DS1302时钟(十)

目录:

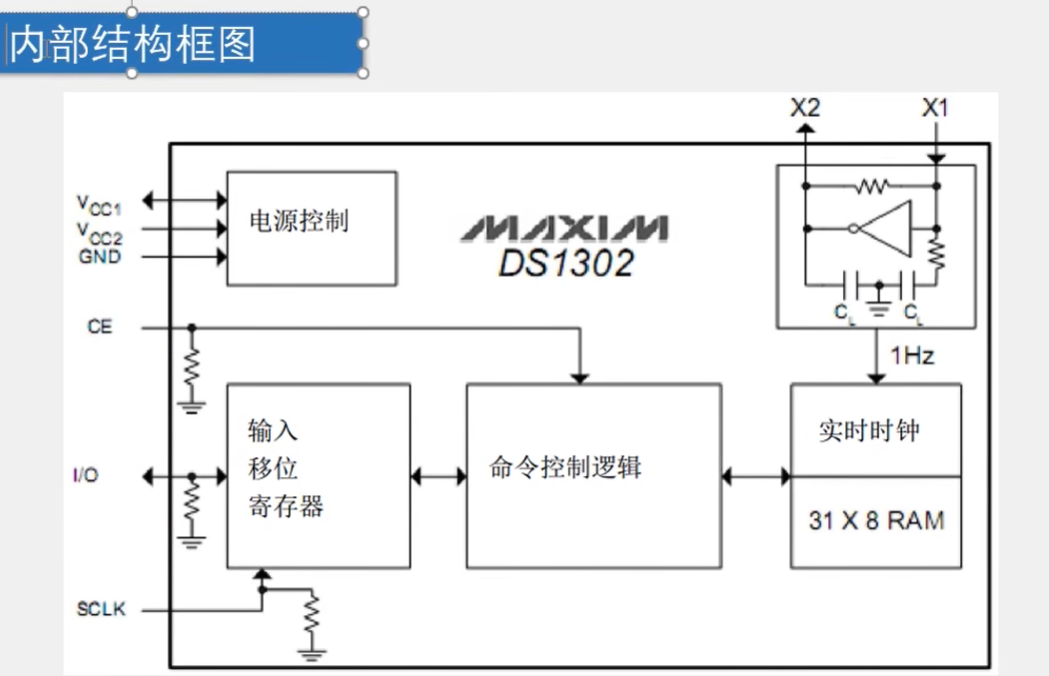

1.DS1302实时时钟

2.DS1302时钟&可调时钟

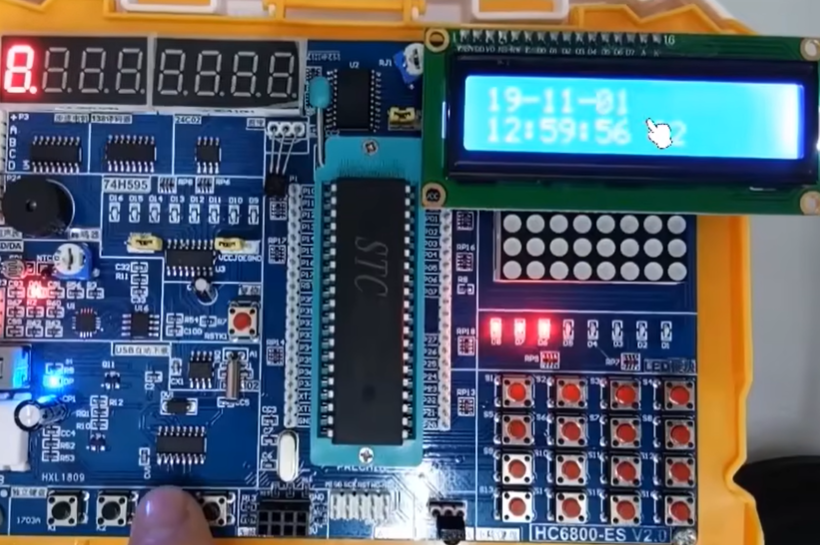

1.DS1302实时时钟

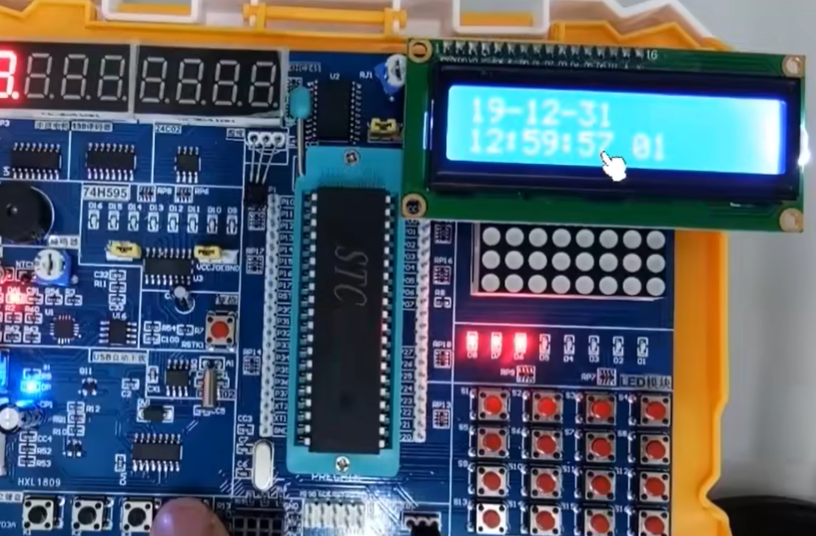

2.DS1302时钟&可调时钟

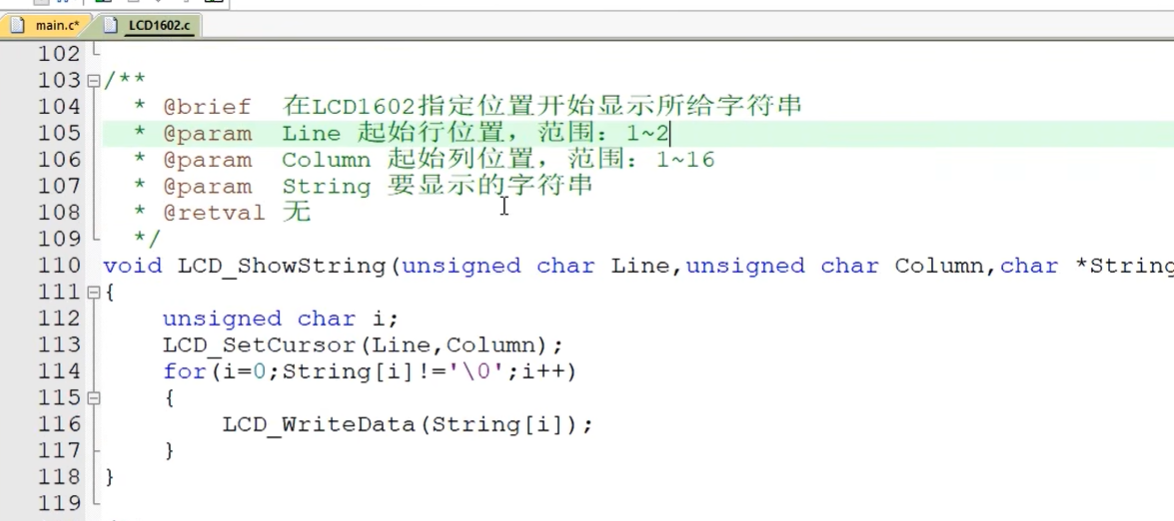

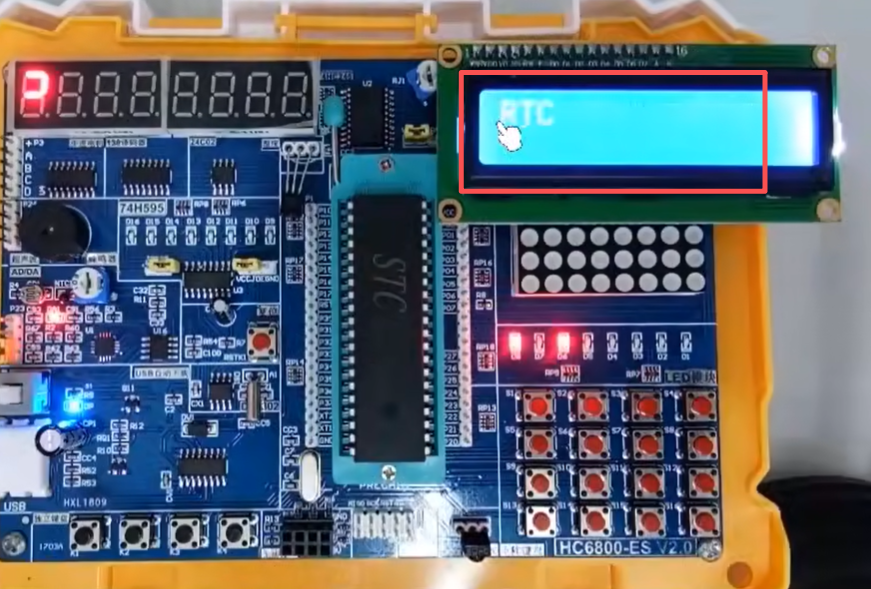

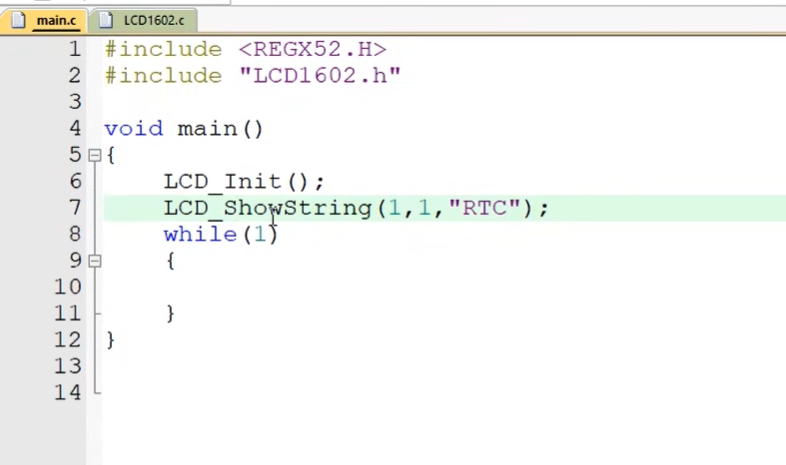

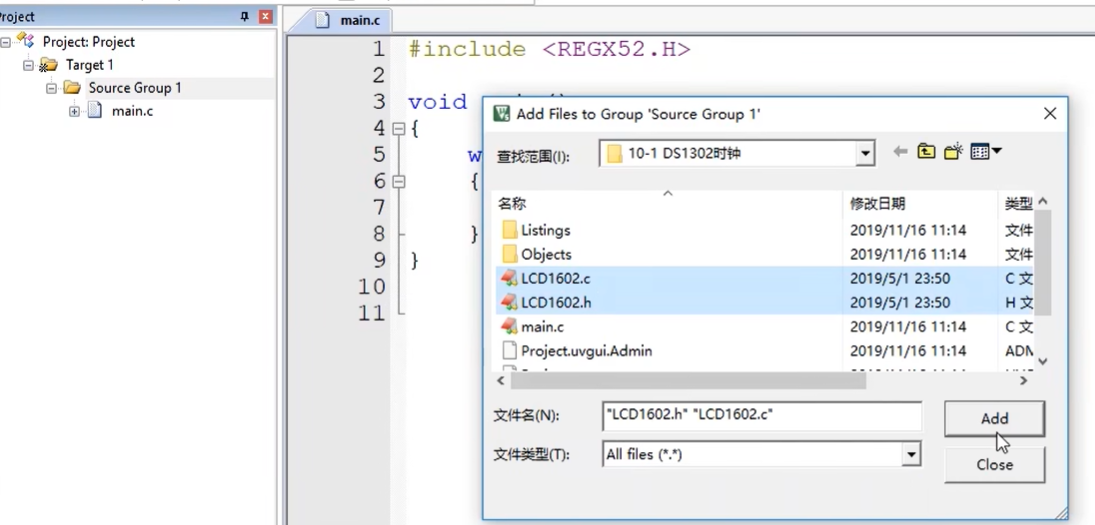

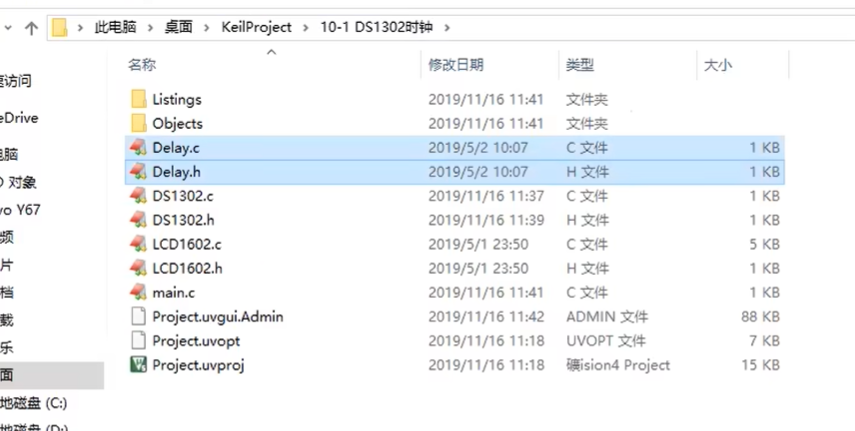

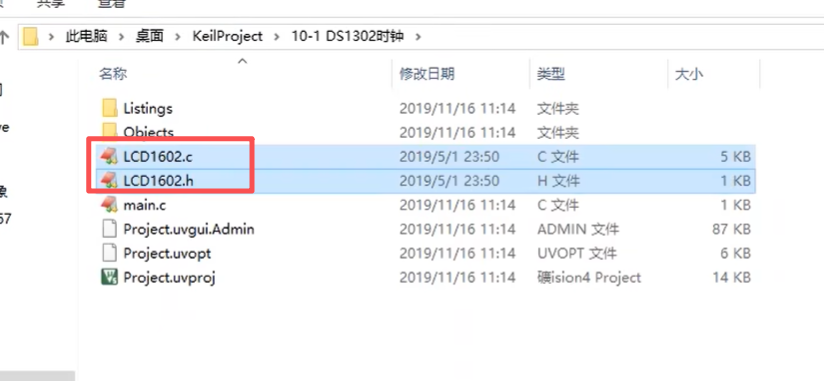

需要1602进行显示,拷贝过来1602的代码:

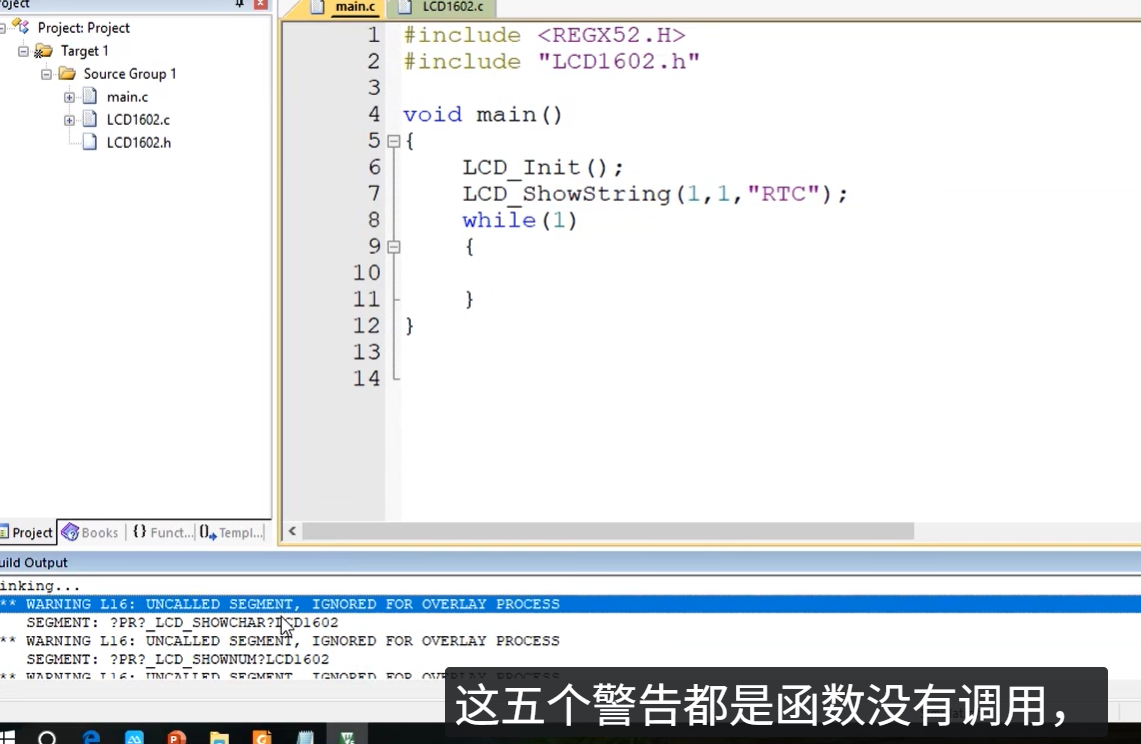

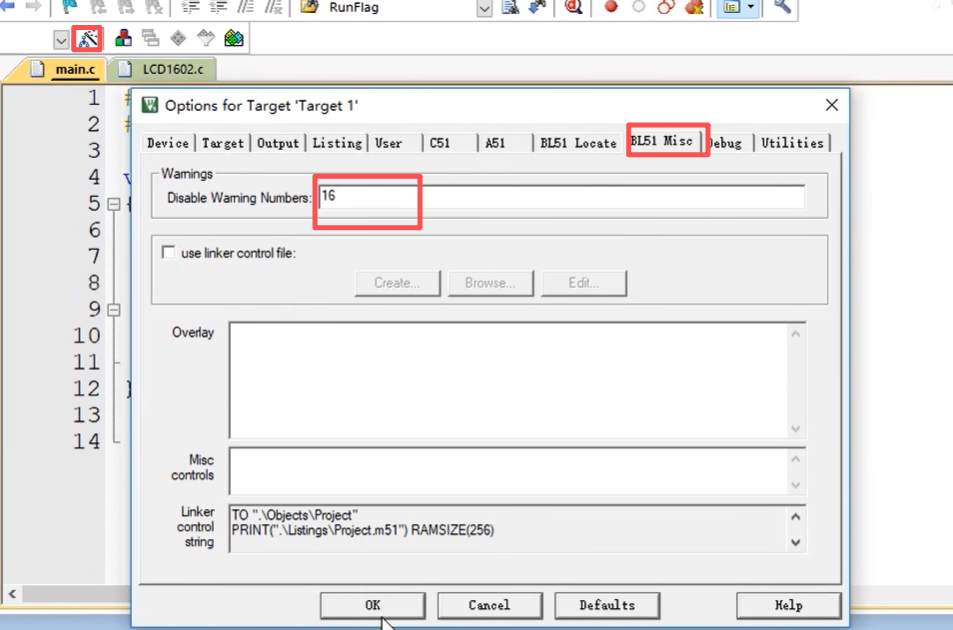

抑制下警告:

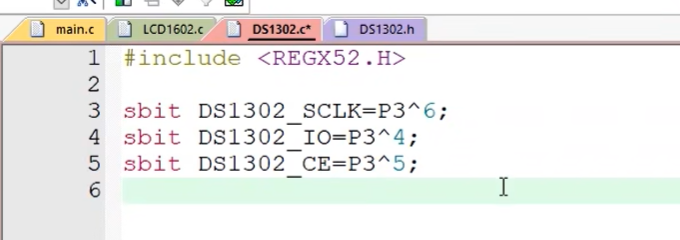

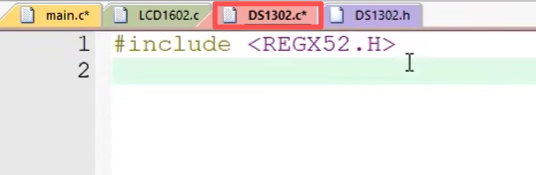

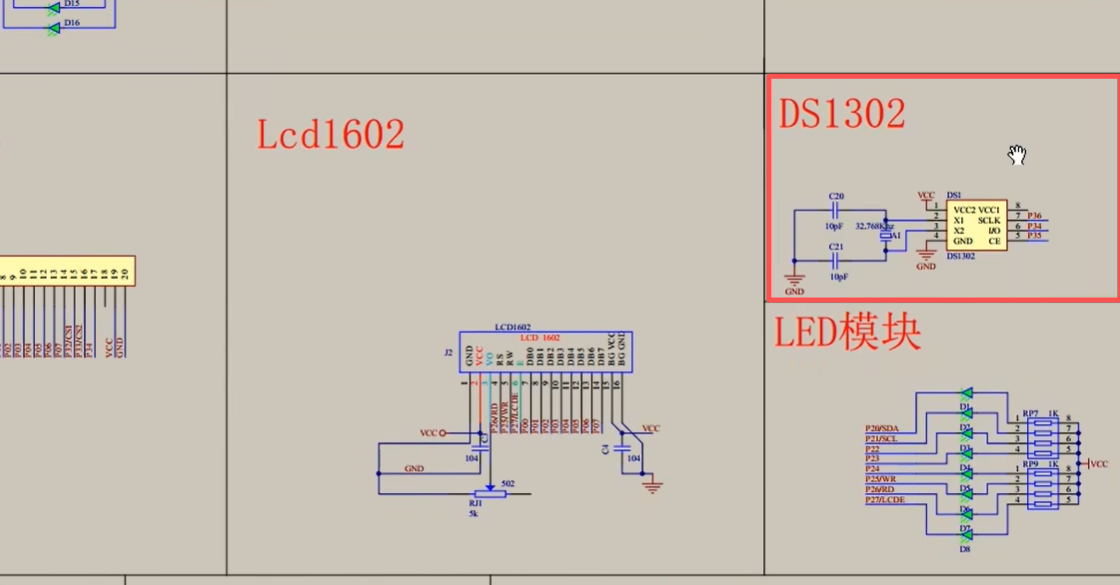

定义引脚:

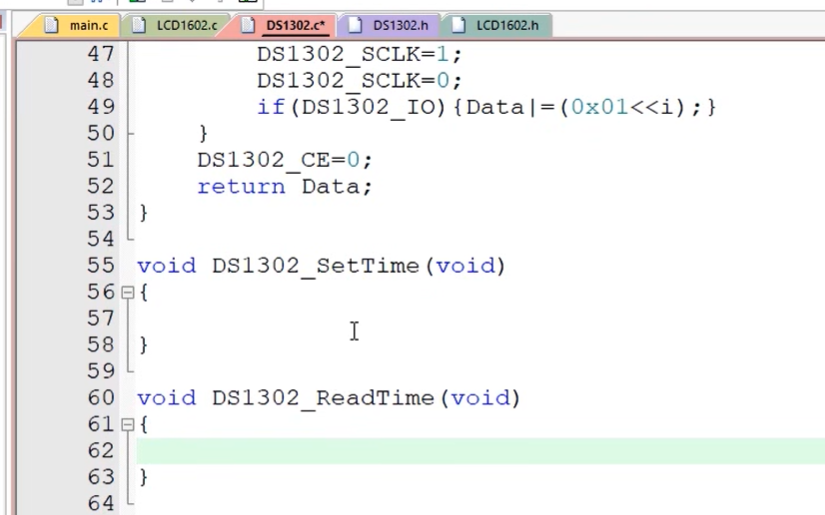

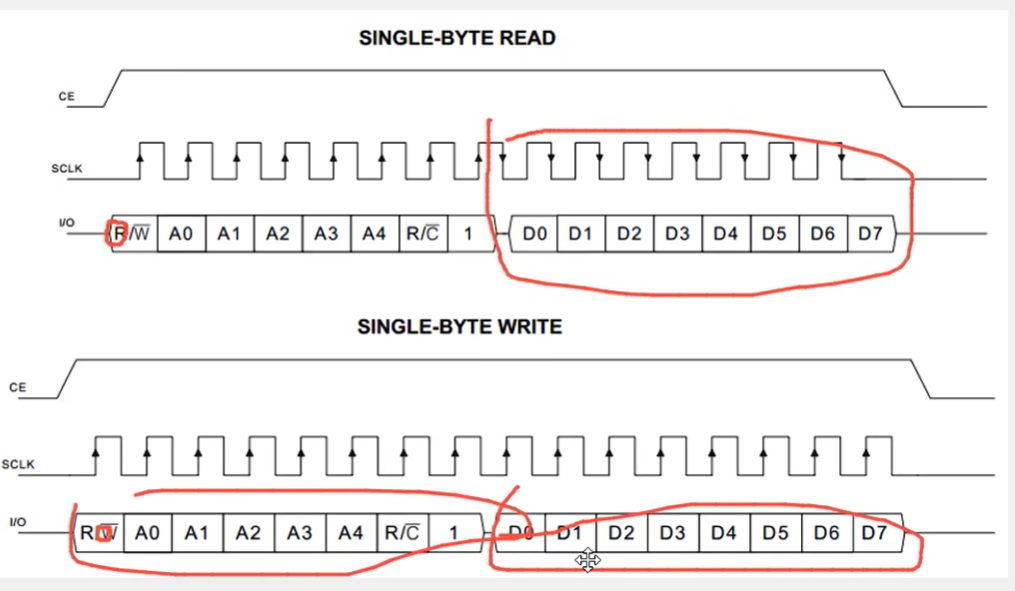

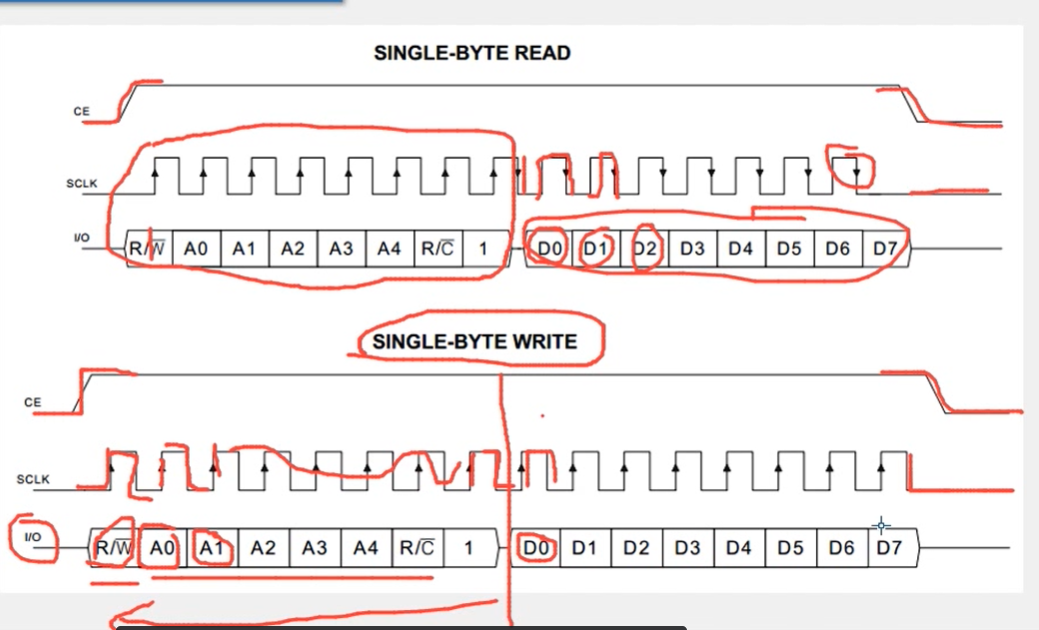

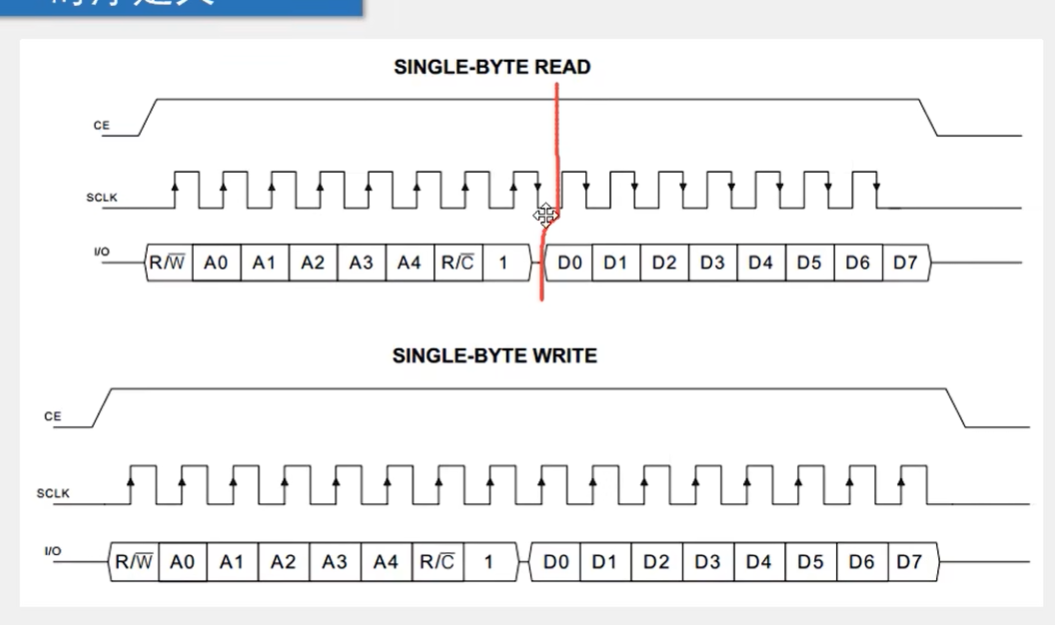

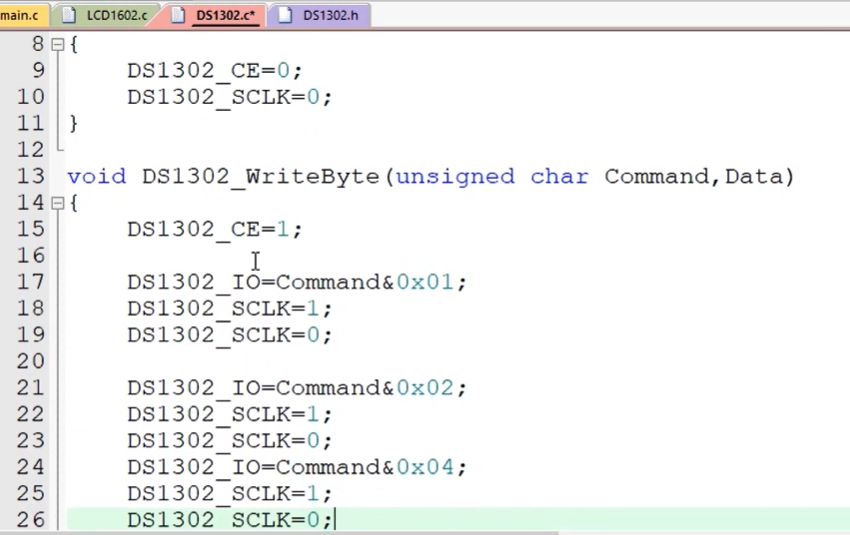

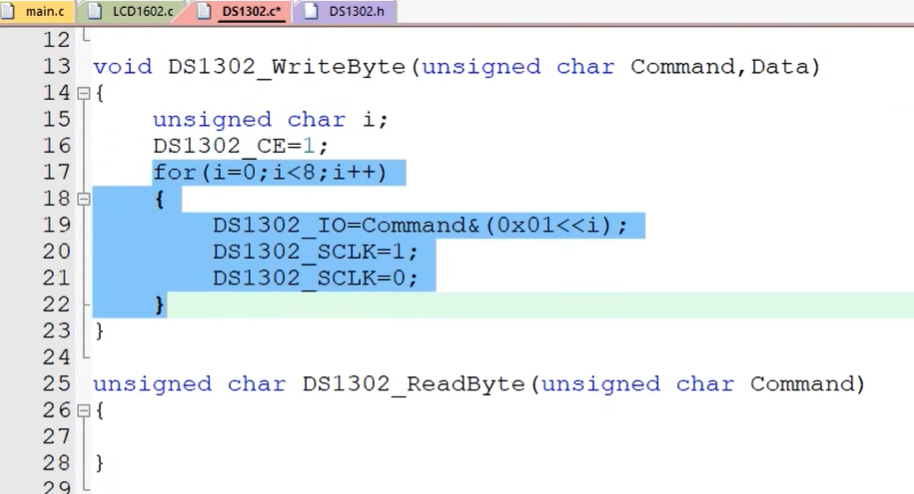

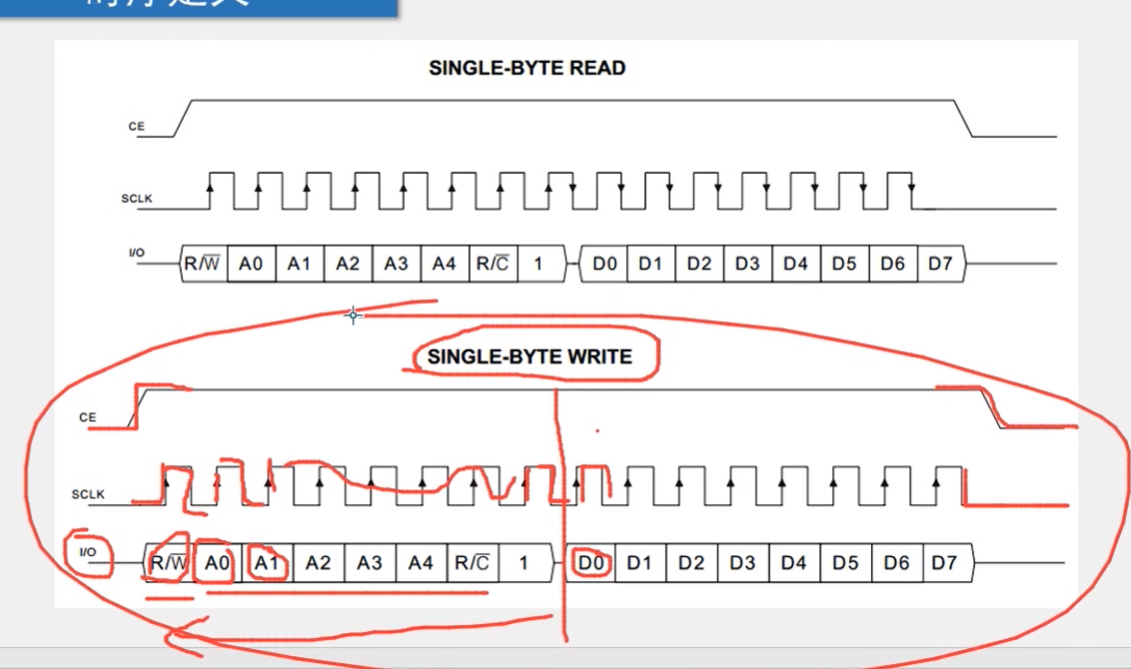

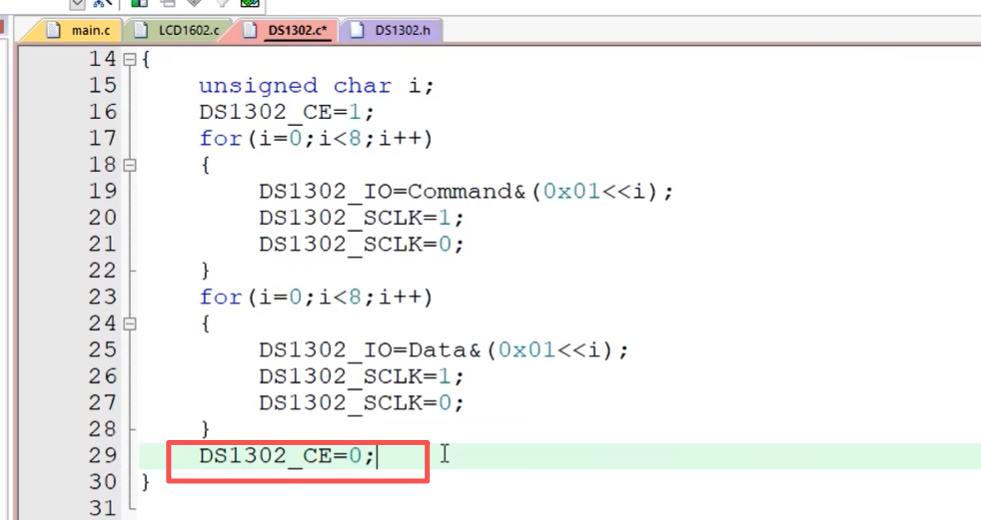

定义读写的方法:

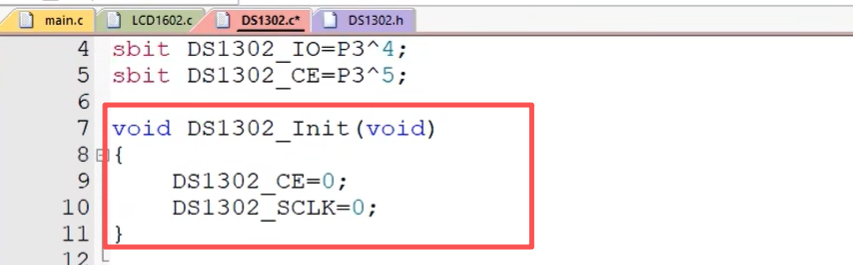

初始化方法:

使用for循环

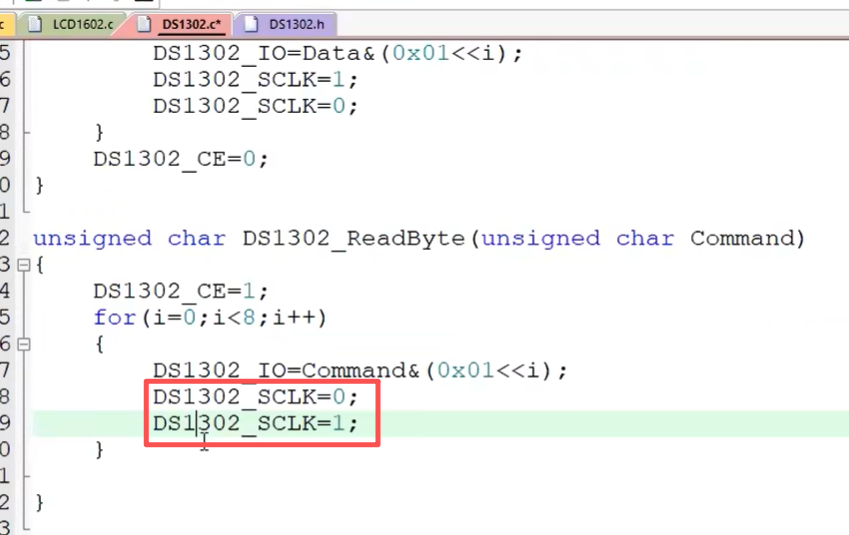

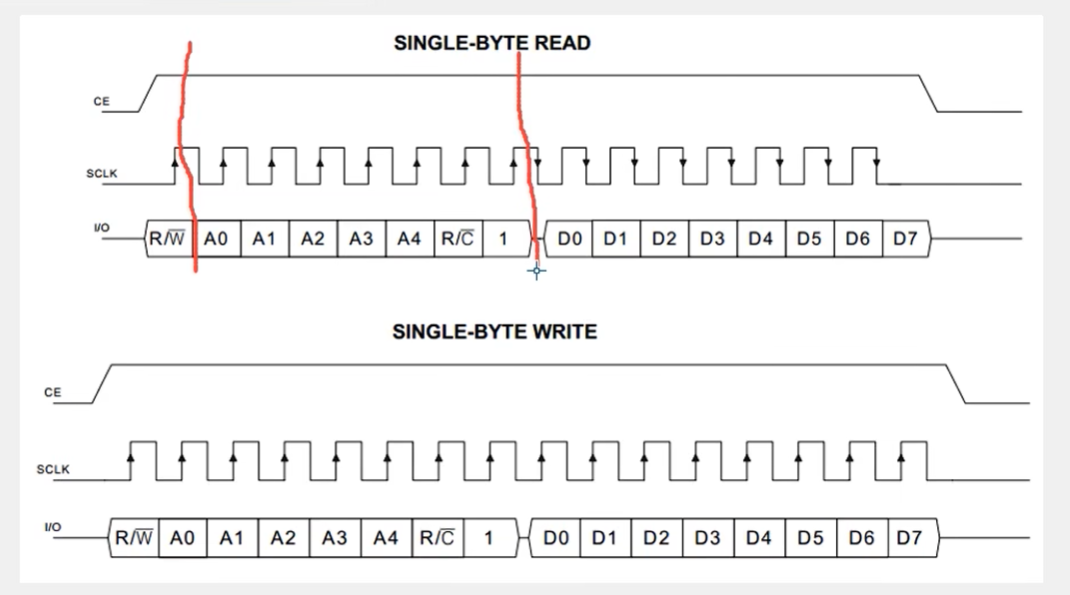

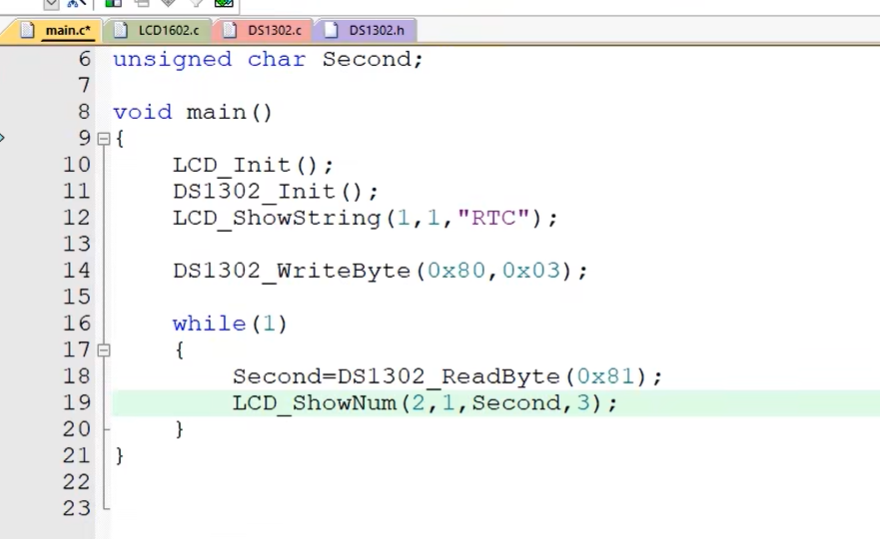

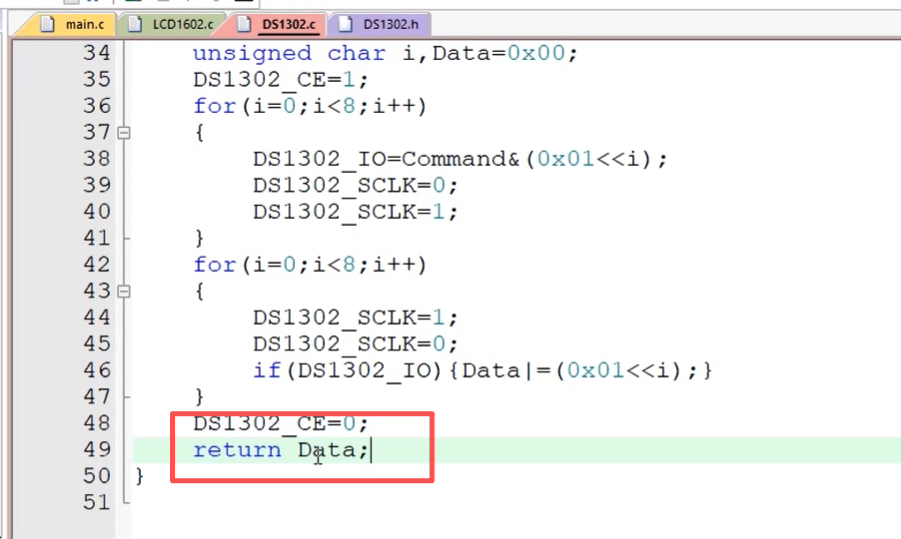

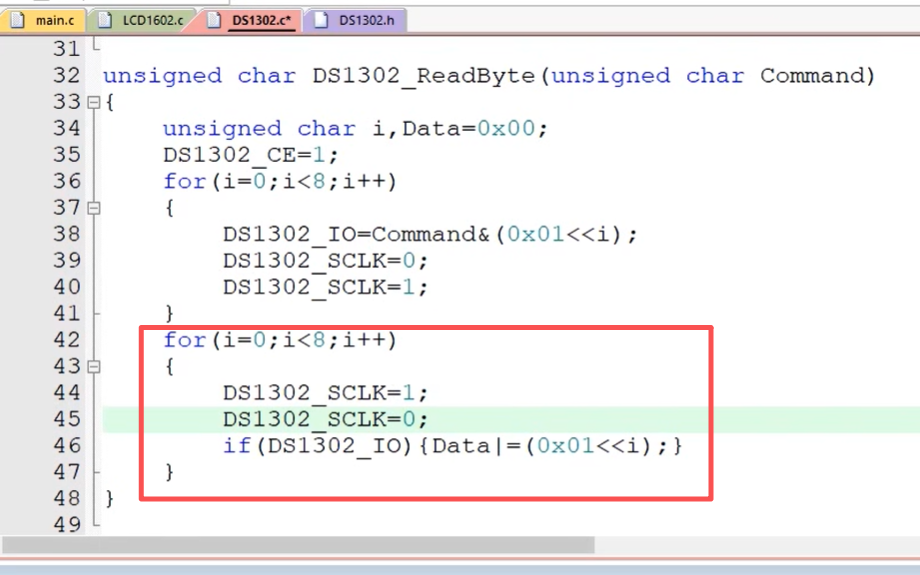

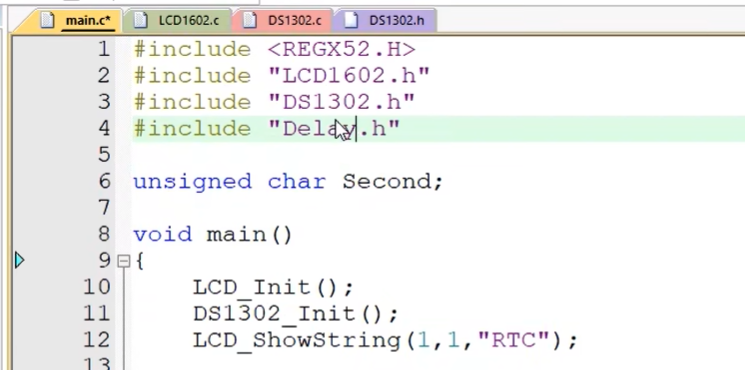

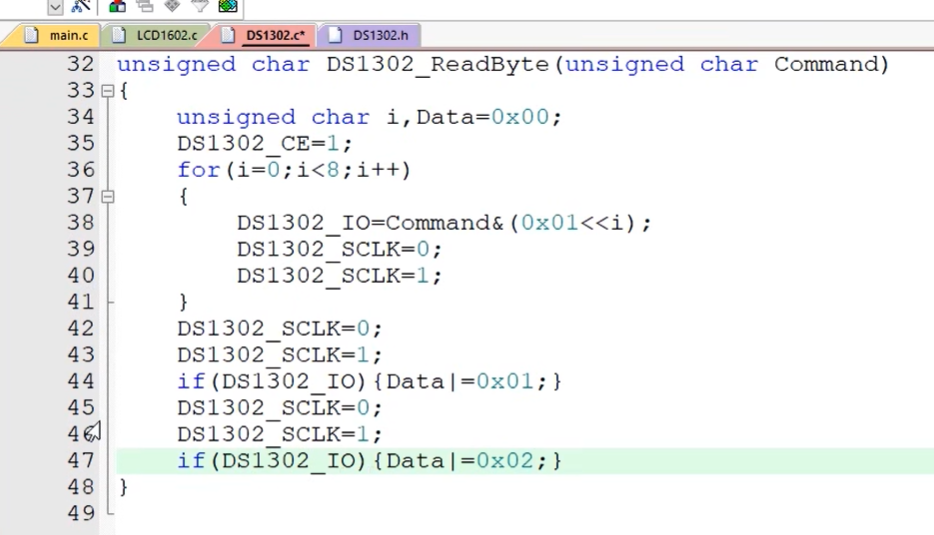

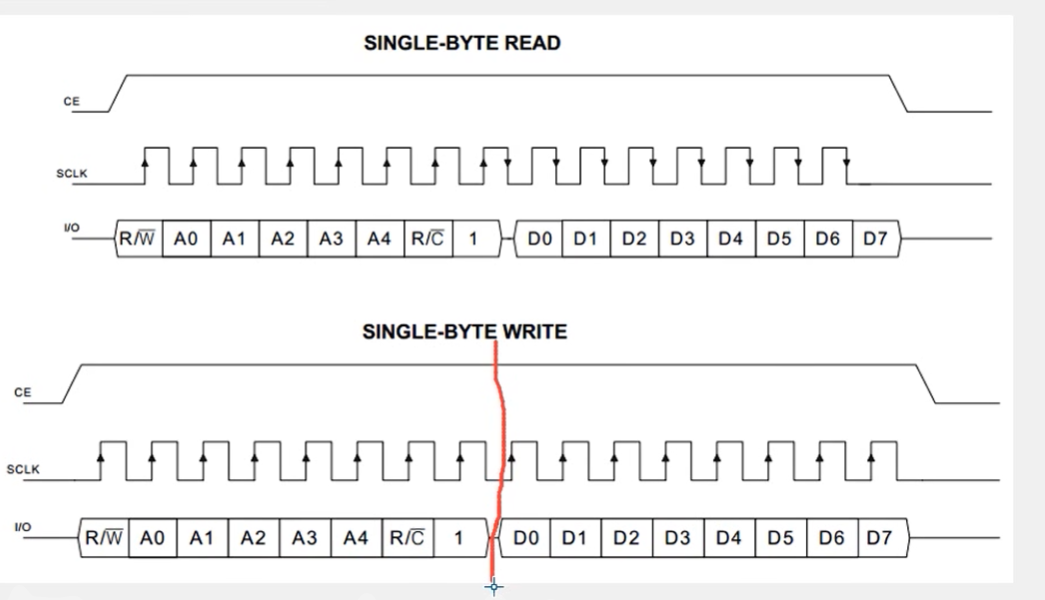

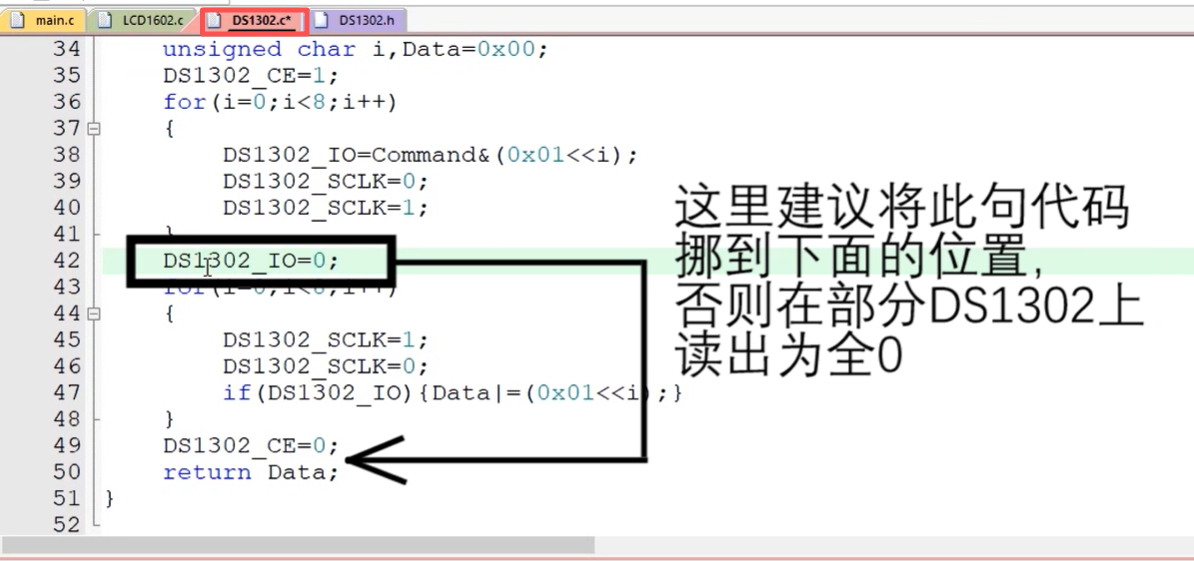

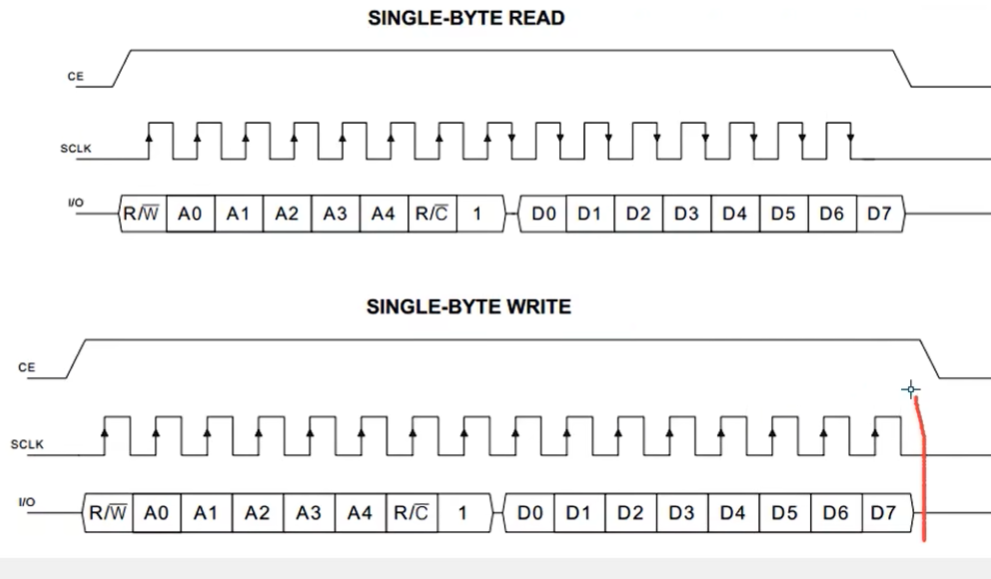

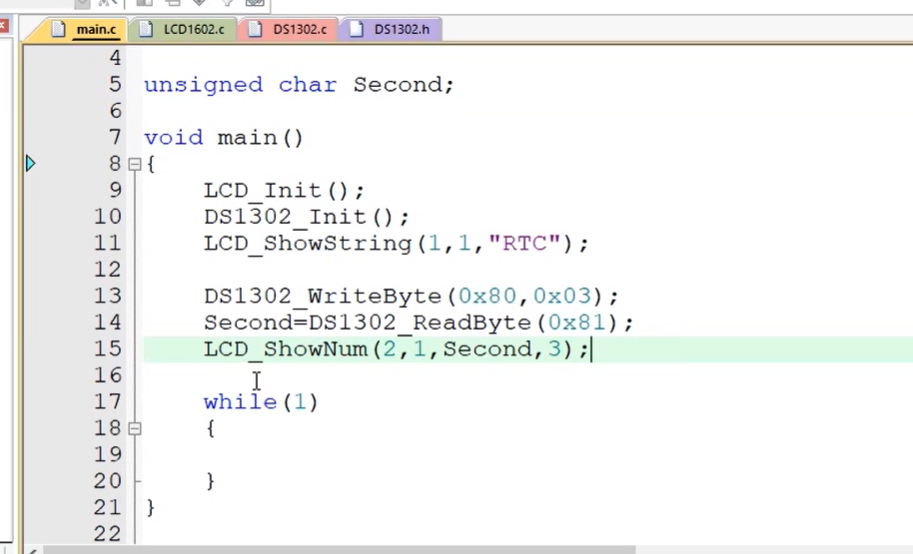

读:

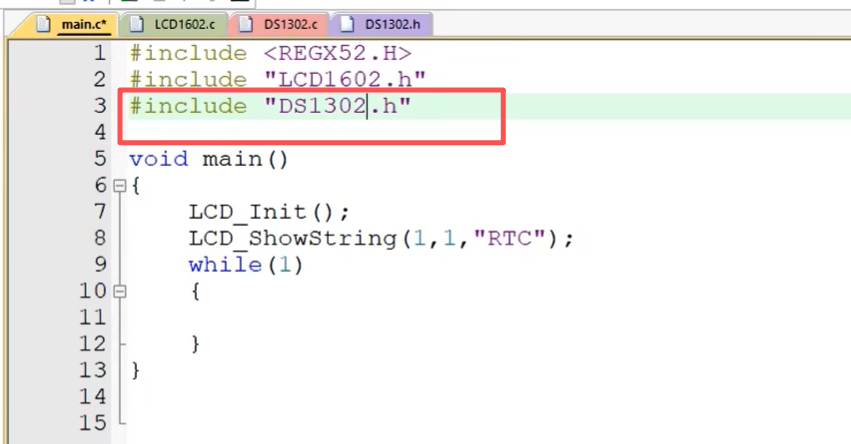

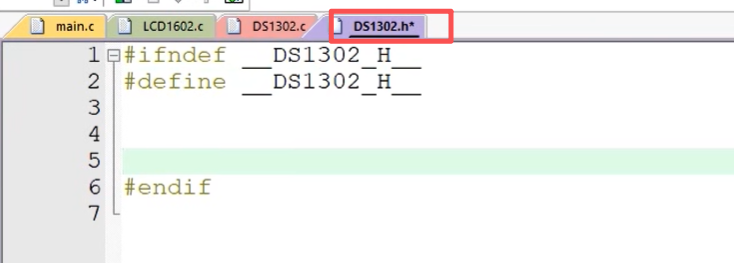

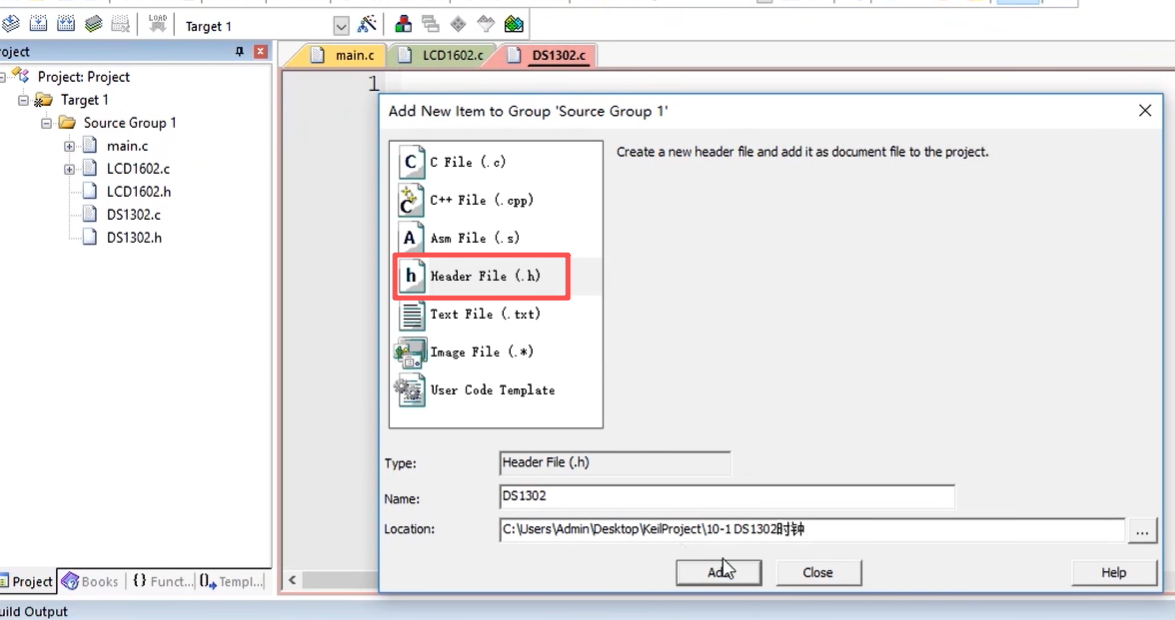

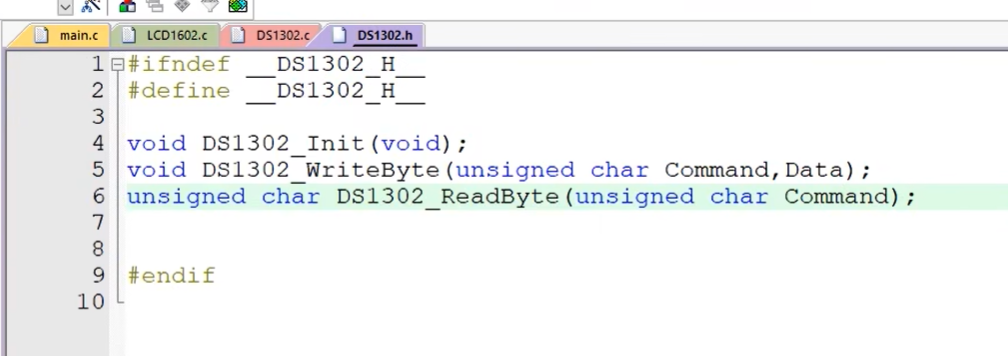

把写好的方法加到.h里

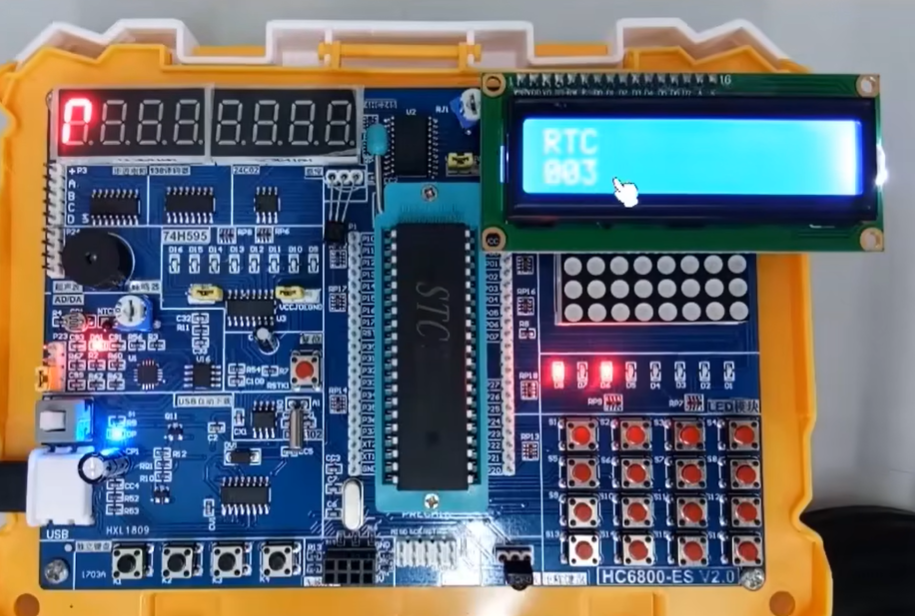

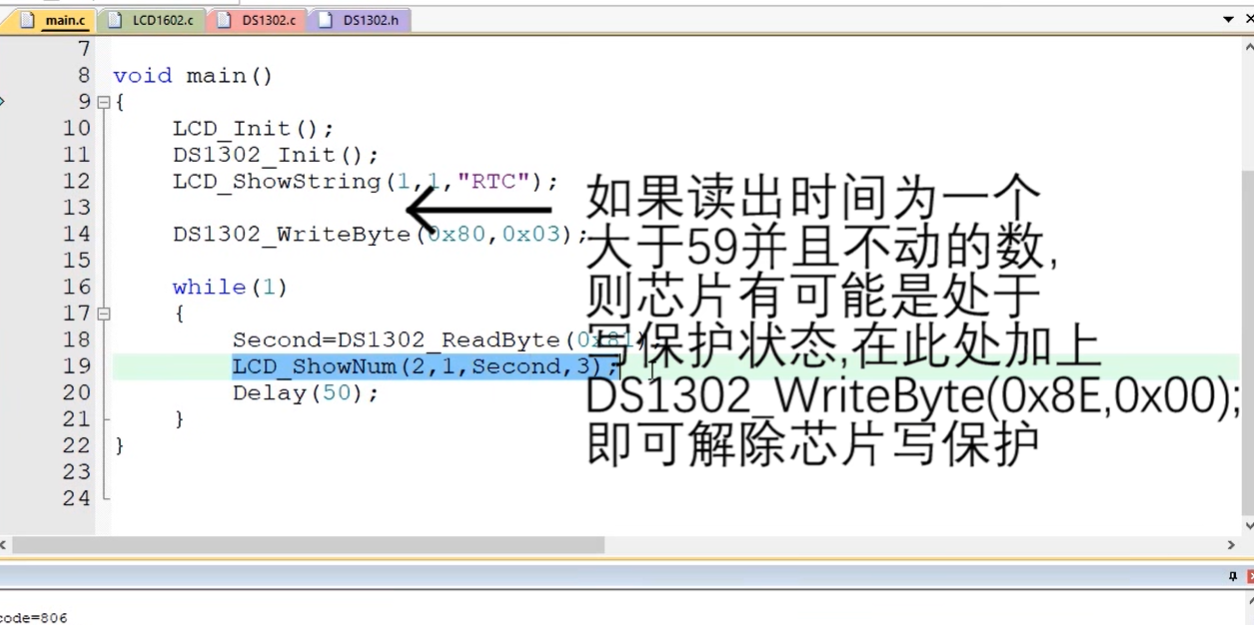

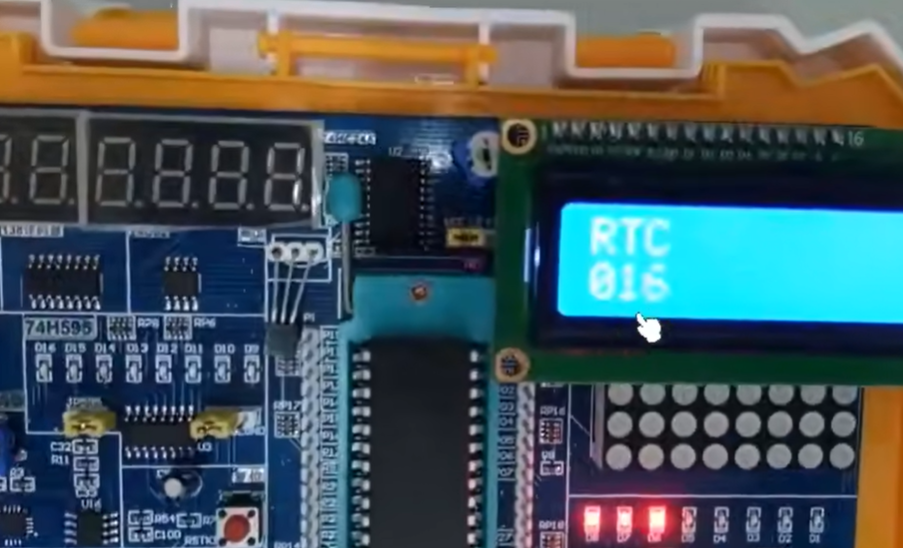

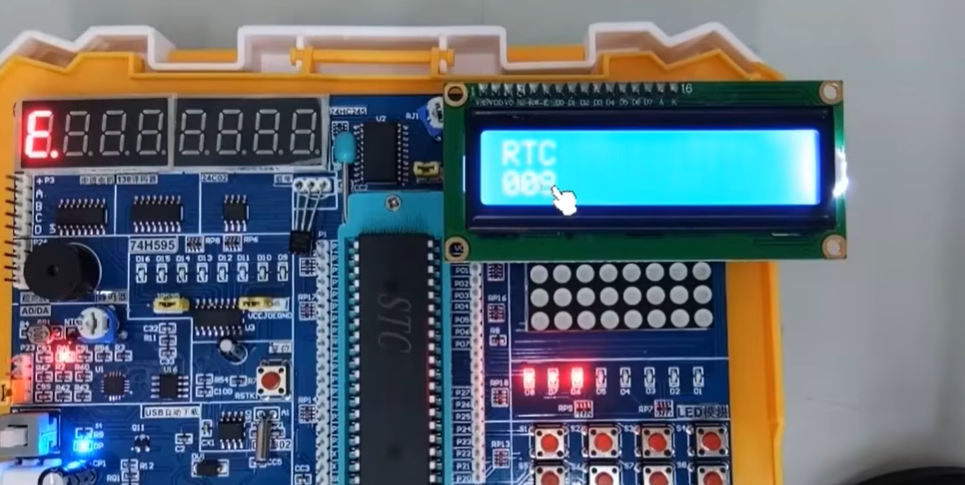

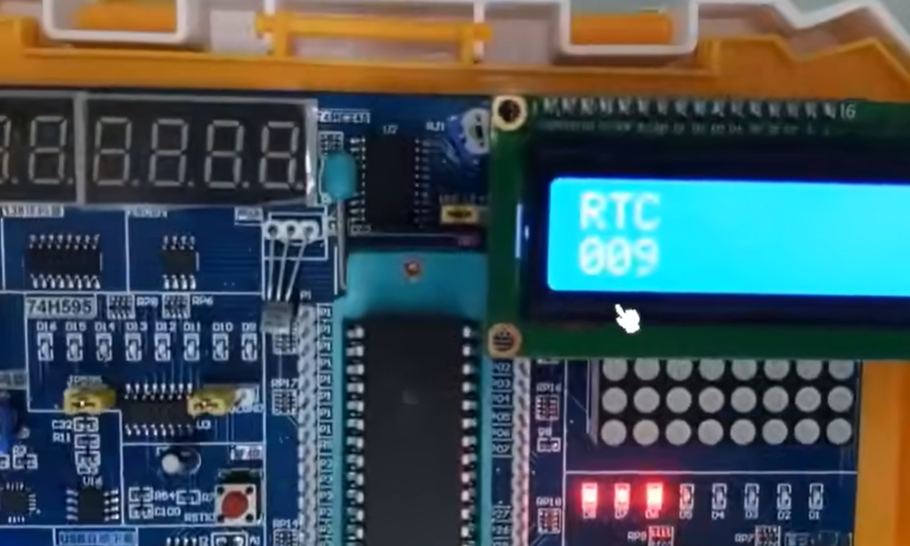

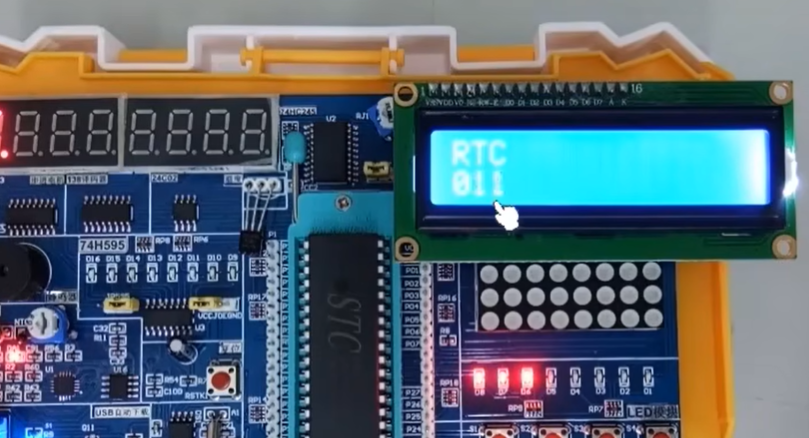

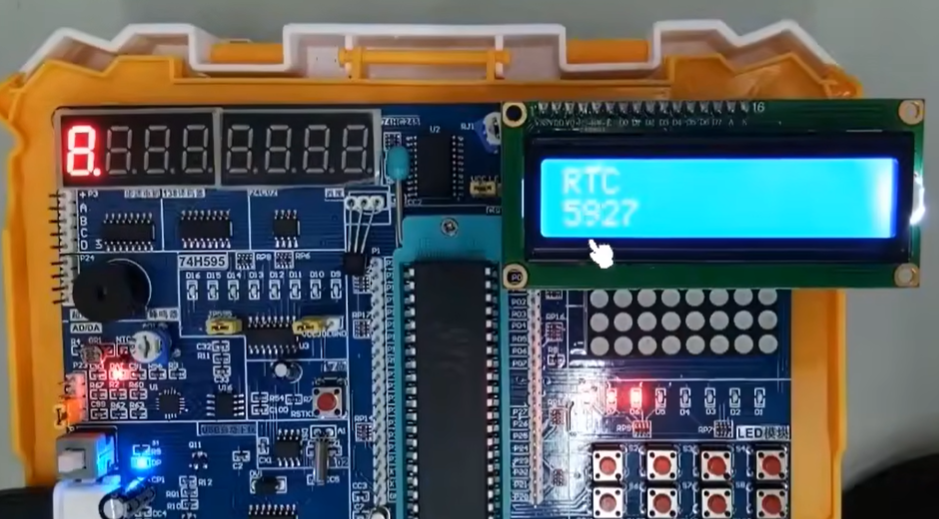

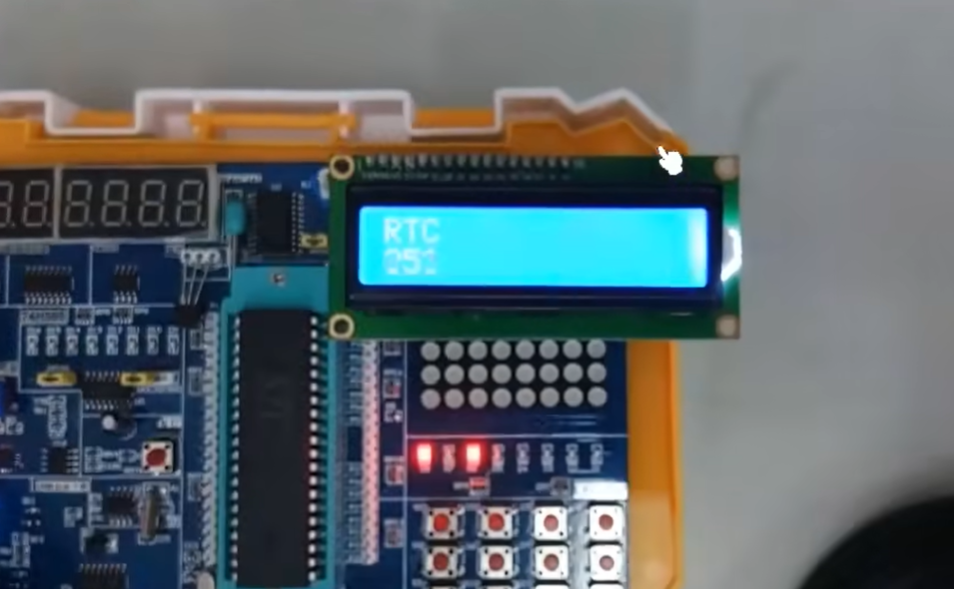

是个不稳定的数字

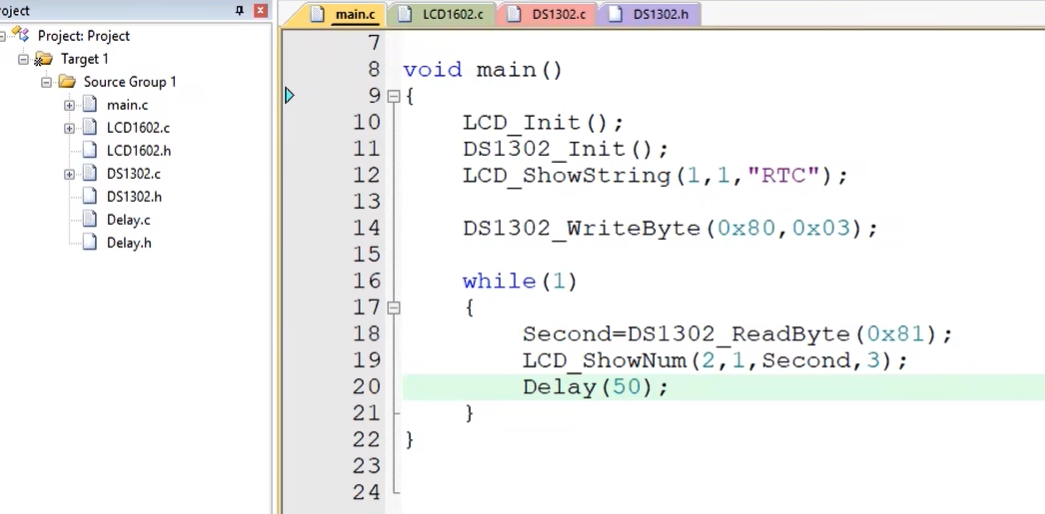

不用delay也没关系

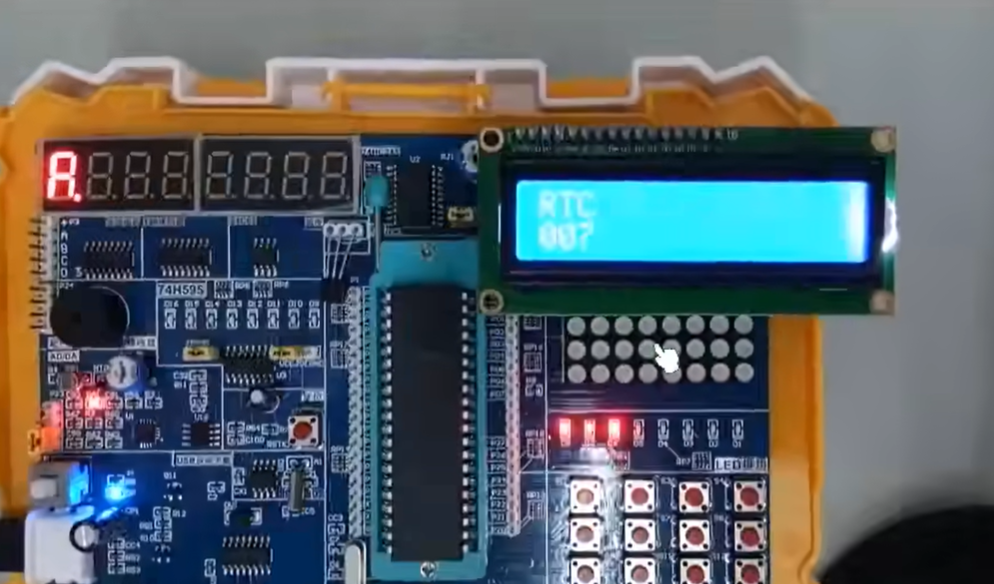

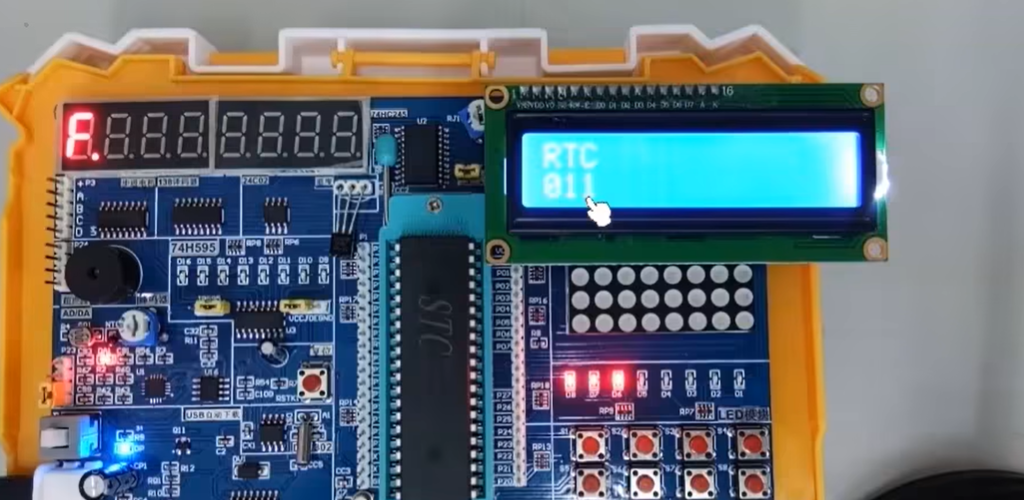

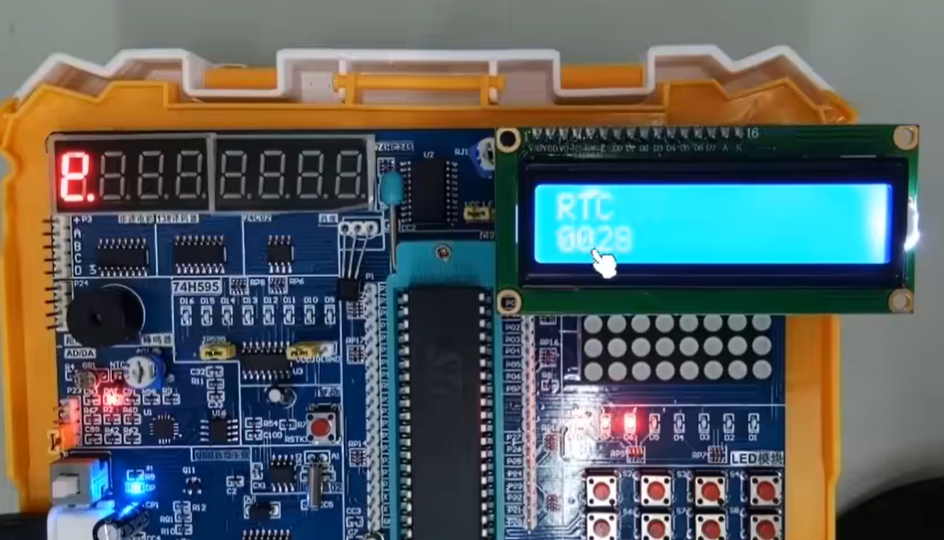

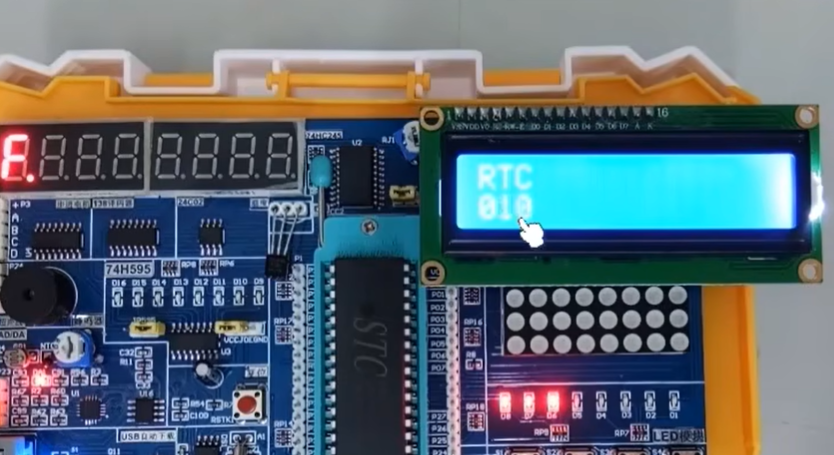

9之后直接变成16了

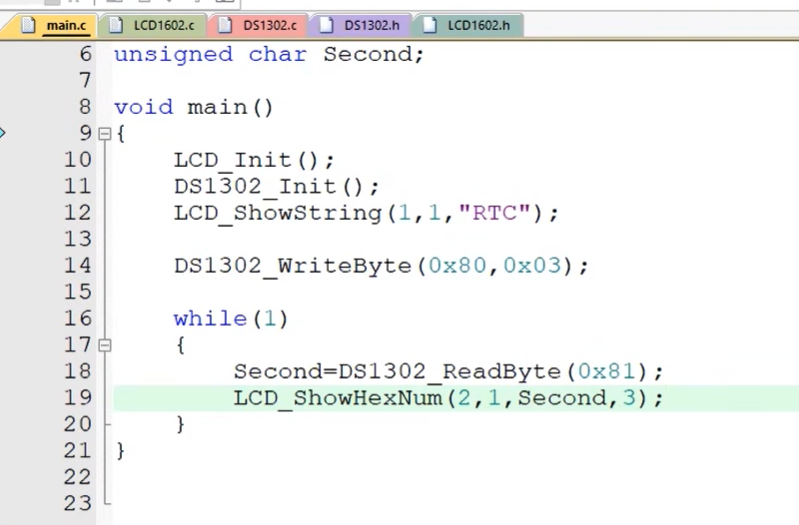

16进制显示

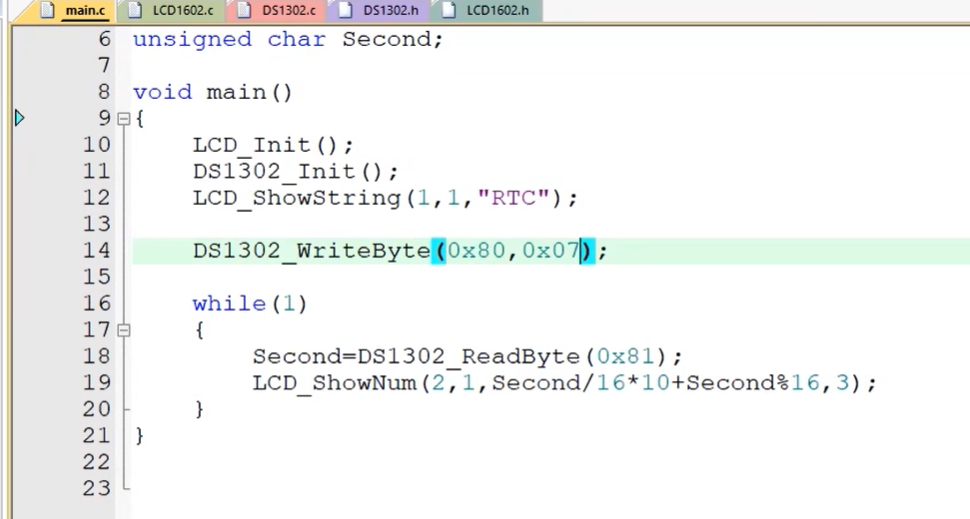

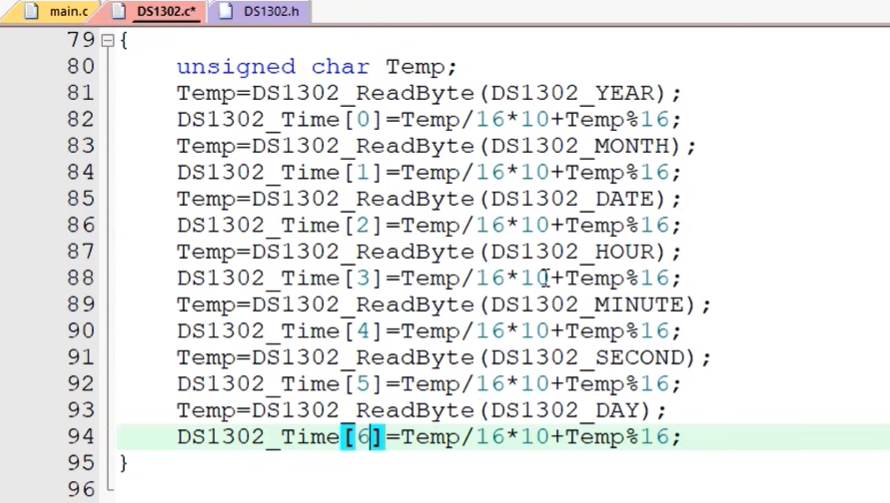

BCD码转换下:

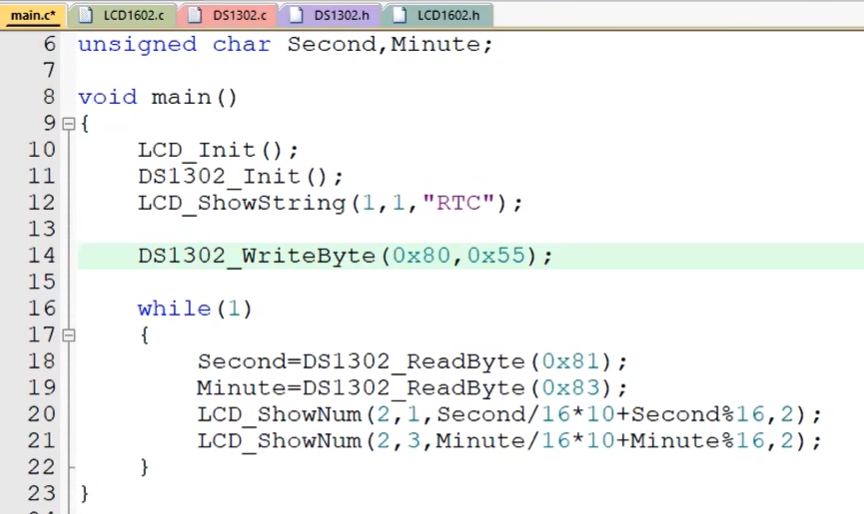

读分钟:

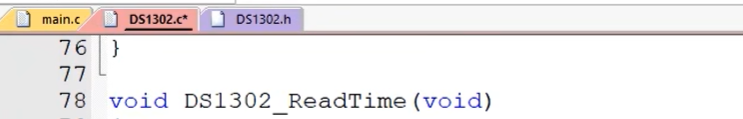

每次读一个东西需要定义一个变量,优化下

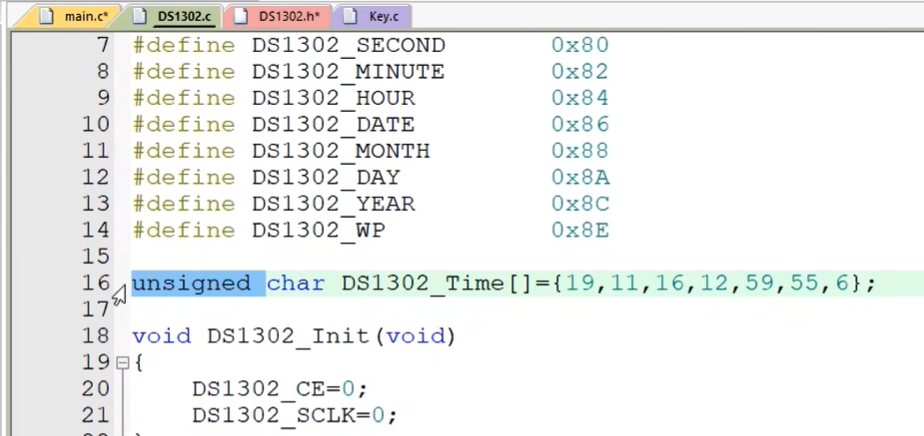

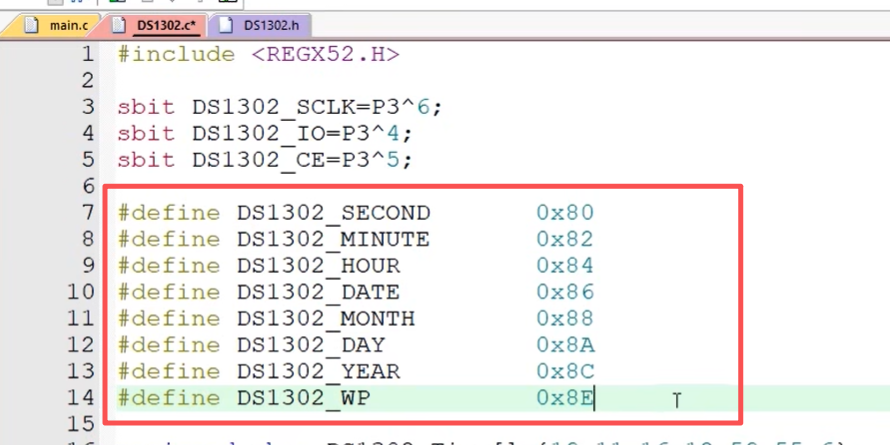

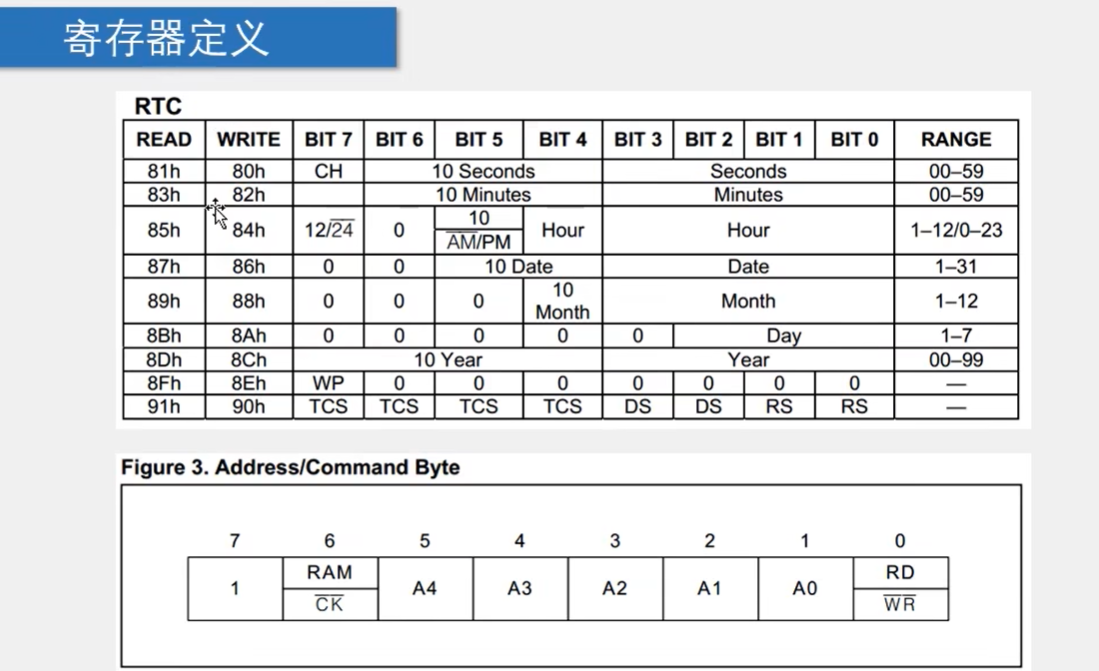

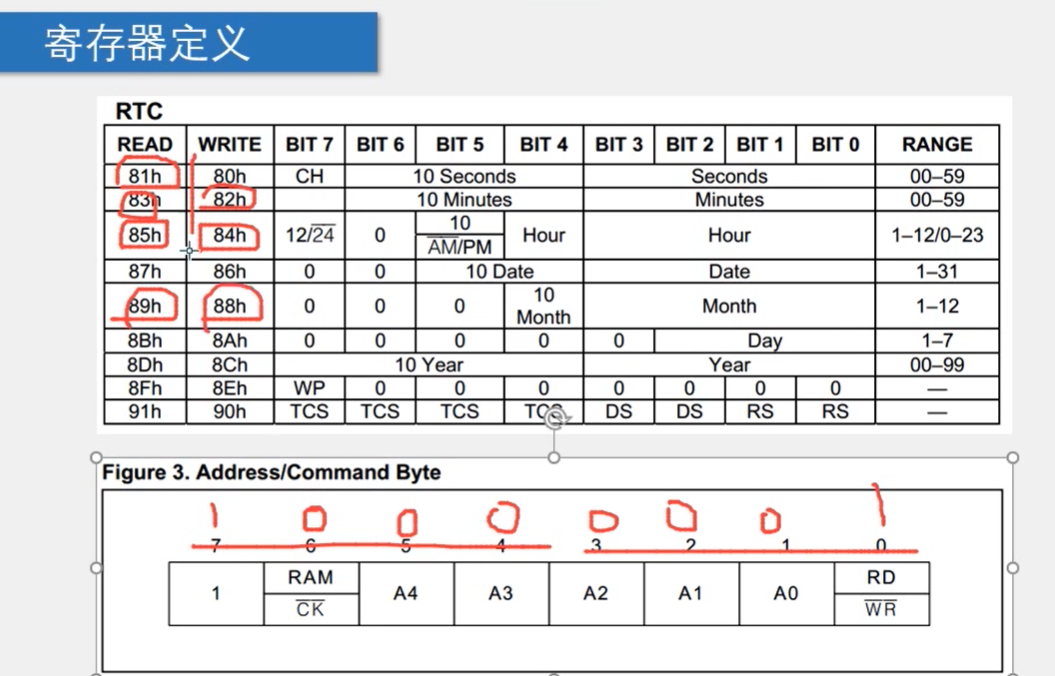

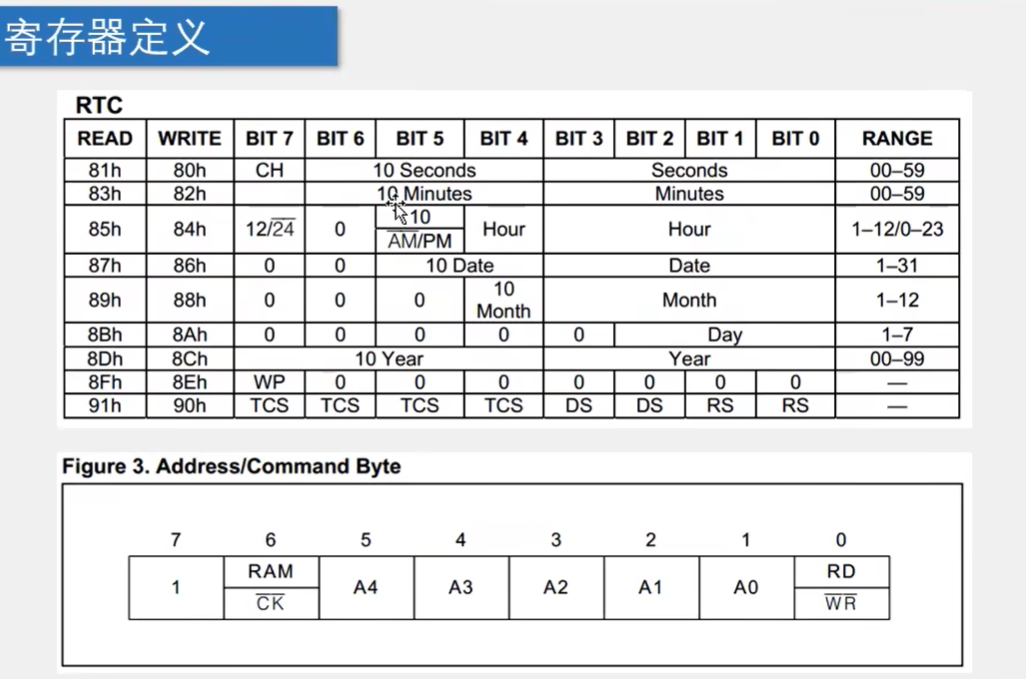

这些地址是写入的地址,最低位是0,读出最低位肯定是1

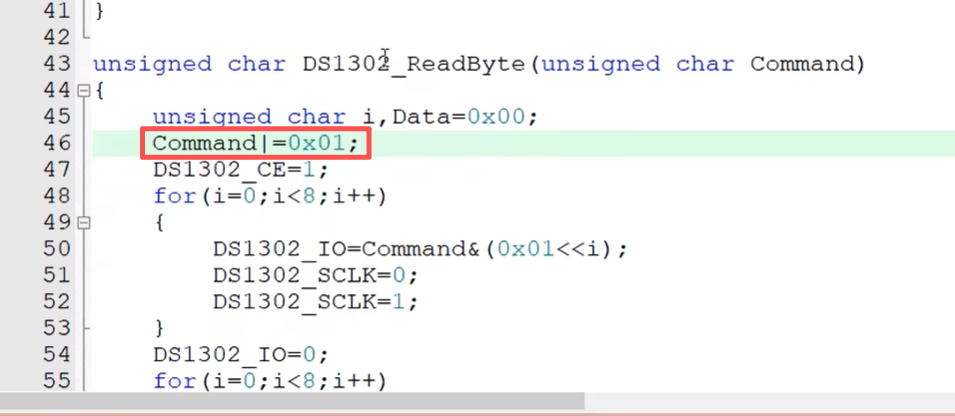

| 0x01可定是读,给地址的时候可以给写的地址,就不需要定义那么多地址了

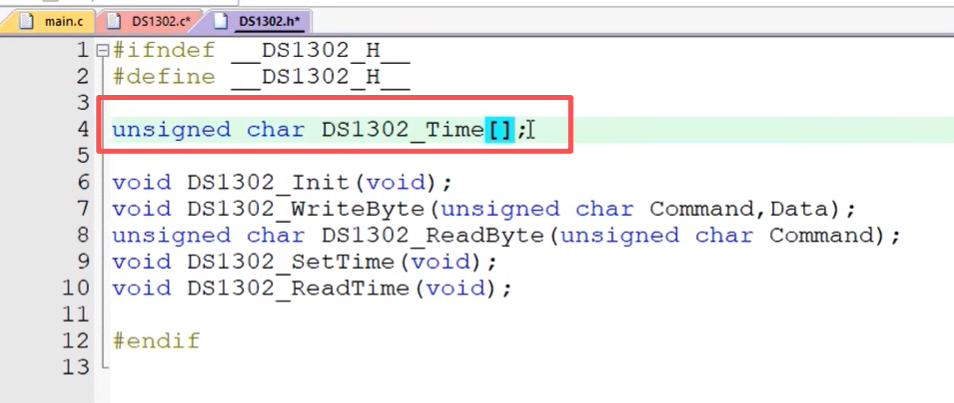

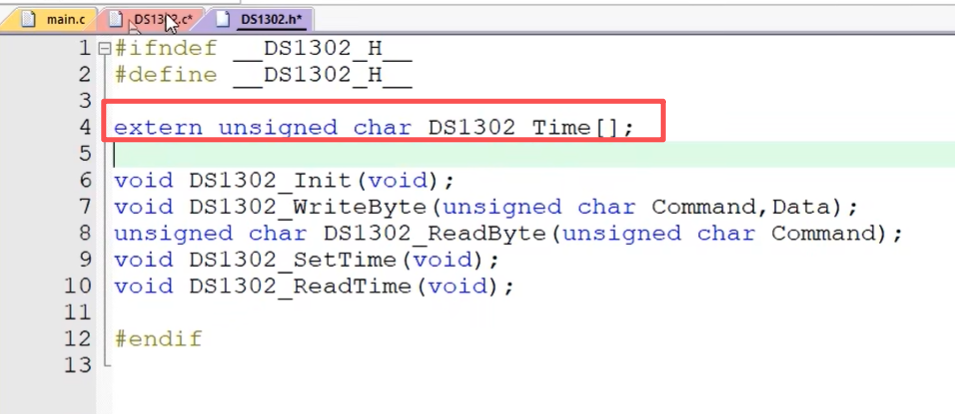

extern可以不加,数组和函数默认会有,变量需要生明

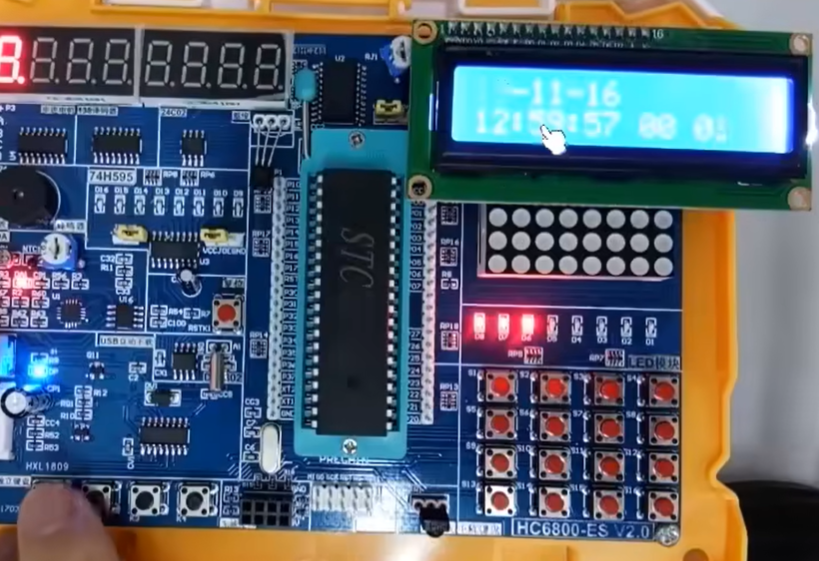

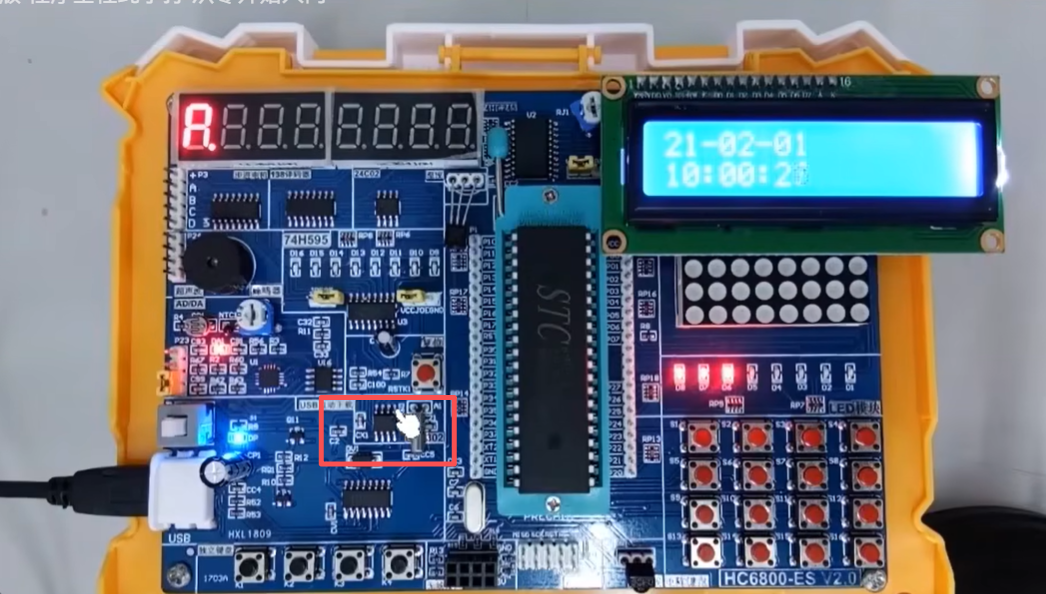

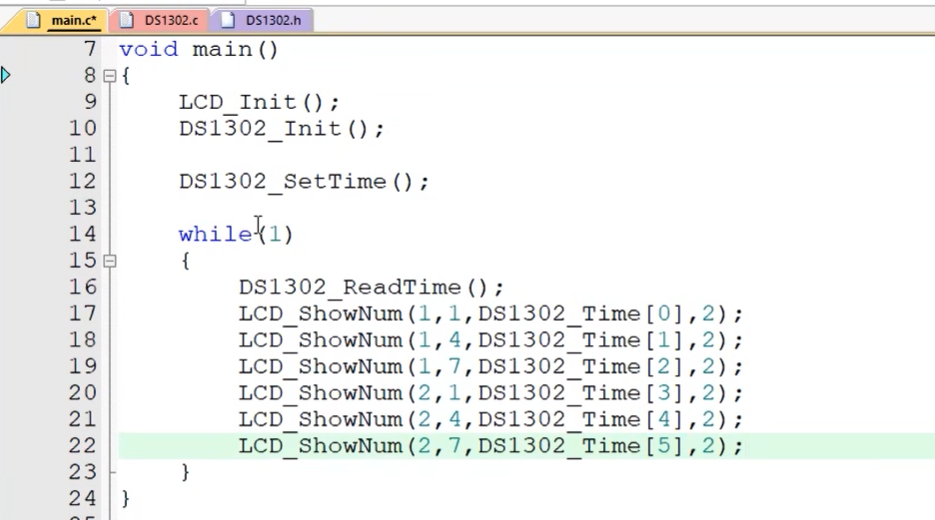

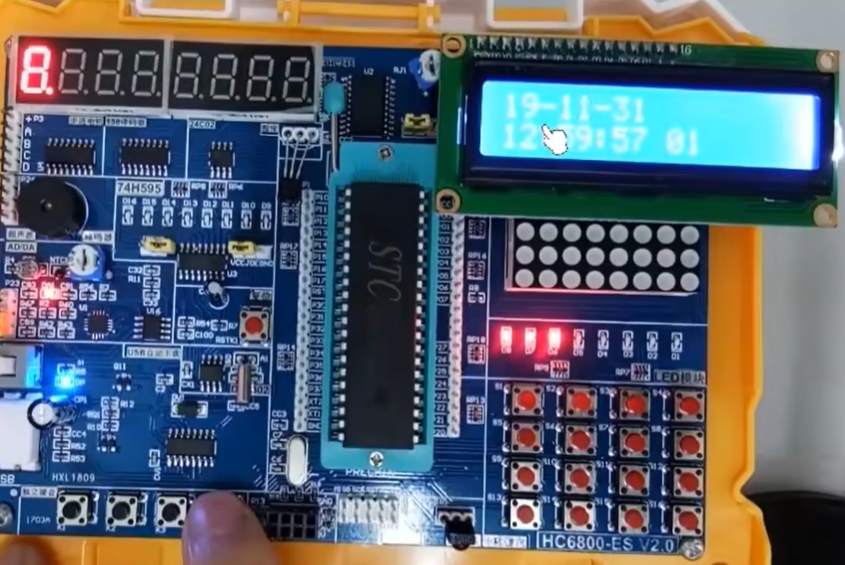

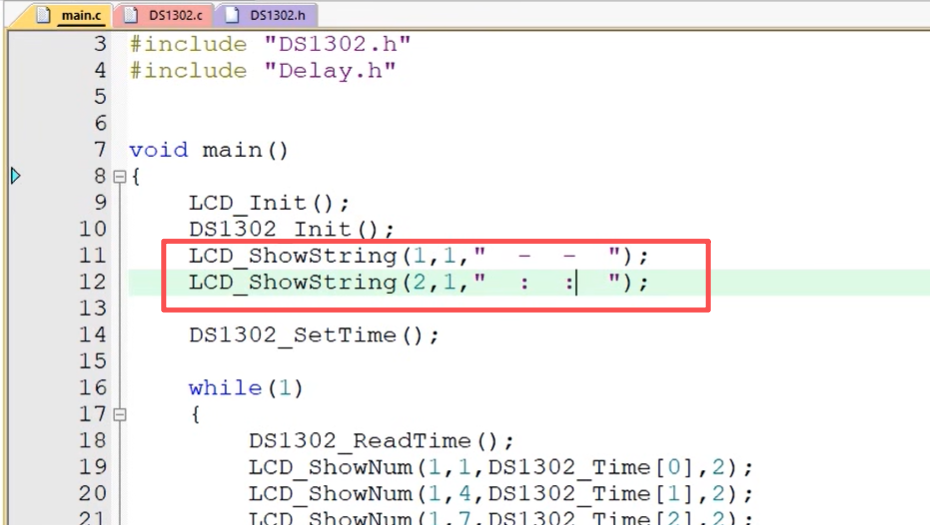

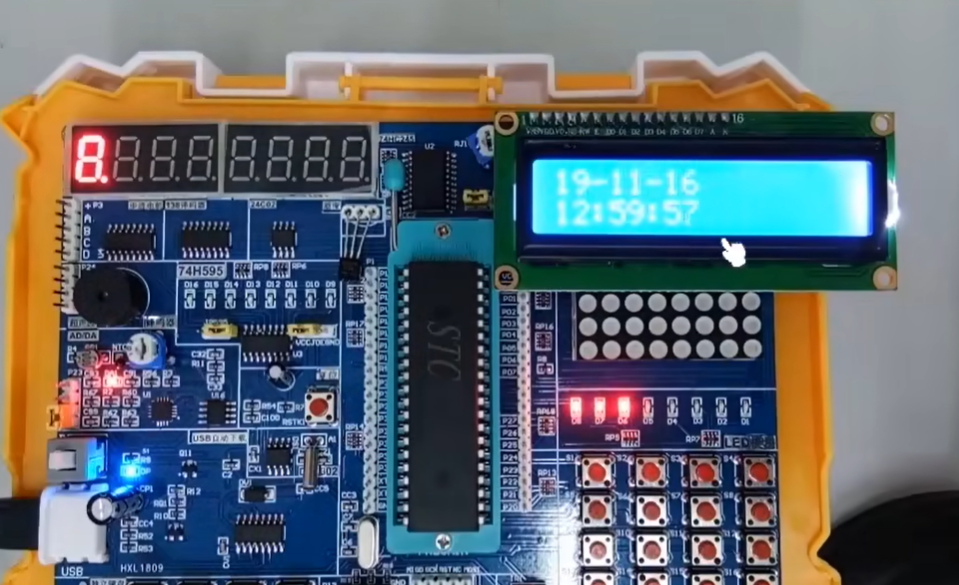

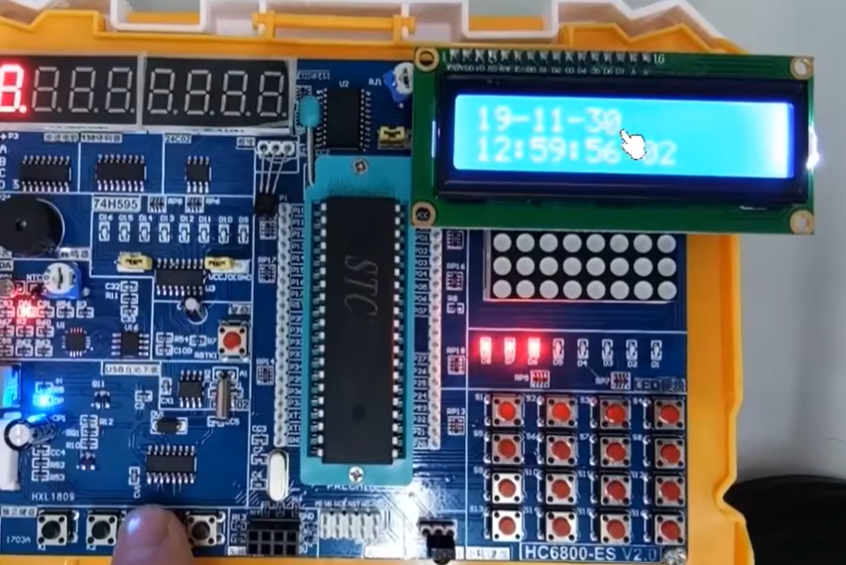

显示跟数组设置的一样

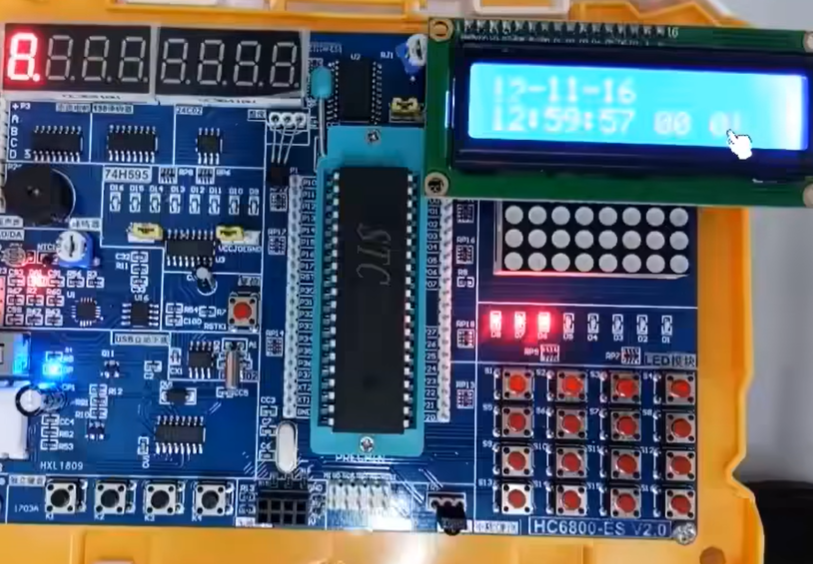

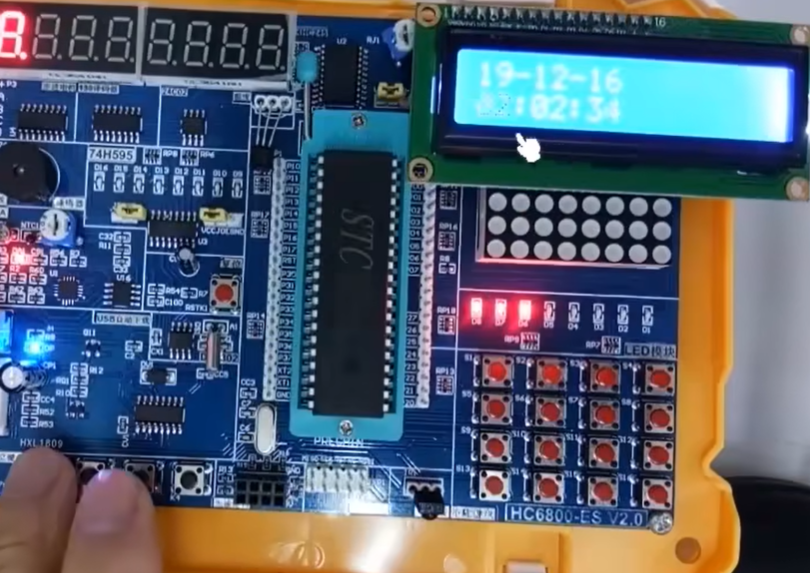

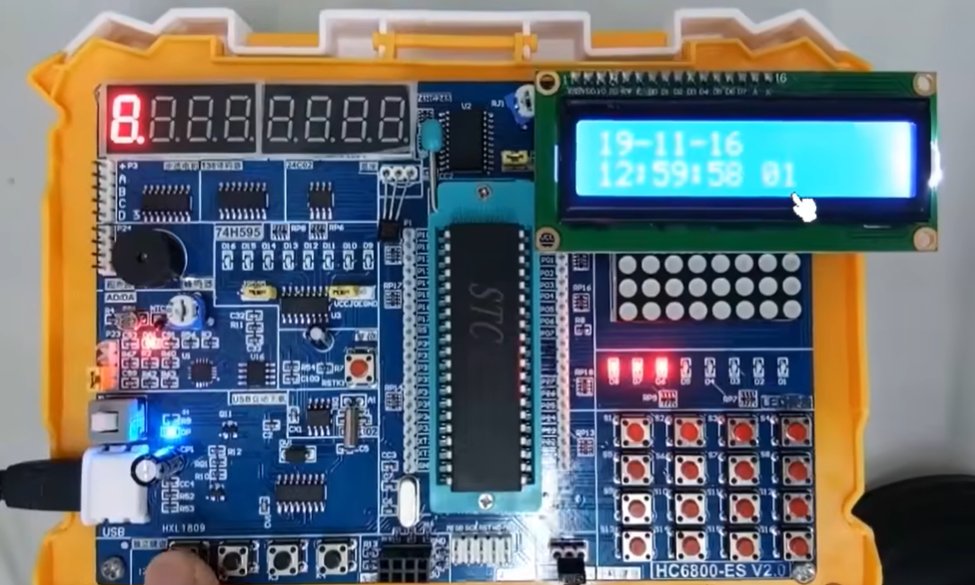

可调时钟:

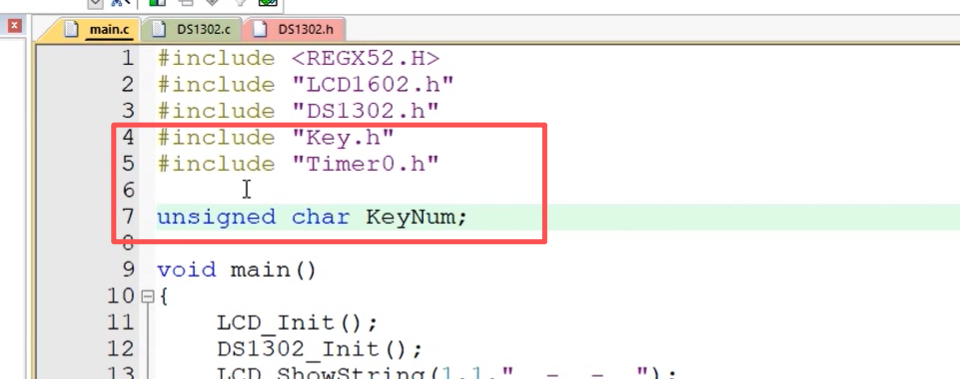

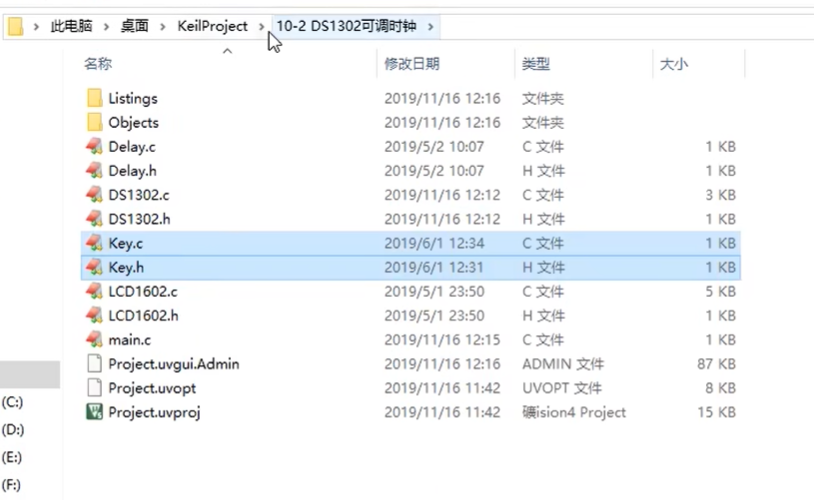

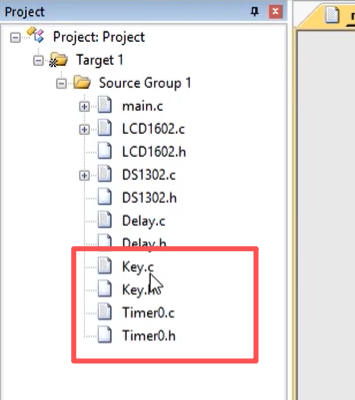

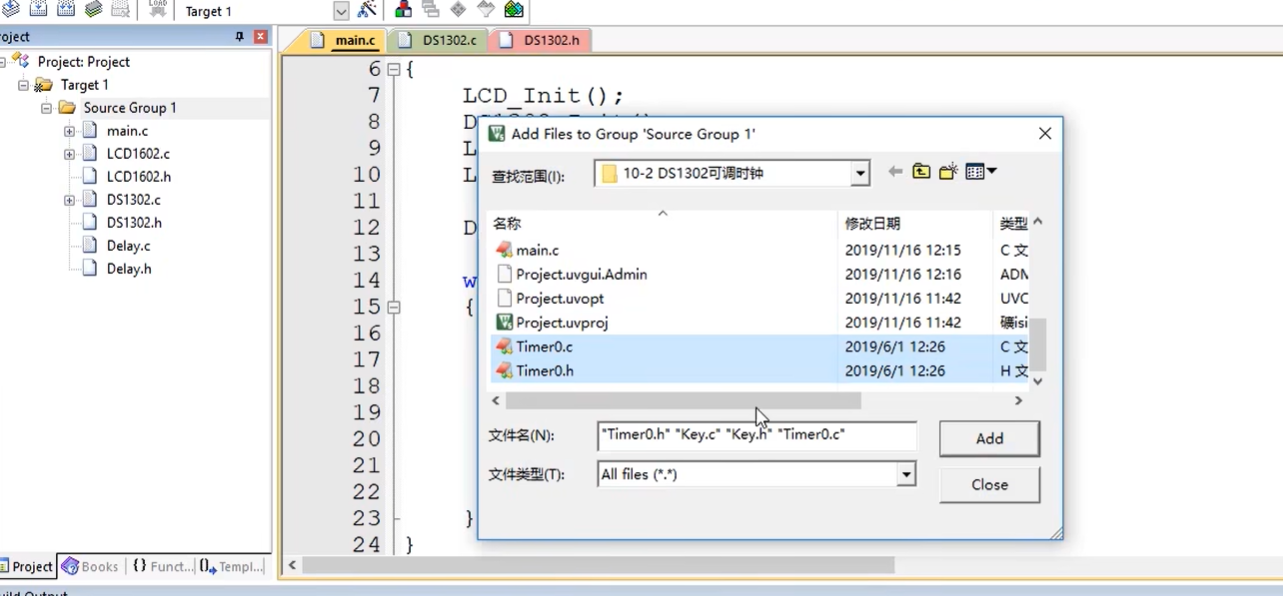

需要按键考过来:

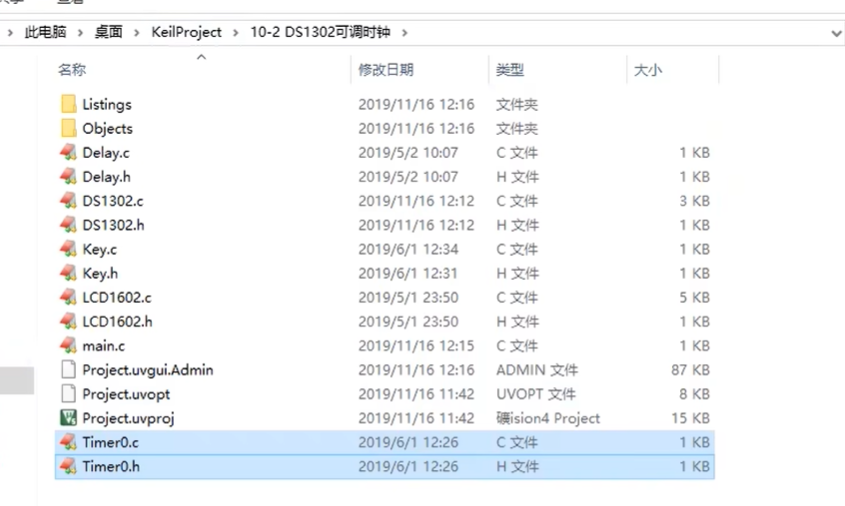

闪烁是需要定时器来实现的,考过来:

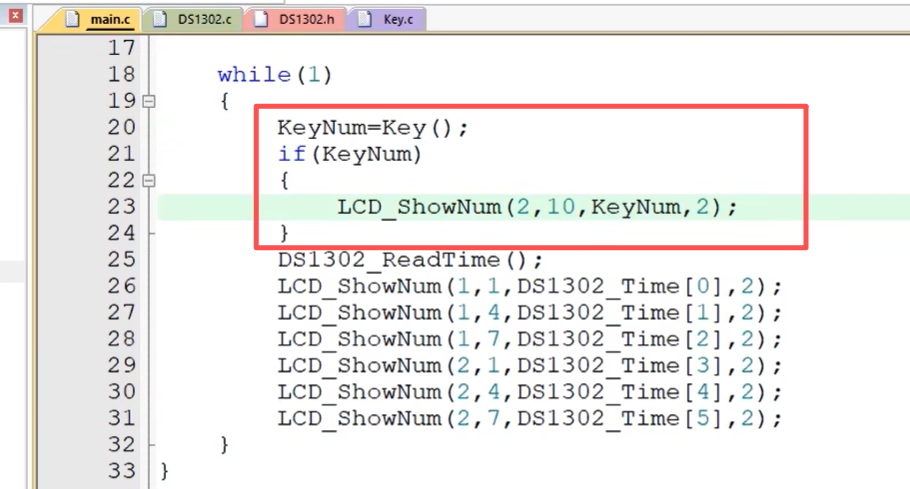

说明按键式可以用的

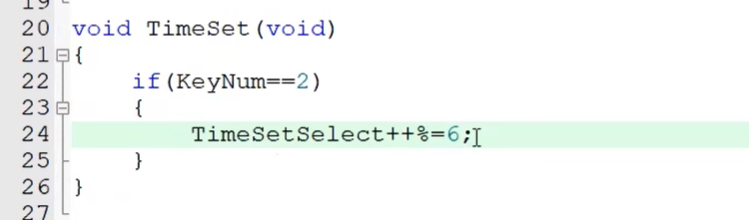

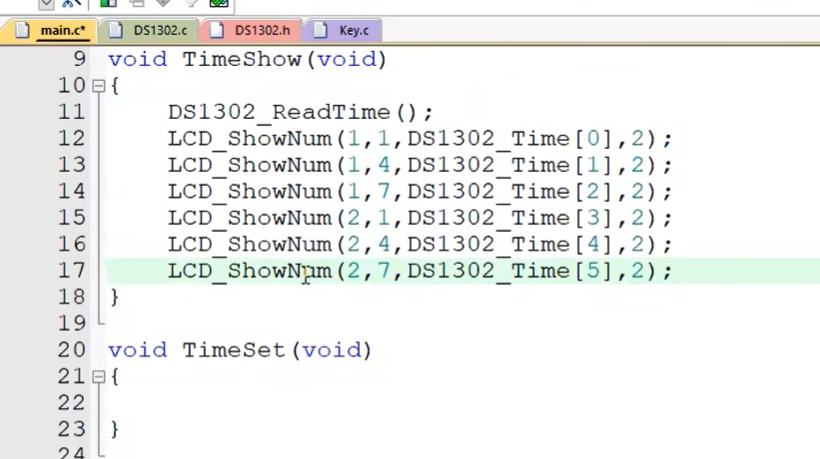

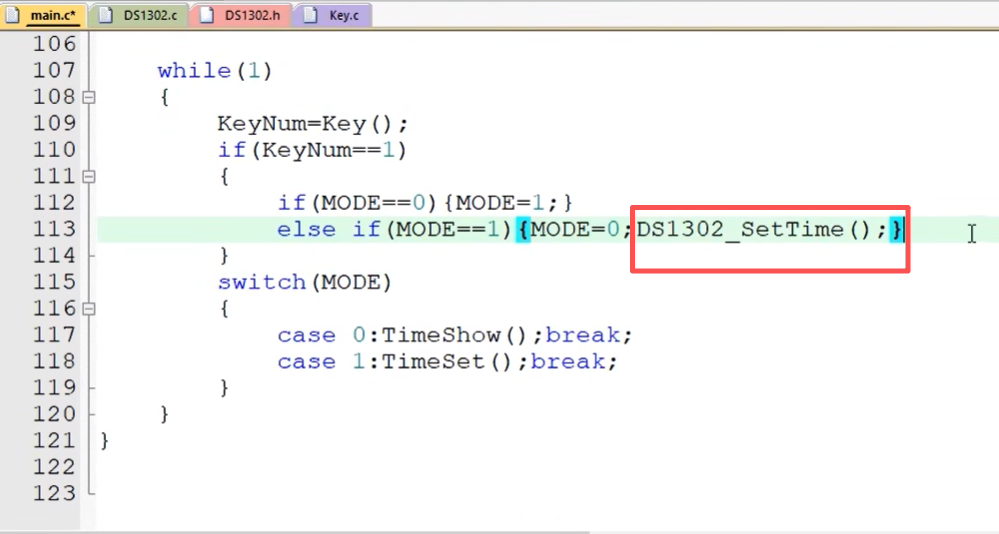

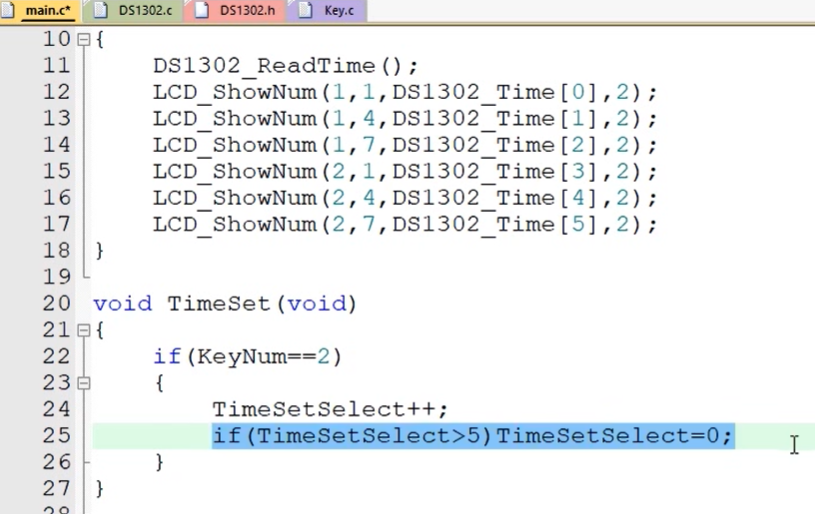

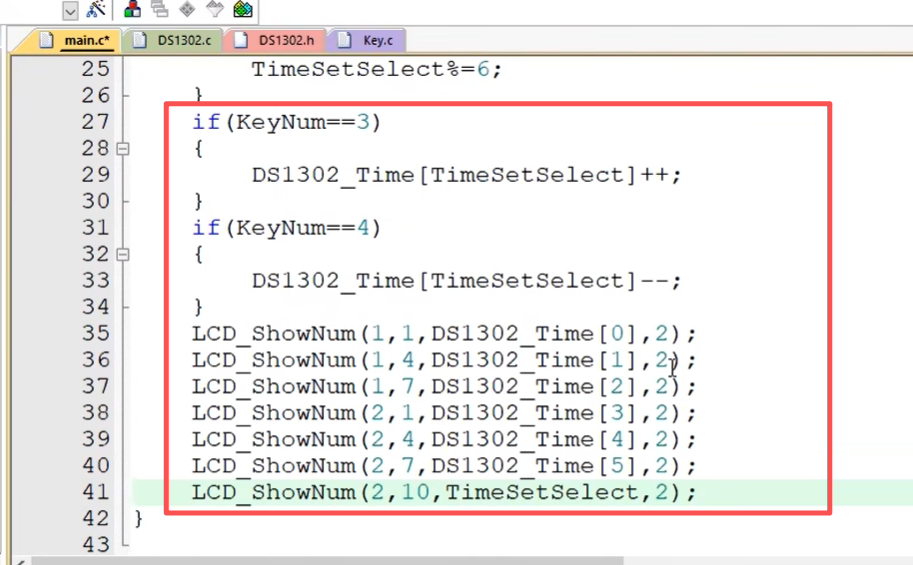

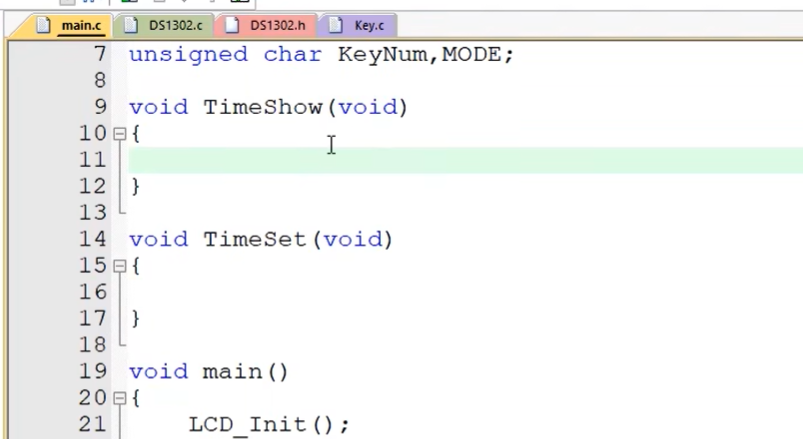

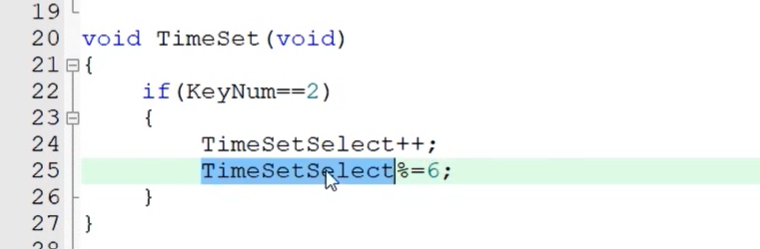

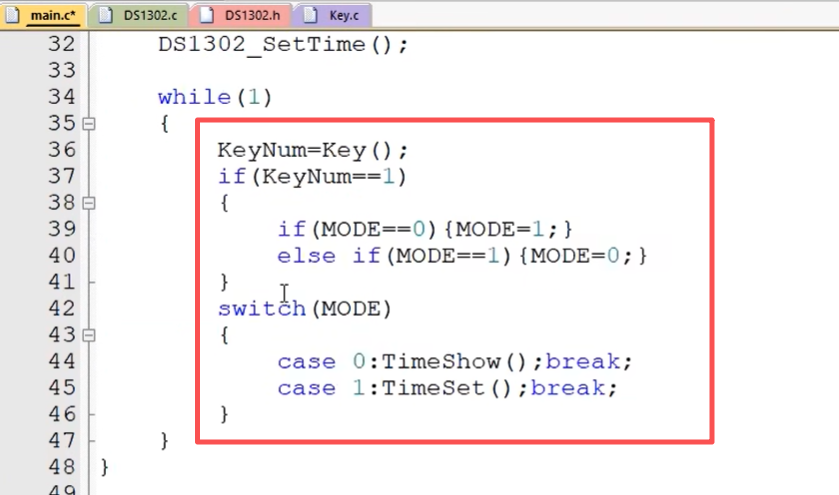

定义模式,显示和修改

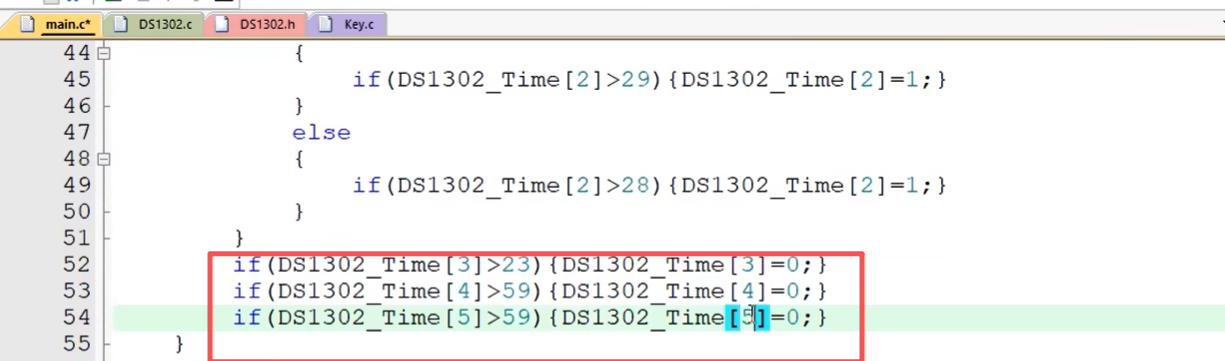

对时间特别处理:

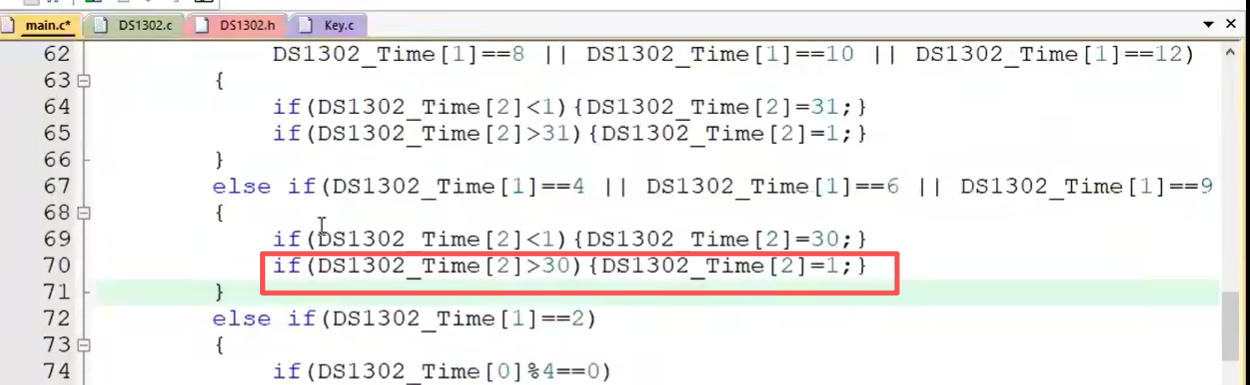

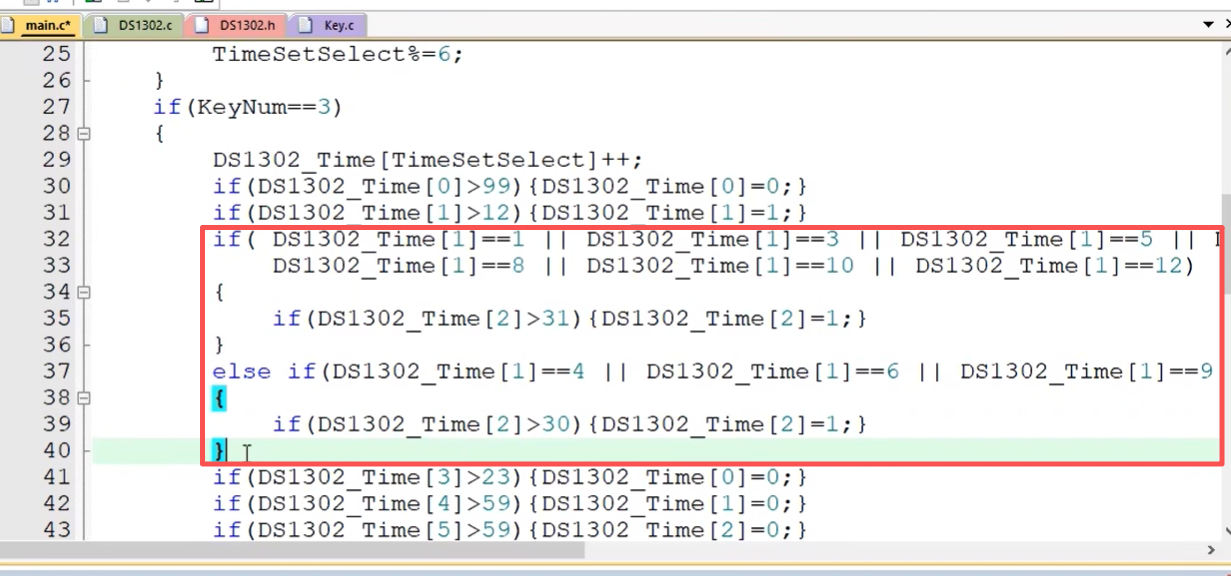

对月进行处理:

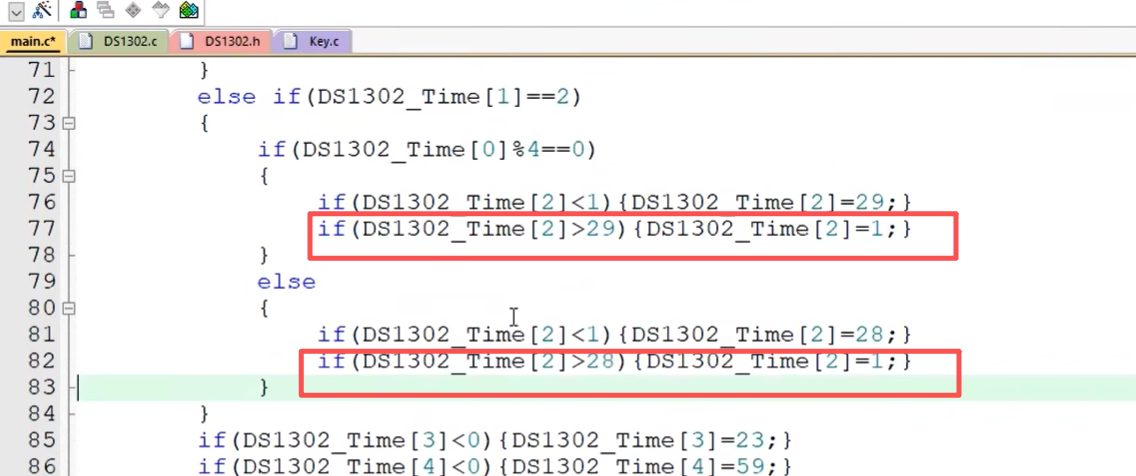

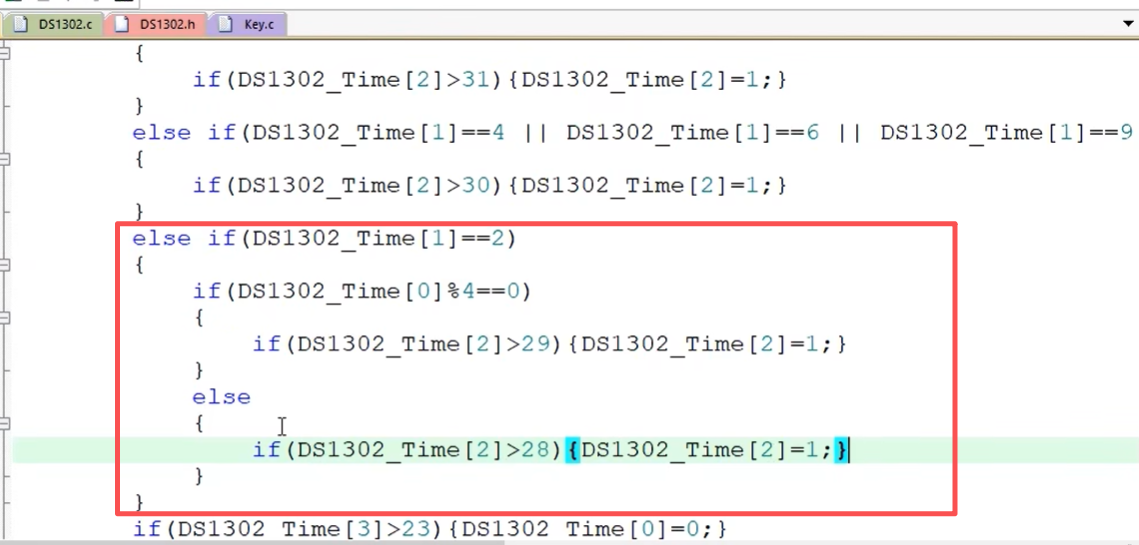

二月:

11再加就变1:

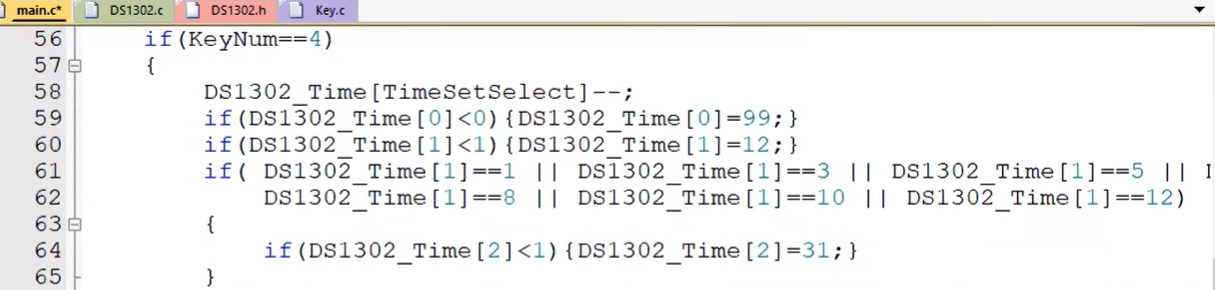

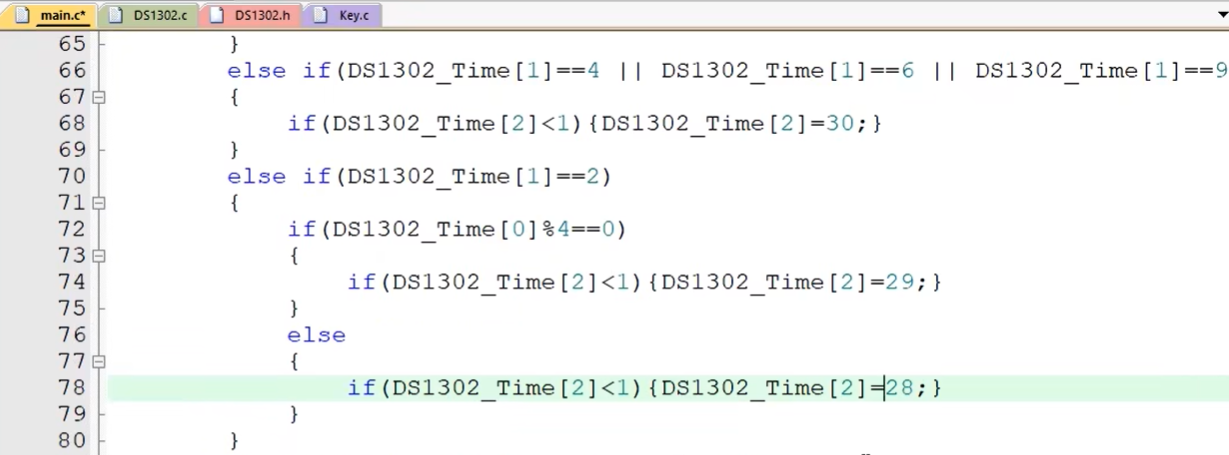

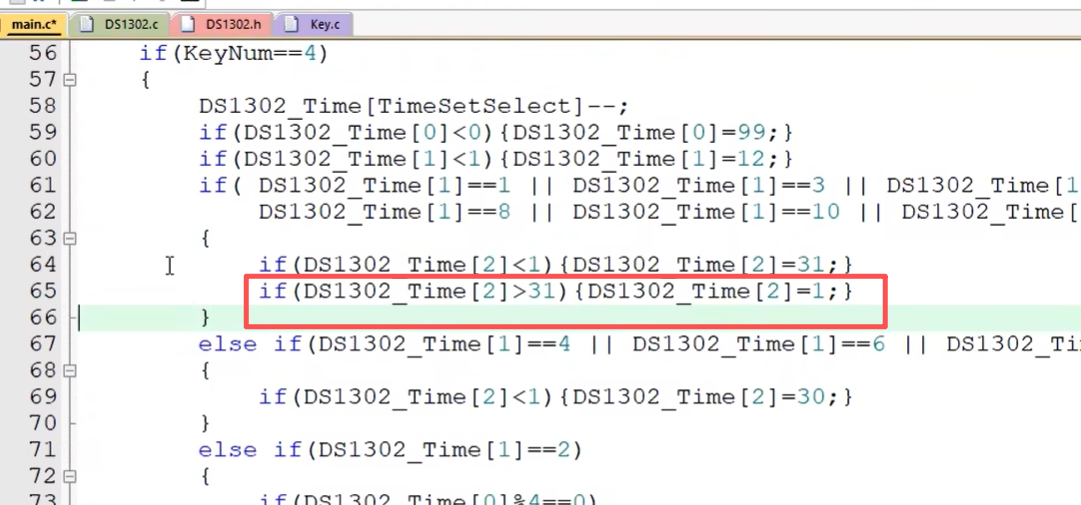

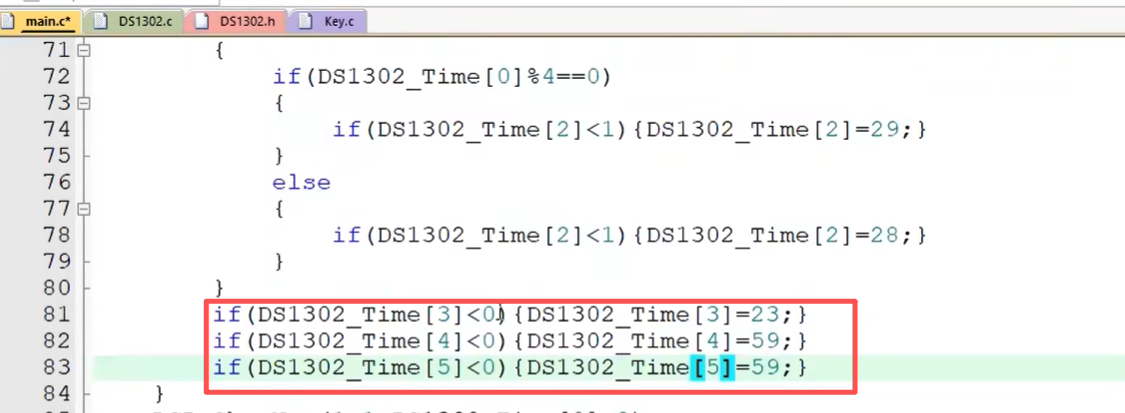

减判断:

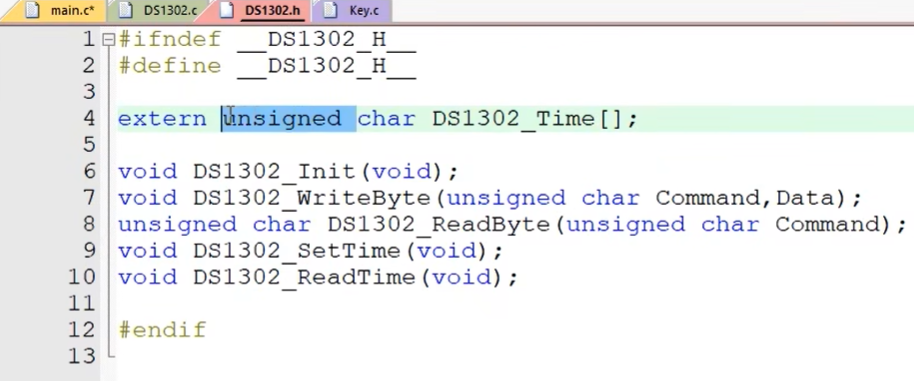

DS1302_Time是有符号的,没有负数,不能用<0判断,需要改下,把unsigned去掉,有符号的是-128-127

-的话11月没31需要判断

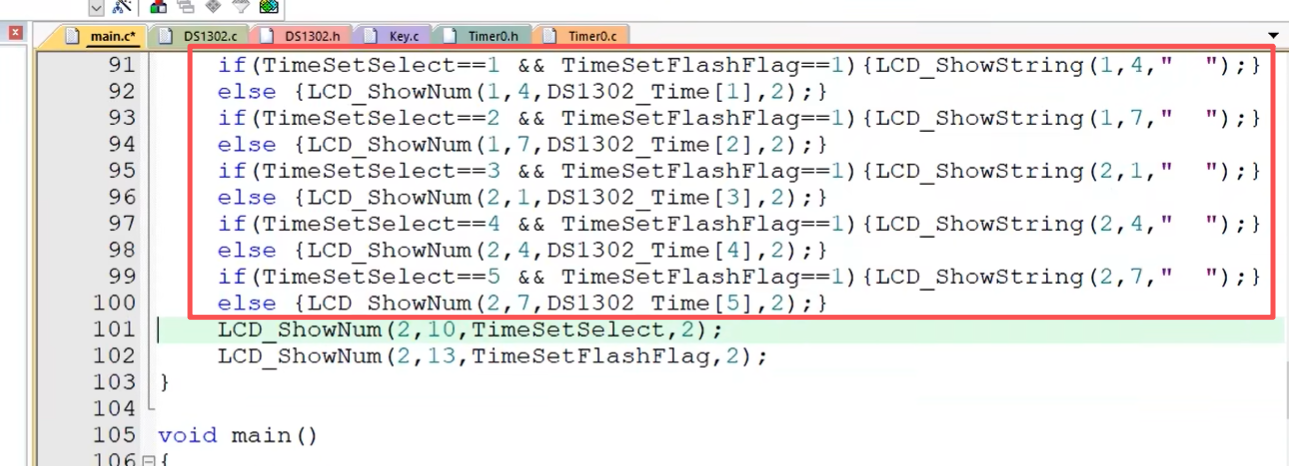

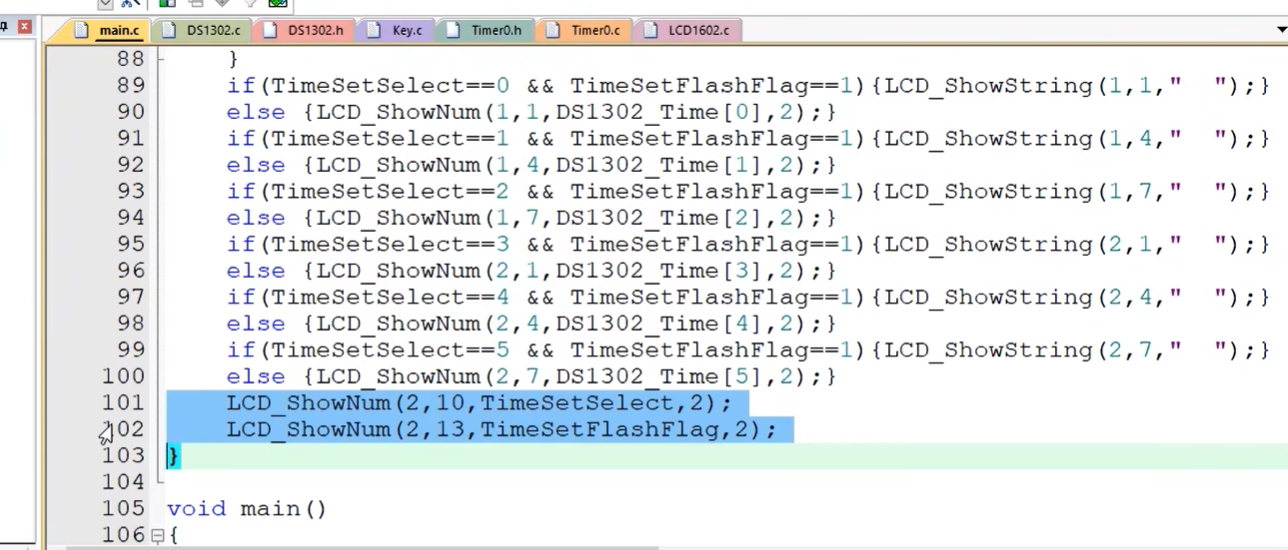

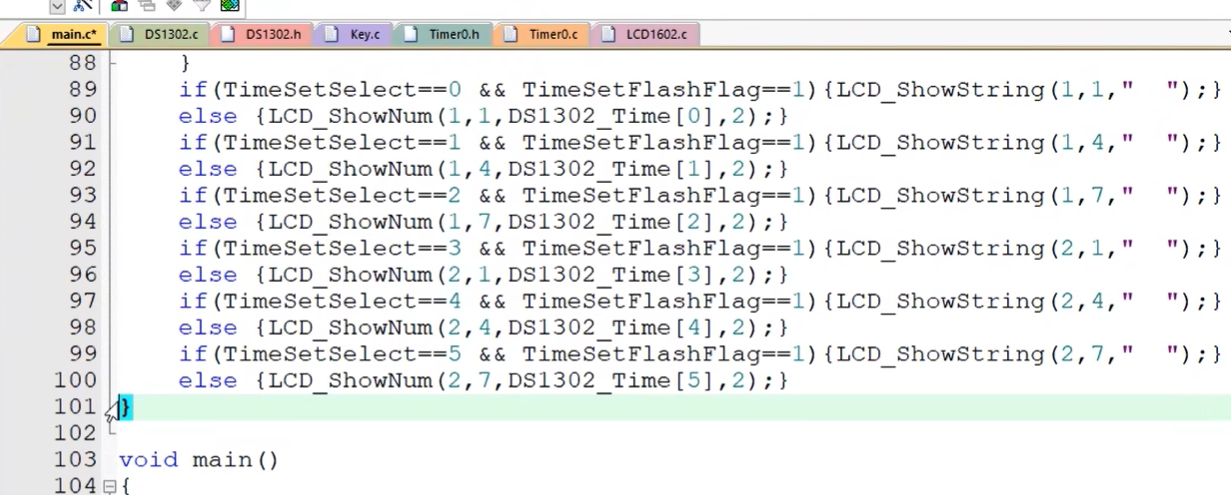

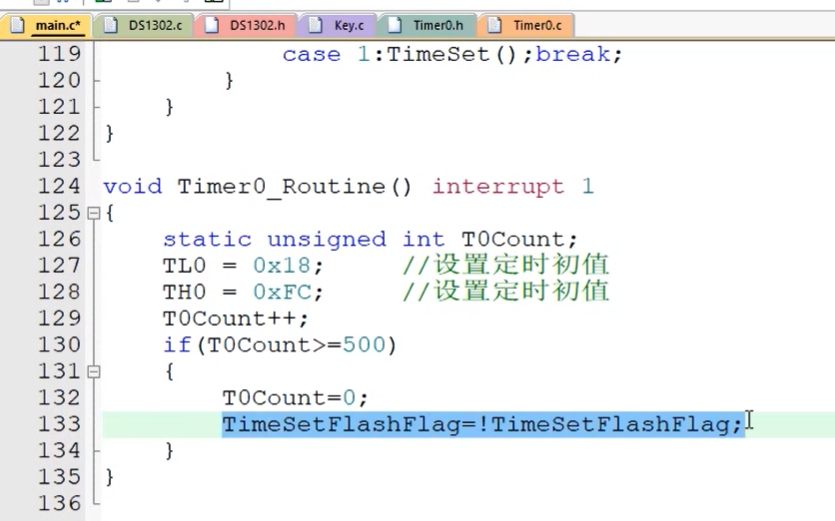

设置闪烁:

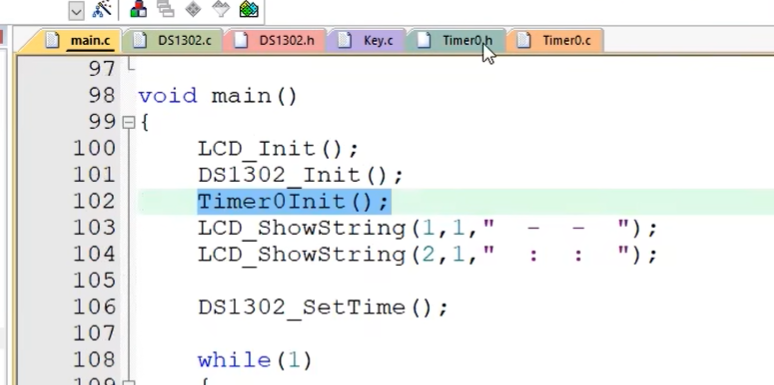

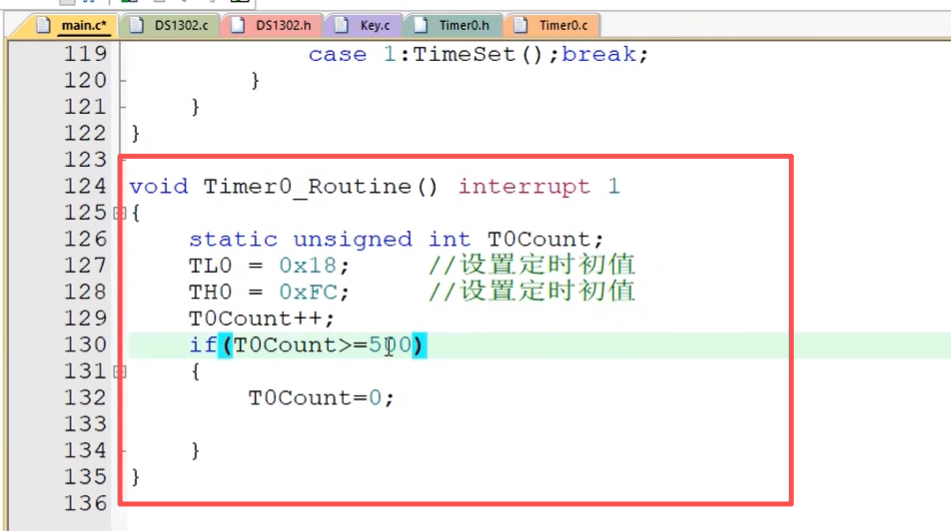

定时器模版:

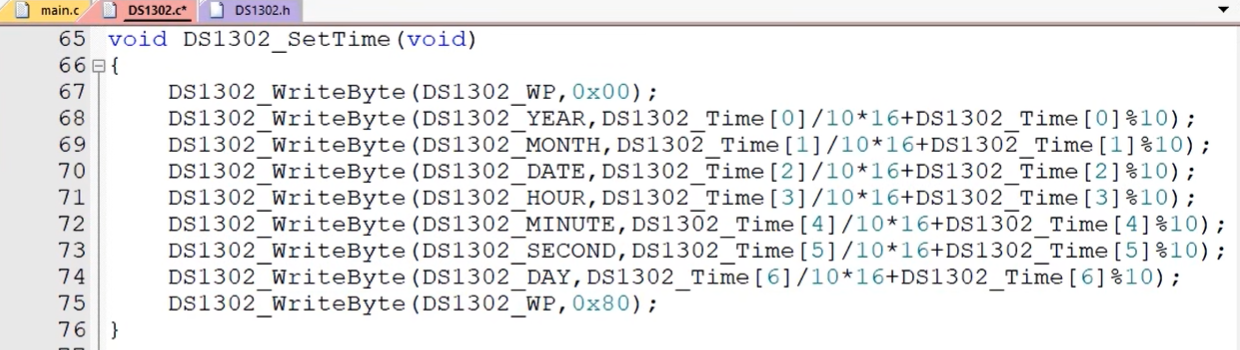

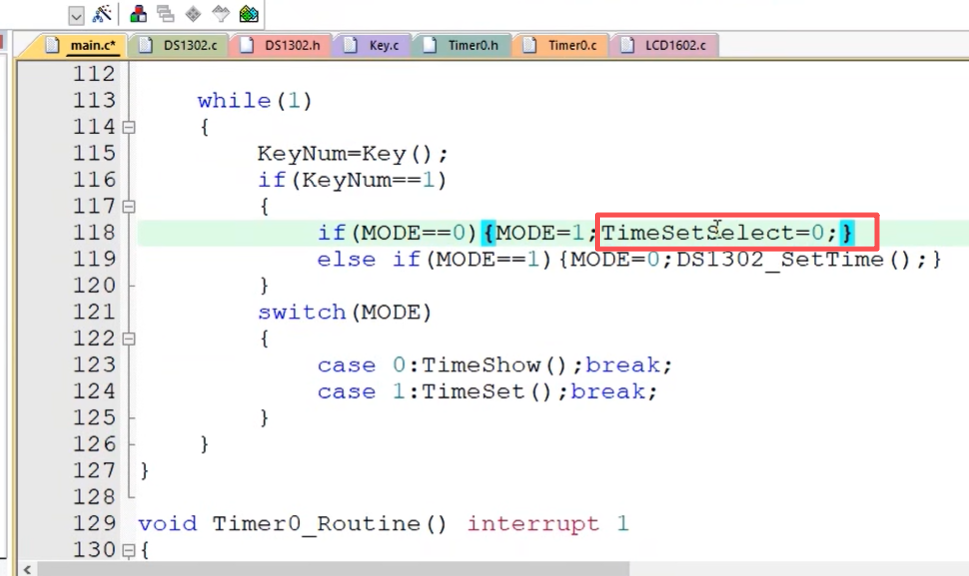

设置好时间,重新进来设置它显示上一次设置的位:想让他从头开始
