ACPI休眠按钮触发S0切换到S3流程（附流程图）

[1 两种硬件实现路径](#1 两种硬件实现路径)
[2 完整软硬件流程（S0 → S3）](#2 完整软硬件流程（S0 → S3）)
- [第一阶段：硬件触发（物理层 → 寄存器层）](#第一阶段：硬件触发（物理层 → 寄存器层）)
- 第二阶段：OSPM中断处理（内核层）
- [第三阶段：软件准备（用户层 → 内核层）](#第三阶段：软件准备（用户层 → 内核层）)
- 第四阶段：ACPI控制方法执行（AML层）
- 第五阶段：最终硬件操作（寄存器写入）
- 第六阶段：唤醒路径（简述）
[3 完整流程图](#3 完整流程图)
[4 关键寄存器与控制方法速查](#4 关键寄存器与控制方法速查)

本文属于《 ACPI规范基础系列教程》之一，欢迎查看其它文章。

从硬件（休眠按钮）触发一个电平变化，到操作系统优雅地冻结用户空间、挂起设备驱动，最后让CPU断电、内存进入自刷新------这一切都必须严格遵循ACPI（高级配置与电源接口）这个复杂的标准。

本文将带你以初学者的视角，从头梳理ACPI规范中，从 S0（工作状态）进入 S3（Suspend to RAM，挂起到内存）的完整流程。

1 两种硬件实现路径

在深入流程前，需要明确：休眠按钮在硬件层面有两种实现方式，这会直接影响中断处理路径：

实现方式	硬件信号路径	中断类型	状态寄存器
固定硬件方案	按钮 → EC → PWRBTN#引脚 → 芯片组	固定事件	PM1状态寄存器（SLPBTN_STS位）
Control Method方案	按钮 → EC → GPIO引脚变化 → 芯片组	通用事件（GPE）	GPE状态寄存器（某GPIO位）

下面以常见的固定硬件方案为主线，进行介绍。Control Method方案的差异点我会在流程中标注。

2 完整软硬件流程（S0 → S3）

第一阶段：硬件触发（物理层 → 寄存器层）

用户按下休眠按钮：产生物理信号。
嵌入式控制器捕获 ：EC检测到按钮按下，根据平台设计：
- 固定硬件方案：EC向芯片组的PWRBTN#专用引脚发送一个低脉冲。
- Control Method方案：EC改变某个GPIO引脚的电平状态。
芯片组记录事件 ：
- 固定硬件方案 ：芯片组将PM1状态寄存器 中的SLPBTN_STS位置为1（PM1x_STS.SLPBTN_STS）。
- Control Method方案 ：芯片组将GPE状态寄存器 中对应GPIO的某位置为1（GPEx_STS.yy）。
SCI中断触发 ：
- 固定硬件方案 ：芯片组检查对应的PM1使能寄存器 中SLPBTN_EN使能位（PM1x_EN.SLPBTN_EN）
- Control Method方案 ：芯片组检查对应的GPE使能寄存器 中GPE enable使能位（GPEx_EN.yy）

如果使能位为1，芯片组拉高SCI中断线，通知CPU有电源管理事件需要处理。

PM1控制寄存器中的SCI_EN=0 时，事件路由到 SMI中断（固件处理）；SCI_EN=1 时，事件路由到 SCI中断（操作系统处理）。

在ACPI/Legacy系统中，如果操作系统尚未设置 SCI_EN 位，你按下休眠按钮，只会触发SMI，系统可能根本不会进入你预期的S3状态。

在仅支持ACPI的系统中，由于 SCI_EN 始终为1，你的按钮事件会直接通过SCI通知操作系统，操作系统便会执行后续进入S3状态流程。

第二阶段：OSPM中断处理（内核层）

CPU响应SCI：CPU执行中断向量，进入ACPI驱动注册的中断处理程序。
中断处理程序轮询 ：
- 首先读取PM1状态寄存器 ，发现SLPBTN_STS位为1，确认是固定事件中的休眠按钮。
- （如果是Control Method方案，则会在GPE状态寄存器中找到对应位，然后执行AML中的_Lxx或_Exx方法，该方法通常包含Notify(***, 0x80)来通知操作系统）。
执行固定事件处理逻辑 ：
- 调用内核中预定义的休眠按钮处理函数（如Linux中的acpi_button_notify）。
- 向PM1状态寄存器的SLPBTN_STS位写入1，清除该状态位，表示事件已接收。
生成输入事件 ：内核通过输入子系统向用户空间报告KEY_SLEEP事件，唤醒用户空间的电源管理服务（如systemd-logind或acpid）。

第三阶段：软件准备（用户层 → 内核层）

用户空间策略决策：电源管理服务根据系统配置决定进入哪个休眠状态（通常是S3 mem）。
触发内核休眠 ：用户空间将"mem"写入/sys/power/state文件。
内核开始休眠流程 ：调用state_store() → enter_state() → suspend_prepare()：
- 同步文件系统
- 冻结用户空间进程
- 调用设备驱动的suspend回调，逐个挂起设备

第四阶段：ACPI控制方法执行（AML层）

经过通用电源管理框架（enter_state → suspend_prepare → suspend_devices_and_enter），最终通过平台钩子进入ACPI驱动层，由 acpi_sleep_prepare 调用BIOS提供的 _PTS 控制方法，完成了从"用户层"到"内核通用框架"再到"AML层"的完整交接。

调用_PTS方法 ：ACPI驱动执行ACPI控制方法\_PTS（Prepare To Sleep），并将目标S状态（如3）作为参数传入。此方法由BIOS提供 ，通常用于：
- 通知嵌入式控制器系统即将睡眠
- 保存某些平台特定的硬件状态
- 调用SMM代码进行底层配置
调用_GTS方法 （可选）：如果存在，执行\_GTS（Going To Sleep）方法，进一步进行平台特定的睡眠准备。
禁用/使能GPE：内核禁用所有非唤醒源的GPE，仅保留标记为可唤醒设备的GPE。

每个GPE对应两个寄存器：

状态（STS）：在 GPE0_STS 或 GPE1_STS 中。当事件发生时硬件置1，软件写1清除。

使能（EN）：在 GPE0_EN 或 GPE1_EN 中。软件写1允许该GPE触发中断，写0则屏蔽。

如果不加选择地使能所有GPE，那么任何风吹草动（比如电源噪声）都可能唤醒系统。所以操作系统必须只使能那些被用户或策略允许唤醒的设备对应的GPE。

软件需要提前告诉硬件：哪些GPE是允许唤醒的，并且确保它们被正确使能。

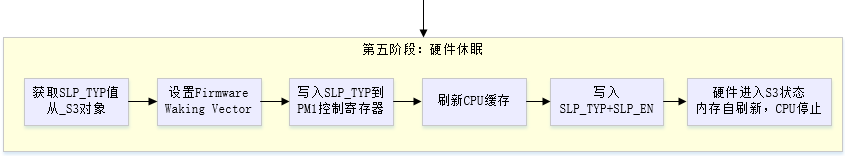

第五阶段：最终硬件操作（寄存器写入）

获取SLP_TYP值 ：内核从FADT表中获取PM1a/PM1b控制寄存器 的地址，并从\_S3对象中获取该S状态对应的SLP_TYP值。
设置唤醒向量 ：内核将唤醒时执行的代码地址，写入Firmware Waking Vector（位于FADT表中FIRMWARE_CTRL指向的FACS结构中），供BIOS在唤醒后跳转。
写入PM1控制寄存器 ：
- 先将SLP_TYP值写入PM1a和PM1b控制寄存器的对应位。
- 刷新CPU缓存。
- 最后将SLP_TYP和SLP_EN位同时写入PM1a和PM1b控制寄存器。
硬件进入休眠 ：芯片组检测到SLP_EN位被设置，开始控制电源时序：
- 停止CPU时钟
- 切断除内存外的多数设备电源
- 内存进入自刷新模式保持数据
- 系统进入S3状态

第六阶段：唤醒路径（简述）

当用户再次按下电源按钮唤醒时：

芯片组恢复电源，CPU从重置向量开始执行
BIOS检测到是从S3唤醒，跳转到Firmware Waking Vector指向的地址
内核恢复代码执行，调用\_WAK方法
恢复设备驱动，解冻进程，返回用户空间

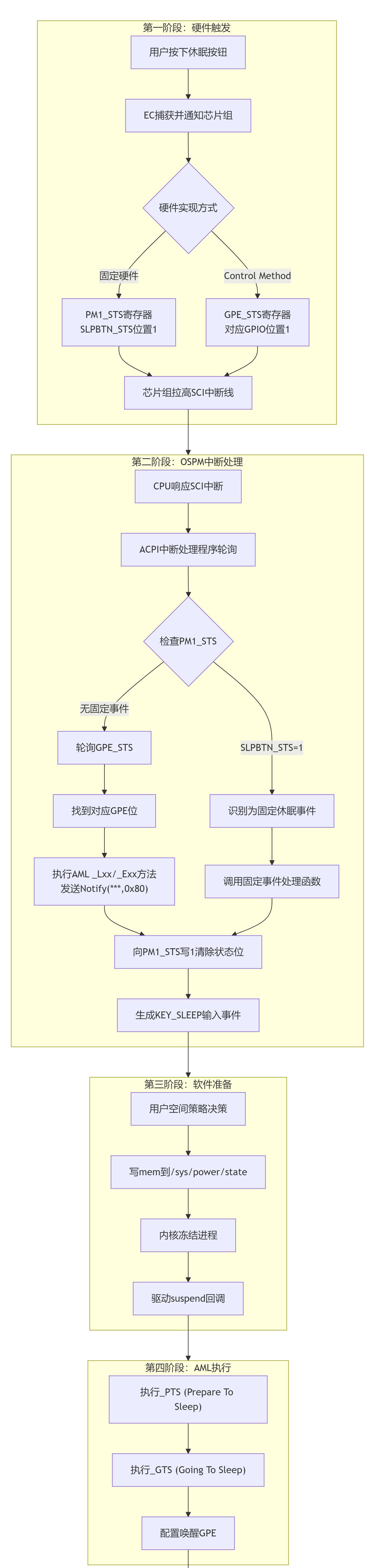

3 完整流程图

下面是根据上述流程，绘制的完整流程图：

4 关键寄存器与控制方法速查

为方便理解软硬件，以下是流程中涉及的寄存器/方法及其作用：

名称	类型	作用	所在位置
`SLPBTN_STS`	PM1状态寄存器位	休眠按钮状态，硬件置1，软件写1清除	FADT中PM1a_EVT_BLK
`SLPBTN_EN`	PM1使能寄存器位	使能休眠按钮的SCI中断	FADT中PM1a_EVT_BLK
`SLP_EN`	PM1控制寄存器位	写入该位触发硬件进入休眠	FADT中PM1a_CNT_BLK
`SLP_TYP`	PM1控制寄存器位	指定要进入的S状态（值从_Sx对象获取）	FADT中PM1a_CNT_BLK
`_PTS`	控制方法	准备进入睡眠，S状态作为参数传入	DSDT
`_GTS`	控制方法	Going To Sleep，可选	DSDT
`_S3`	控制方法	返回S3状态对应的SLP_TYP值	DSDT
`_WAK`	控制方法	唤醒后执行	DSDT
`_Lxx`/`_Exx`	GPE控制方法	对应GPE位的处理程序，Control Method方案中调用	DSDT的_GPE作用域
