Stub区域应用、Totally Stub区域应用、NSSA区域应用和NSSA LSA详解

今日目标

OSPF特殊区域

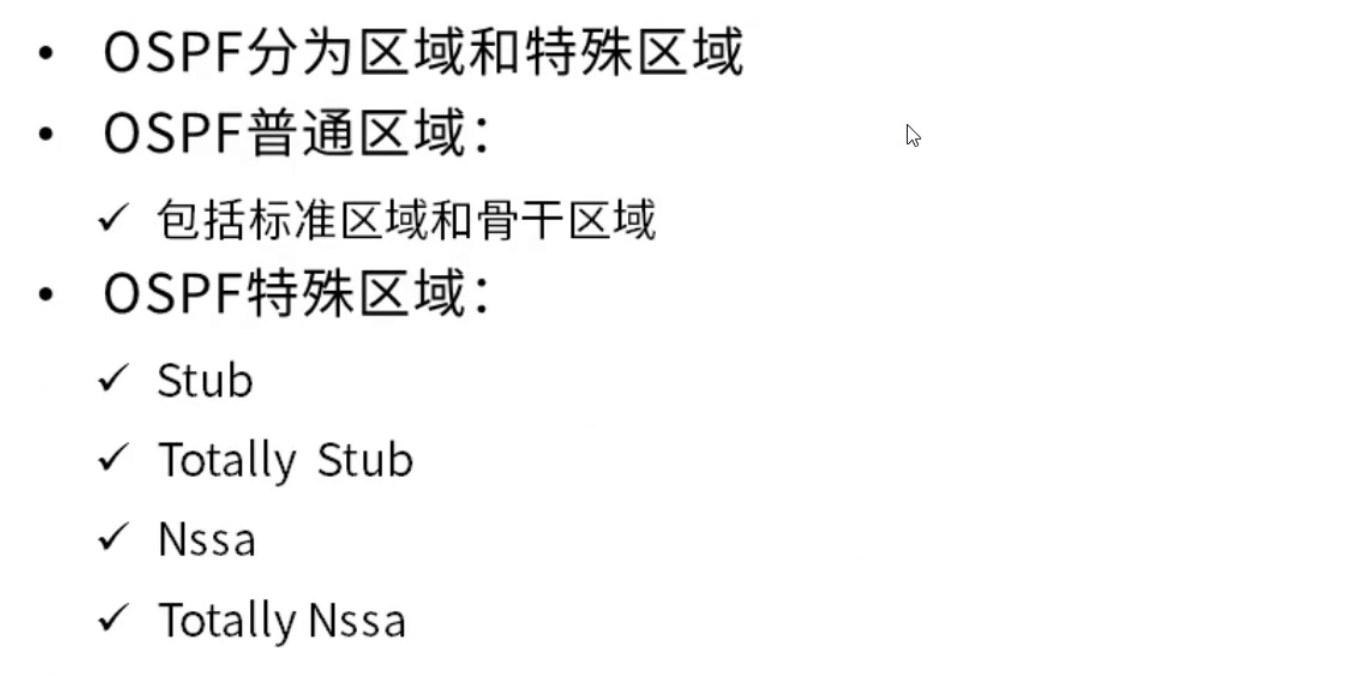

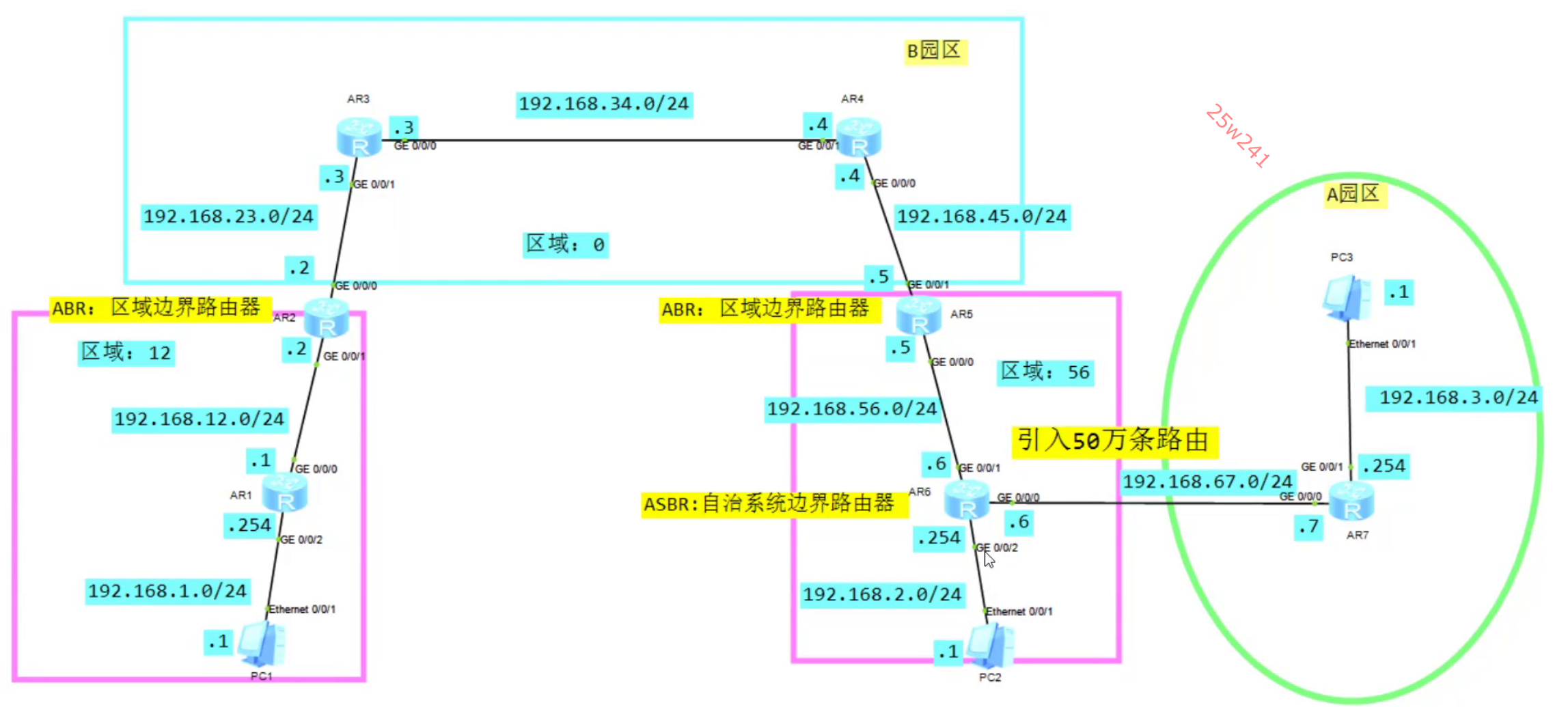

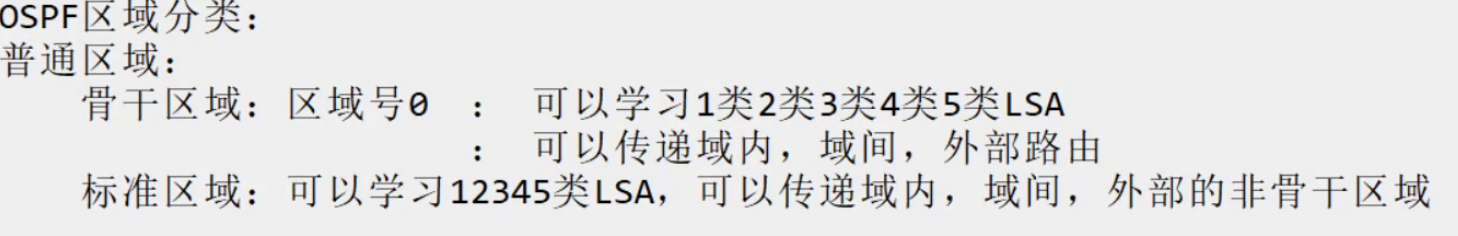

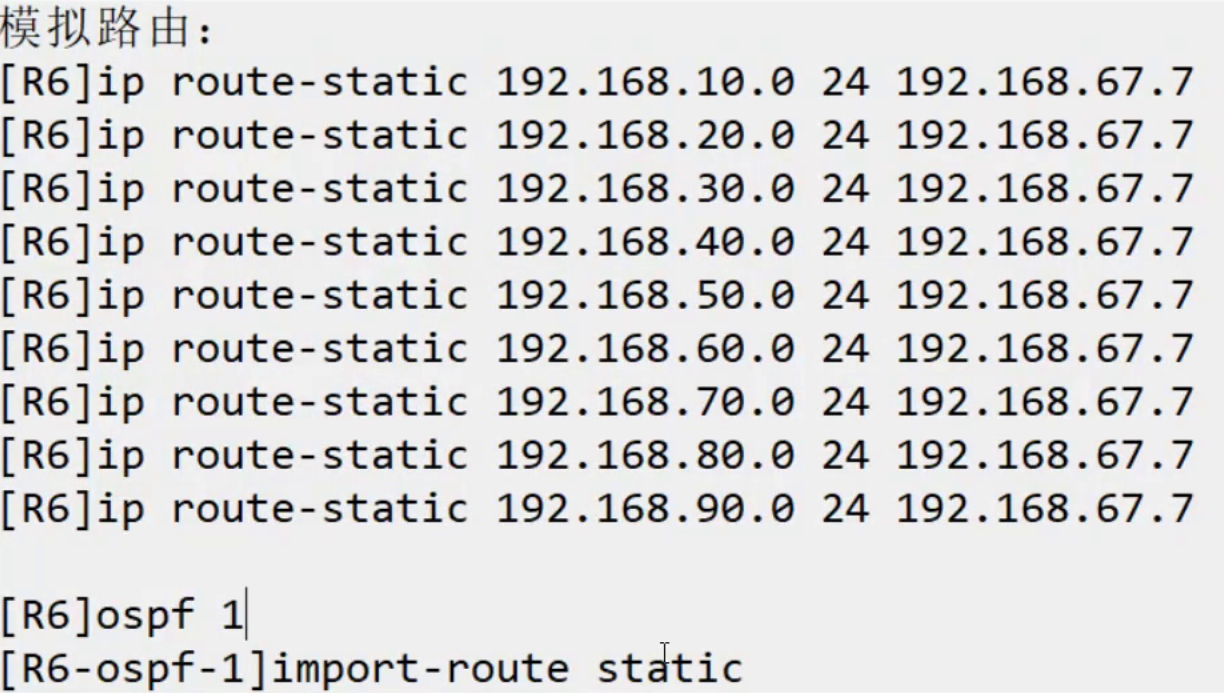

模拟路由并且引入

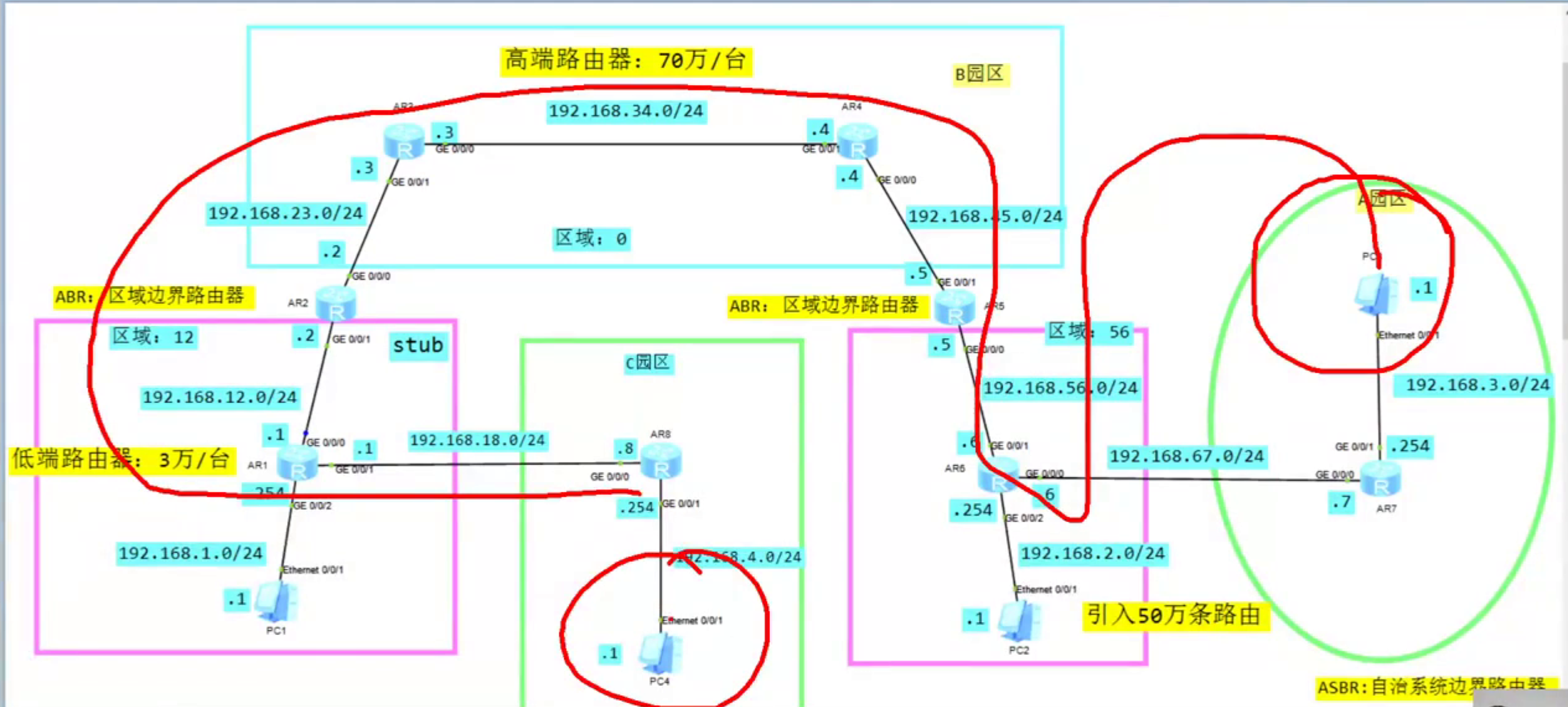

假设在R6上引入50万条路由，50万条路由会生成50万条LSA，50万条LSA会全域泛洪，每一个运行了OSPF的路由器都会收到这50万条五类LSA。

对于一些骨干区域的路由器而言，他们都是高端的路由器。骨干区域可能连接很多个非骨干区域。所以骨干区域的路由器接收转发的数据量是非常大的。但是一般区域的低端的路由器承载不了这么多的路由。

Stub区域

一、为什么需要Stub区域？（问题背景）

在标准OSPF区域中，路由器需要维护三类路由信息：

信息类型	来源LSA	内容
区域内路由	一类、二类LSA	本区域的详细拓扑
区域间路由	三类LSA	其他区域的网段
外部路由	四类、五类LSA	ASBR位置 + 外部网段

问题在于： 对于末梢区域（比如一个分支机构、一个只有一条出口的部门），内部路由器真的需要知道所有外部网段和所有ASBR的位置吗？

五类LSA：可能成千上万条（如果引入了BGP全路由）
四类LSA：数量等于ASBR的数量，也需要维护
结果：末梢区域的低端路由器被迫维护大量根本用不上的路由信息，消耗内存和CPU

核心矛盾 ：这些路由器只需要知道一件事------"要出去，找ABR"，但标准OSPF却把全世界的路由细节都塞给了它们。

二、Stub区域是什么？（解决方案）

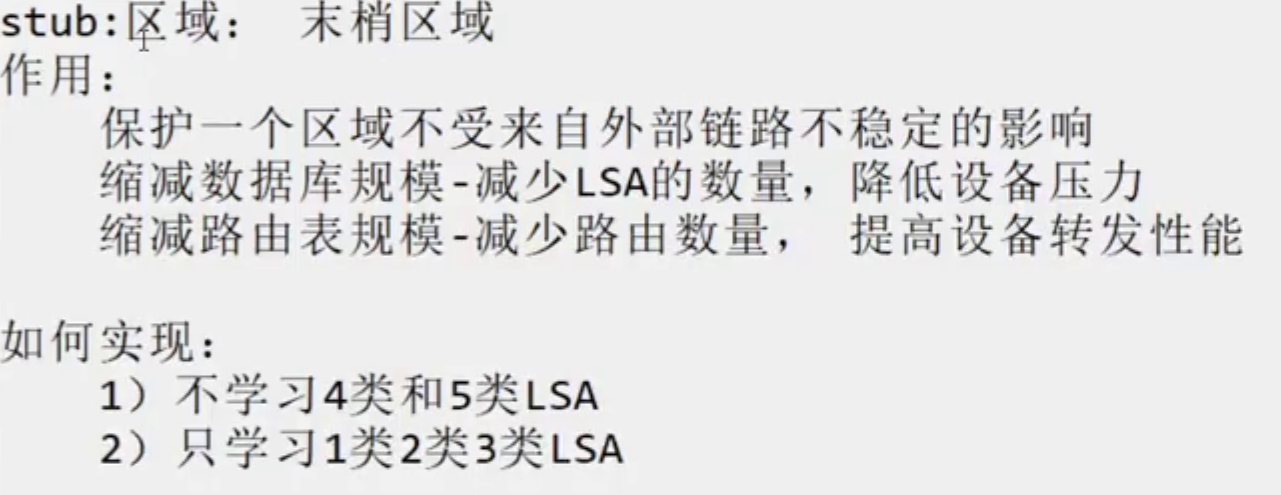

Stub区域是一种特殊区域，它对进入该区域的LSA进行严格过滤：

LSA类型	是否允许进入Stub区域	原因
一类、二类LSA	✅ 允许	区域内拓扑必须完整
三类LSA（区域间）	✅ 允许	让内部知道其他区域的网段（除非完全Stub）
四类LSA（ASBR位置）	❌ 禁止	内部不需要知道ASBR在哪
五类LSA（外部网段）	❌ 禁止	内部不需要知道外部网段细节

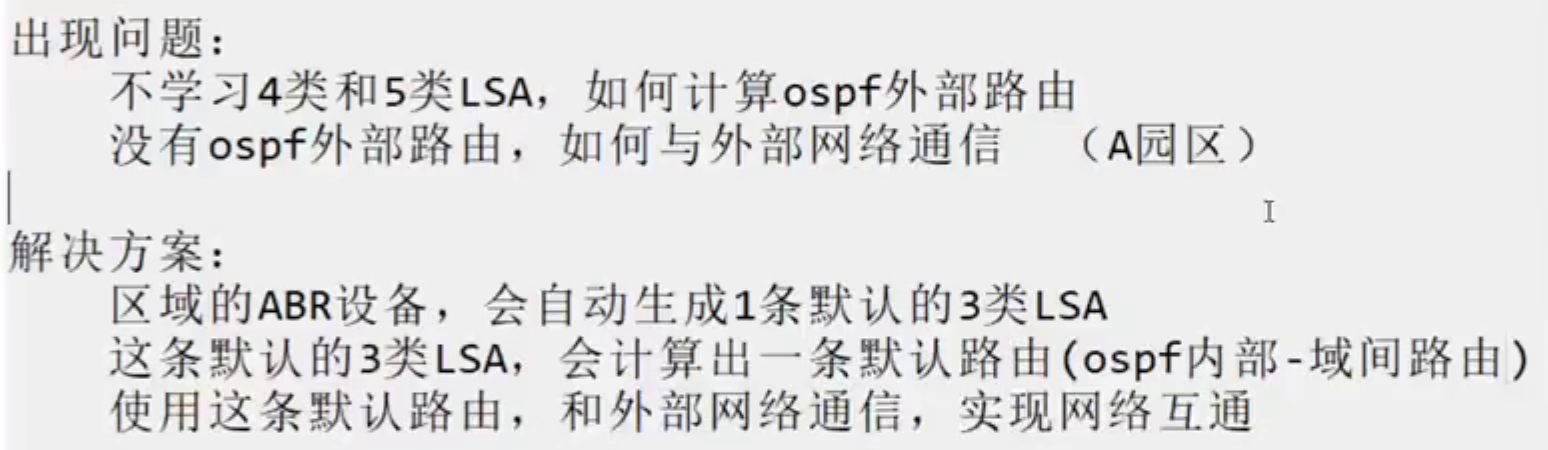

但问题来了： 如果禁止了四类和五类，内部路由器怎么访问外部网络？

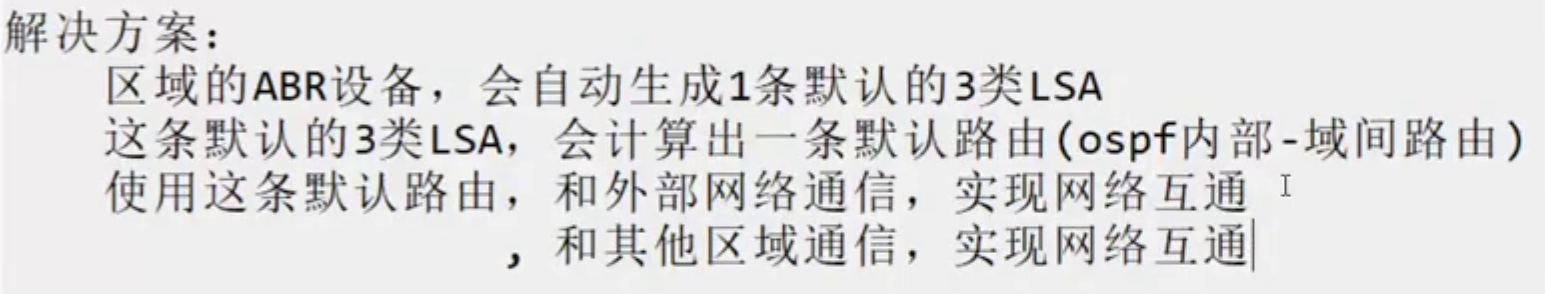

答案是： ABR会自动生成一条默认路由（0.0.0.0/0） ，以三类LSA的形式注入到Stub区域内。这条默认路由告诉内部路由器："所有外部目的地，都从我这里走。"

三、Stub区域的具体设计

1. LSA过滤机制

ABR的行为：连接Stub区域到骨干区域的ABR，会拦截所有四类和五类LSA，不让它们进入Stub区域。
替代方案 ：ABR自己生成一条默认路由的三类LSA，通告到Stub区域内。
默认路由的Cost ：可以由管理员配置（area area-id default-cost cost），默认为1。

2. 区域内路由器的视角

Stub区域内的路由器：

只收到一类、二类、三类LSA（以及ABR注入的默认路由）
完全看不到四类和五类LSA
路由表包含：
- 本区域的内部路由（O）
- 其他区域的区域间路由（O IA）（除非是完全Stub）
- 一条指向ABR的默认路由（O*IA）

3. 配置要求

区域内所有路由器（包括ABR）必须配置为Stub区域，否则邻居关系无法建立（因为Hello报文中的Stub标志不一致）。
区域内不能有ASBR ，因为ASBR需要产生五类LSA，而这些LSA被禁止进入Stub区域。如果需要引入外部路由，必须使用NSSA。

4. 完全Stub区域（Totally Stubby）

在某些厂商实现中，可以进一步过滤三类LSA（区域间路由），仅保留：

区域内路由（一/二类）
ABR注入的默认路由（三类）

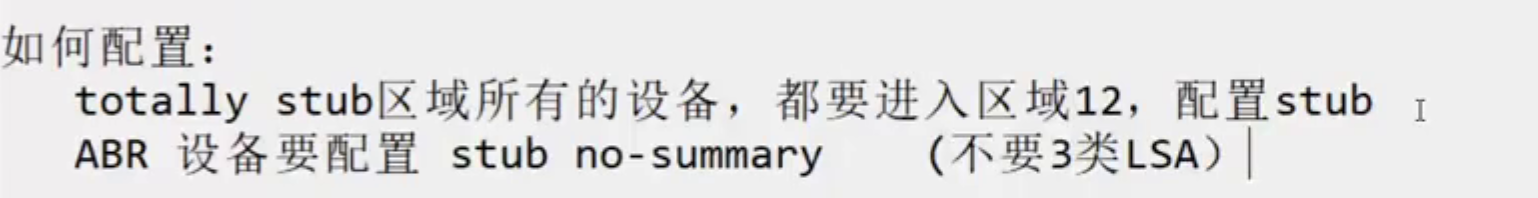

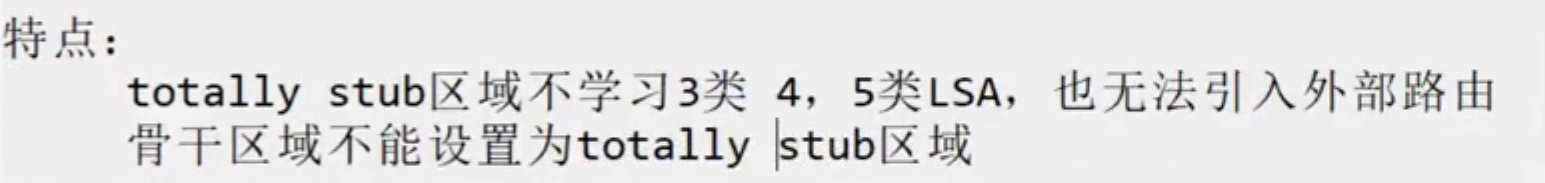

此时，区域内的路由器只知道本区域和一条默认路由 ，对外部世界完全"盲视"，配置为在ABR上加 stub no-summary。

一句话总结：Stub区域是OSPF为了让末梢网络"轻装上阵"而设计的------它把外部世界的复杂性（四类和五类LSA）挡在门外，只留给内部路由器一条"出去找ABR"的默认路由。

查看未配置Stub区域时的LSDB

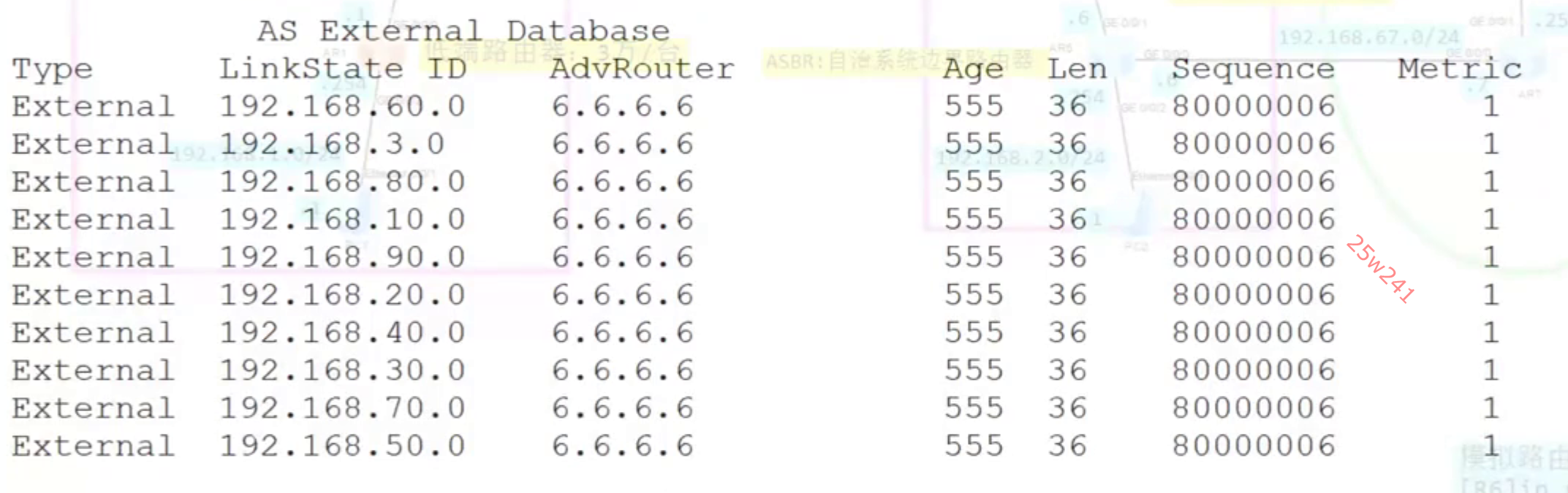

一共有19条LSA

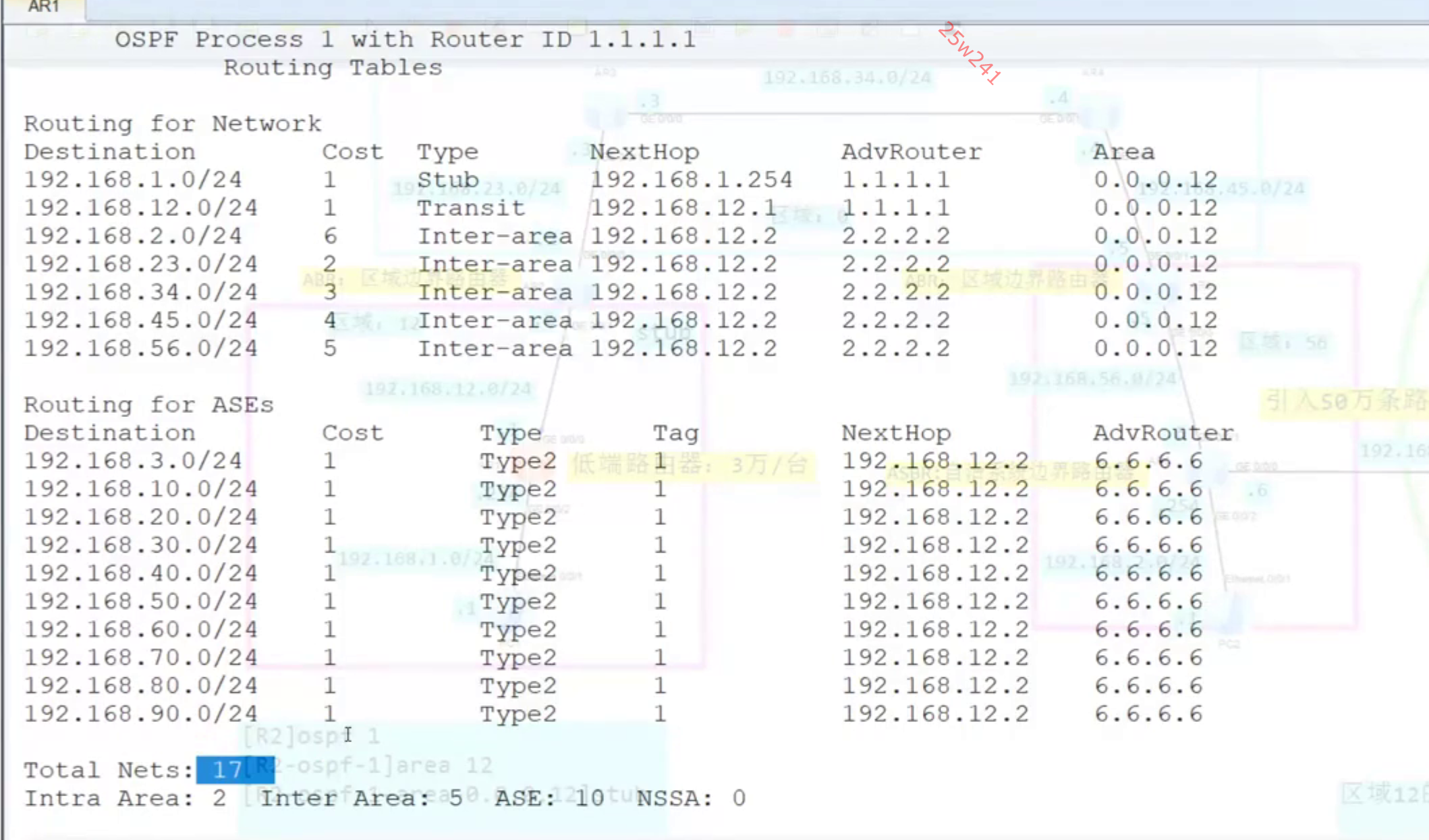

查看ospf路由表

现在如果把R6的g0/0/0口down掉，然后查看R1的LSDB数据库

区域12里面没有五类LSA了。

如果链路又恢复了，又要重新学习五类LSA。

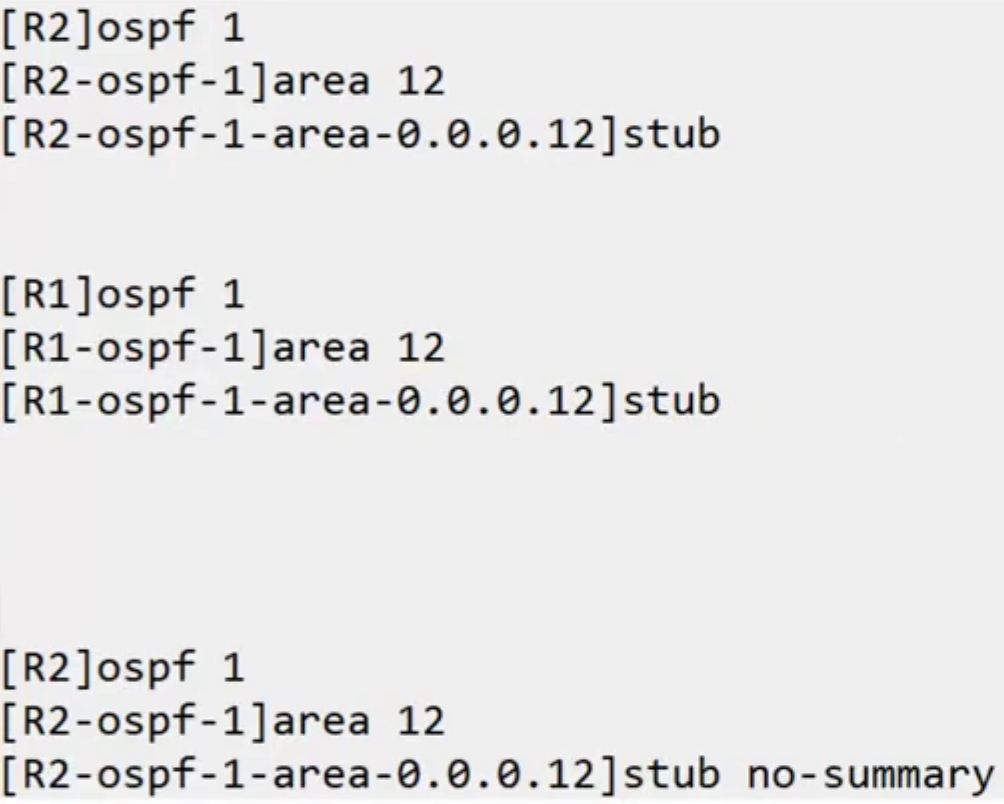

配置Stub

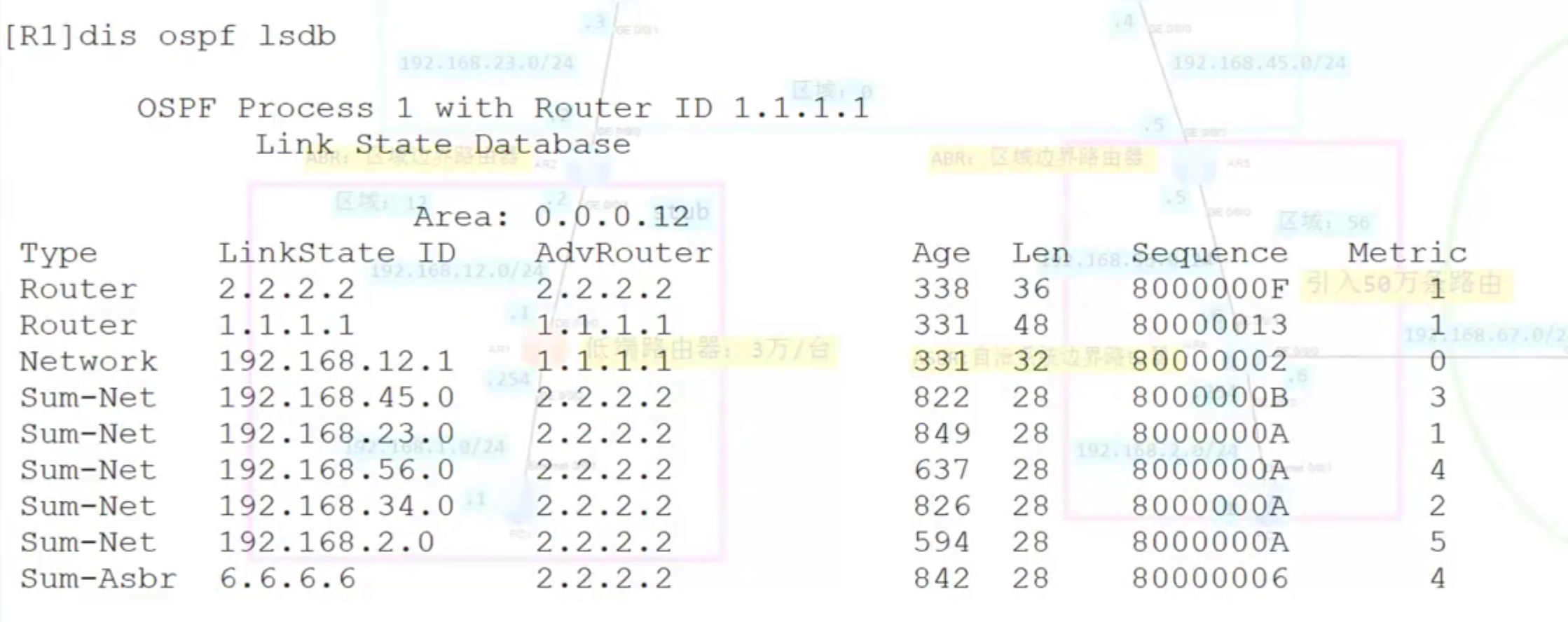

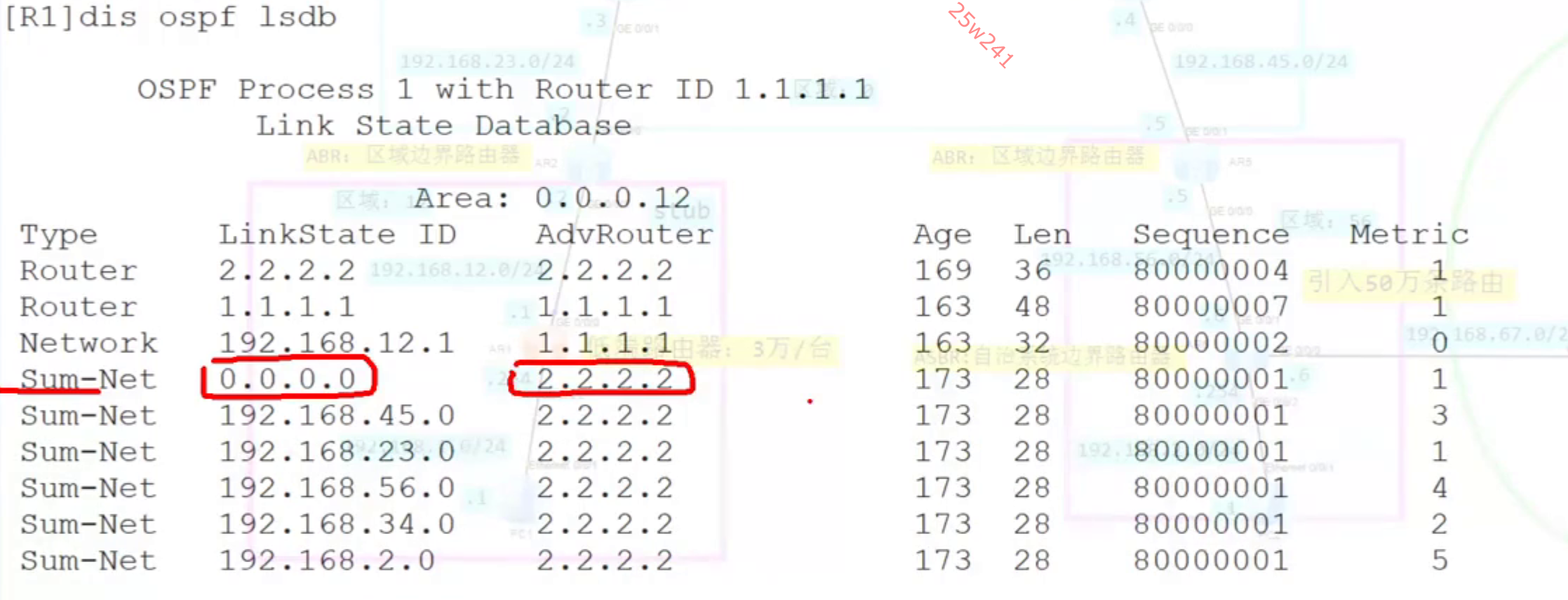

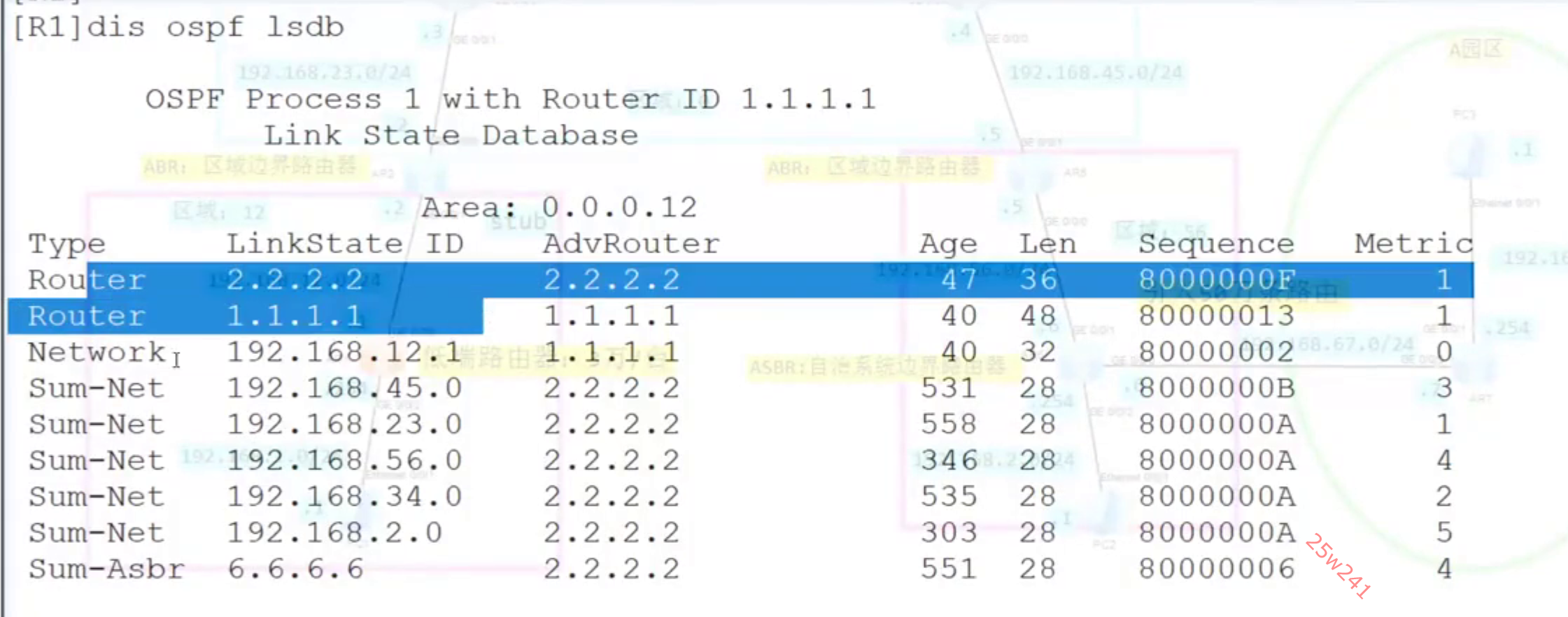

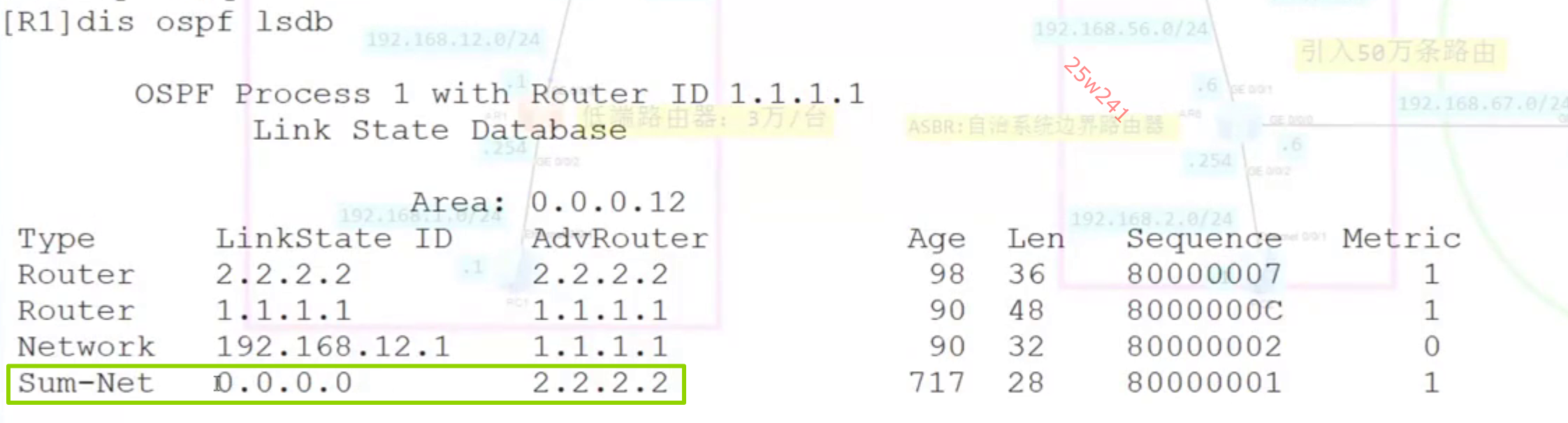

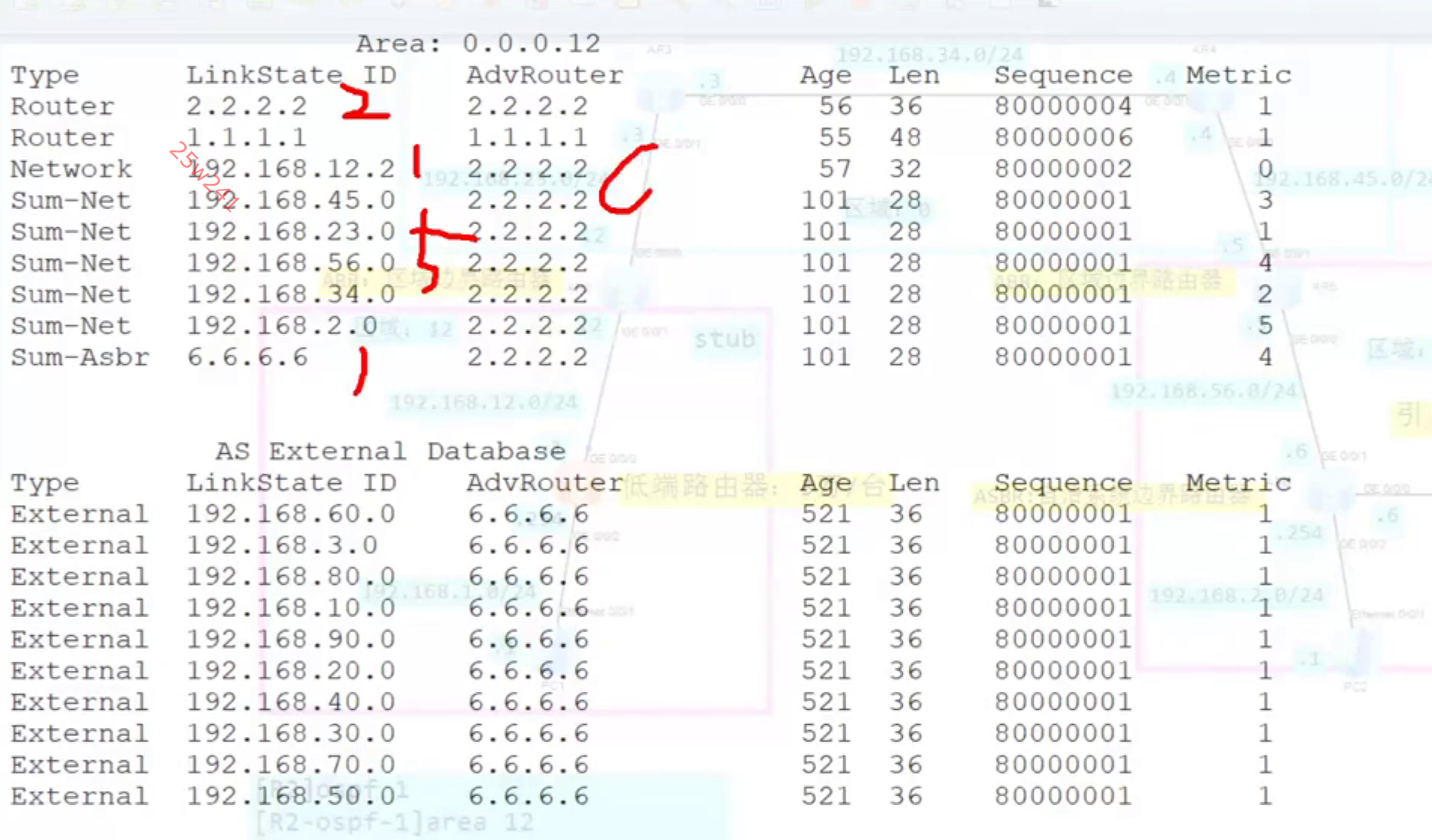

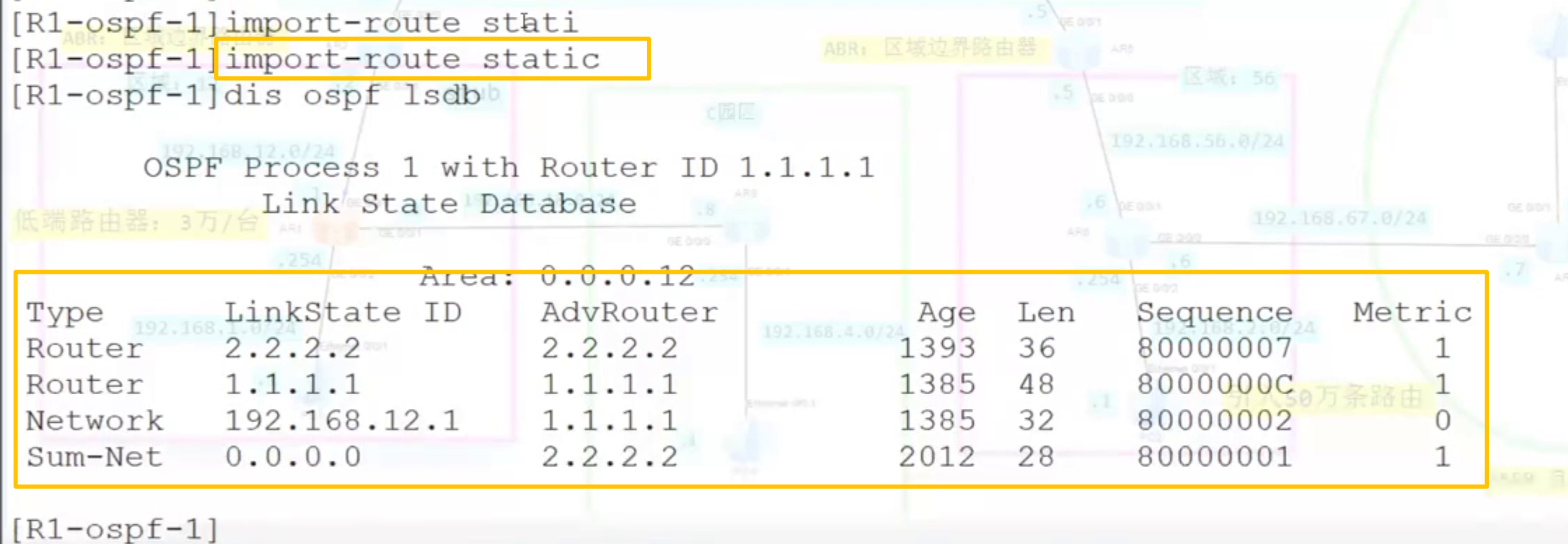

查看R1上LSDB数据库

这条默认的三类LSA会计算一条默认的路由

这是一条域间路由，去往外部网络就走这天默认的路由。

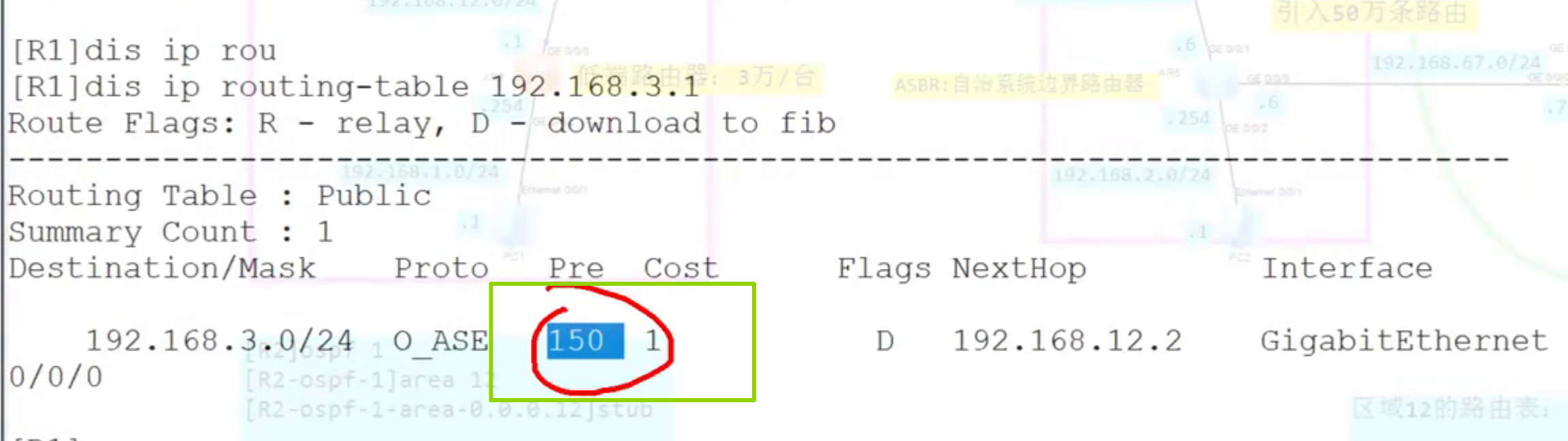

未配置Stub的时候，走的是外部路由，优先级是150

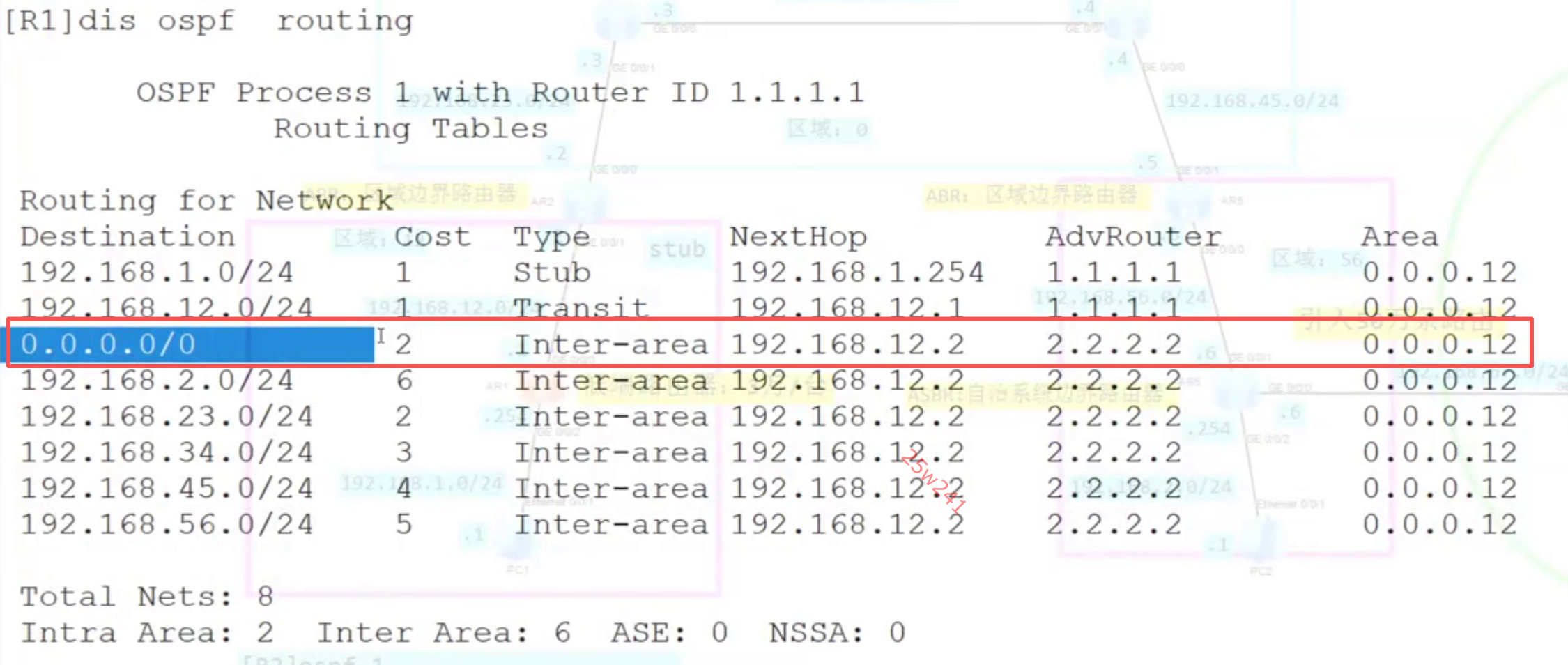

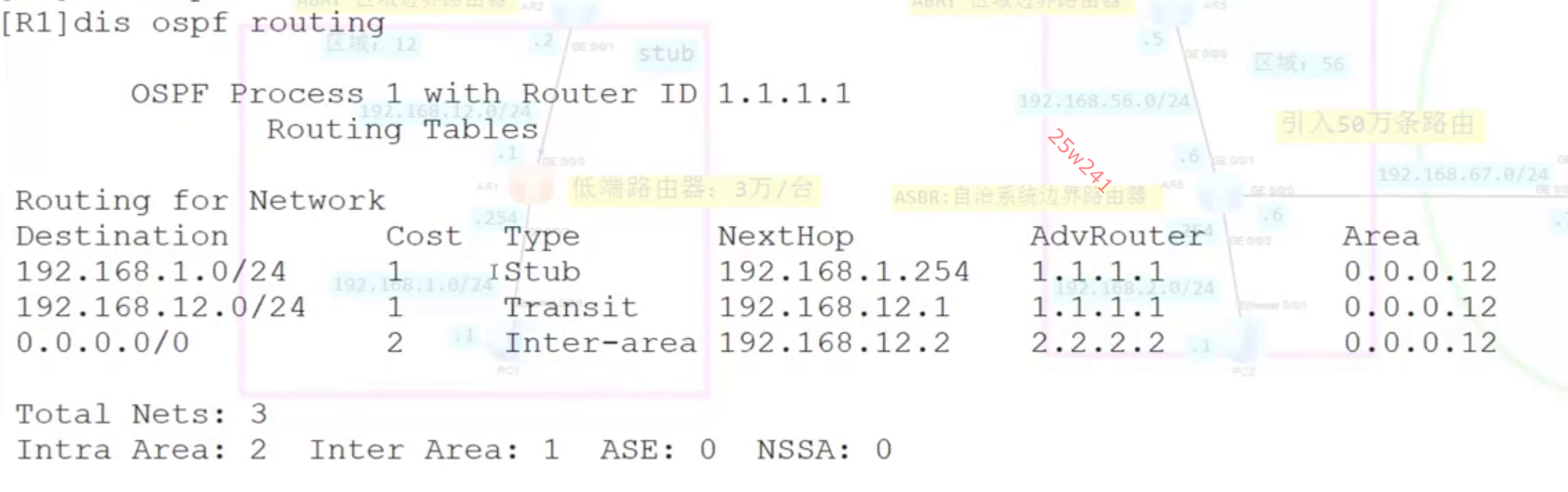

查看ospf路由表

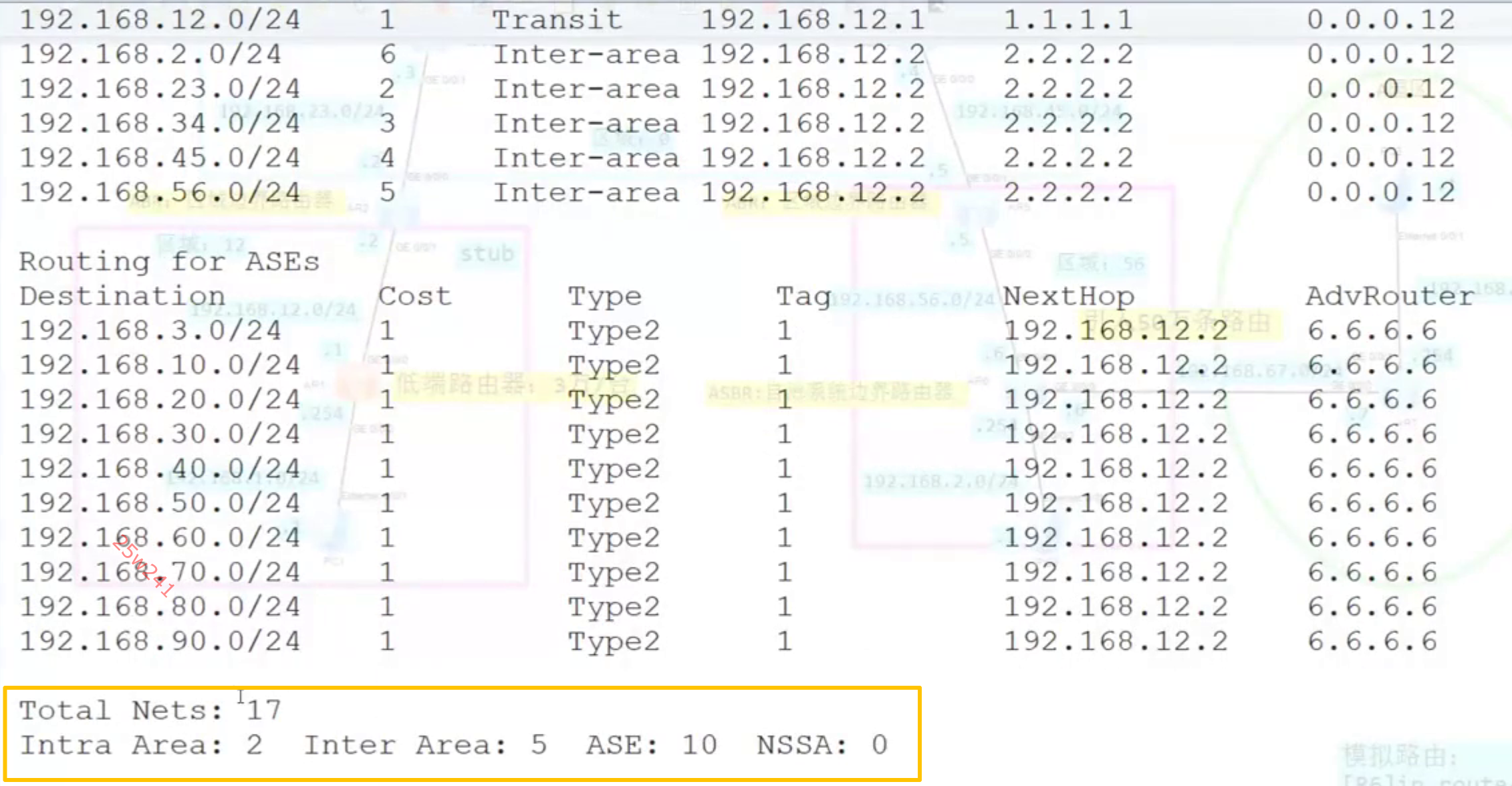

未配置Stub一共有19条LSA，算出来一共有17条路由。

一类、二类LSA是共同算域内路由的，两个一类LSA，一个二类LSA。这三个LSA算出了两天域内路由。

路由类型	路由标记	来源LSA	默认优先级（华为）	可信程度
直连路由	Direct	接口配置	0	最高
OSPF内部路由	O / O IA	一、二、三类LSA	10	很高
静态路由	Static	手工配置	60	中等
OSPF外部路由	O E1/E2 / O N1/N2	五、七类LSA	150	较低

问题	原理核心	一句话答案
为什么Stub区域无法引入外部路由？	Stub区域禁止四类和五类LSA,而引入外部路由必须由ASBR产生五类LSA。	因为引入外部路由需要五类LSA,而五类LSA在Stub区域被禁止,所以无法引入。
为什么骨干区域不能设置为Stub？	骨干区域是所有区域路由的交换中心,必须拥有完整信息(包括外部路由)才能正确转发。	因为骨干区域需要向其他区域传递外部路由,而Stub区域禁止外部路由进入,两者功能完全冲突。

配置Stub区域时需要注意什么？

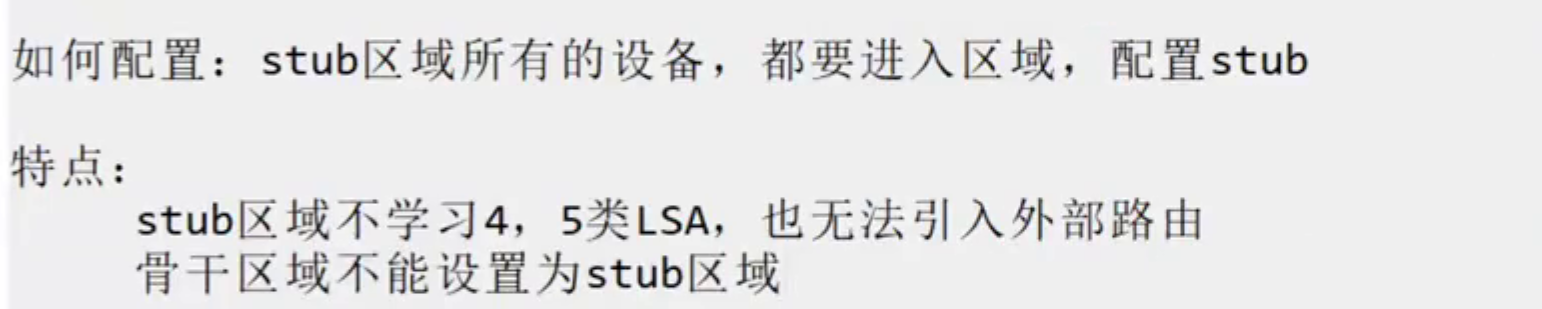

一致性 ：Stub区域内的所有路由器(包括ABR)都必须配置为Stub区域,否则邻居关系无法建立(Hello报文中的Stub标志位不匹配)。
默认Cost ：可以在ABR上通过default-cost调整默认路由的度量值。
不能配置虚链路：Stub区域不能配置虚链路。

如果Stub区域内的一台路由器没有配置stub,会发生什么？

现象：该路由器无法与邻居建立Full状态,邻居状态卡在Init 或2-Way。
原因：OSPF Hello报文中有一个Stub标志位,区域内所有路由器必须一致。不匹配则无法建立邻居关系。

如何验证Stub区域的配置和状态？

查看OSPF进程 ：display ospf brief------可以看到区域类型标记为Stub。
查看LSDB ：display ospf lsdb------确认没有4类和5类LSA,但有一条默认路由(0.0.0.0/0)的三类LSA。

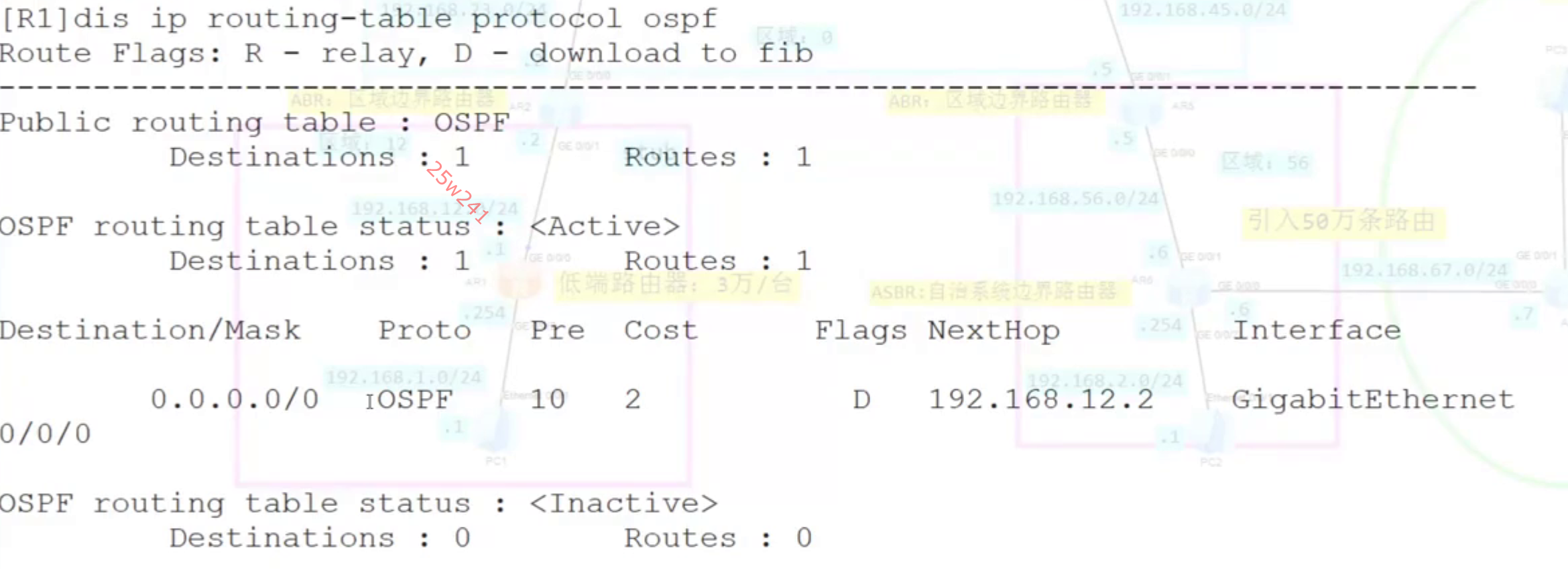

查看路由表 ：display ip routing-table------能看到一条O IA的默认路由。

Stub区域如何在"隔离复杂性"和"保证基本连通"之间找到完美的平衡点。

一、如何做到"不让这个区域受外界影响"？

所谓"外界影响",主要是指OSPF网络外部的变化(比如新增一条外部路由、外部路由震荡)对这个区域内部路由器的冲击。

1. 物理层面的隔离：过滤4类和5类LSA

这是最直接的手段。Stub区域的ABR会像一个严格的"海关",执行以下操作：

禁止五类LSA(AS External LSA)进入 ：外部网段的信息(可能成千上万条)被完全挡在区域之外。无论外部网络如何震荡(比如外部路由频繁up/down),这些震荡产生的LSA更新根本进不了Stub区域。区域内的路由器连这些LSA都看不到,自然不受影响。
禁止四类LSA(ASBR Summary LSA)进入：同样,通告这些外部路由的"人"(ASBR)的位置信息也被挡在外面。区域内路由器不需要知道谁是ASBR,也不需要维护任何关于ASBR的条目。

2. 逻辑层面的隔离：避免参与外部路由计算

由于看不到4类和5类LSA,Stub区域内的路由器不需要运行SPF算法去计算外部路由,也不需要为成千上万条外部路由维护庞大的路由表。

CPU负担减轻：它们只需要计算本区域的拓扑和少量区域间路由(3类LSA)。外部世界的任何拓扑变化,都与它们无关。
内存占用减少：LSDB中只有1、2、3类LSA,大小可控。

小结： "不受外界影响"的本质,就是通过LSA过滤,把Stub区域变成一个"信息黑盒"------外部的复杂性进不来,内部的路由器也就不需要为外部世界的风吹草动买单。

二、如何保证"互联互通"？

如果把外部信息都挡住了,那区域内的设备要访问外部网络(比如上互联网)该怎么办？这就是Stub区域设计的第二个精妙之处："代理"机制。

1. ABR作为"唯一出口代理"

ABR是连接Stub区域和骨干区域的"大门"。它知道如何到达外部世界(因为它有完整的LSDB,能看到4类和5类LSA)。

2. 注入"万能钥匙"：默认路由

为了让区域内的设备也能访问外部,ABR会主动做一件事：向Stub区域内注入一条默认路由(0.0.0.0/0)。

这条默认路由是以3类LSA(Summary LSA) 的形式注入的,因此可以被Stub区域内的所有路由器接收。

3. 区域内部路由器的行为

现在,看Stub区域内的一台路由器R1：

去往内部：R1有本区域的精确路由(通过1、2类LSA算出来的O路由)。
去往其他区域：R1有ABR发来的3类LSA,知道去往其他区域怎么走(O IA路由)。
去往外部(AS外部) ：R1没有4/5类LSA,但它有ABR发来的默认路由(0.0.0.0/0)。当它要去访问一个不在内部路由表里的地址(比如一个外网IP)时,它会匹配这条默认路由,把流量全部扔给ABR。

小结： "互联互通"的实现,是用一条"万能钥匙"(默认路由)替代了成千上万条"具体钥匙"(外部路由) 。内部路由器不需要知道外部世界的复杂路径,它只需要知道："出门左转,找ABR,它能带你去任何地方。"

总结

目标	实现手段	原理
不受外界影响	过滤4/5类LSA	将外部世界的复杂性(路由震荡、大量LSA)物理隔离在区域之外,内部路由器不感知、不处理
保证互联互通	ABR注入默认路由(3类LSA)	用一条"万能"默认路由,替代所有具体的外部路由,内部设备只需将外部流量指向ABR即可

一句话总结：Stub区域通过"挡住复杂性、代理简单性",实现了让末端网络既能"独善其身"(不受外部震荡干扰),又能"兼济天下"(访问外部网络)的完美平衡。

完全Stub区域(Totally Stubby Area)

完全Stub区域（Totally Stubby Area）是OSPF中一种特殊的区域类型，它在标准Stub区域的基础上进一步限制了LSA的传播，旨在最大化减少末端区域的路由条目和LSDB大小，提升网络稳定性和资源利用率。

Stub区域虽然能挡住外部(AS外部)的震荡,但它无法隔离其他区域(区域间)的链路震荡。

关键点：3类LSA(区域间路由)是允许进入Stub区域的。

这意味着什么？意味着如果其他区域(比如Area 1、Area 2)的内部拓扑发生变化,这些变化会通过3类LSA的更新,传播到你的Stub区域。

为什么会有这个"漏洞"？

这是OSPF区域间路由的本质决定的。

1. 3类LSA是"区域间的生命线"

为了让每个区域都能知道其他区域的网段,3类LSA必须跨区域传播。这是OSPF实现全网互联的基础。

2. Stub区域的设计目标是"简化",不是"完全隔离"

Stub区域的设计初衷是：让末端路由器不用关心外部世界的复杂性(4/5类LSA) 。但它没有承诺让末端路由器不关心其他区域的内部变化。

因为其他区域的内部变化,确实会影响到"如何到达那些区域"。如果完全隔离3类LSA,Stub区域内的路由器就会失去对其他区域的认知,无法正确选路。

3. 如果连3类都想隔离怎么办？

你其实已经猜到了------这就是完全Stub区域(Totally Stubby Area) 的设计目标。

区域类型	允许的LSA	对区域间震荡的隔离程度
Stub区域	1、2、3	只能隔离4/5类,区域间3类变化仍会进入
完全Stub区域	1、2	连3类都隔离,只有ABR注入的一条默认路由

在完全Stub区域里：

ABR会过滤掉所有3类LSA(区域间路由)
只向区域内注入一条默认路由(0.0.0.0/0)
区域内路由器只知道：

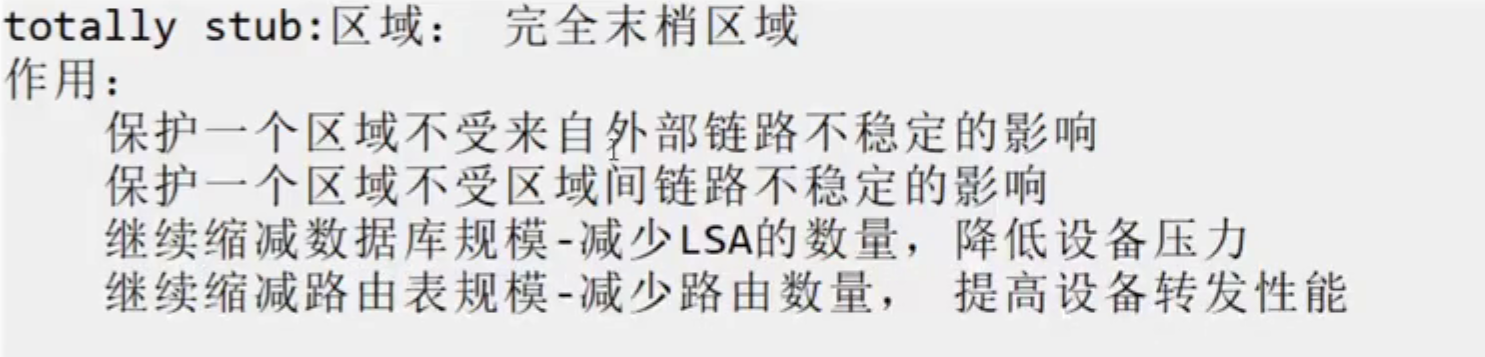

- 本区域内部怎么走
- 去任何其他地方,都走ABR

这样,其他区域的任何链路震荡,都不会以3类LSA更新的形式进入你的区域。你完全不知道外面发生了什么,只需要相信ABR。

完全Stub区域的作用

极致简化路由表：区域内路由器只保留本区域内部路由（O）和一条由ABR注入的默认路由（0.0.0.0/0），不再学习任何其他区域的具体网段路由（即3类LSA被过滤）。

屏蔽所有外部干扰：由于3类LSA也被禁止进入，其他区域的链路震荡（如Cost变化、链路up/down）不会触发区域内路由器的LSA更新和SPF重新计算，区域稳定性最高。

节省设备资源：区域内路由器无需存储和处理区域间（3类）及外部（4/5类）LSA，CPU和内存消耗极低，适合性能较弱的末端设备。

一句话总结 ：完全Stub区域在Stub区域的基础上额外过滤了3类LSA，使末端路由器彻底"盲视"其他区域，只依赖ABR的默认路由，以牺牲最优路径为代价换取极致稳定。

说明：完全Stub区域本质是Stub区域的一种，因此区域内所有路由器必须统一配置stub（Hello报文中的Stub标志位一致），非ABR无需加no-summary。

验证

NSSA区域

增加了园区3

需求

PC1可以跟PC4互通

PC2可以跟PC4互通

PC3可以跟PC4互通

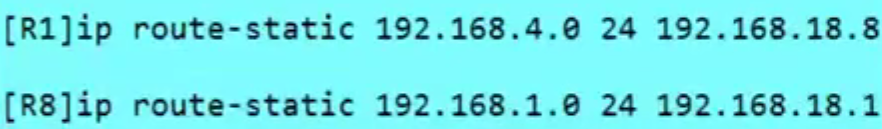

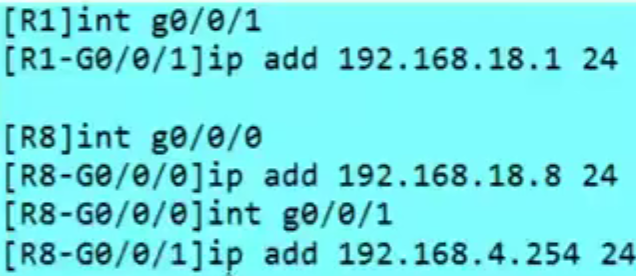

R1跟R8都配置静态路由

现在PC1跟PC4能够互联互通的。

现在还想让B园区的所有设备都能跟PC4互通，也想让A园区的PC3跟PC4能够互联互通。

思考：之前R6把去往R7的静态路由引入到了OSPF，现在R1能否把去往R8的路由引入到OSPF？

尝试引入，但是引入不了，因为是特殊区域，是不能引入外部路由的。

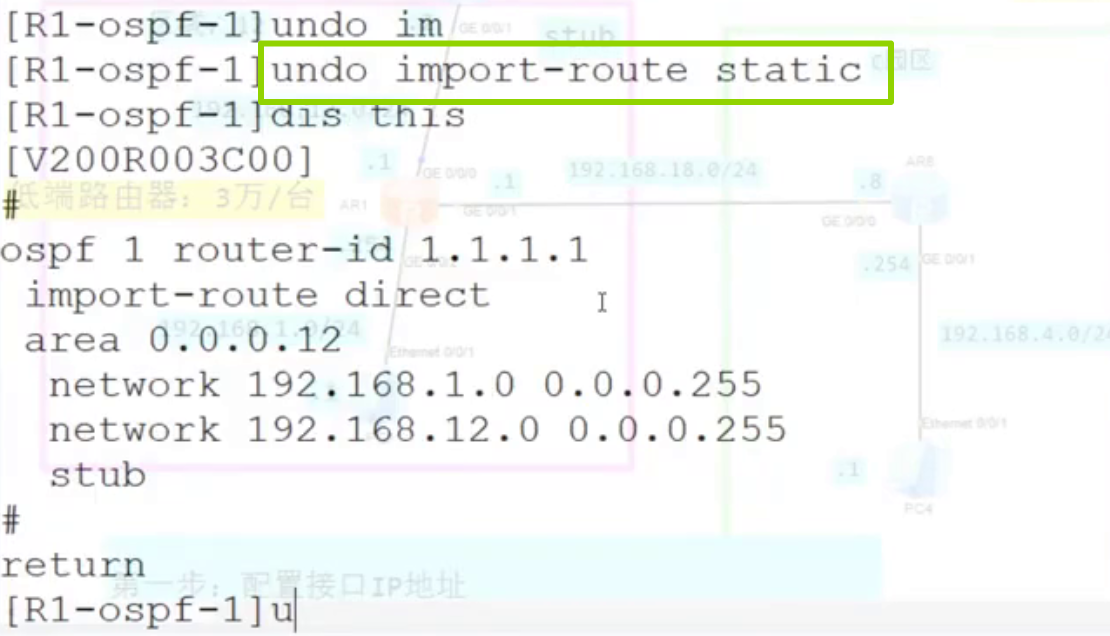

把引入的路由删掉

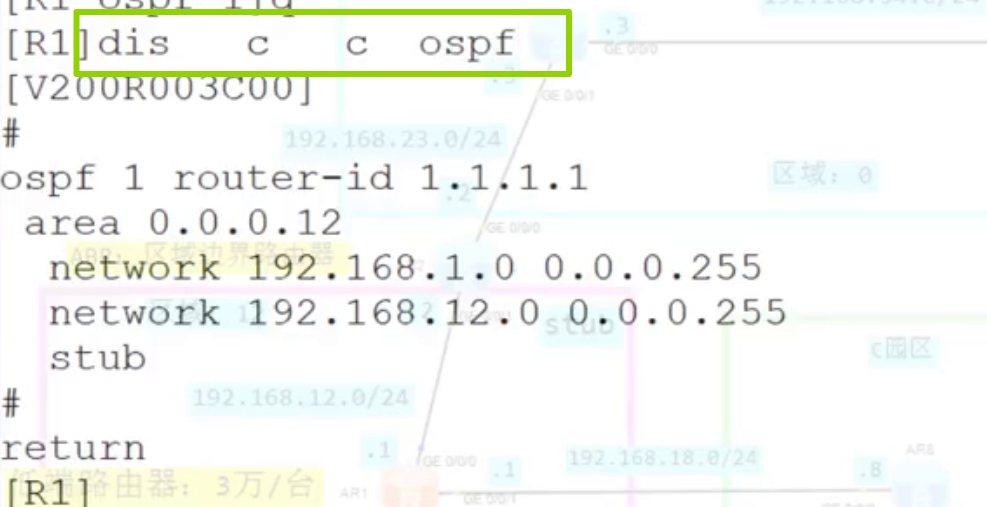

查看ospf配置信息

NSSA区域的作用：

保护一个区域不受来自外部链路的影响

缩减LSDB数据库，缩减路由表，降低设备负载，提高转发效率

NSSA区域可以引入外部路由

NSSA区域的实现：

只学习1类，2类，3类，7类的LSA

不学习，4类，5类LSA

NSSA区域的ABR会自动产生一条-默认的7类的LSA（0.0.0.0）用于访问外部网络

这条默认的7类LSA计算出来的是OSPF外部路由与外部网络通信

外部路由：优先级为150 ，路由类型：O_NSSA

NSSA区域的特点

nssa区域的ASBR设备，可以生成一条明细的7类LSA引入外部路由

7类的LSA只能在特殊区域NSSA内部传播，所以其他区域的路由器无法学习7类LSA，怎么办？

NSSA区域的ABR 会把这条7类的明细LSA转成5类的LSA，传播给其他区域泛洪。

骨干区域不能设置为nssa区域

备注：

Stub区域生产的是一条默认的3类LSA，计算出来的是ospf内部路由，优先级为10

NSSA区域生产的是一条默认的7类LSA，计算出来的是ospf外部路由，优先级为150

O_NSSA：代表外部路由，由7类LSA计算出来的外部路由，优先级：150

O_ASE 也表示外部路由，由5类的LSA计算出的外部路由：优先级：150

OSPF表示内部路由，优先级：10

NSSA（Not-So-Stubby Area，不那么末梢的区域）的出现，是为了解决标准Stub区域的一个核心痛点 ：Stub区域虽然能简化路由表，但它完全无法引入外部路由。

简单来说，NSSA是在保留Stub区域"简化、稳定"优点的同时，允许区域内引入少量外部路由的一种折中设计。

一、为什么需要NSSA？------ Stub区域的局限性

回顾一下标准Stub区域的特点：

优点：禁止4/5类LSA，由ABR注入默认路由，区域内部路由器极简。
缺点：区域内不能有任何ASBR，即不能引入任何外部路由（静态、直连、其他协议的路由）。

但在实际组网中，我们经常会遇到这样的场景：

某分公司（作为一个OSPF区域）内部有一台服务器，需要对外发布一条静态路由（比如 10.10.10.0/24）。同时，这个分公司又希望享受Stub区域带来的"不受外部震荡影响"的好处。

矛盾出现了：

如果把这个分公司配置为Stub区域，它无法引入那条静态路由。
如果把它配置为普通区域，它又会收到来自总部的成千上万条外部路由，设备压力大。

NSSA就是专门为解决这个矛盾而设计的。

二、NSSA是什么？

NSSA（Not-So-Stubby Area）是一种OSPF特殊区域，它像Stub区域一样不接收来自其他区域的4类和5类LSA ，但它允许自己区域内的ASBR引入外部路由 ，并以一种新的LSA类型------7类LSA来承载这些外部信息。

NSSA的核心特征：

特性	说明
禁止进入	不接收来自其他区域的4类和5类LSA（像Stub一样）
允许产生	允许本区域的ASBR引入外部路由，并产生7类LSA
默认路由	可以手动配置ABR向NSSA内注入默认路由（可选，不是自动的）
转换机制	NSSA的ABR会将7类LSA转换成5类LSA，注入到骨干区域

三、NSSA的核心机制：7类LSA

NSSA引入了一种新的LSA类型------7类LSA，它是理解NSSA的关键。

对比项	5类LSA	7类LSA
产生者	普通区域的ASBR	NSSA区域内的ASBR
传播范围	整个OSPF域	只能在NSSA区域内泛洪
内容	外部网段信息	同5类，包含外部网段、掩码、度量等
是否可转换	不需要	在ABR上会被转换成5类LSA
标记	无	带有一个特殊标志，表示它来自NSSA

7类LSA的转换过程：

产生：NSSA区域内的ASBR引入一条外部路由（如静态路由），产生7类LSA。
泛洪：这条7类LSA只在NSSA区域内泛洪，区域内路由器都能学习到。
转换：连接NSSA到骨干区域的ABR 收到这条7类LSA后，会把它转换成5类LSA。
传播：转换后的5类LSA被注入到骨干区域，进而传播到整个OSPF域（除其他特殊区域）。

这样设计的好处是：

NSSA区域内部实现了外部路由引入。
骨干区域和其他区域仍然通过标准的5类LSA学习到这条外部路由，完全不知道NSSA内部有7类LSA的存在。

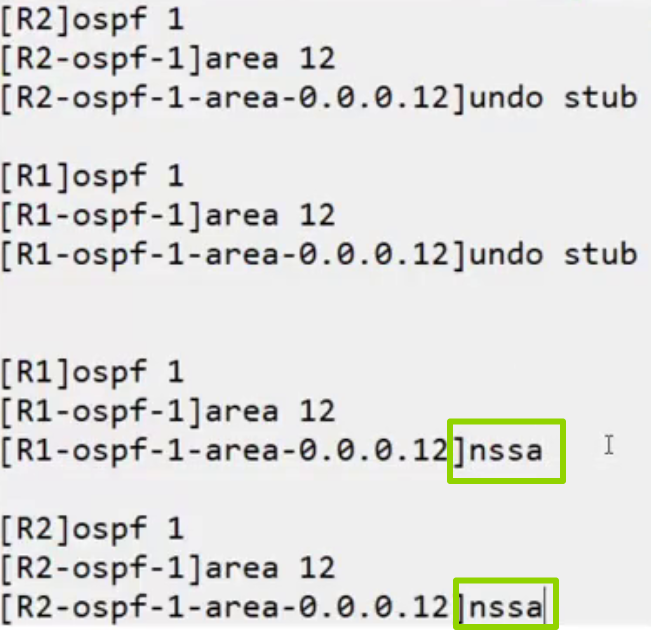

配置NSSA区域

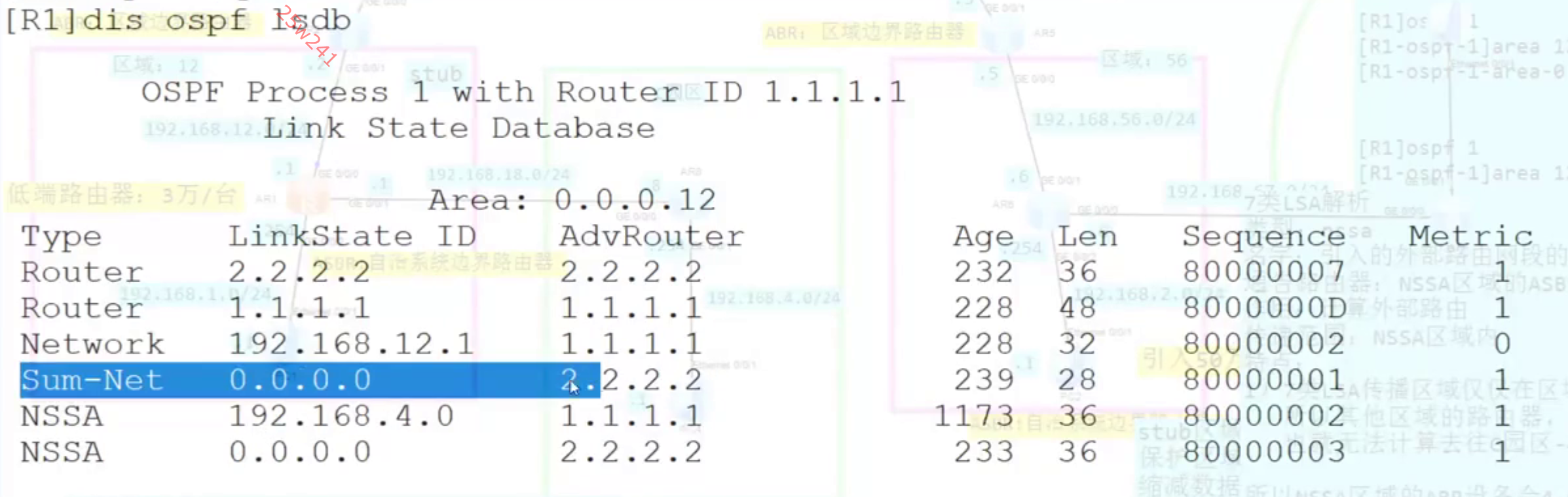

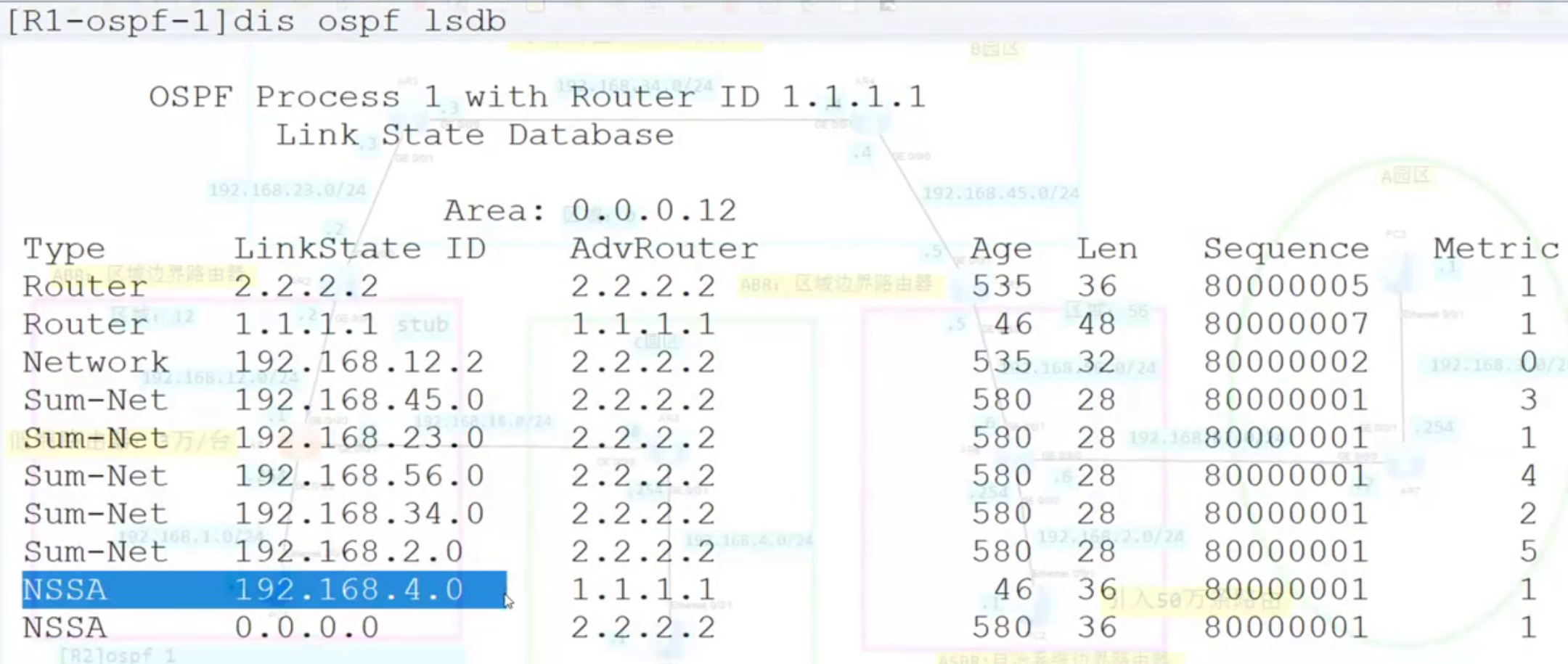

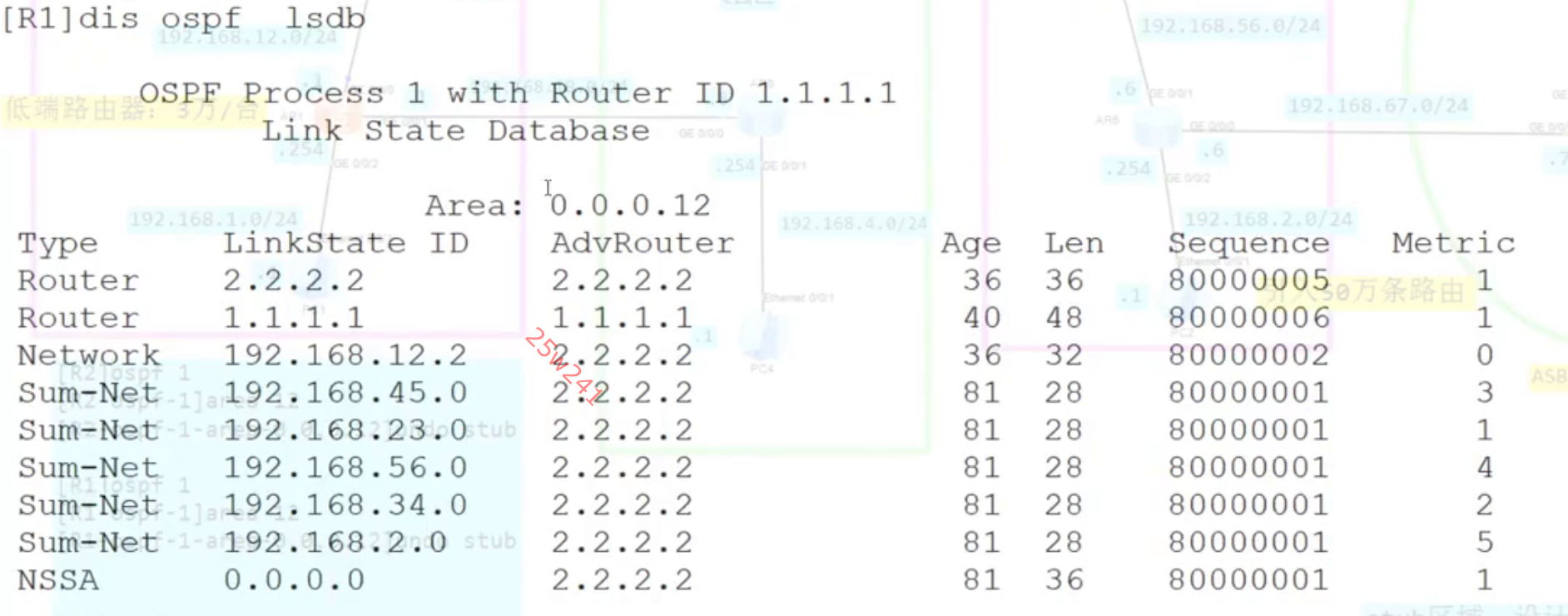

R1上查看LSDB数据库

NSSA 区域本身不接收来自骨干区域的 4 类和 5 类 LSA（像 Stub 一样），因此区域内路由器无法自动知道如何去往区域外的网络（包括其他区域和外部网络）。为了让这些路由器能够访问外部，作为区域出口的 ABR 自动承担起"默认网关"的角色，主动向区域内注入一条 7 类默认路由。

bash 复制代码

产生的 LSA 细节：

LSA 类型：7 类 LSA（NSSA 外部 LSA）

Link State ID：0.0.0.0（代表默认路由）

Advertising Router：ABR 的 Router ID

传播范围：仅在 NSSA 区域内泛洪

所以，你看到的这条 LSA 正是 ABR 自动"赠送"给 NSSA 区域内部路由器的"万能钥匙"，让它们不需要知道外部具体路由，只需把所有出区域流量都交给 ABR 处理即可。

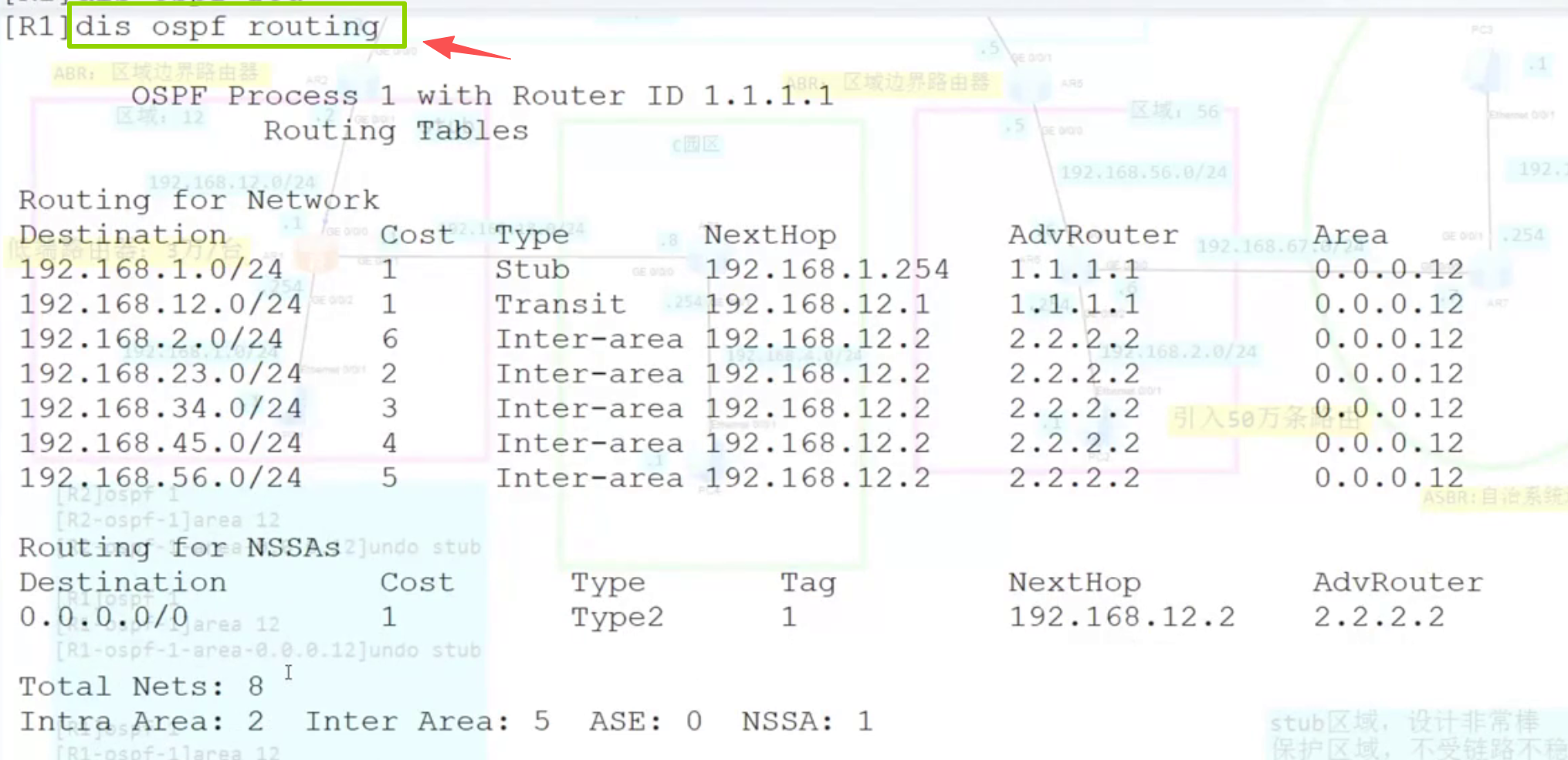

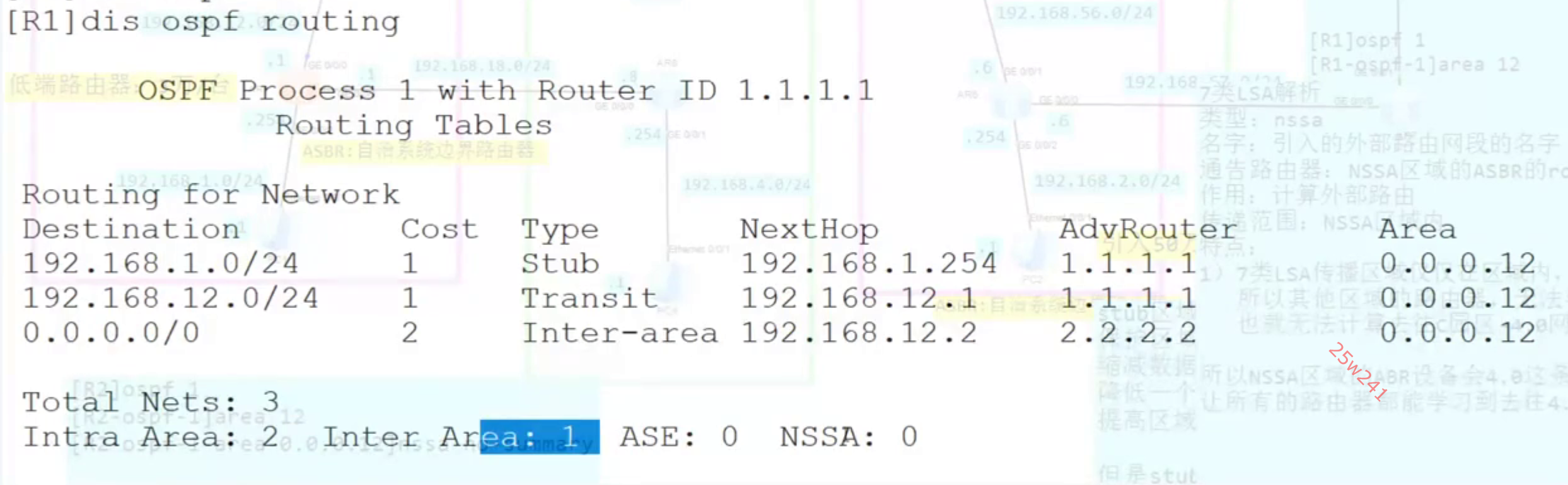

R1上查看OSPF路由表

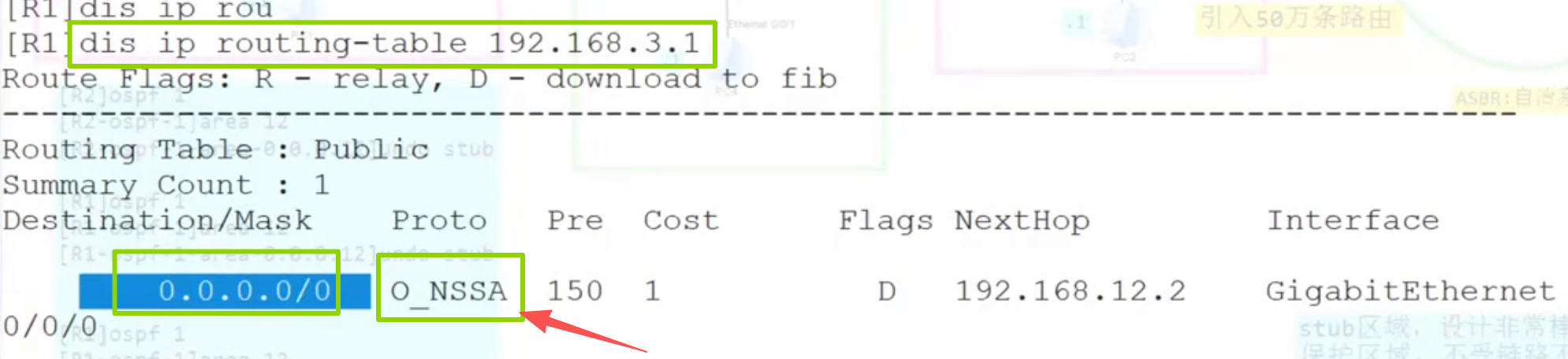

查看去外部的路由

引入外部路由

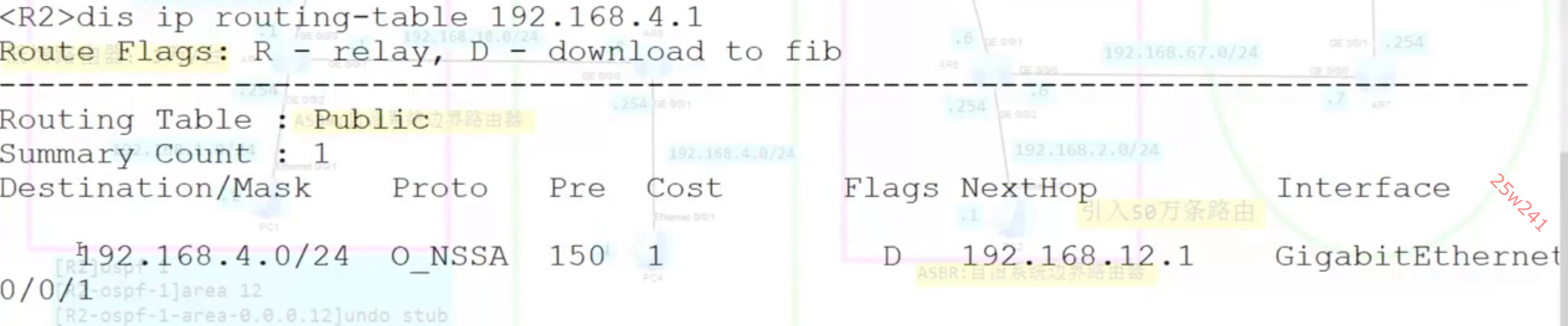

NAAS区域的R2上查看

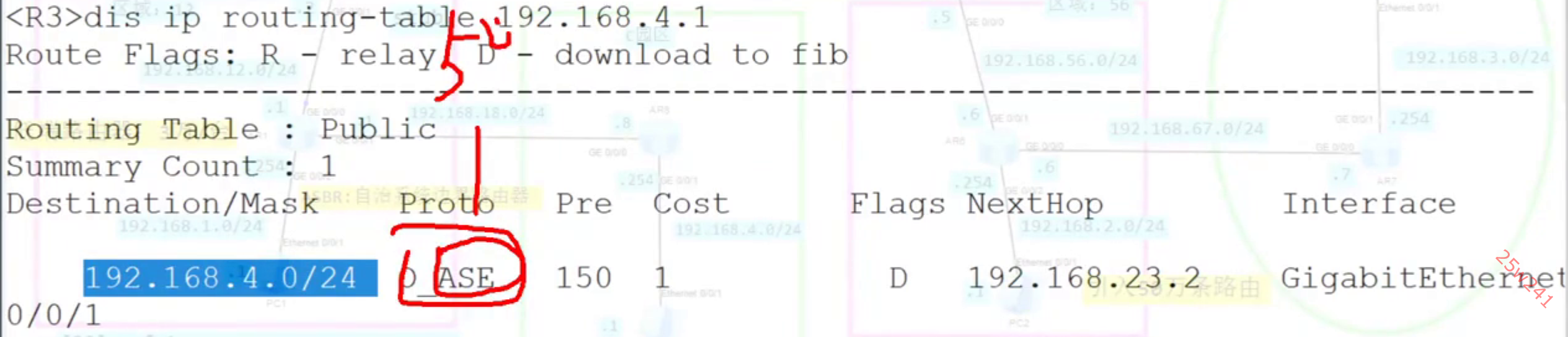

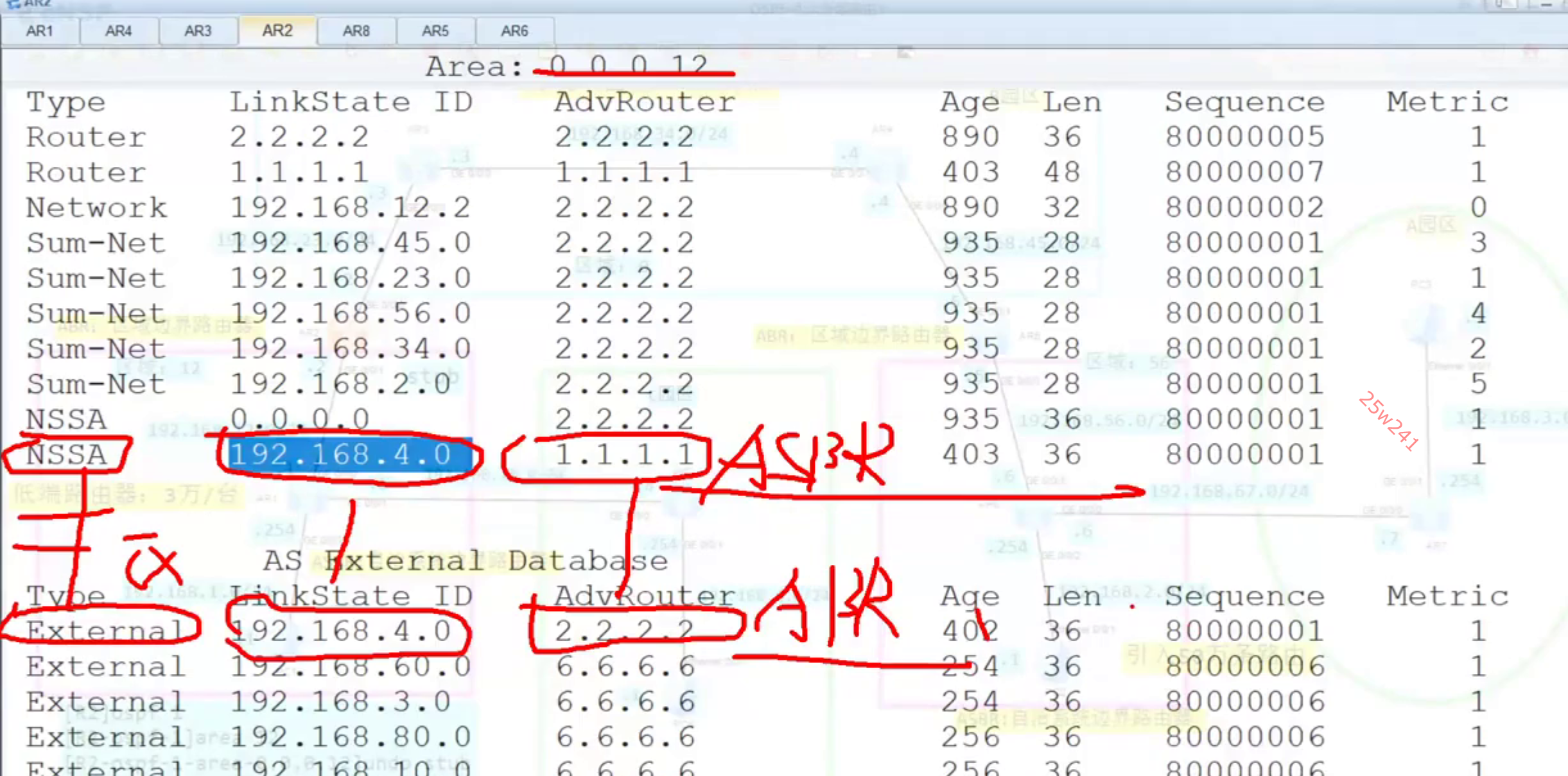

R3上看路由，是五类的LSA

注意：七类LSA不会跨区域传播。转换成五类LS---可以全域泛洪。

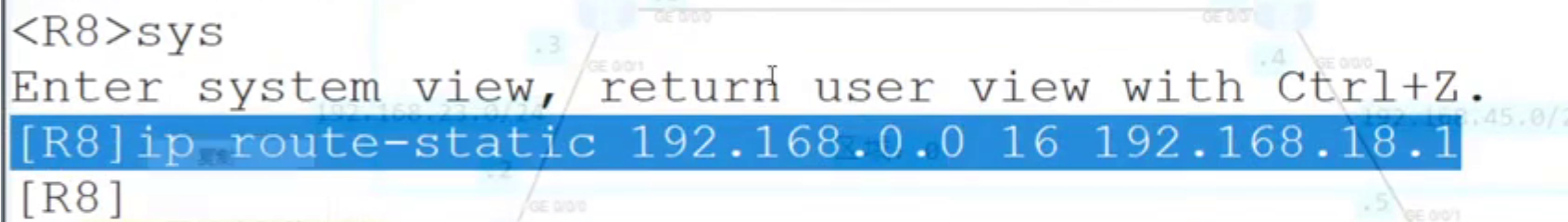

R8写一条默认路由或者聚合路由

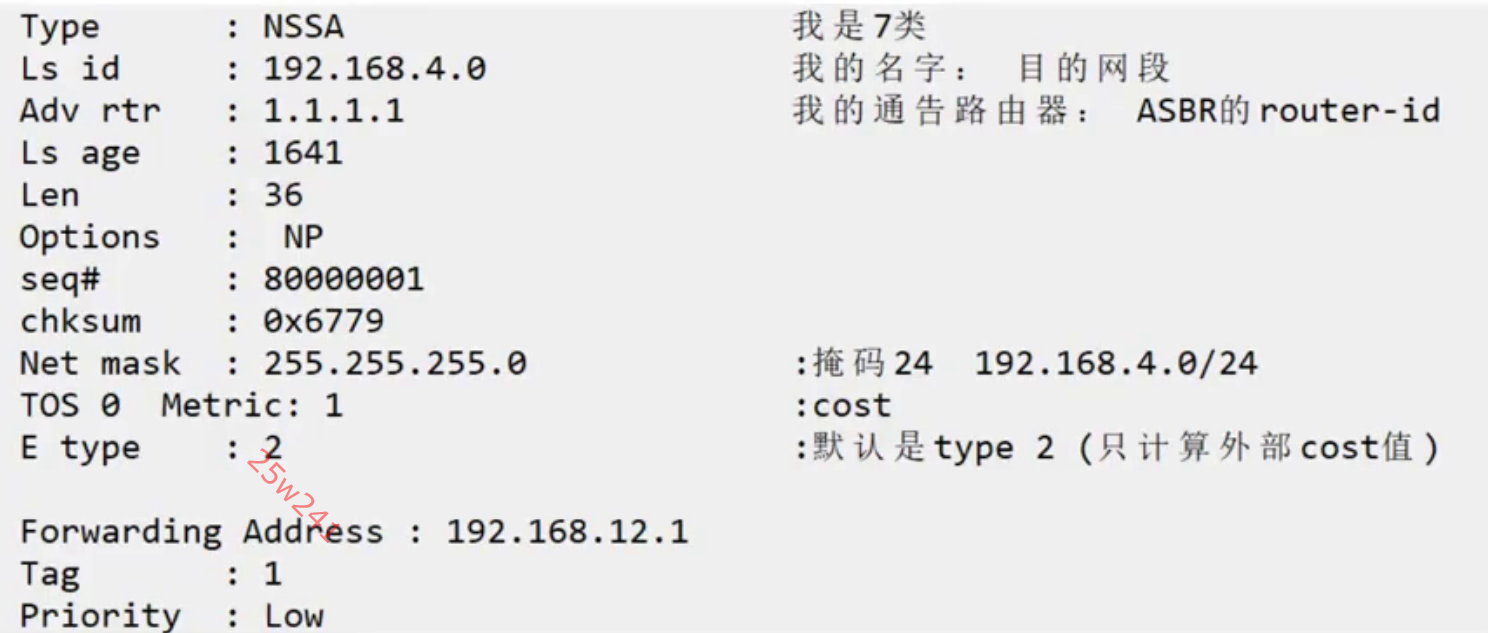

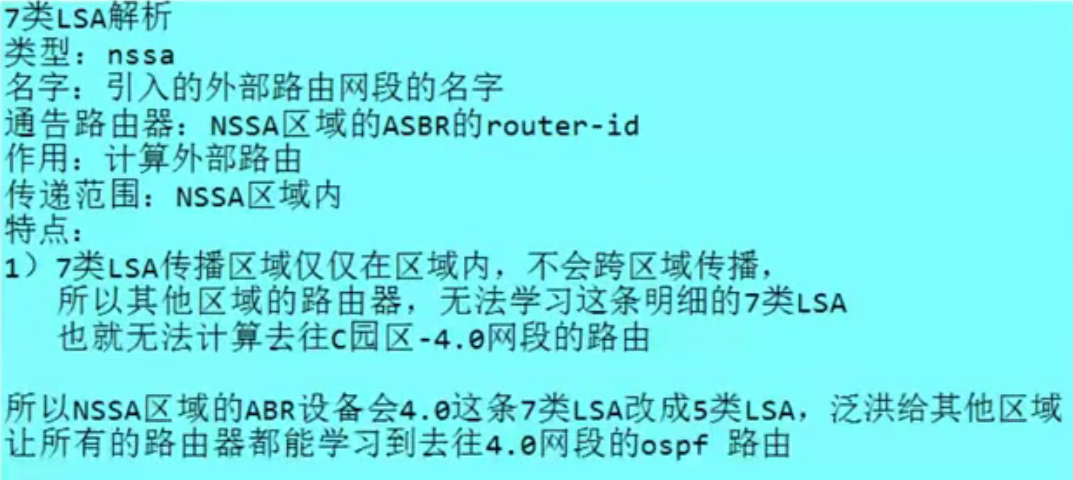

七类LSA的解析

Totally NSSA区域

Totally NSSA区域的作用：

保护一个区域不受来自外部链路的影响、也不受链区域间链路的影响

缩减LSDB数据库，缩减路由表，降低设备负载，提高转发效率

Totally NSSA区域可以引入外部路由

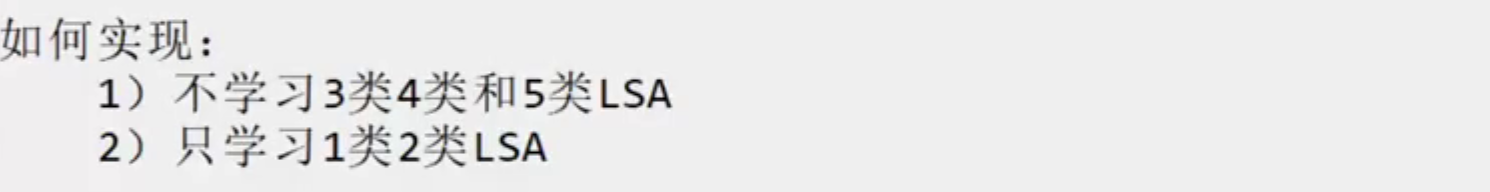

Totally NSSA区域的实现：

只学习1类，2类，7类的LSA

不学习，3类、4类，5类LSA

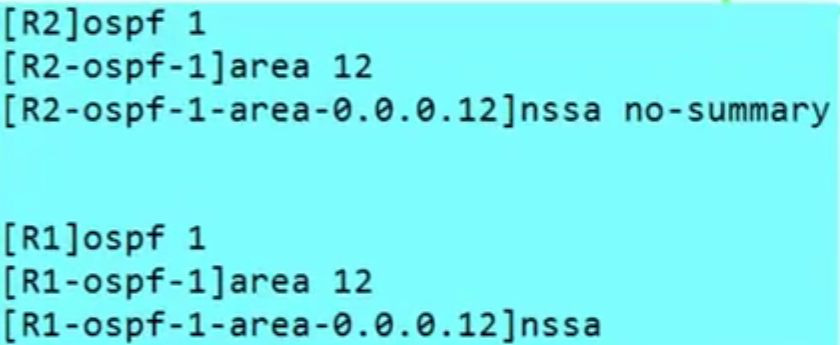

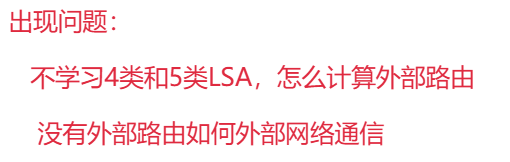

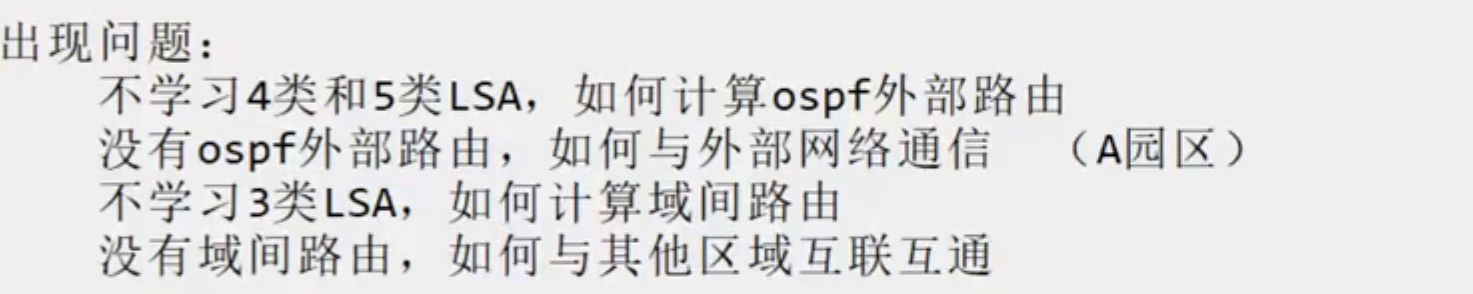

出现问题：

不学习4类和5类LSA，怎么计算外部路由

没有外部路由如何与外部网络通信

不学习3类LSA，怎么计算域间路由

怎么和其他区域的网段通信

解决方案：

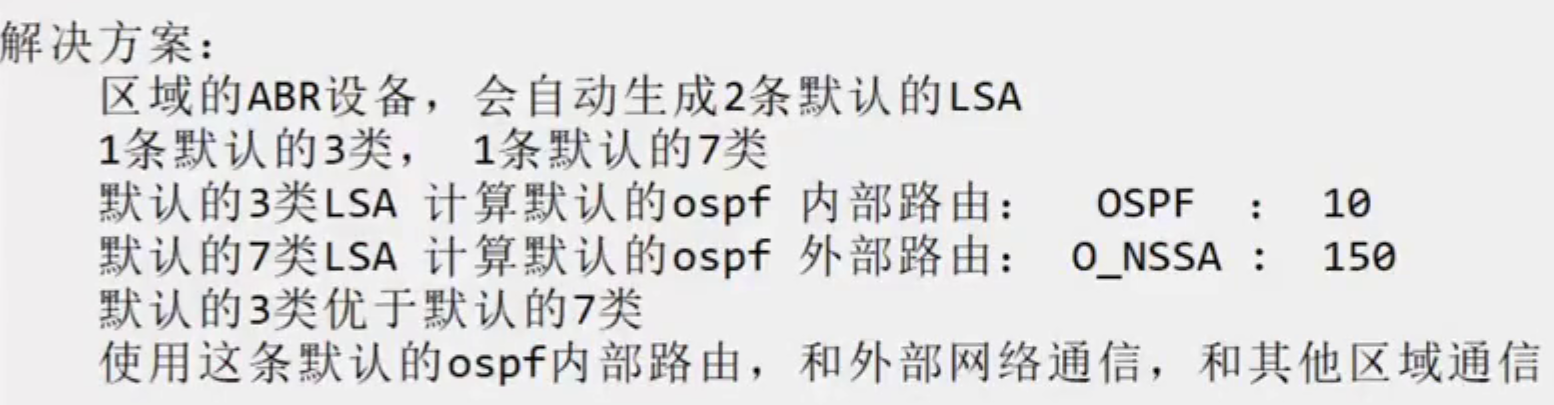

Totally NSSA区域的ABR会自动产生2条-默认的LSA

一个是默认的7类，一个是默认的3类

Totally NSSA区域会使用默认的3类LSA计算出来的默认路由与其他区域通信，与外部网络通信

为什么？因为：

默认的7类计算的是OSPF外部的默认路由：优先级150

默认的3类计算的是ospf内部的默认路由：优先级10

当两个默认的LSA都存在的时候，默认的3类优于默认的7类

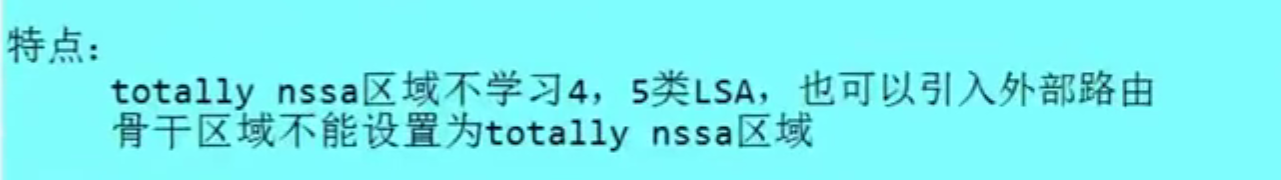

Totally NSSA区域的特点

如何引入外部路由

Totally nssa区域的ASBR设备，可以生成一条明细的7类LSA引入外部路由

7类的LSA只能在特殊区域Totally NSSA内部传播，所以其他区域的路由器无法学习7类LSA，怎么办？

Totally NSSA区域的ABR会把7类的明细LSA转成5类的LSA，传播给其他区域泛洪。

骨干区域不能设置为Totally NSSA区域

两条默认：一条三类、一条七类。

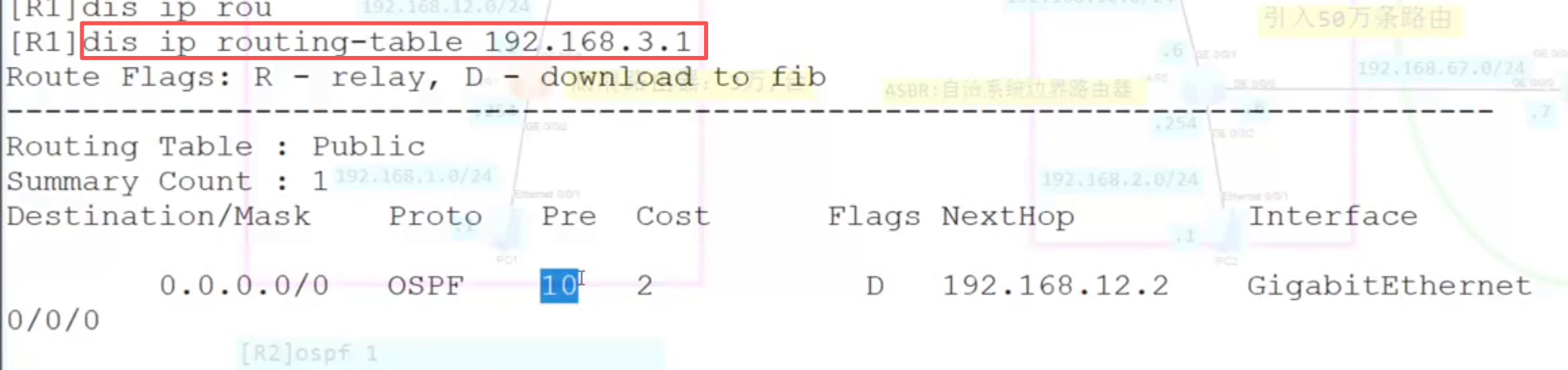

三类的优于七类，所以去3.1网段的走的是域间的路由。
