Cisco Packet Tracer 设备类型与图标详解（5.0 与 9.0 版本对比）

一、 Cisco Packet Tracer 设备类型与图标总览

Cisco Packet Tracer 5.0 Cisco Packet Tracer 9.0

本节以 Cisco Packet Tracer 5.0（经典版）与 9.0（最新版）为例，对比展示底部工作区"设备箱"中各主分类的图标与功能定义。

1. 网络设备 (Network Devices)

视觉特征：图标通常表现为路由器与交换机的组合。
功能说明：网络基础架构设备的总入口。包含构建网络拓扑所需的核心通信设备，如路由器 (Routers)、交换机 (Switches)、集线器 (Hubs) 和无线设备 (Wireless Devices) 等。

2. 终端设备 (End Devices)

视觉特征：图标显示为台式主机、IP电话等终端的组合。
功能说明：用于添加位于网络边缘、由最终用户直接操作的设备节点。常见设备包括台式电脑 (PC)、笔记本电脑 (Laptop)、服务器 (Server)、网络打印机 (Printer) 以及智能终端等。

3. 组件 / 物联网设备 (Components)

视觉特征：绿色的单片机电路板（注：此分类为 7.0 及以上新版专属，5.0 无此分类）。
功能说明：专用于开展物联网 (IoT) 和智能系统实验。内部包含了丰富的微控制器板（MCU，类似树莓派或 Arduino 板）、环境传感器 (Sensors) 以及物理执行器 (Actuators)。

4. 连接线 (Connections)

视觉特征：醒目的"闪电"图标。
功能说明：用于在各个网络节点之间建立物理或逻辑链路。包含组网必备的各类线缆，如控制台配置线 (Console)、铜质直通线 (Copper Straight-Through)、铜质交叉线 (Copper Cross-Over)、光纤 (Fiber) 以及广域网串口线 (Serial) 等。

5. 杂项 / 自定义设备 (Miscellaneous)

视觉特征：文件夹图标（经典版为蓝色文件夹）。
功能说明：该目录下存放着系统预设的、已预装特定硬件扩展模块的路由器或交换机"模板"（在早期版本中称为 Custom Made Devices）。使用这些模板可省去手动为设备添加物理模块的步骤，提高实验效率。

6. 多用户连接 (Multiuser Connection)

视觉特征：带有线条连接的云朵。
功能说明：支持将运行在不同计算机上的 Packet Tracer 实例跨网连接起来，用于开展多人协同组网实验。

二、核心网络硬件设备详解

网络设备子分类 (Sub-categories)

模块一：路由器 (Routers) 型号与应用场景详解

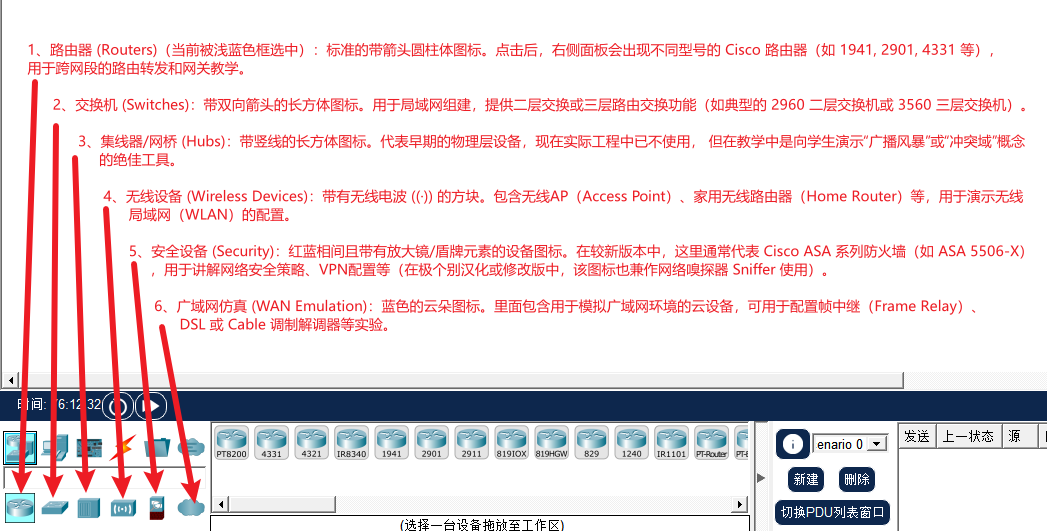

在网络设备大类下，点击带有"向内/向外箭头圆柱体"图标的路由器，即可查看支持的型号。路由器是实现跨网段通信和网关配置的核心设备。

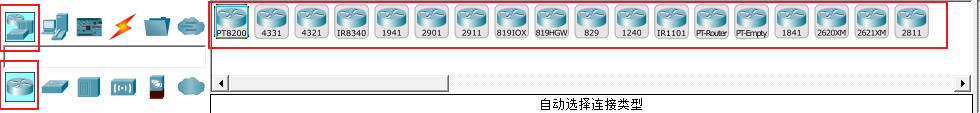

Cisco Packet Tracer 5.0 Cisco Packet Tracer 9.0

1. 现役教学主力（现代企业级路由器）

1941 / 2901 / 2911 (Cisco ISR G2 系列)
- 版本与命名对应 ：新版 (如9.0) 的绝对主力。(注：旧版 5.0 中无此类设备)。
- 设备特性 ：以 1941 为例，该设备默认提供 2 个千兆以太网接口 (GigabitEthernet)。教学提示 ：若在参考早期教程时发现 f0/0（百兆口）命令执行报错，通常是因为在新款设备上需使用 g0/0（千兆口）进行配置。
- 教学定位：基础网络实训的核心基石。当前绝大多数计算机网络基础教程与考题均基于此类设备编写，能够全面覆盖静态路由、OSPF、NAT、ACL 等大纲核心考点。
4321 / 4331 (Cisco ISR 4000 系列)
- 版本与命名对应：新版 (9.0) 引入的较新型号，旧版 (5.0) 中无此设备。
- 设备特性：具备更高的路由转发性能与吞吐量。除传统的路由交换配置外，还支持更复杂的网络安全特性和软件定义广域网 (SD-WAN) 技术。
- 教学定位：面向未来的升级型号。若实训大纲需紧跟最新企业网络技术趋势，建议将进阶实训设备逐步过渡至此类型号。

2. 教学与考核专用模拟器（PT 专属定制设备）

此类设备在现实中不存在完全对应的物理实体，是 Cisco 为了优化教学体验和考核效率而专门在软件中定制的"理想化"型号（在老版本 5.0 中通常被标记为 Generic）。

通用路由器 (PT-Router)
- 版本与命名对应 ：新版 (9.0) 名称：PT-Router | 旧版 (5.0) 名称：Generic（左侧第一个）。
- 设备特性：PT 模拟器特有的理想化设备，其虚拟背板上默认已插满了各种类型的接口模块（包括多个广域网串口和局域网以太网口）。
- 教学定位：主打"快速拓扑搭建"。当教学重点在于验证复杂的广域网路由协议，而无需考察物理模块选型与插拔操作时，使用此设备连线效率最高。
空壳路由器 (PT-Empty)
- 版本与命名对应 ：新版 (9.0) 名称：PT-Empty | 旧版 (5.0) 名称：Generic（右侧第二个）。
- 设备特性 ：初始状态下物理背板完全为空，未集成任何网络接口。操作时，必须严格遵守硬件规范：进入物理面板区域 -> 关闭设备电源 -> 准确识别并拖拽所需模块（如用于连接早期广域网的 HWIC-2T 双端口串口模块）至扩展槽 -> 重新开启电源。
- 教学定位：专用于"网络硬件认知"与"设备机房规范操作"的动手能力训练。

3. 物联网与工业互联网设备

IR8340 / IR1101 / 829 / 819IOX / 819HGW / 1240(Cisco 工业路由器系列)
- 版本与命名对应：自 Packet Tracer 7.0 之后加入，旧版 (5.0) 中无此类设备。
- 设备特性："IR"即 Industrial Router（工业级路由器）。它们通常体型紧凑，具备防尘防震等适应恶劣环境的特性，并集成了 4G/5G 蜂窝网络、Wi-Fi 甚至边缘计算功能。主要应用于智慧城市、智能制造等物联网场景的底层网络拓扑构建。
- 教学定位：服务于跨学科专业实训，主要应用于智慧城市、智能制造等物联网 (IoT) 场景的底层网络拓扑构建。

4. 早期退役型号（仅作向下兼容）

1841 / 2620XM / 2621XM / 2811:
- 版本与命名对应：在旧版 (5.0) 中，这是唯一的教学主力设备。新版 (9.0) 将其后置保留。
- 设备特性：属于早期退役设备，网络接口标准主要为百兆口 (FastEthernet) 甚至十兆口 (Ethernet)。
- 教学定位 ：在 5.0 环境下用于所有路由实验；在 9.0 环境下主要用于向下兼容打开老旧的 .pkt 实验文件。

模块二：交换机 (Switches) 型号与应用场景详解

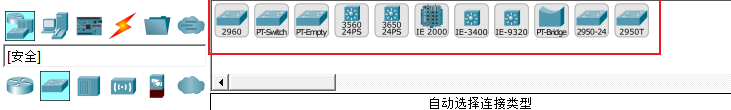

交换机 (Switches)：带双向箭头的长方体图标。用于局域网组建，提供二层交换或三层路由交换功能（如典型的 2960 二层交换机或 3560 三层交换机）。
Cisco Packet Tracer 5.0 Cisco Packet Tracer 9.0

1. 经典二层接入交换机 (Layer 2 Access Switches)

2960 (Cisco Catalyst 2960)
- 版本与命名对应：新老版本（9.0与5.0）图标与名称基本一致。
- 设备特性：纯二层交换机，通常提供 24 个百兆以太网口 (FastEthernet) 和 2 个千兆上联口 (GigabitEthernet)。
- 教学定位：基础网络实验的"核心主力"。非常适合用于演示和考核 VLAN 划分、Trunk 链路配置、生成树协议 (STP) 以及端口安全等二层核心技术。

2950-24 / 2950T (Cisco Catalyst 2950)
- 版本与命名对应：新老版本均保留。
- 设备特性：非常老旧的二层交换机型号（带有"T"代表具有千兆上联口）。
- 教学定位 ：主要用于兼容老旧 .pkt 实验文件。布置新实训任务时，建议统一规范使用 2960。

2. 三层/多层交换机 (Multilayer / Layer 3 Switches)

3560-24PS (Cisco Catalyst 3560)
- 版本与命名对应：新老版本（9.0与5.0）图标与名称一致。
- 设备特性：经典的三层交换机，型号中的"PS"代表其支持 PoE（以太网供电），能够直接为 IP 电话或无线 AP 供电。
- 教学定位：核心层网络设计必备。这是讲授"VLAN 间路由 (Inter-VLAN Routing)"和配置 SVI（交换机虚拟接口）的核心实训设备。
3650-24PS (Cisco Catalyst 3650)
- 版本与命名对应：新版 (9.0) 引入的较新型号，旧版 (5.0) 中无此设备。
- 设备特性：比 3560 架构更新、性能更强的三层交换机，同样支持 PoE。它还额外集成了无线控制器 (WLC) 功能。
- 教学定位：除常规三层路由实验外，常被用作向学生演示现代企业级有线无线融合局域网架构的进阶设备。

3. 教学与考核专用虚拟交换机（PT 专属定制设备）

通用交换机 (PT-Switch)
- 版本与命名对应 ：新版 (9.0) 名称：PT-Switch | 旧版 (5.0) 名称：Generic（左侧第一个）。
- 设备特性：模拟器自带的通用型交换机，默认已经插满了不同类型的接口模块（如光纤口、电口）。
- 教学定位：适合用于快速验证二层交换理论及搭建拓扑，无需考虑真实物理接口数量和类型的限制。
空壳交换机 (PT-Empty)
- 版本与命名对应 ：新版 (9.0) 名称：PT-Empty | 旧版 (5.0) 名称： Generic（左侧第二个）。
- 设备特性：一台没有任何默认网络接口的"空壳"交换机。
- 教学定位：极佳的硬件认知教学工具。用于考查学生对物理模块（如千兆光纤模块、百兆电口模块）的识别能力与手动加装规范（必须遵循"先断电、后插拔、再通电"的机房操作流程）。

4. 工业级以太网交换机 (Industrial Ethernet)

IE 2000 / IE-3400 / IE-9320
- 版本与命名对应：新版 (9.0) 引入的系列，旧版 (5.0) 无此分类。
- 设备特性：属于思科工业以太网系列，外观通常像一个小盒子，支持导轨安装，专为工厂流水线、智能电网等恶劣物理环境设计。
- 教学定位：当开展物联网 (IoT)、智慧农业或工业互联网相关的综合实验时，作为底层传感器和微控制器的核心接入设备。

5. 早期网络理论教具 (Legacy Network Devices)

通用网桥 (PT-Bridge)
- 版本与命名对应 ：新版 (9.0) 名称：PT-Bridge | 旧版 (5.0) 名称：Generic（最后一个，带有凹面图标）。
- 设备特性：这实际上是一个工作在数据链路层的网桥 (Bridge)，只有两个端口。
- 教学定位：虽然现代工程中已极少见，但在讲授《计算机网络基础》理论课时，它是向学生直观演示"交换机的前身是如何利用 MAC 地址表分割冲突域"的绝佳理论教具。

模块三：集线器与物理层设备 (Hubs) 型号与应用场景详解

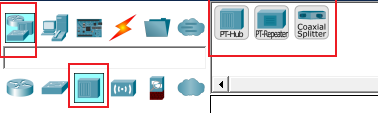

集线器/网桥 (Hubs)：带竖线的长方体图标。虽然此类设备在现代实际工程中已被淘汰，但在基础理论教学中，它们是演示物理层（OSI 第一层）特性的完美工具。
Cisco Packet Tracer 5.0 Cisco Packet Tracer 9.0

1. 多端口中继器 / 集线器 (Hub)

PT-Hub (通用集线器)
- 版本与命名对应 ：新版 (9.0) 名称：PT-Hub | 旧版 (5.0) 名称：Generic（左侧第一个，深蓝色立方体图标）。
- 设备特性：工作在纯物理层的多端口设备，所有端口共享总线带宽，采用半双工 (Half-duplex) 工作模式。其工作机制是不对数据帧进行任何寻址或判断，直接将接收到的电信号放大，并**泛洪（广播复制）**到除接收端以外的所有其他端口。
- 教学定位：演示"冲突域 (Collision Domain)"和"广播风暴"的核心工具。建议在仿真模式 (Simulation Mode) 下，让学生直观观察多台主机同时发送数据时发生的物理碰撞（软件中显示为燃烧的火苗图标），以此深刻理解 CSMA/CD 机制的必要性。

2. 双端口中继器 (Repeater)

版本与命名对应：
- 新版 (9.0) 名称 ：PT-Repeater (通用中继器)
- 旧版 (5.0) 名称 ：Generic (左侧第二个，浅蓝色扁平盒图标)
设备特性：仅具两个网络接口的物理层设备，核心功能为"信号放大与整形"。
教学定位：用于讲解网络传输介质和物理层特性。通过串联网线放大微弱信号，帮助学生理解"信号衰减 (Attenuation)"概念及如何突破单一线缆的物理传输距离限制。

3. 同轴电缆分支器 (Coaxial Splitter)

版本与命名对应 ：新老版本中图标与名称基本保持一致 (Coaxial Splitter)。
设备特性：专用于同轴电缆（传统有线电视使用的粗黑线缆）的无源分流设备。一端连接主线，另一端可分离出多条支线。
教学定位：常用于模拟早期广域网环境，特别是配合讲解 Cable Modem（线缆调制解调器）接入技术，或向学生展示早期的"总线型网络拓扑 (Bus Topology)"。

模块四：无线设备 (Wireless Devices) 型号与应用场景详解

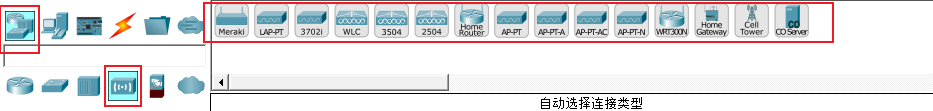

无线设备 (Wireless Devices)：带有无线电波 ((·)) 的方块。包含无线AP（Access Point）、家用无线路由器（Home Router）等，用于演示无线局域网（WLAN）的配置。
Cisco Packet Tracer 5.0 Cisco Packet Tracer 9.0

1. 家用与小型办公网络 (SOHO 路由器)

这是最贴近学生生活、最容易上手的设备类别。

WRT300N / Home Router (家用无线宽带路由器)
- 版本与命名对应 ：新版 (9.0) 名称：WRT300N / Home Router | 旧版 (5.0) 名称：Linksys（图标带有圆形柱体）。
- 设备特性：典型的"All-in-One"多功能家用路由设备。内部高度集成了路由器（网关）、交换机、无线接入点 (AP) 和 DHCP 服务器四种核心功能。
- 教学定位：无线网络的入门实训工具。用于指导学生练习基础的图形化网页配置，包括 SSID 设置、WPA2 密码加密，及验证终端设备的 DHCP 地址获取。

2. 企业级独立无线接入点 (胖 AP / Autonomous AP)

当网络规模变大，单台家用路由器覆盖不到时，就需要用到专门的无线接入点。

AP-PT 系列 (通用独立 AP)
- 版本与命名对应：
  - 旧版 Generic (第一个) 对应新版 AP-PT（基础 2.4GHz 频段）。
  - 旧版 Generic (带 A) 对应新版 AP-PT-A（支持 802.11a，工作在 5GHz 频段）。
  - 旧版 Generic (带 N) 对应新版 AP-PT-N（支持 802.11n / Wi-Fi 4 标准，传输速度更快）。
  - 新版新增了 AP-PT-AC（支持更先进的 Wi-Fi 5 标准）。
- 设备特性：这些设备外观像小盒子，属于独立型 AP（业界俗称"胖 AP"）。它们不需要上层控制器的指挥，单独为其配置后就能直接发射 Wi-Fi 信号。
- 教学定位：理论结合实践的优质教具。借由后缀字母的区分，向学生直观讲解 IEEE 802.11 无线协议标准的发展史及其在工作频段和传输速率上的技术演进。

3. 企业级集中管理架构 (AC + 瘦 AP)

这是目前中大型企业、校园网主流的无线组网方案。（注：此类架构设备多为新版引入）。

WLC / 2504 / 3504 (无线局域网控制器)
- 设备特性：WLC (Wireless LAN Controller) 即业界常说的"AC (接入控制器)"。它们是整个无线网络的"大脑"，负责统一管理和下发配置给下属所有的无线 AP。2504 和 3504 是思科经典的硬件 AC 型号。
- 教学定位：高阶网络实训必备。演示如何在 WLC 的网页图形界面 (GUI) 中集中创建 WLAN 并进行大规模的 AP 集中分配。
LAP-PT / 3702i (轻量级无线 AP)
- 设备特性：LAP (Lightweight AP) 本身不保存任何配置，即所谓的"瘦 AP"。开机后，它们必须通过网络主动寻找并向 WLC 注册，注册成功后才能由 WLC 统一指挥发射信号。
- 教学定位：配合 WLC，向学生动态演示 CAPWAP 隧道协议的注册过程与架构工作原理。

4. 前沿网络：云端、物联网与移动蜂窝

这些设备用于更前沿的跨学科网络拓扑搭建。

Meraki (云管理安全路由器)
- 设备特性及应用：思科旗下的云管理网络设备品牌。通过它，可以向学生展示如何通过外网云端 Dashboard 进行远程的集中化无线管理。
Home Gateway (物联网家庭网关)
- 设备特性及应用：在开展智能家居或 IoT 实验时，作为核心中枢用来无线连接底层的智能风扇、智能门窗等各类传感器和执行器。
Cell Tower (基站) / CO Server (中心局服务器)
- 设备特性及应用：这是一套移动蜂窝网络 (3G/4G) 的模拟设备。当需要向学生展示智能手机或终端如何不依赖 Wi-Fi，而是通过移动通信网络连接到运营商时使用。

模块五：安全设备 (Security) 型号与应用场景详解

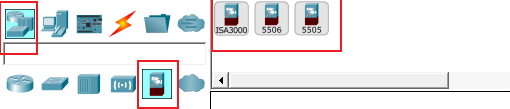

安全设备 (Security)：红蓝相间且带有放大镜/盾牌元素的设备图标。在较新版本中，这里通常代表 Cisco ASA 系列防火墙（如 ASA 5506-X），用于讲解网络安全策略、VPN配置等（在极个别汉化或修改版中，该图标也兼作网络嗅探器 Sniffer 使用）。
Cisco Packet Tracer 9.0

1. 经典教学款防火墙 (基础安全实训)

5505 (Cisco ASA 5505)
- 版本与命名对应：新版引入设备。
- 设备特性：其硬件架构比较特殊，背板接口自带了一个小型的二层交换模块。因此，在为其配置 IP 地址前，必须先划分 VLAN，然后再将物理接口划入相应的 VLAN 中。
- 教学定位：大多数传统网络教程和题库的标配设备。它是向学生演示内部网络（Inside，高安全级别）如何安全访问外部网络（Outside，低安全级别），以及配置基础 VPN 隧道的绝佳选择。

2. 现代升级款防火墙 (下一代防火墙 NGFW)

5506 (Cisco ASA 5506-X)
- 版本与命名对应：较新版本引入的换代产品，属于"下一代防火墙 (NGFW)"。
- 设备特性：5506 的所有接口均转变为纯三层路由接口（类似路由器），不再包含二层交换模块。给其配置 IP 地址时，直接在物理接口上敲击命令即可。
- 教学定位：代表当前企业正在使用的主流安全架构。若实训大纲较新，或为更好对接未来的企业岗位需求，建议直接指导学生上手此款设备。

3. 工业级安全防火墙 (跨学科综合实训)

ISA3000 (Cisco Industrial Security Appliance 3000)
- 版本与命名对应：新版引入，专为恶劣的工业环境（如化工厂、变电站、汽车制造流水线）设计的加固型防火墙。
- 设备特性：专为恶劣工业环境（如化工厂、变电站、汽车制造流水线）设计，具备防尘、耐高温等物理特性，并提供底层的安全防护与深度包检测。
- 教学定位：与 IE 系列工业交换机、IR 系列工业路由器属于配套生态设备。在指导学生进行工业互联网安全或物联网 (IoT) 安全隔离综合大作业时，充当车间生产网络与办公网络之间的安全网关最为合适。

模块六：广域网仿真 (WAN Emulation) 型号与应用场景详解

广域网仿真 (WAN Emulation)：蓝色的云朵图标。里面包含用于模拟广域网环境的云设备，可用于配置帧中继（Frame Relay）、DSL 或 Cable 调制解调器等实验。
Cisco Packet Tracer 9.0

1. 核心云仿真设备 (ISP 骨干网模拟)

PT-Cloud (通用云设备)
- 版本与命名对应：
  - 旧版本 (如 v5.0) ：对应旧版设备栏中左侧第一个标注为"Generic"的云图标。作为核心广域网教具被早期教学大纲广泛使用。
  - 新版本 (如 v9.0) ：命名更直观地更新为 PT-Cloud，完整保留并向下兼容旧版功能。
- 设备特性：代表运营商（ISP，如中国电信、联通）骨干网的"黑盒"设备，其内部实际上集成了一个高度定制化的虚拟广域网交换机。
- 教学定位：在经典路由交换课程中，常用于搭建帧中继 (Frame Relay) 或 ATM（异步传输模式）实验。通过配置这朵云的内部映射，帮助学生直观理解虚电路 (Virtual Circuit)、DLCI 等抽象的广域网概念。
PT-Empty (空云设备)
- 版本与命名对应：
  - 旧版本 (如 v5.0) ：对应旧版设备栏中左侧第二个标注为"Generic"的云图标。
  - 新版本 (如 v9.0) ：命名更新为 PT-Empty，新旧版本在使用逻辑上完全一致，均提供全面支持。
- 设备特性：没有任何默认网络接口的纯空壳云设备。
- 教学定位：当需要极其精确地控制云端提供的接口类型（例如限制仅能插入同轴电缆接口或老式串口）时，可使用此设备进行手动的硬件模块添加与组装考核。

2. 宽带接入调制解调器 ("最后一公里"教具)

这两个设备是用来向学生生动演示"最后一公里"宽带接入技术的绝佳教具。

DSL Modem (数字用户线调制解调器)
- 版本与命名对应：新版本支持。
- 设备特性：即早期的"电话线宽带猫"。物理接口特征明显：一头连接普通双绞线（接家用路由器或电脑），另一头连接 RJ11 电话线（接 ISP 云）。
- 教学定位：课堂讲授 PPPoE（以太网上的 PPP）拨号上网时，通过它将家用路由器和模拟电信局的 PT-Cloud 连接，让学生完整体验真实的"宽带拨号"配置过程。
Cable Modem (线缆调制解调器)
- 版本与命名对应：新版本支持。
- 设备特性：俗称"广电宽带猫"。通过同轴电缆（早期有线电视的粗黑线）传输网络信号，一端为普通以太网口，另一端为同轴电缆接口 (Coaxial)。
- 教学定位：通常配合物理层的 Coaxial Splitter（同轴电缆分支器）使用，向学生直观演示传统有线电视网络与现代互联网的融合通信原理。

模块七：终端设备 (End Devices) 型号与应用场景详解 (上)

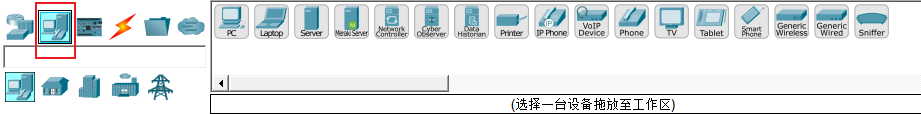

终端设备 (End Devices)：显示为电脑主机、服务器和IP电话。用于添加最终用户使用的设备，如台式机、笔记本、服务器、网络打印机等。
Cisco Packet Tracer 5.0 Cisco Packet Tracer 9.0

1. 经典实训"三剑客" (基础网络必用)

这是每节网络实操课都不可或缺的基础节点设备。

PC (台式电脑) & Laptop (笔记本电脑)
- 版本与命名对应：
  - 旧版 (5.0) 名称：Generic （第一个，大头电脑图标）对应新版 PC。
  - 旧版 (5.0) 名称：Generic （第二个，笔记本图标）对应新版 Laptop。
- 设备特性：标准的网络终端。通过桌面 (Desktop) 选项卡可配置静态 IP；笔记本电脑还支持进入物理面板将电口网卡更换为无线网卡以进行 Wi-Fi 连接实验。
- 教学定位 ：学生测试网络连通性的核心"探针"。主要用于在命令提示符 (Command Prompt) 中执行 ping、tracert、ipconfig 等指令，或利用 Web 浏览器模块测试网页访问。
Server (服务器)
- 版本与命名对应 ：旧版 (5.0) 名称：Generic （第三个，蓝盒子图标）对应新版 Server。
- 设备特性：内部直接预置了各类极其轻量级的服务端软件开关。
- 教学定位：PT 模拟器中极其强大的教学神器！可以直接向学生演示如何快速搭建 DHCP、DNS、Web (HTTP)、FTP 乃至 Email 服务器，彻底免去在真实机房中配置复杂 Windows Server 或 Linux 系统虚拟机的繁琐过程。

2. 统一通信与语音终端 (VoIP)

如果课程大纲涉及语音网络或企业电话系统的部署实训，需重点使用此类设备。

IP Phone (IP 电话)
- 版本与命名对应：新老版本均支持。
- 设备特性：带有电话听筒特征，代表企业网络中直接接入以太网的通信终端。
- 教学定位 ：讲授 PoE (以太网供电) 和 Voice VLAN (语音 VLAN) 的核心教具。学生需通过配置交换机为其提供电力，并划分专属的语音数据通道。
VoIP Device (VoIP 适配器) & Phone (模拟电话)
- 版本与命名对应：新老版本均支持。
- 设备特性及场景 ：Phone 是传统的家用老式电话；VoIP Device 则是桥接器。
- 教学定位：主要用于向学生演示如何将传统模拟电话接入现代 IP 语音网络。

3. 无线与移动终端

Tablet (平板电脑) & Smart Phone (智能手机)
- 版本与命名对应：新老版本均支持（旧版中可能命名为 Wireless Tablet / Smart Device）。
- 设备特性：此类终端默认内置无线网卡，并已默认开启 DHCP 自动获取 IP 地址的功能。
- 教学定位：在讲授完无线路由器 (Home Router) 或无线控制器 (WLC) 的配置后，可直接在拓扑中部署此类设备，验证其自动接入 Wi-Fi 并成功获取 IP 地址的实际效果，直观性极强。

4. 办公外设与网络诊断工具

Printer (网络打印机)
- 版本与命名对应：新老版本均支持。
- **设备特性：**配备独立以太网接口的打印设备。
- **教学定位：**常用于向学生演示企业局域网环境下的硬件资源共享与网络打印服务部署。
Sniffer (网络嗅探器)
- 版本与命名对应：新老版本均支持（注：在极个别版本中可能被归类于安全设备下）。
- 设备特性：相当于网络层面的"抓包分析仪"。将其串联或并联在网络链路中，可模拟现实中的 Wireshark 软件抓取途经的数据帧。
- 教学定位 ：理论教学的关键辅助工具。指导学生深入分析捕获的数据包，逐层解析以太网帧头（MAC 地址）、IP 报头（IP 地址）及 TCP/UDP 端口号，能极大地辅助学生具象化理解 OSI 七层参考模型。

5. 现代网络管理与分析 (进阶/跨专业)

Network Controller / Meraki Server / Cyber Observer 等
- 版本与命名对应 ：新版 (9.0) 独有设备，旧版 (5.0) 中无此分类。
- 设备特性：此类设备为新版引入的前沿技术节点。
- 及教学定位 ：通常应用于《软件定义网络 (SDN)》或《网络安全》等高阶实训课程。例如，Network Controller 用于模拟 SDN 的集中控制器，Meraki Server 用于模拟云端集中管理平台，而其余设备多用于网络安全态势感知与工业数据记录分析。

6. 通用"万能替身"终端 (Generic)

这组设备在新旧版本中均被命名为 Generic Wired / Generic Wireless。它们没有复杂的 UI 面板，只提供最基础的网络配置选项。

Generic Wired (通用有线终端)
- 设备特性：内置基础百兆网卡 (FastEthernet) 的纯粹有线网络节点。
- 教学定位：充当特定行业网络设备的"替身"。在进行项目拓扑设计时，若需接入特定行业联网终端（如超市的有线网络收银机、医院的联网心电监护仪、工厂的控制终端）而模拟器内无对应专有图标，可引导学生拖拽该设备并重命名，以此完善项目拓扑的业务逻辑严密性。
Generic Wireless (通用无线终端)
- 设备特性：默认配置无线网卡 (Wireless interface)，通电后具备自动搜索并连接周边无密码 Wi-Fi 信号的能力。
- 教学定位：老版模拟器中物联网设备的替代方案。在 Packet Tracer 7.0 引入专属智能家居及 IoT 设备库之前，教师若需开展物联网实训，常使用该设备模拟"联网扫地机器人"或"Wi-Fi 智能音箱"等无线智能终端。

模块八：连接线与物理介质 (Connections) 选型与应用法则

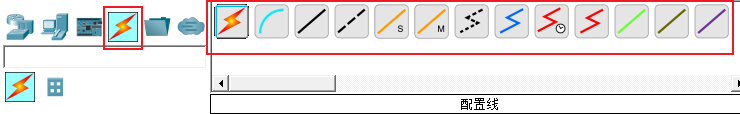

连接线 (Connections)：闪电图标。用于选择各类线缆，如直通线、交叉线、Console配置线、光纤、串口线等。
Cisco Packet Tracer 5.0 Cisco Packet Tracer 9.0

1. 新手快乐线与局域网主力（LAN 核心线缆）

这三个是局域网（LAN）组网绝对的核心。

自动选择连接类型 (Automatically Choose Connection Type)： 最左侧的金色闪电。傻瓜式自动连线工具。仅建议在大型综合实验绘图时为节省时间使用；初期理论学习阶段建议严禁学生使用，以免妨碍他们记忆基础的物理选线规则。
铜缆直通线 (Copper Straight-Through)： 黑色实线。用于连接不同 OSI 层次的设备（异种设备）。记忆口诀：交换机连电脑、交换机连路由器，统统使用直通线。
铜缆交叉线 (Copper Cross-Over)： 黑色虚线。用于连接相同 OSI 层次的设备（同种设备）。记忆口诀：交换机连交换机、路由器连路由器、电脑连电脑，以及路由器直接连电脑（网卡与路由接口同属三层），必须使用交叉线。

2. 设备管理与配置线（真机实操必备）

此类线缆不传输网络业务数据流，专用于网络工程师对设备进行带外管理（Out-of-band Management）与底层代码配置。

配置线/控制台线 (Console)： 浅蓝色弧线。用于对全新出厂或无 IP 地址的网络设备进行初始化本地配置。操作时一端连接电脑的 RS 232 (串口)，另一端连接网络设备的 Console 口，配合终端仿真软件使用。建议在教学中让学生完整练习此标准化流程。
USB 线 (USB)： 紫色实线。配置功能与 Console 线完全一致，同样用于设备的初始化本地配置。主要用于连接较新网络设备（如 4331 路由器）上提供的 Mini-USB Console 接口，以顺应现代电脑淘汰老式串口的趋势。

3. 广域网路由与老式接口

在讲解异地组网、动态路由协议（如 OSPF）时，这两根线是绝对的主角。

带时钟的串口线 (Serial DCE)： 带时钟小图标的红色折线。 用于连接广域网串口 (Serial 接口)，代表局端设备。在连接两台路由器时，先点击的设备即为 DCE 端，必须在该接口配置模式下输入 clock rate 命令（如 clock rate 64000）来提供时钟频率，否则接口协议无法启动。这是教学与考试中的高频易错点。
普通串口线 (Serial DTE)： 不带时钟的红色折线 。用于连接广域网串口，代表用户端设备。需配合 DCE 线使用，这一端不需要配置时钟频率 (clock rate)。

4. 其他特殊物理介质（按需使用）

这部分线缆主要在特定场景下演示使用。

多模光纤 (Multi-mode Fiber)：通常用于连接带有相应光模块的交换机或路由器，在教学中主要用来模拟短距离、大带宽的局域网或园区网内部骨干连接。

单模光纤 (Single-mode Fiber)：同样用于光口设备的连接，但主要用来演示长距离、低衰减的城域网或广域网之间的高速传输连接。

电话线 (Phone)： 黑色虚线折线。配合老式拨号 Modem 或模拟电话机使用。
同轴电缆 (Coaxial)： 蓝色折线。配合 Cable Modem (广电猫) 使用。
八芯配置线 (Octal)： 绿色实线。一种特殊的终端服务器线缆，一头连主路由器，另一头可以分出八根线连接八台设备的 Console 口。在日常基础网络实训中极少用到。
物联网自定义线缆 (IoT Custom Cable)： 暗绿色实线。专门用于连接各种物联网组件（如微控制器和传感器），满足新版软件中扩展的物联网拓扑实验需求。

模块九：核心工具栏与教学辅助组件

Cisco Packet Tracer 5.0 Cisco Packet Tracer 9.0

这部分是标准的软件基础操作。

新建 (New)：新建一个空白的拓扑实验文件。
打开 (Open)：打开电脑里已有的 .pkt 实验文件。
保存 (Save)：保存当前实验进度。建议每做完一个大步骤就点击保存，或养成按 Ctrl+S 的习惯，防止软件遇到突发状况导致实验进度丢失。
活动信息、 用户配置与 活动向导 (Activity Wizard)：这是专为教师制作"带自动评分功能的考试包"而准备的高级组件，在日常基础实训教学中基本无需使用。
打印 (Print)：将当前的拓扑结构图打印出来。
复制 (Copy )/ 粘贴 (Paste)：选中设备后，可使用此功能快速复制出一套配置一模一样的网络设备。
撤销(Undo) / 重做 (Redo)：实验过程中的容错神器。当发生误删核心设备等误操作时，点击撤销（或按 Ctrl+Z）可瞬间恢复至上一步状态。

2. 拓扑视图与高级自定义区

放大 (Zoom In) / 缩小 (Zoom Out)：用来放大或缩小整个网络拓扑工作区的显示比例。
还原视图 (Reset View)：一键将整个工作区视图恢复到 100% 的原始居中比例。当拓扑图被过度放大，或因拖拽导致找不到设备时，点击此工具可瞬间找回全局视野。

3. 侧边栏高级管理组件 (Right Panel)

调色板 (Palette)：配合绘图工具使用，可选择特定的填充颜色，为不同的 VLAN 或部门网段区域添加醒目的背景色。
自定义设备对话框 (Custom Devices Dialog)：用于将安装好特定扩展模块的设备（例如插好广域网串口模块的路由器）保存为专属模板。后续实训时可直接从"杂项 (Miscellaneous)"分类中拖拽使用，免去重复组装硬件模块的繁琐步骤，极大地节省课堂时间。
多视口管理 (Viewports)：支持开启分屏模式。在大型综合实验中，可在同一屏幕内开启多个独立窗口，分别监控不同的网络区域（如左侧园区网、右侧数据中心），避免在庞大的画布上频繁来回拖拽。
网络信息说明 (Network Information)：相当于 .pkt 实验文件的"封面说明书"。您可以将课堂的实验目的、拓扑要求及 IP 地址规划表直接写入其中。学生打开文件即可查阅，无需频繁切换至 Word 文档。
IOS 命令日志 (Command Log)：按时间顺序完整记录当前学生在所有网络设备后台输入的全部配置命令。这能帮您精准检查学生的实际操作轨迹和排错思路，了解他们的真实掌握情况。
自定义设备管理 (Custom Devices Dialog)：用来将插好各种扩展模块的设备保存成"模板"，方便后续直接从左下角的"杂项 (文件夹)"中拖拽出来使用，省去每次重复添加模块的烦恼。
集群树面板 (Cluster Tree)：用于将复杂的拓扑设备进行逻辑打包和层级折叠（类似于电脑的文件夹结构），从而保持主拓扑视图的整洁清爽。

Cisco Packet Tracer 5.0 Cisco Packet Tracer 9.0

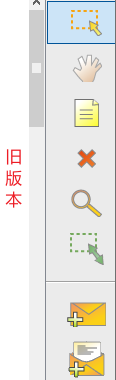

选择工具 (Select)：软件的默认状态。用于单击选中单个设备，或通过拉框多选多个设备。
平移工具 (Move Workspace)：当网络拓扑图过大、超出屏幕范围时，可按住鼠标拖拽以平移整个画布视野。
添加注释工具 (Place Note)：常用于在拓扑图空白处添加全局实验要求说明，或在路由器/交换机接口旁清晰标注预分配的 IP 地址及网段信息。
删除工具 (Delete)：激活该工具后，点击连错的线缆或多余的设备即可将其直接删除（操作完成后按 Esc 键可退出删除状态）。
检查工具 (Inspect)：讲课时的"透视镜"。点击设备即可直接弹出并查看其路由表 (Routing Table) 或 ARP 表，免去了进入后台敲击 show 命令的繁琐步骤。
调整形状大小 (Resize Shape)：专门用于拉伸、缩放通过绘图工具绘制的背景色块（即用于划分 VLAN 或网段的彩色区域），注意此工具对网络设备本身无效。
添加简单 PDU (Add Simple PDU)：快速执行点到点 Ping 测试的工具。依次点击源终端和目的终端，界面右下角的实时状态栏会立即反馈 ICMP 的连通结果 (Successful 或 Failed)。
添加复杂 PDU (Add Complex PDU)：用于发送自定义的高级网络数据包。可强制指定设备发送特定的 HTTP 请求、DNS 查询报文，甚至支持手动修改源/目的 IP 地址，是剖析深层网络协议封装的高阶工具。
