基于FPGA的电容测试仪设计与实现(论文+源码)

2.1 设计目标

本课题的主要内容是掌握可编程器件FPGA和VerilogHDL硬件描述语言的基础上,掌握电容测试仪的基本原理并设计和硬件实现一个电容测试仪,技术指标需要达到以下要求:

1.测量电容容量值范围:10nf~100uf ;

2.测量精度:±1% ;

3.自动量程或手动量程;

4.测量速度:2次/秒;

5.具有自动校正功能;

6.采用数码管或液晶屏进行显示。

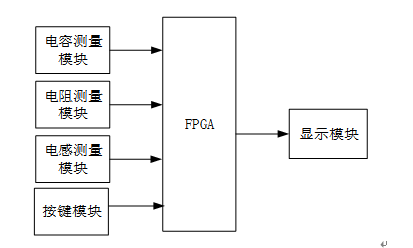

通过对上面的需求进行分析,基于FPGA的电容测试仪的系统结构如2.5所示,采用EP4C6E6F17作为控制器,并分别设计了电容测量模块、电阻测量模块、电感测模块、按键检测模块和液晶显示模块,以实现电容、电阻、电感的测量和显示,其中采用了NE555构成了振荡电路,通过检测频率的方式分别实现电阻和电容的测量,通过LC三点式振荡电路实现频率的检测,并通过LCD液晶进行显示。
