智能手机的内部结构复杂精密，而手机中框作为连接屏幕、电池与后壳的核心结构件，堪称整部手机的骨架。它不仅为各类组件提供安装定位，还确保它们之间保持精确的间隔，直接影响着手机的装配精度、信号强度、防水性能乃至整体耐用性。
随着智能手机向轻薄化、全面屏和折叠形态演进，中框设计日趋复杂，镂空减重、曲面过渡、多种材质拼接等新工艺层出不穷。与此同时，一个关键挑战浮出水面，如何对手机中框动辄数百个、精度要求微米级的尺寸进行快速、可靠的测量？传统测量方式或效率低下，或难以应对复杂结构与高反光表面，已然成为产能提升的瓶颈。影像测量仪，特别是融合了多传感器与智能算法的现代全自动影像测量仪，正成为破解这一瓶颈的核心力量。
一、影像测量仪的架构基石

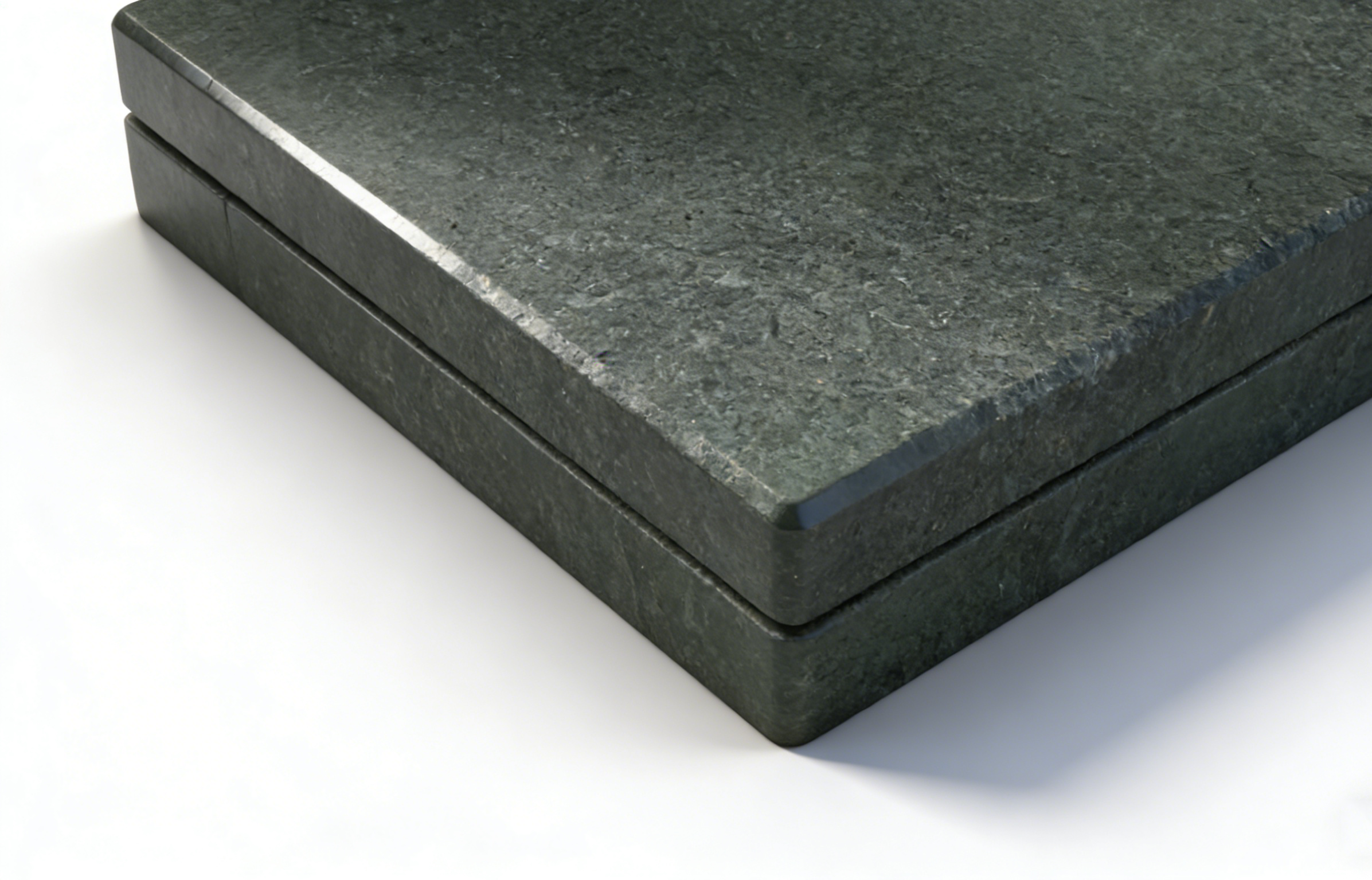

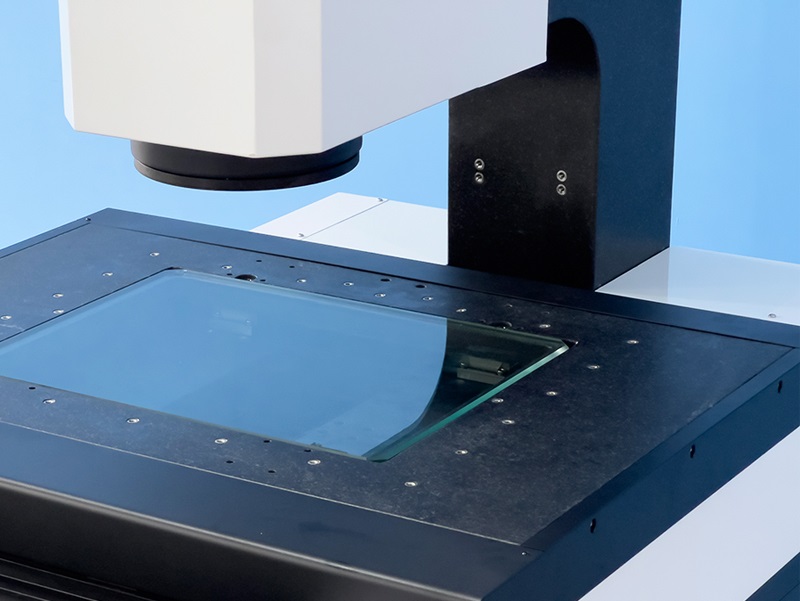

要实现微米乃至纳米级的测量精度，首先需要一套如磐石般稳固的硬件基础。高端影像测量仪通常采用花岗岩基座和立柱，这一材料具有热膨胀系数低、刚性高、长期稳定性好的特性，能最大限度减少温度变化和振动对测量精度的影响。
在运动控制方面，XYZ三轴伺服电机结合全闭环控制，配合精密直线导轨和滚珠丝杆，确保了定位的精准与运动的平顺。而分辨率高达0.5μm的光学尺，则像一把极其精细的电子卡尺，实时反馈位置信息，形成闭环控制，从物理基础上保证了系统重复定位的稳定可靠。
二、全尺寸2D几何测量

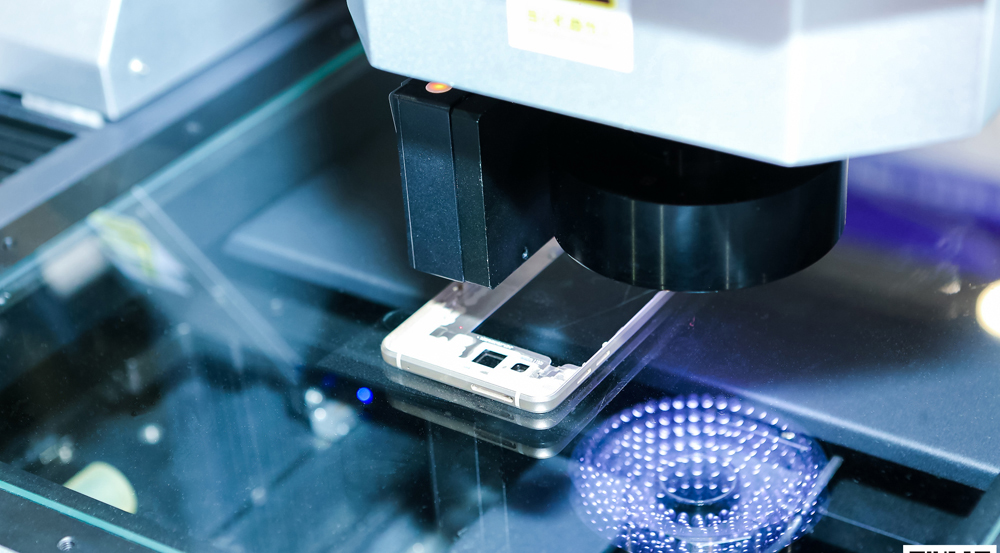

手机中框的外形长宽、圆弧轮廓、孔径边距以及R角等2D尺寸，是判断其是否符合设计规范的基础。影像测量仪通过高分辨率数字相机与高清晰光学变倍镜头的组合，构建了一双慧眼。这类镜头采用远心光路设计，能有效消除透视误差，确保在不同视场下测量结果的准确性。

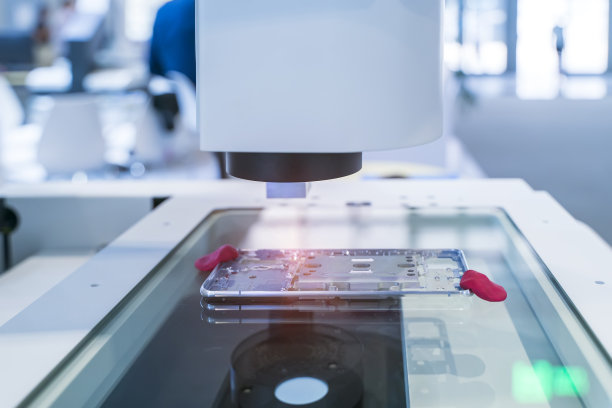

针对中框这类具有复杂曲面和大尺寸的工件，现代影像测量仪多采用大视野远心镜头，能够在较大的景深范围内维持图像的高清晰度，一次性捕捉中框的整体图像。结合亚像素处理、拟合处理等图像处理算法，设备可以一次性测量数百甚至数千个部位的尺寸。例如，MMC-V3系列影像仪能在短短3秒内完成5000个部位的测量，重复精度可达0.5μm，其效率是传统工具显微镜或投影仪无法比拟的。
三、3D轮廓与段差检测
2D尺寸之外，平面度、高度差、装配台阶等3D参数同样至关重要。例如，中框上的螺孔高度是否一致，直接关系到螺丝能否锁附牢固；屏幕贴合面的平面度若超差，则可能导致屏幕受压碎裂或产生贴合间隙。
为精准获取这些三维信息，影像测量仪通常集成3D线激光传感器。其原理是通过激光束对中框表面进行超高速扫描，生成高密度的3D点云数据，从而精准还原出物体表面的每一处凹凸起伏。这种非接触式测量方式，不仅速度快，还完全避免了接触式探头可能对工件表面造成的损伤。
四、复杂材质与反光处理
铝合金、不锈钢等金属材质经过喷砂或阳极氧化后，表面常带有细微纹理或呈现高反光特性，这对基于光学成像的测量构成了巨大挑战，高反光区域易造成图像过曝，而深色区域则可能因反光不足而细节丢失。同时，CNC加工后残留的微小毛刺，也常干扰边缘的精确抓取。
现代影像测量仪通过软硬件的协同创新攻克了这一难题。
-
HDR宽动态技术：通过芯片级HDR响应，融合数字双增益、长短帧、多曝光融合等算法，单次拍摄即可同步优化待测物的暗部与亮部细节，实现对复合材质中框的全清晰成像。
-
AI智能抓边算法：内置的AI深度学习模型，能够有效排除毛刺、边界模糊等因素的干扰，准确识别出工件的真实边缘，解决了传统算法在面对复杂边界时容易误判的痛点。
五、智慧互联：自动化与数据追溯
在自动化生产的大趋势下，影像测量仪不再是孤立的检测设备。它正深度融入产线，成为质量闭环中的关键一环。
-

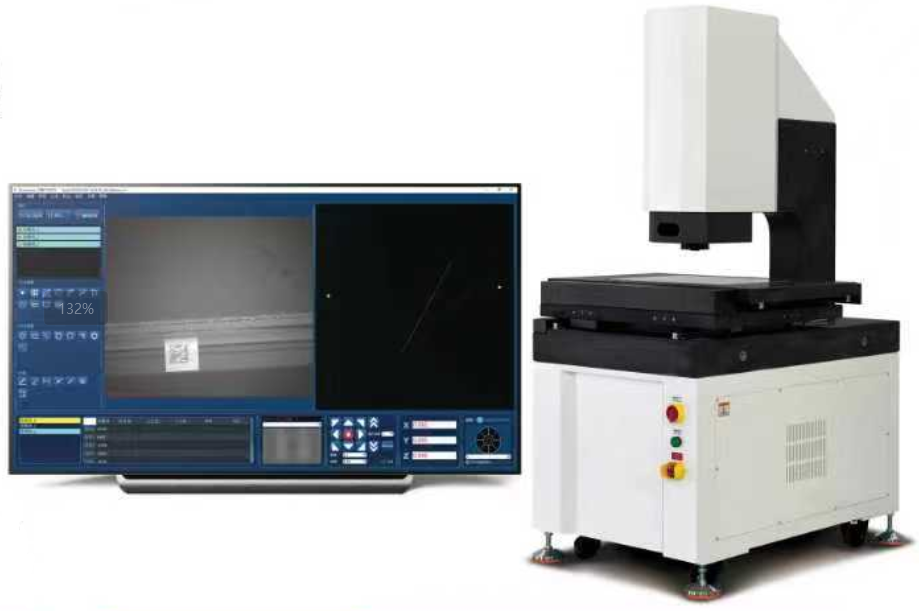

智能识别与定位：通过自动模板匹配功能或识别工件上的二维码，系统可自动调用对应的测量程序，并利用多相机拼接技术，全方位消除侧壁等检测盲区。
-
实时数据分析：检测完成后，数据实时上传至生产执行系统（MES）。软件不仅能自动判断"OK/NG"，还能生成趋势图、SPC分析报告等。工程师通过这些数据，可以精准捕捉生产设备的细微磨损或偏差趋势，从而进行预见性维护和工艺参数调优，真正实现用数据指导生产、保障产品质量的稳定可靠。
综上所述，影像测量仪凭借其高精度的硬件架构、多维度的传感器融合以及日益智能的软件算法，成功应对了手机中框测量中的诸多挑战，为智能手机的高品质制造提供了坚实的技术保障。
