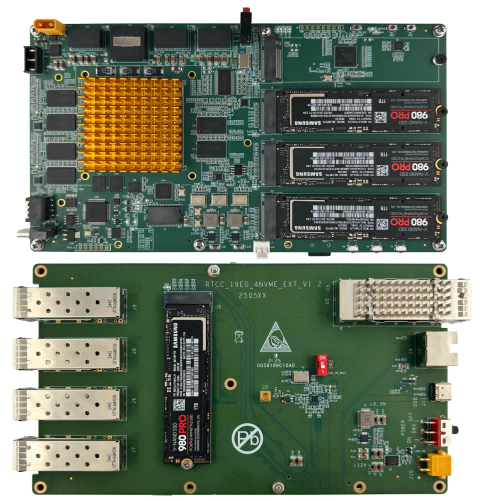

高速数据记录仪19EG_4NVME_EXT_V1.2存储板

产品简介:

该存储模块主芯片为XCZU19EG-2FFVC1760I、搭载高速DDR4缓冲存储器、PCI-e Gen3硬核、高速NVME接口和高速QSFP28 100Gbps光口构成;1路100G光口,4路10G光口。通过网口通信实现对ADC采集的数据进行实时存储和回放,接收存储控制信息并反馈存储状态信息。

产品特点:

  1. 8TB大容量存储,FPGA逻辑实现高性能NVME和PCle3.0协议栈,高速访问
  2. 单板支持稳定顺序读写速率为6GB/s;
  3. 实时存储速率可选:3GB/s(2盘),6GB/s(4盘);
  4. 存储容量可选:4TB/8TB/16TB等。

应用方向:

雷达、通信、对抗领域ADC信号采集后原始数据实时流盘或预处理后数据的实时流盘。

技术指标:

  1. 主芯片型号:XCZU19EG-2FFVC1760I

  2. 主芯片系列: ZYNQ UltraScale+ MPSoC

  3. ARM:四核Cortex-A53、双核Cortex-R5F

  4. System Logic Cells (K): 1143

  5. DSP Slices: 1968

  6. Total Block RAM (Mb): 34.6

  7. PCIe: 4 路 PCle Gen3 ( NVME) ;

  8. QSPI Flash: 1Gb

  9. ENET:千兆以太网(PS)

  10. .内存:PS 4x DDR4(4GB,64bit),PL8x DDR4(16GB,64bit)

  11. 供电:12VDC

PS端接口:

  1. 2x QSPI flash(8bit,支持4bit)

  2. 1x EMMC flash

  3. 1x10/100/1000Ethernet 网口

  4. 包含1路UART,1路JTAG共用XS3测试接口

PL端接口:

  1. 1x QSFP28 100G光口

  2. 4x SFP+ 10G光口

  3. 4x NVME接口(读带宽6000MB/s;写带宽2000MB/s)

  4. 1x J30J,包含6xLVTTL
