APM 小型纸飞机(开源) 组装手册

通过网盘分享的文件:APM小型纸飞机.zip

链接: https://pan.baidu.com/s/1_6-f23KNUP0kxfRISs7Tag?pwd=5z4r 提取码: 5z4r

注:

安装前请先学习APM飞控相关基础使用

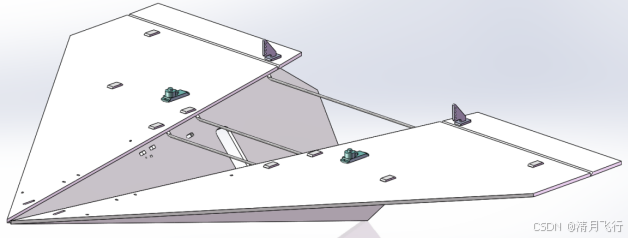

(1)空机

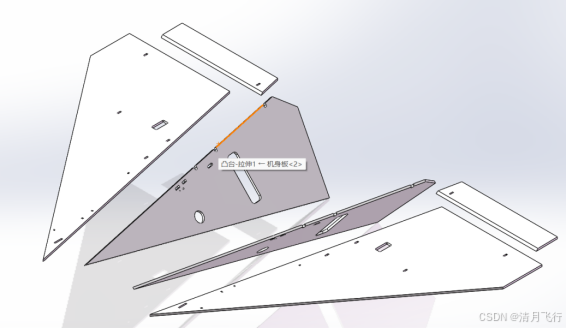

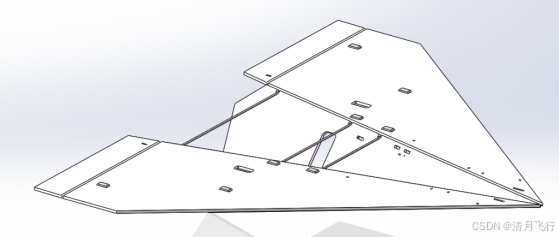

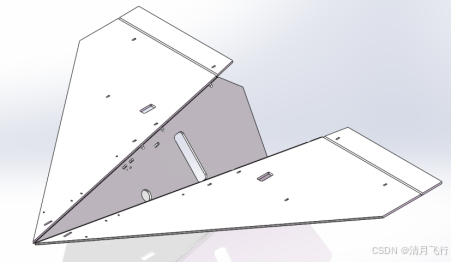

1)安装魔术板空机

左右副翼连接处先使用小刀或尖嘴钳制作出45度的斜度:

使用单纹纤维胶组装

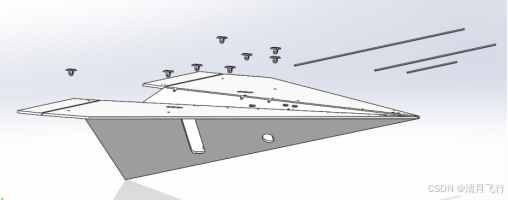

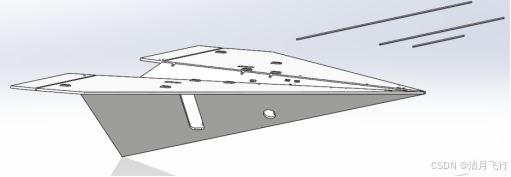

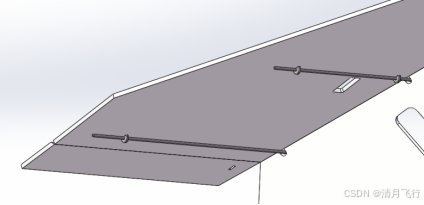

2)安装碳纤维支撑杆

先安装3D打印的M2碳杆固定件,再安装对应的碳纤维支撑杆。

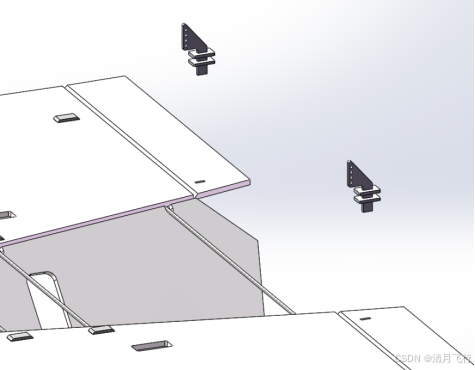

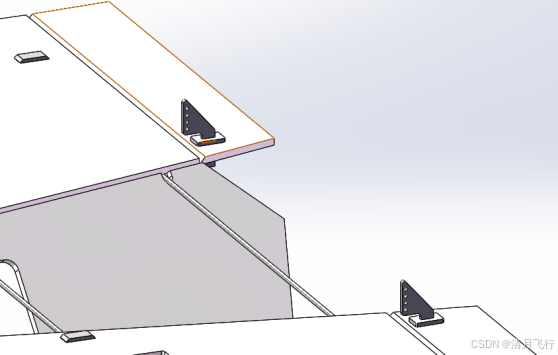

3)安装副翼舵角

安装前,先在安装孔上下涂抹少许泡沫胶。

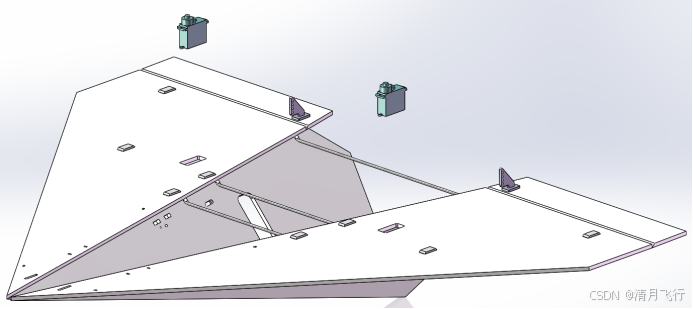

4)安装舵机

舵机接入后,涂抹泡沫胶进行固定。先不安装舵机舵盘

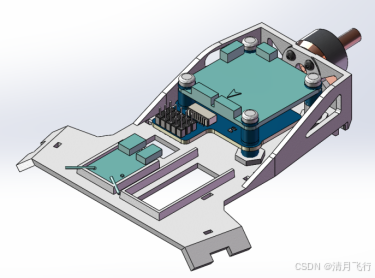

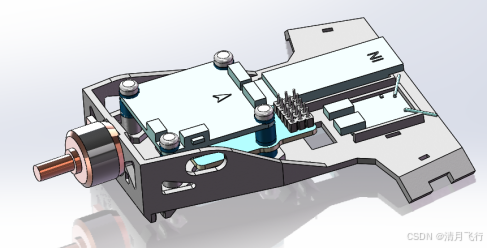

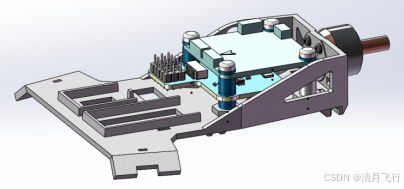

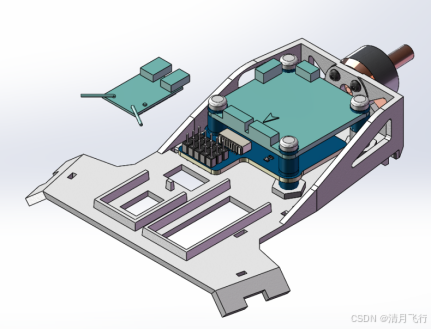

(2)飞控&动力主体

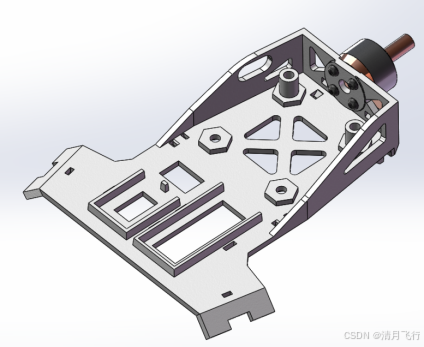

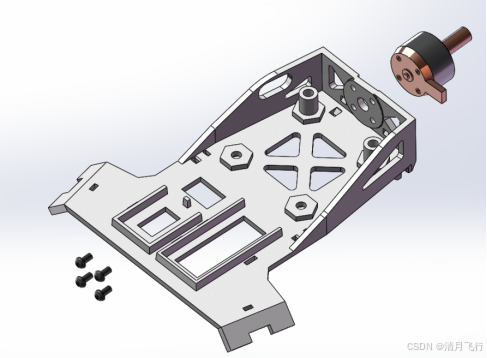

1)安装无刷电机到底座

使用M2X4内六角头螺丝,注意电机接线朝向正确(水平向右)

2)确保分电板已正确焊接总电源线、电调电源线、接收机电源检测线

3)使用 SH1.0双头8P 接线连接飞控与分电板

4)安装接收机信号线

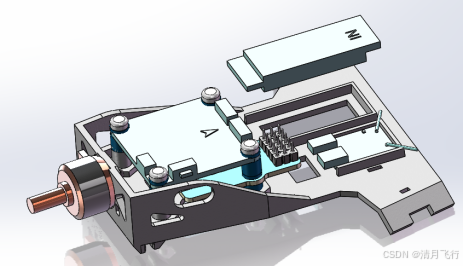

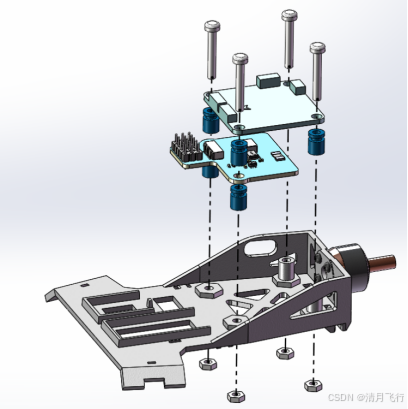

5)安装飞控到底座

使用到M3X8减震柱、M3X20十字圆头尼龙螺丝。安装时最好将接线机信号线拨至安装柱内侧。

6)固定接收机

先将多余线緾到底座,再连接至接线机,最后使用扎带固定接收机。

7)固定电调

8)连接电调接线

信号线多余部分先緾绕至底座,再接入分电板M3接口处。

电机控制线先初步与电机电源线一一对应连接,之后测试时可能会更改线序。

(3)电机方向测试

1)连接LGC地面战

用USB线连到到电脑

2)电池上电(确保桨叶已经拆除!!!)

3)地面站中查看电机对应PWM通道的值

4)电机方向调试

遥控器解锁电机,查看电机旋转方向。从机尾向前看,其应该为逆时针方向旋转。

如果方向相反,则对电机与电调任意两根连接线。

(4)飞控安装与接线

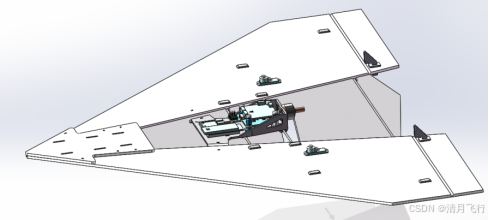

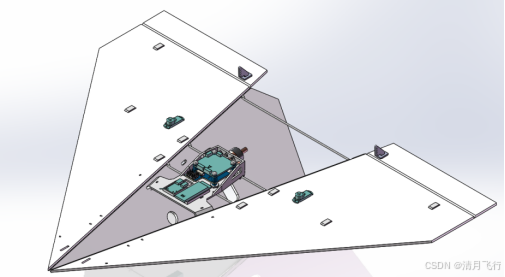

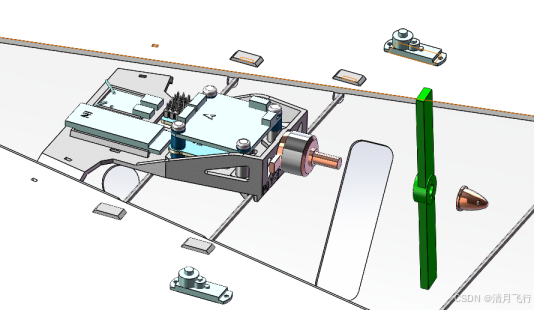

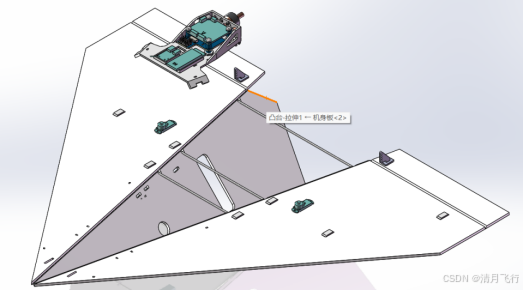

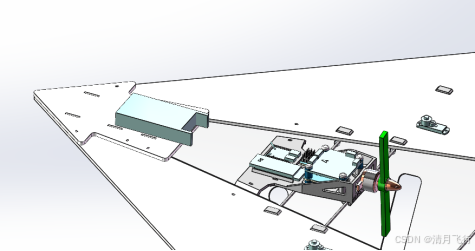

1)安装 飞控&动力主体 到空机

将3D打印底座的接头接入空机,调整好空机的展开角度使两者较好贴合。

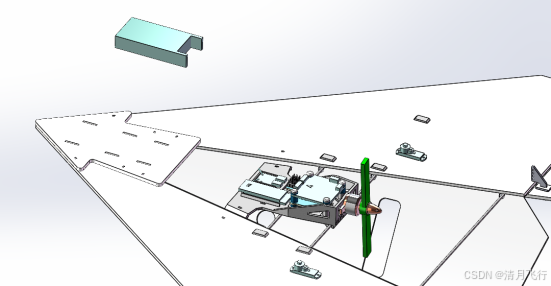

2)粘贴安装 电池固定板

粘贴完成后,使用扎带进一步固定,上方粘贴魔术贴(长75mm)。

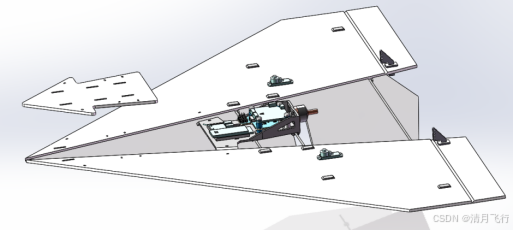

3)粘贴固定 碳杆固定块

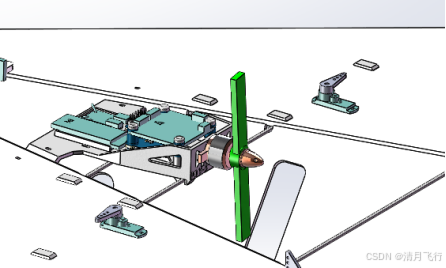

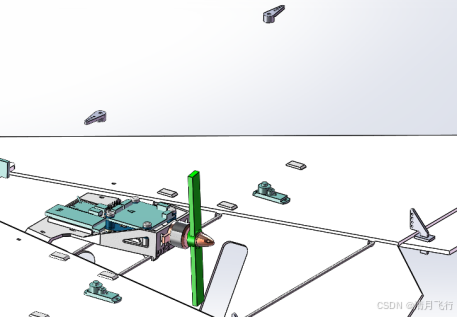

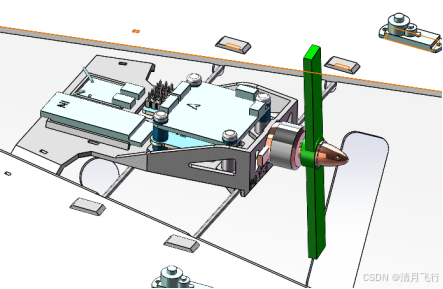

4)使用扎带固定 飞控&动力主体

在前后分别用扎带固定其到空机。

并安装桨叶

5)机体头部安装电池扎带与硬面魔术贴

6)将电池安装至头部

使用扎带固定,使用BB响测量电压,确保单片电压都高于3.7V

(5)测试

1)连接LGC地面战

用USB线连到到电脑

2)电池上电(确保桨叶已经拆除!!!)

3)调整两舵机PWM为0

地面站中确定两舵机PWM值为零

4)安装舵机舵盘

尽量使其与舵机长侧边线垂直,先不安装舵盘螺丝

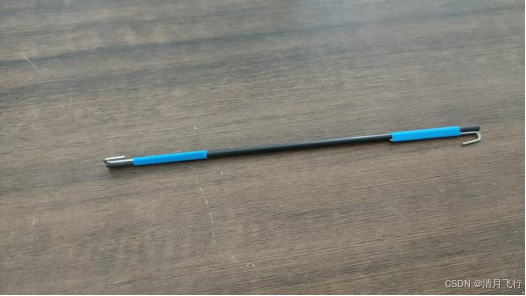

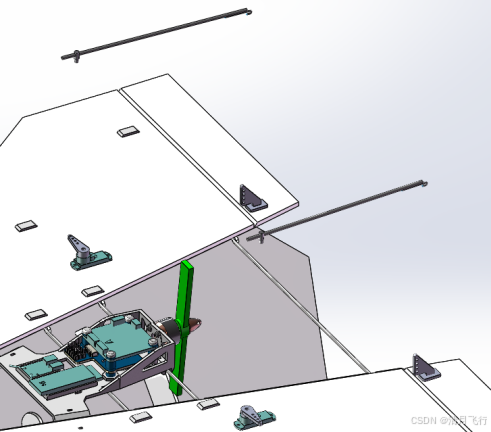

5)制作拉杆

使用M2.5内缩管

舵机处,位于最外边第三孔

舵角处,位于内内数第三孔

先制作成下图中所示,拉勾两端与杆边缘平齐。安装后如果位置不合适,用拉火机加热后细调

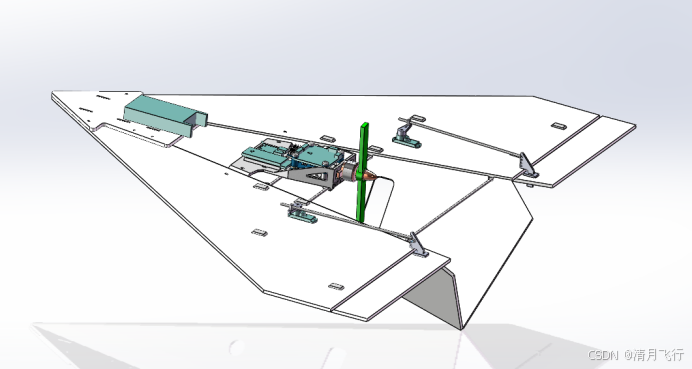

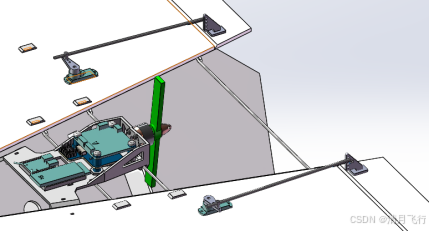

6)安装拉杆

7)副翼调试

零位时,两副翼相差不大,则在飞控中设置对应航模的中位值。

零位时,两副翼相关较大,则拆除热缩胶后重新制作偏差较大的拉杆。
