揭秘反射内存卡RF2G测试:从硬件架构到带宽损耗的深度解析

反射内存技术作为实时系统中的关键组件,其性能表现直接影响分布式系统的同步效率。本文将以PCIE-5565反射内存卡为例,深入剖析其测试过程中的技术细节与性能瓶颈。

反射内存的核心价值:微秒级数据同步

PCIE-5565反射内存卡绝非普通网卡。它实现了革命性的"写入即广播"机制------当某台计算机修改变量值时,联网设备的内存数据会在微秒级时间内自动同步。这个过程完全绕过CPU干预,无需建立连接、打包数据或处理中断。这种特性使其在半实物仿真、飞行器测试等实时系统中具有不可替代的优势。

测试环境的搭建包含三个关键步骤:硬件安装环节需将反射内存卡插入PCIe插槽,多卡互联时需要光纤对接;驱动安装需执行特定脚本命令;工具链配置则涉及专用调试软件的部署。值得注意的是,卡载拨码开关S1/S2的默认OFF状态已能满足大多数应用场景,非必要不建议修改。

带宽迷思:2.125Gbps为何实测仅170MB/s?

关于反射内存卡的带宽存在普遍认知误区。标称的"2.125GHz"实际应表述为2.125Gbps数据传输率。这个理论值在实际应用中出现显著损耗主要源于三个层面:

首先是8b/10b编码的基础损耗。为保证光信号时钟恢复,每8bit数据需编码为10bit符号,直接产生20%带宽损失(2.125Gbps→1.7Gbps)。其次是协议开销,反射内存协议帧头帧尾占用了约5%的有效载荷。最后是操作系统层面的I/O瓶颈,包括PCIe总线调度、内存拷贝等软件开销。三者叠加后,实测带宽降至约170MB/s(1.36Gbps)属于正常范围。

FPGA黑魔法:剖析5565的三大功能模块

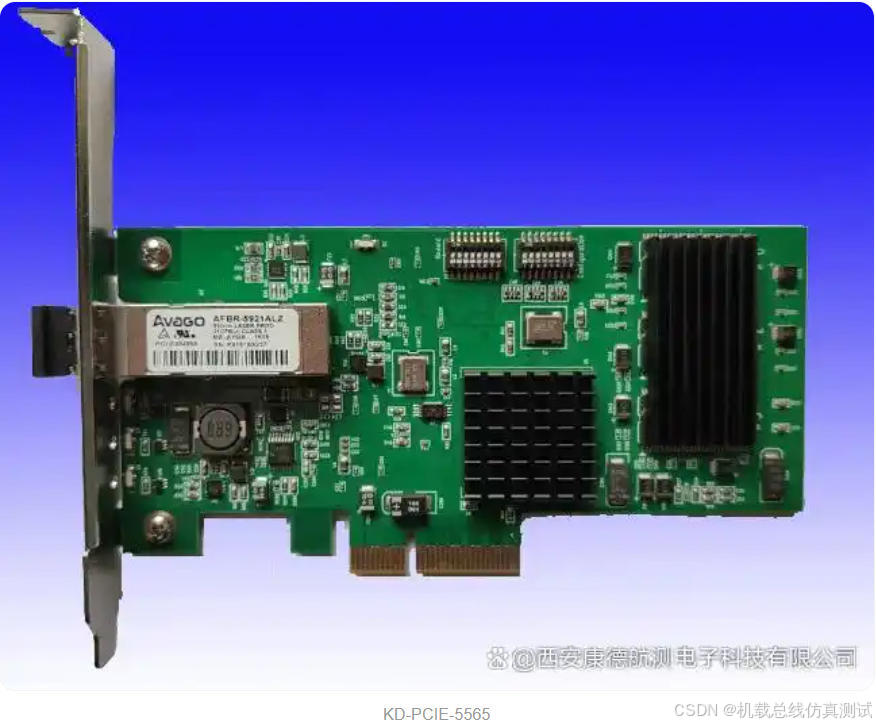

通过拆解PCIE-5565的内部架构,可以发现其核心由三大功能区构成:

总线接口区负责PCIe协议转换,包含DMA引擎和中断控制逻辑;核心逻辑区的FPGA芯片担任"交通指挥官",实时处理双向数据流;光纤收发区则通过光电转换模块实现光信号与电信号的相互转换。特别值得注意的是板载的128MB/256MB SDRAM,它作为数据中转缓冲区,其访问速度直接影响最终性能表现。

测试过程中发现,当启用FPGA内置的硬件加速功能(通过S1开关第二位触发)时,小数据包传输延时可从15μs降至8μs。但这种性能提升是以增加功耗和发热为代价的,需要根据具体应用场景权衡使用。

反射内存网络的优化实践

基于测试数据,我们总结出三点优化建议:首先,对于确定性要求高的场景,建议关闭操作系统节能功能以避免时钟漂移;其次,超过4节点组网时,应采用星型拓扑而非环型拓扑来降低累积延时;最后,定期检查光纤连接器的端面清洁度,实测表明污染严重时可导致误码率上升两个数量级。

随着新一代PCIe 4.0反射内存卡的问世,其理论带宽已提升至8GT/s。但测试工程师仍需谨记:反射内存系统的终极价值不在于峰值带宽,而在于其确定性的微秒级延迟,这正是传统TCP/IP网络无法企及的优势所在。
