solidwork练习题28

(事先声明,作者只是sw学习爱好者,发本篇作品是巩固个人学习掌握度,只是借用机械学霸老师的图进行更好地叙述,并无任何侵权目的)

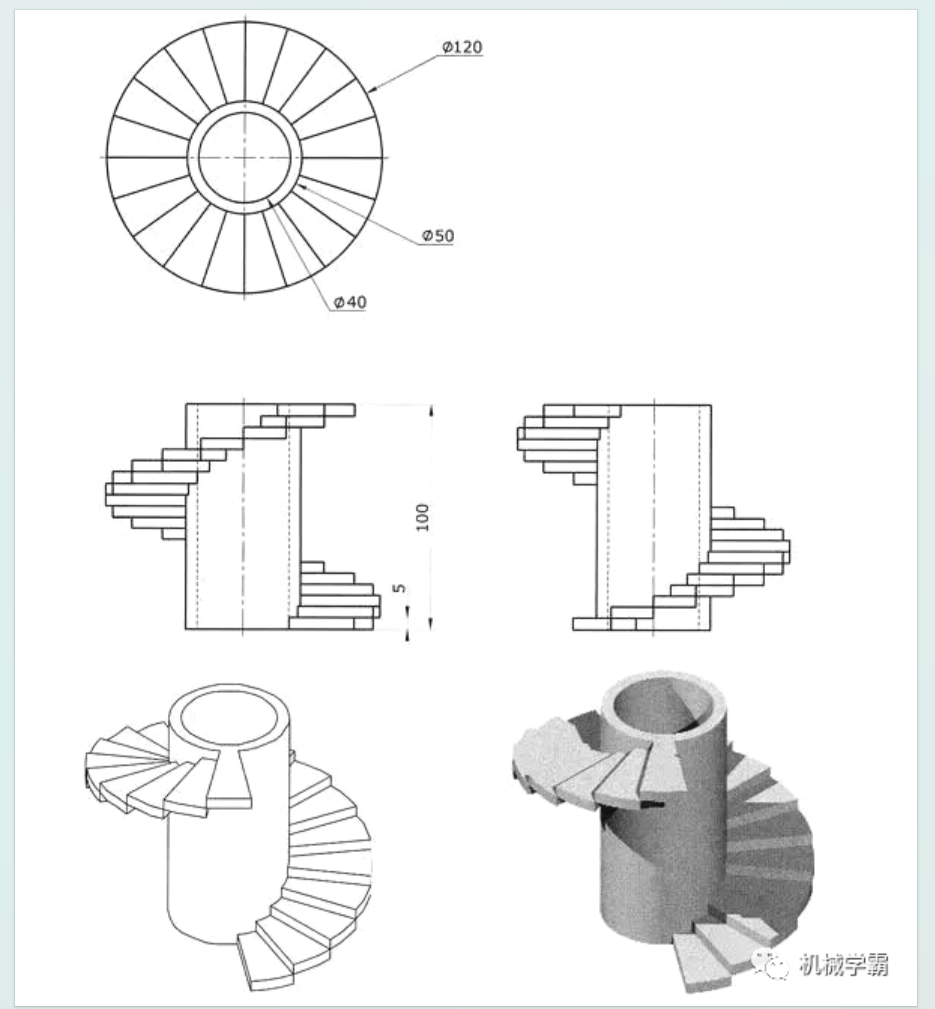

本题先做圆筒,再做阶梯,后做螺旋线再曲线阵列阶梯。

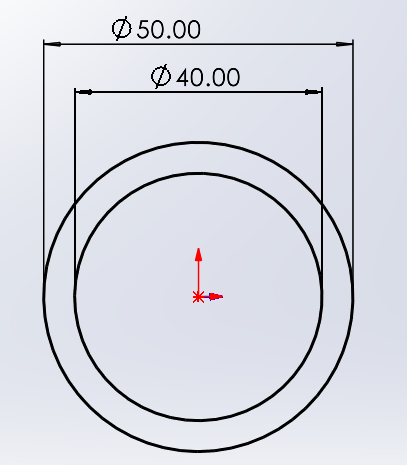

第一步:上视基准面,绘制圆筒草图,拉伸圆环部分100.

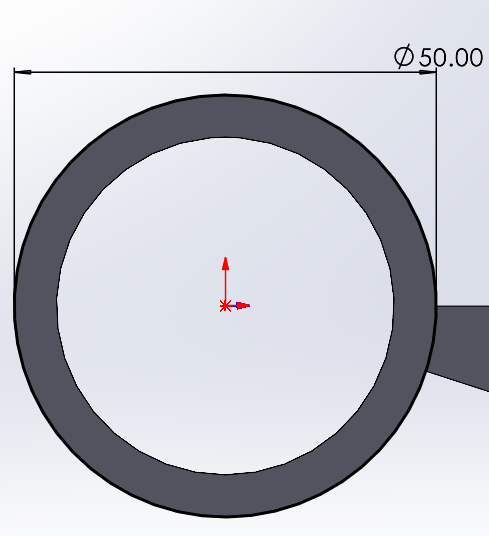

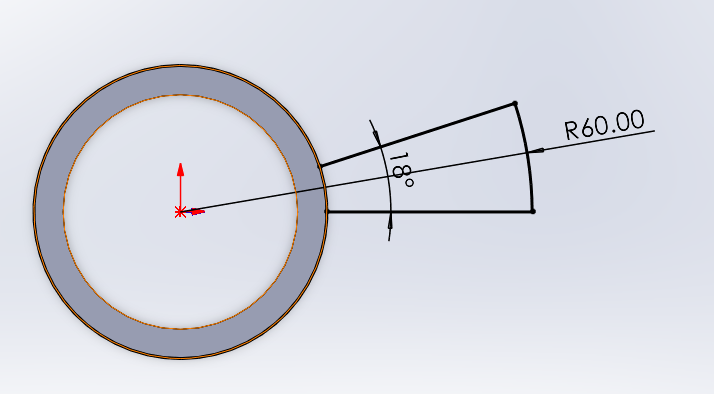

第二步:圆柱底面草绘,转换实体引用圆柱表面外圆轮廓,做阶梯的俯视草绘图,向上拉伸5。

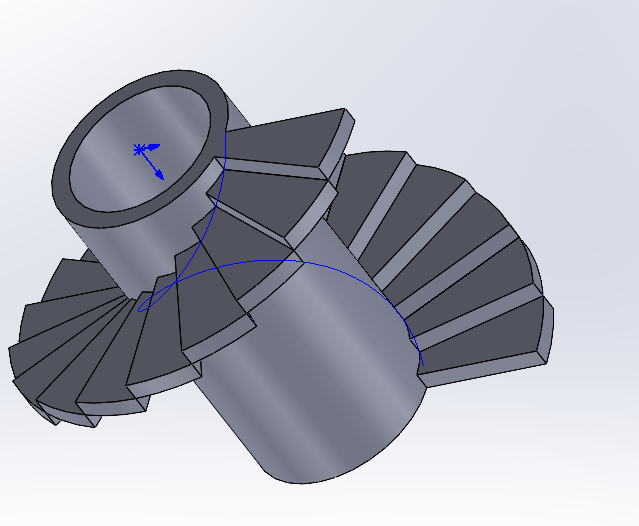

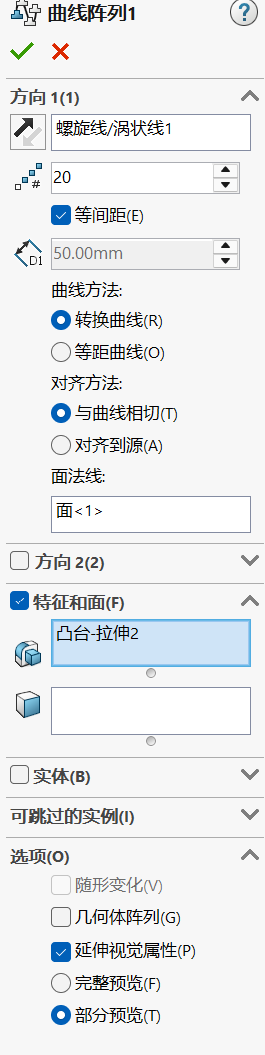

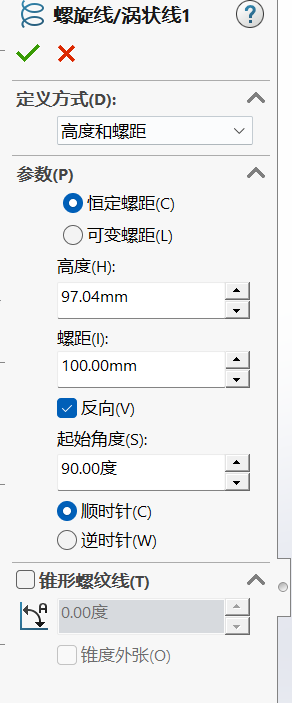

第三步:继续在下表面草绘画圆,点击螺旋线/涡状线,设置参数,使预览线顺圆柱而上。然后使用曲线阵列,路径为螺旋线,实体为阶梯,阵列20个。一定要点转换曲线和与曲线相切。
