硬件架构与汇编指令

1.硬件架构

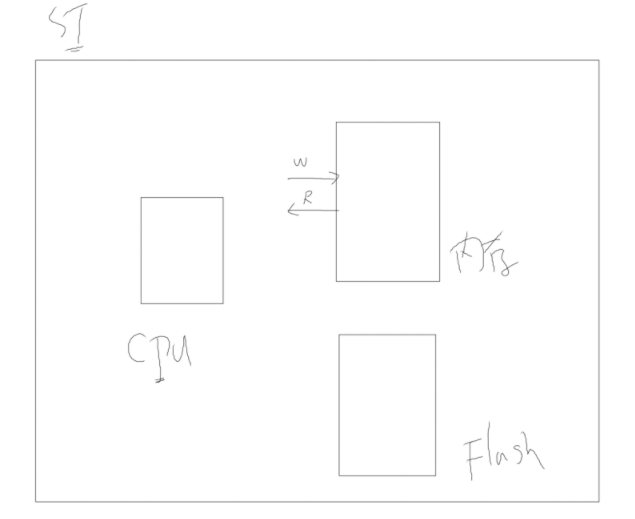

单片机是SOC(System On Chip),SOC就是在一个芯片上有一个完整的系统或者相对完整的系统

内存是不具有计算功能的,只要储存功能

1.1 RISC

ARM芯片属于精简指令集计算机(RISC:Reduced Instruction Set Computing),它所用的指令比较简单,有如下特点:

① 对内存只有读、写指令

② 对于数据的运算是在CPU内部实现

③ 使用RISC指令的CPU复杂度小一点,易于设计

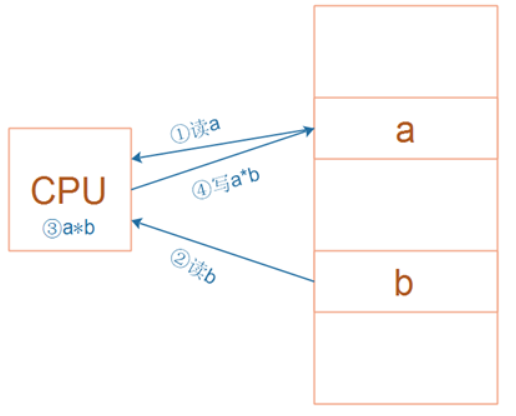

CPU读取计算写入

对于上图所示的乘法运算a = a * b

在RISC中要使用4条汇编指令:

① 读内存a

② 读内存b

③ 计算a*b

④ 把结果写入内存

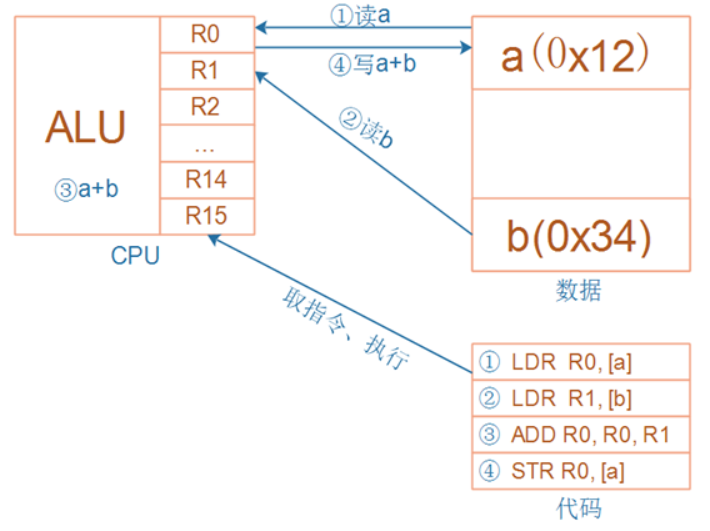

在CPU内部,用什么来保存a、b、a*b ?

1.2 CPU内部寄存器

无论是cortex-M3/M4

还是cortex-A7

CPU内部都有R0、R1、......、R15寄存器;

它们可以用来"暂存"数据。

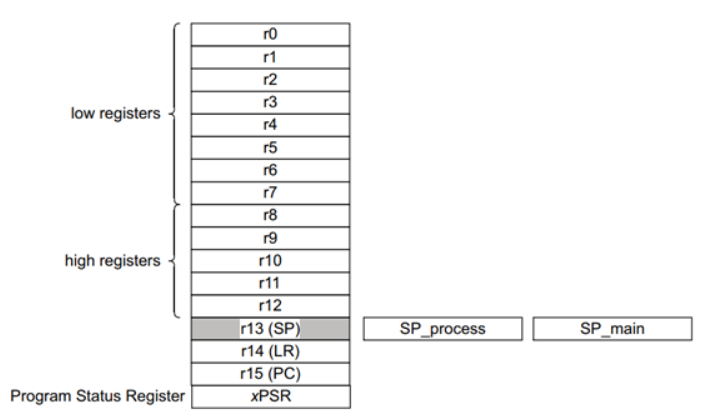

寄存器地址

对于R13、R14、R15,还另有用途:

R13:别名SP(Stack Pointer),栈指针(保持栈的地址)

R14:别名LR(Link Register),用来保存返回地址

R15:别名PC(Program Counter),程序计数器,表示当前指令地址,写入新值即可跳转

2.汇编指令

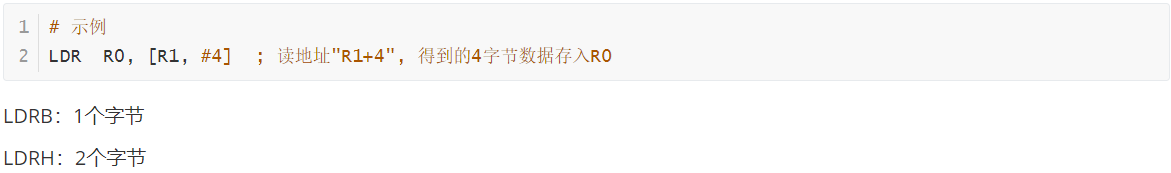

读内存:Load

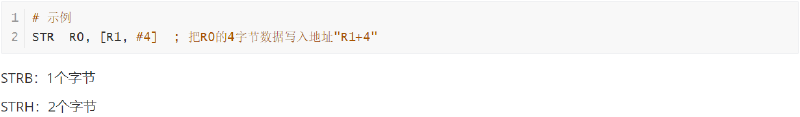

写内存:Stroe


加减


比较


跳转
