1、电子元器件——电阻

电阻:在电路中起阻碍电流作用的元器件。在电路中主要用来控制电压和电流,即降压、分压、限流和分流等作用。

一、固定电阻器的型号命名方法及符号表示

1.1、电阻器的型号命名方法。

  1. 第一部分,用字母 R 表示固定电阻器主称
  2. 第二部分,用字母表示材料
  3. 第三部分,用数字或字母表示特征分类
  4. 第五部分,用数字表示以区别外形尺寸和性能指标。

|----|-------|----|------|----|-----|-----|---------|
| 一:主称 || 二:材料 || 三:特征分类 ||| 四:序号 |
| 符号 | 含义 | 符号 | 含义 | 符号 | 含义 || 四:序号 |
| 符号 | 含义 | 符号 | 含义 | 符号 | 电阻器 | 电位器 | 四:序号 |
| R | 电阻 | T | 碳膜 | 1 | 普通 | | 数 字 表 示 |
| W | 电 位 器 | J | 金属膜 | 2 | 普通 | | 数 字 表 示 |
| W | 电 位 器 | Y | 氧化膜 | 3 | 超高频 | | 数 字 表 示 |
| W | 电 位 器 | H | 合成膜 | 4 | 高阻 | | 数 字 表 示 |
| W | 电 位 器 | C | 沉积膜 | 5 | 高阻 | | 数 字 表 示 |
| W | 电 位 器 | S | 有机实心 | 6 | | 普通 | 数 字 表 示 |
| W | 电 位 器 | N | 无机实心 | 7 | 精密 | 普通 | 数 字 表 示 |
| W | 电 位 器 | X | 线绕 | 8 | 高压 | 精密 | 数 字 表 示 |
| W | 电 位 器 | I | 玻璃釉膜 | 9 | 特殊 | 特种 | 数 字 表 示 |
| W | 电 位 器 | P | 硼碳膜 | G | 高功率 | 特殊 | 数 字 表 示 |
| W | 电 位 器 | U | 硅碳膜 | T | 可调 | | 数 字 表 示 |
| W | 电 位 器 | | | W | | 微调 | 数 字 表 示 |
| W | 电 位 器 | | | D | | 多圈 | 数 字 表 示 |
| W | 电 位 器 | | | X | | 小型 | 数 字 表 示 |
[电阻器型号组成及各部分符号意义]

敏感电阻器

|----|-------|-----|-----------|----|--------|-------|----|-----|
| 一:主称 || 二:材料 || 三:分类 |||||
| 符号 | 含义 | 符 号 | 含义 | 符号 | 含义 ||||
| 符号 | 含义 | 符 号 | 含义 | 符号 | 负温度 系数 | 正温度系数 | 光敏 | 压敏 |
| R | 电阻 | F | 负温度系数敏感材料 | 1 | 普通 | | | 碳化硅 |
| W | 电 位 器 | Z | 正温度系数敏感材料 | 2 | 稳压 | | | 氧化锌 |
| W | 电 位 器 | G | 光敏材料 | 3 | 微波 | | | 氧化锌 |
| W | 电 位 器 | Y | 压敏材料 | 4 | 旁热 | | 可见 | |
| W | 电 位 器 | S | 湿敏材料 | 5 | 侧温 | | 可见 | |
| W | 电 位 器 | C | 磁敏材料 | 6 | 微波 | 普通 | 可见 | |
| W | 电 位 器 | L | 力敏材料 | 7 | 测量 | 普通 | 可见 | |
| W | 电 位 器 | Q | 气敏材料 | | | | | |
| | | | | | | | | |
[敏感电阻器型号组成及各部分符号含义]

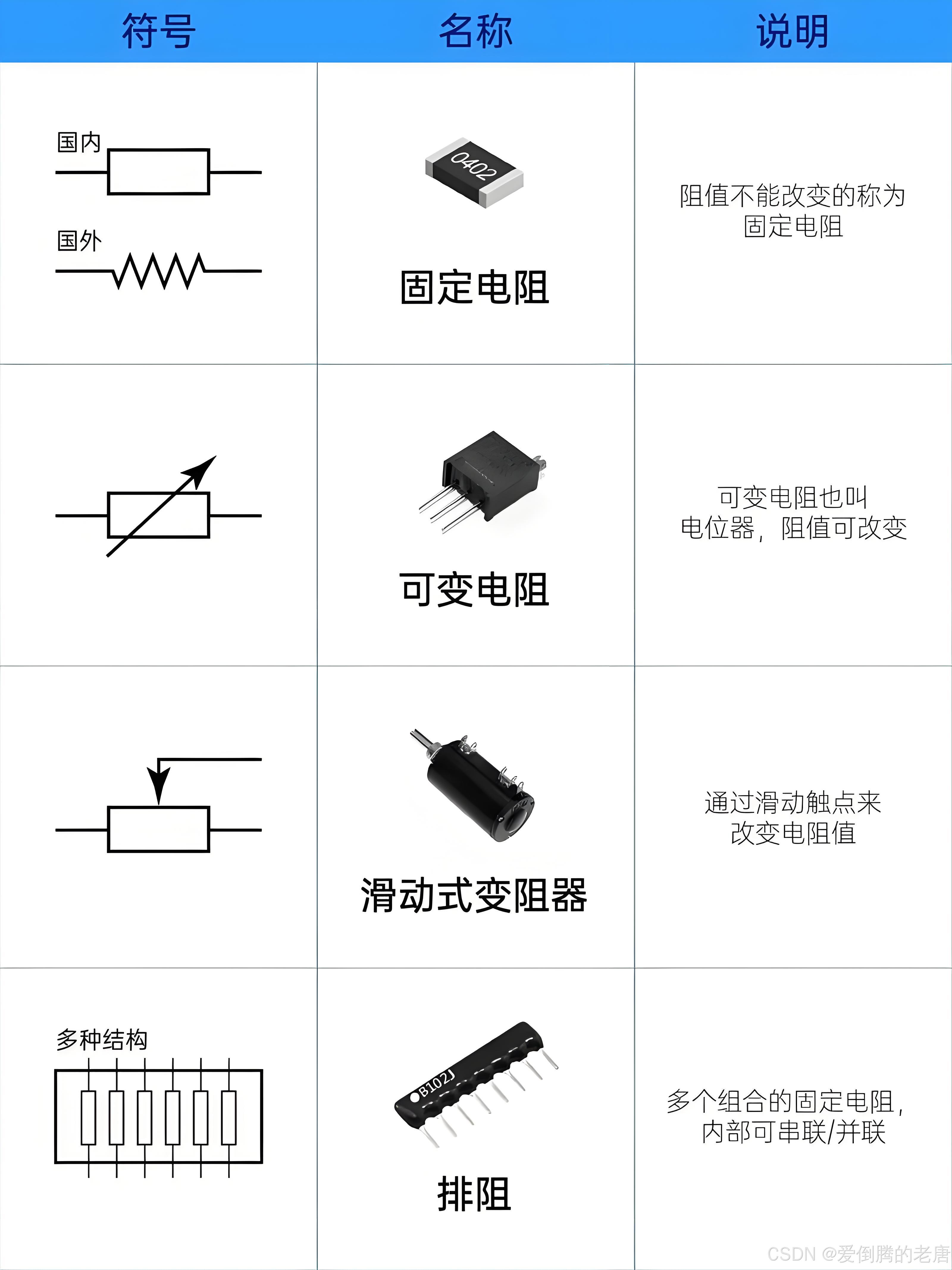

1.2、几种常见电阻器的电路符号

二、固定电阻器的主要参数

2.1、标称值

电阻器的标称值是指在电阻器上所标注的阻值。

|------------------------------|------------------------------------------------------------|------------------------------------------------------------------------------------------------------------------------|----------|----------|
| E6 | E12 | E24 | E48 | E96 |
| 允许误差 ±20% | 允许误差 ±10% | 允许误差 ±5% | 允许误差 ±2% | 允许误差 ±1% |
| 1.0, 1.5, 2.2, 3.3, 4.7, 6.8 | 1.0, 1.2, 1.5, 1.8, 2.2, 2.7, 3.3, 3.9, 4.7, 5.6, 6.8, 8.2 | 1.0, 1.1, 1.2, 1.3, 1.5, 1.6, 1.8, 2.0, 2.2, 2.4, 2.7, 3.0, 3.3, 3.6, 3.9, 4.3, 4.7, 5.1, 5.6, 6.2, 6.8, 7.5, 8.2, 9.1 | | |
| | | | | |
[电阻器的标称系列]

2.2、允许误差

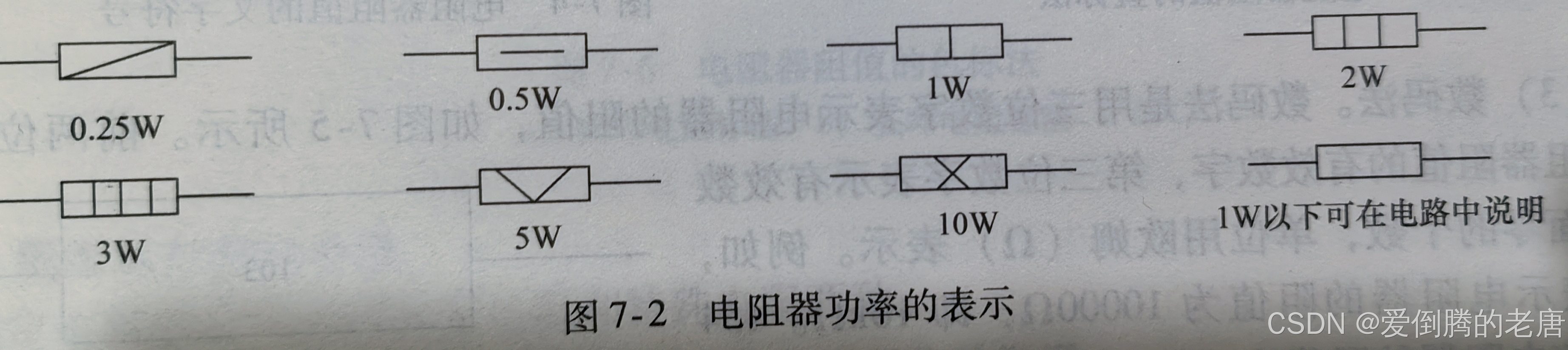

2.3、额定功率

额定功率:在规定温度下,电阻器长期工作允许消耗的最大功率。

使用时应选择额定功率大于实际功率 1.5~2.0 倍以上的电阻器。

2.4、温度系数

2.5、非线性

2.6、噪声

2.7、极限电压

三、固定电阻器阻值的表示方法

3.1、直标法

3.2、文字符号法

3.3、数码法

3.4、色标法

四、固定电阻器的分类

4.1、普通固定电阻

4.2、特殊电阻

五、固定电阻器的测量与选择

5.1、固定电阻器的检测

5.2、测量电阻注意事项

5.3、固定电阻的选择
