郑州轻工业大学、大连理工大学等机构在 《Fuel》发表重要成果， 开发了超声波联合微气泡/鼓泡协同增强甲烷水合物成核与生长的新方法。该技术将甲烷水合物的成核诱导期从860分钟大幅缩短至7.5分钟，气体转化率最高提升3.2倍，并为形成具有流动性的浆状水合物提供了新策略，对推动水合物高效储能技术应用具有重要意义。
技术核心：超声波-气泡协同系统与实验装置
本研究旨在解决气体水合物形成过程中气液界面小、成核时间长、生长速率慢的核心难题。研究创新性地构建了超声波与气泡（包括微气泡和鼓泡）协同作用的可视化实验系统 。该系统采用**上海行恒科技有限公司的LF-1500微纳米气泡发生器**制备微气泡溶液，并结合超声波发生器（频率20 kHz，功率可调），在高压可视化反应釜内系统研究了不同协同模式对甲烷水合物形成的增强效果。

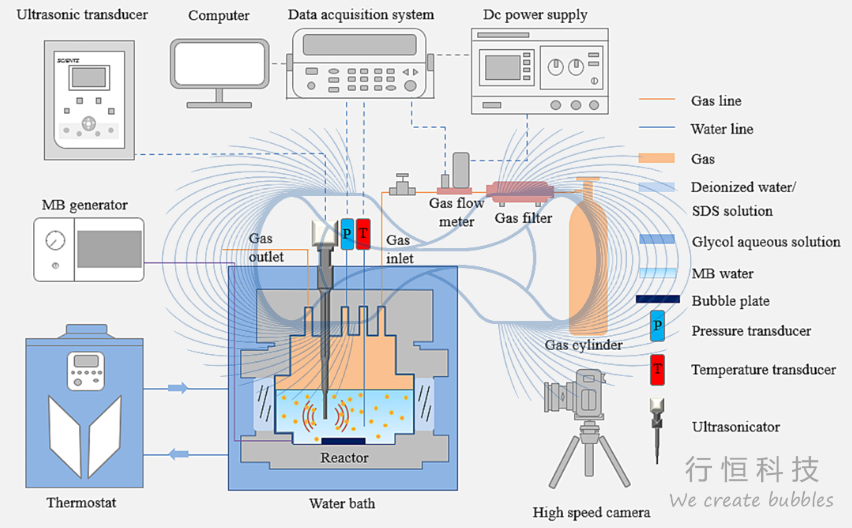

完整的可视化实验装置示意图展示了反应釜、温压控制系统、数据采集及图像记录单元：
效能突破：成核与生长速率显著提升
单一超声波的优化作用
研究表明，引入超声波可显著改变水合物生长形态，并优化成核动力学。在确定超声波最佳输入功率为 375 W 的条件下：
- 成核诱导期极速缩短 ：从无超声波时的约860分钟缩短至7.5分钟，减少超过99%。
- 气体转化率大幅提高 ：在超声波工作的前10分钟内，甲烷气体转化量达到0.12 mol，是无超声波时的3.2倍。
- 系统总能耗降低 ：虽然超声波增加了能耗，但由于大幅缩短了反应时间，系统总能量消耗比降低了82.3%（能耗比降至0.177）。

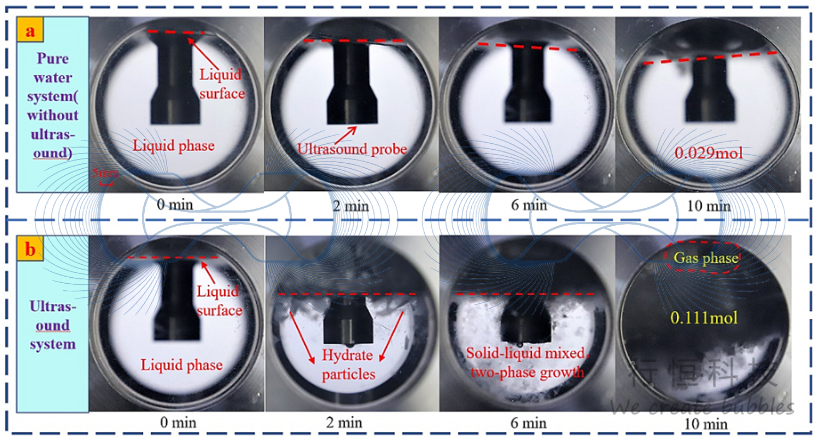

超声波促使已形成的块状水合物膜破碎成细小晶体，分散于液相中，这些晶体作为晶种引发了二次成核，从而加速了整体生长（水合物形态变化对比）：
超声波_微气泡的协同效应

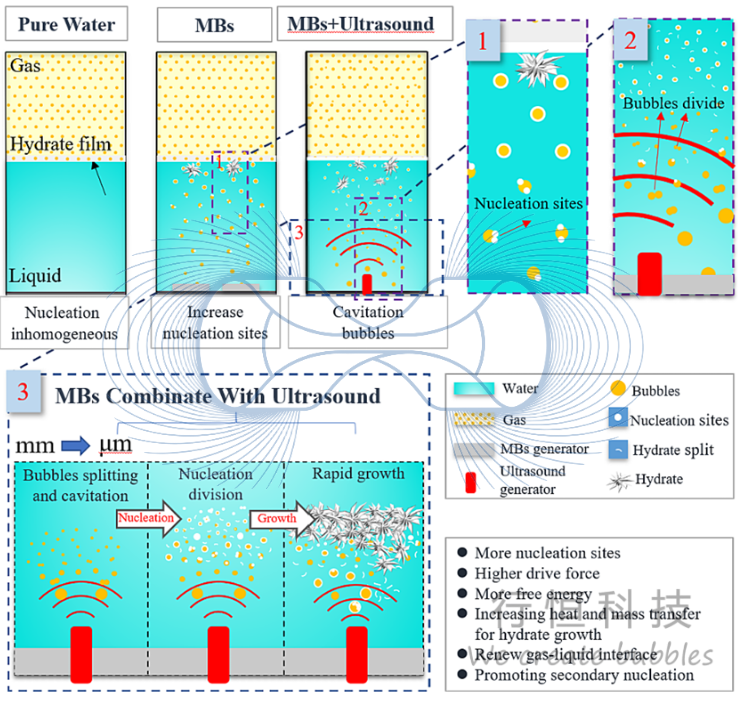

在超声波（375 W）基础上引入微气泡，可进一步将成核诱导期缩短至6.7分钟 ，并将水合物生长速率提升10.6%。微气泡提供了巨大的气液界面和额外的成核位点，与超声波产生的空化气泡协同，共同增强了成核驱动力（协同机理示意图）：
超声波_鼓泡的卓越性能
为克服微气泡中气体总量有限的瓶颈，研究探索了超声波与鼓泡（产生毫米级气泡）的结合。该协同策略展现出最优性能：
- 气体转化率飙升 ：在超声波（300 W）与鼓泡协同下，10分钟内的甲烷转化量比单独鼓泡和单独超声波分别提高3.84倍和3.05倍。
- 生长速率倍增 ：水合物平均生长速率比单独鼓泡和单独超声波分别提高4.4倍和5.2倍 ，气体转化率提升77.5%至80%。

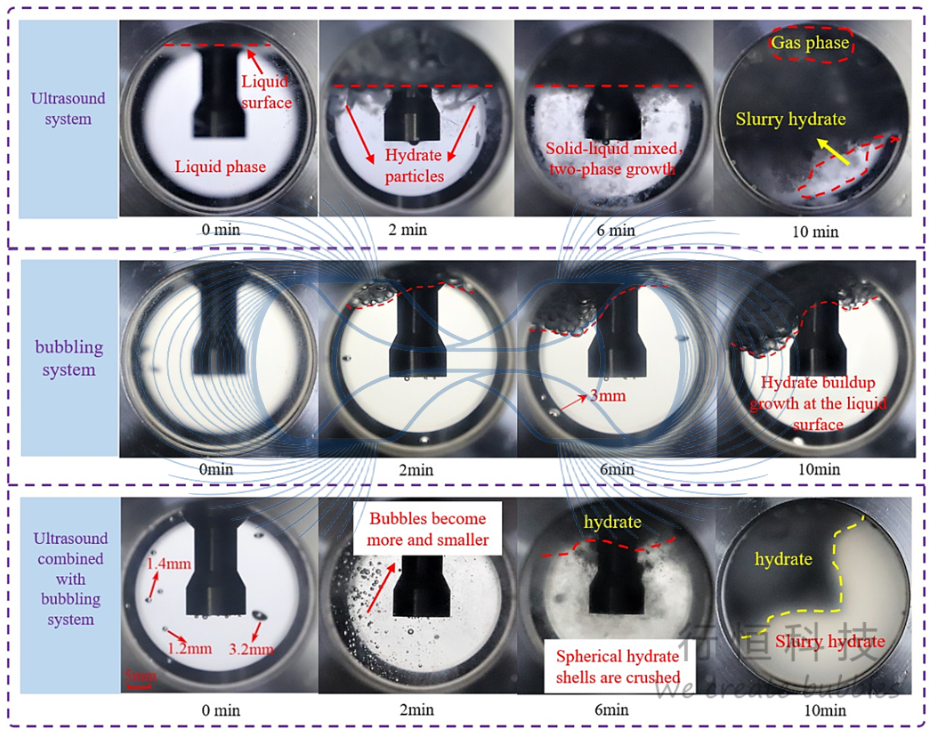

- 形成浆状水合物 ：可视化观察发现，超声波将鼓泡产生的大气泡破碎成更小、更多的气泡，同时将已形成的球状水合物壳破碎，最终在液相中形成了具有流动性的浆状水合物，这为水合物的输运与提取提供了便利（不同时间点的形态演变）：
关键参数优化与机理分析
超声波功率的优化

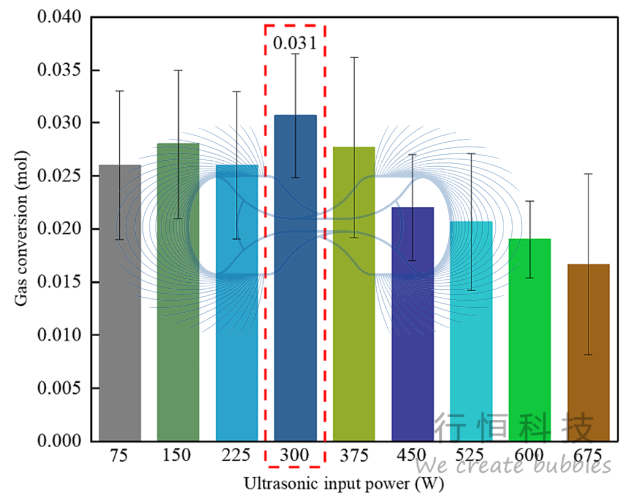

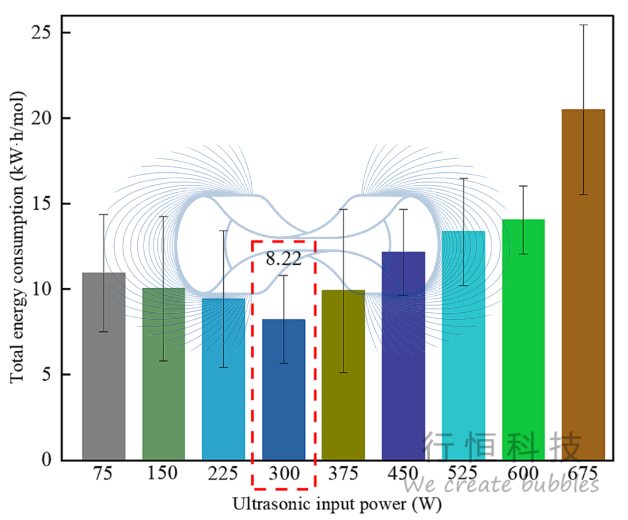

研究明确了超声波功率存在最佳值。对于单一超声波系统，最佳功率为375 W；对于超声波-鼓泡协同系统，最佳功率降至300 W。功率过低则破碎与扰动效果弱，功率过高则产生的热效应会抑制水合物形成（不同超声波功率下的气体转化率与能耗对比详见原文 Fig. 10, Fig. 11）：
协同强化机理
本研究阐明了超声波与气泡协同强化的多重物理机制：
- 界面倍增与破碎 ：超声波的空化与机械效应能将大气泡和已形成的水合物壳破碎成更小的气泡和晶体，极大增加了气液接触面积和二次成核位点。
- 传质强化 ：超声波引起的溶液扰动和微流动显著强化了气液两相间的热量与质量传递。
- 成核驱动 ：微气泡和超声波空化气泡的内压高，其溃灭时产生的压力梯度为水合物成核提供了强大的附加驱动力。
技术优势与结论
- 效能卓越：超声波-鼓泡协同策略是促进甲烷水合物生长最有效的方法，在气体转化率和生长速率上均实现数量级提升。
- 机理清晰：通过可视化实验，从微观层面揭示了气泡破碎、晶体分散、浆状形成等关键过程。
- 应用前景明确 ：该技术不仅解决了水合物形成速率慢的难题，其产生的浆状水合物更为水合物储能、储运技术的工程化应用提供了创新思路。
- 设备支撑 ：上海行恒科技的LF-1500微气泡发生器为研究提供了稳定的微气泡源，是验证微气泡协同效应的关键设备。
本文数据来源：Fuel 360(2024) 130483.
源文献链接 ：https://doi.org/10.1016/j.fuel.2023.130483
研究团队：郑州轻工业大学、大连理工大学等联合团队。
产品官网：nanoscientific.cn/
查看更多行恒科技设备的详细技术参数与产品手册
公司官网：http://www.xhtec.cn
了解行恒科技完整产品线、行业解决方案与最新案例
#甲烷水合物#LF-1500#超声波#微纳米气泡#鼓泡#协同强化#快速成核#浆状水合物#行恒科技
