【电子架构】特斯拉 Etherloop + TTPoE 混合通信架构深度拆解
在 2026 年 CES 展上，特斯拉 FSD V14 展现出的拟人化决策与毫秒级反应，其底层功臣正是 Cybertruck 搭载的 Etherloop（环形以太网） 与 TTPoE（特斯拉定制以太网传输协议） 架构。这套架构彻底颠覆了"堆砌线束"的旧思维，通过底层协议的重构，实现了车内通信的"光速"响应。
一、 Etherloop 环网：48V 架构下的"神经中枢"

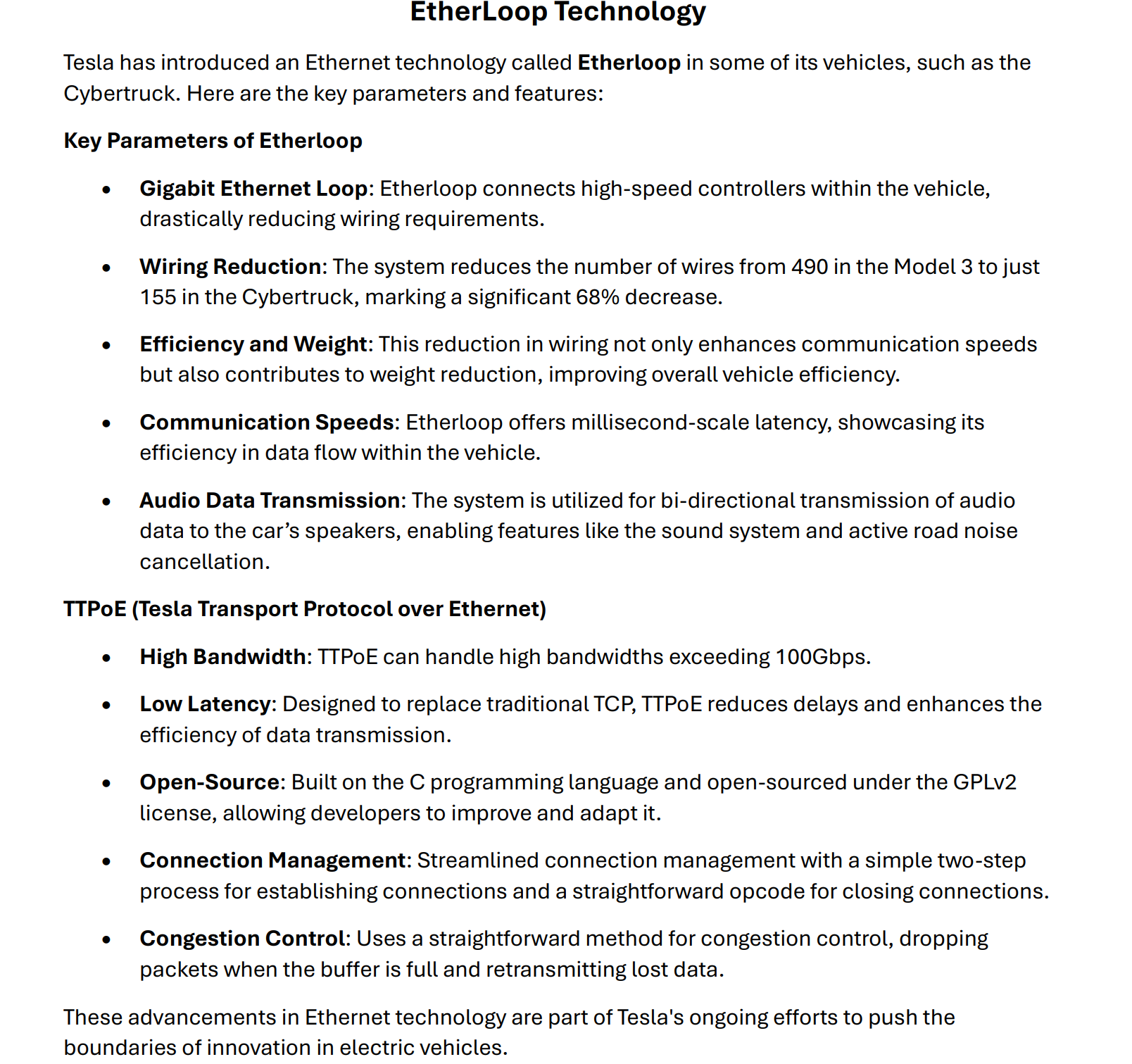

Etherloop 是 Cybertruck 控制骨干网的物理表现。它不是简单的以太网升级，而是将通信、供电、控制三者深度耦合的产物。

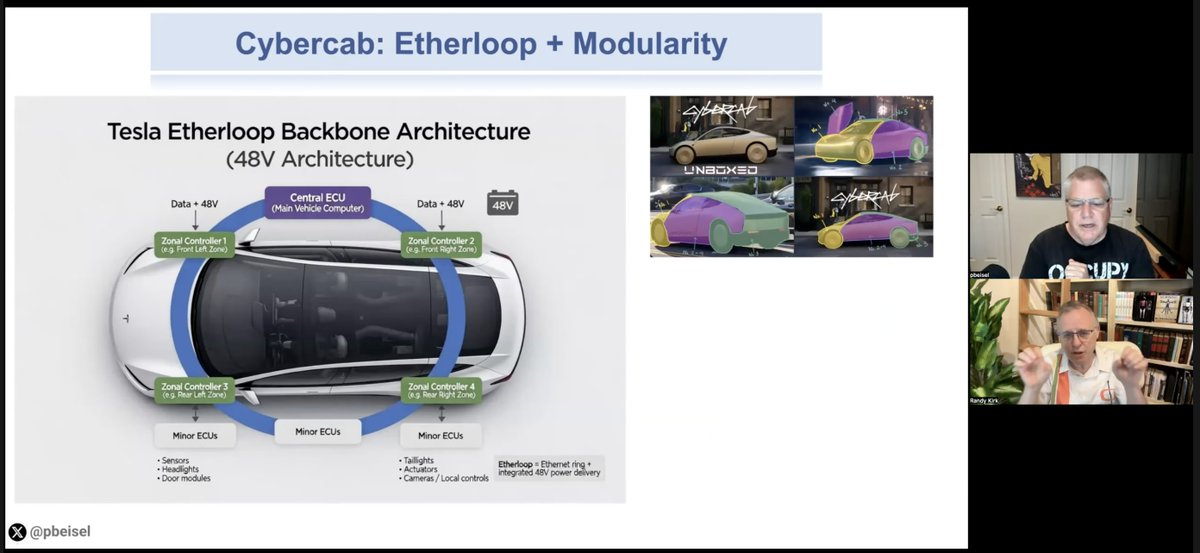

1. 千兆双向环网：零切换冗余
-
物理拓扑： 环网连接了左区域控制器（Left ZCU）、右区域控制器（Right ZCU）、后区域控制器（Rear ZCU）以及双系统 Autopilot ECU。
-
高可用性： 不同于传统星型拓扑，环网具备天然的**"自愈"能力**。当某一段线缆物理断裂（如碰撞受损），数据会在微秒内自动切换至反向路径传输。这种"双向馈送"机制是 L4 级智驾对转向、制动控制的最底层保障。
2. 48V 与 Etherloop 的深度耦合
-
线束革命： 48V 系统将电流降低到原来的 1/4，允许使用更细的导线。特斯拉将 48V 电源线与千兆屏蔽双绞线集成在极简线束中。
-
减重奇迹： 整车线束从 Model 3 的 3km 缩减至 Cybertruck 的不足 1.5km。即便节点数增加，线束总重量仍下降了 70\\%。
3. 多功能音频隧道 (Audio over Ethernet)
- ANC 实时性： 传统的降噪需要专用线束，而 Etherloop 利用其极低的抖动特性，直接承载高保真音频。通过环网收集路噪传感器数据，并在扬声器发出抵消波形，延迟控制在 \\mu s 级，实现了顶级的整车静谧性。
二、 TTPoE 协议：从 Dojo 下放的"传输怪兽"
如果说 Etherloop 是骨架，那么 TTPoE (Tesla Transport Protocol Over Ethernet) 就是其灵魂。它是特斯拉彻底抛弃传统通信软件栈、迈向"纯硬化"协议的标志。

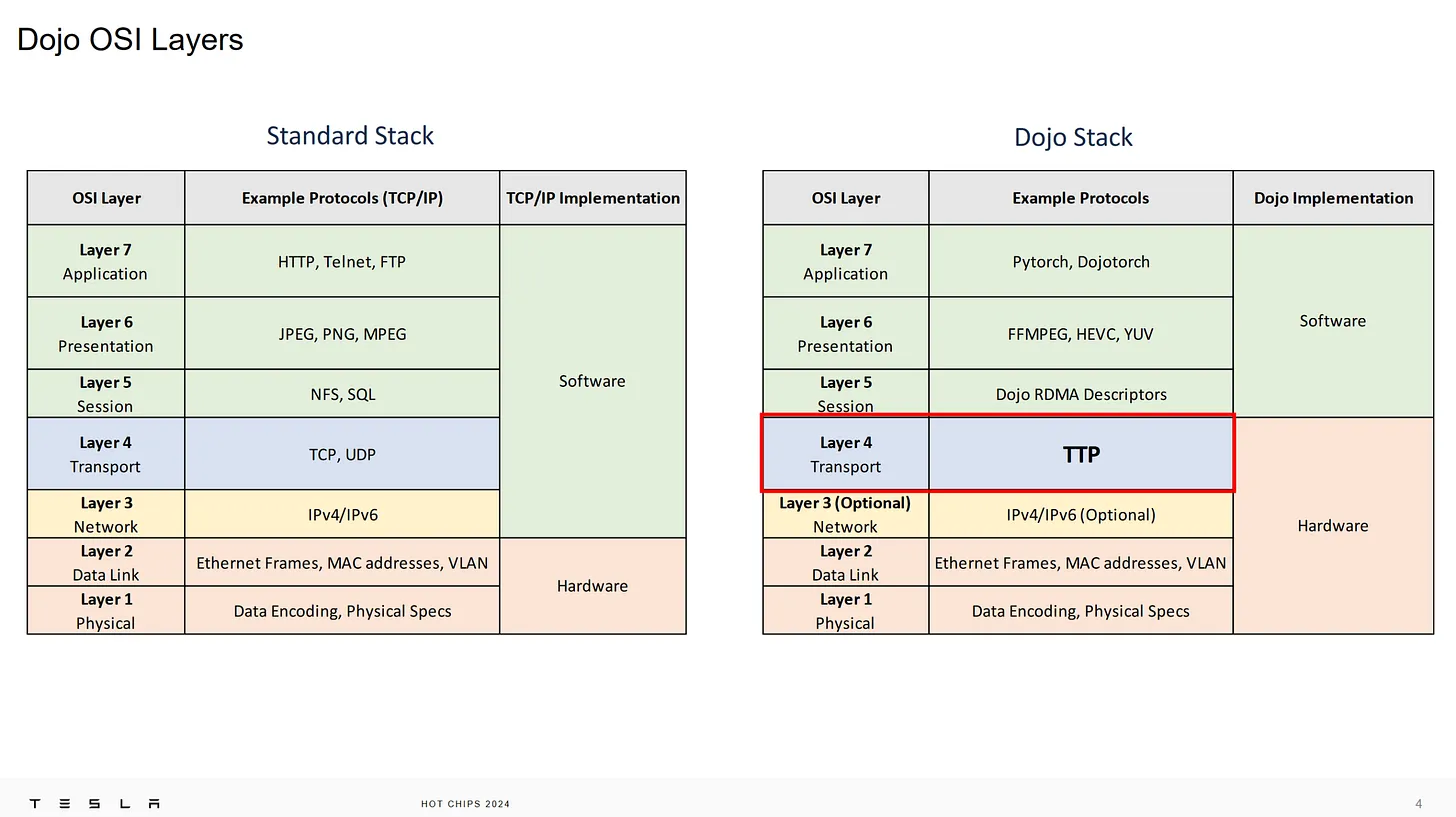

1. 彻底去 IP 化：跳过 CPU 的"零拷贝"
-
技术逻辑： 传统的 TCP/IP 协议栈需要 CPU 参与复杂的封包、拆包和校验，这会产生不可控的系统中断和延迟。
-
TTPoE 突破： 特斯拉将传输层协议直接在 硬件（NIC/ASIC） 中实现。数据直接从网卡写向内存（DMA），无需经过操作系统内核。这意味着 FSD 芯片在处理感知数据时，延迟从 ms 级跃升至 \\mu s 级。
2. 确定性传输：告别"网络拥塞"
-
静态配置： 区别于 TCP 的动态滑动窗口，TTPoE 采用静态分配缓冲区。每一路控制指令（如转向、加速）都有预留的"专属车道"。
-

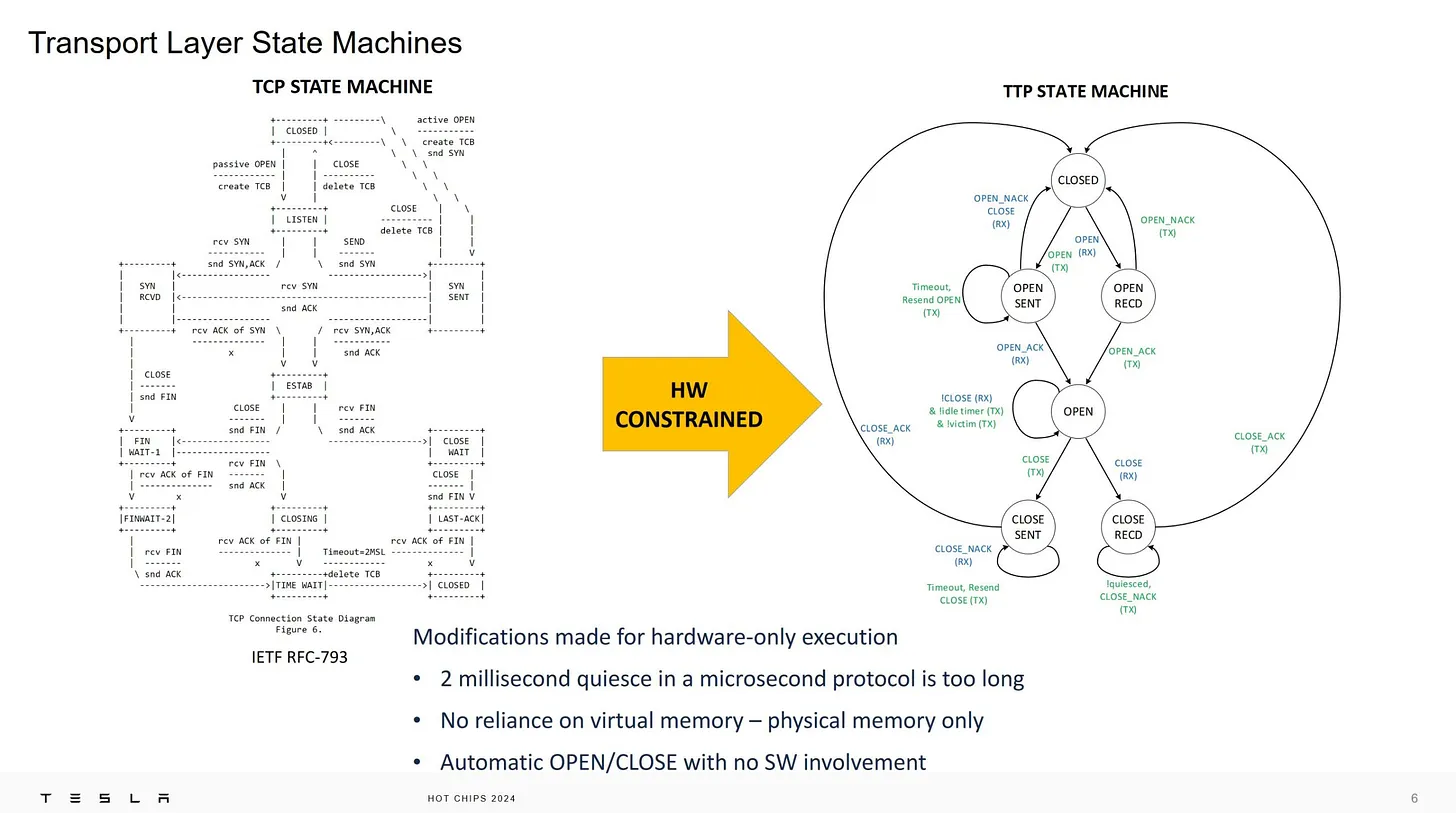

无握手协议： 删除了 TCP 复杂的三次握手。在车载这种高质量、固定拓扑的闭环网络中，直接通过单一操作码建立连接，最大化带宽利用率。
三、 混合架构：场景化分层设计
特斯拉并没有盲目全车推行以太网，而是基于"第一性原理"进行了场景匹配：
| 通信方式 | 承载业务 | 技术特点 |
|---|---|---|
| Etherloop + TTPoE | 动力控制、转向、制动、安全气囊 | 硬实时、ASIL-D 级冗余、极低延迟 |
| Standard Ethernet | 车云交互 (OTA)、娱乐系统、诊断 | 高带宽、兼容性强、支持标准协议 |
| LVDS / Coaxial | 高清摄像头视频流 | 原始数据无损传输、抗干扰能力强 |
| LIN / CAN-FD | 极少数简单外设 (如后视镜调节) | 极低成本、成熟稳定 |
1. 首次渗透高压三电系统
特斯拉最具前瞻性的举动是将电池管理系统 (BMS) 和电机控制器挂在以太网节点上。这打破了行业内"动力系统必用 CAN/CAN-FD"的魔咒，让动力电池的细微波动能以千兆速率被中央大脑感知，为超长续航和动态动力分配提供了数据基础。
四、 核心技术总结：自主定义通信规则
特斯拉 Cybertruck 的通信架构本质上是**"软件定义汽车"向"硬件定义协议"的深层回归**。
-
技术护城河： 绝大多数车企仍在使用博通或马维尔的通用以太网芯片和标准协议栈，而特斯拉通过自研 TTPoE 协议，掌握了定义车内数据流"红绿灯"的权力。
-
架构协同： Etherloop 与 48V Zonal 架构的结合，标志着汽车电子从"零件组装"进入了"系统级芯片化（SoC at Vehicle Level）"时代。
💡 专家视角：FSD V14 的通信底座
没有这套微秒级的通信架构，FSD V14 就像是一个大脑反应极快但神经传导迟钝的巨人。TTPoE + Etherloop 确保了从摄像头捕捉图像到刹车卡钳抱死，整个链路的延迟低于人类神经传导的 1/10。
