Ai8051 独立按键控制LED实验
一、实验目标
- 用板载 K1~K4 独立按键，控制对应 LED1~LED4 亮灭
- 掌握：按键消抖、按键扫描、IO口配置、模块化编程

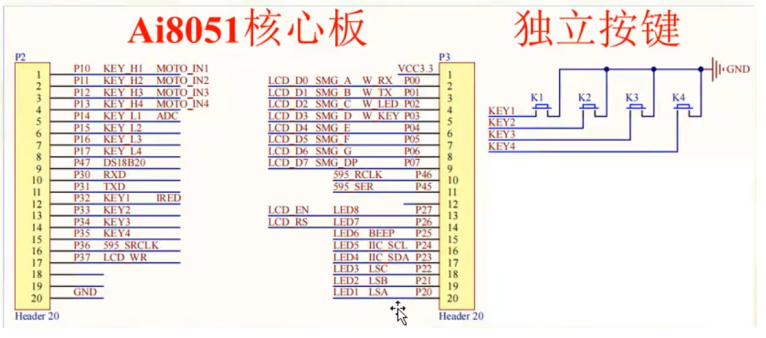

二、硬件电路（原理图）
- 按键：P3.2、P3.3、P3.4、P3.5（低电平有效）
- LED：P2.0、P2.1、P2.2、P2.3
- 按键按下 → IO口为 低电平（0）
三、AiCube 配置步骤
-

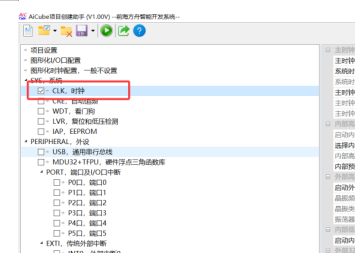

开启系统时钟
- 主时钟：内部高速 IRC
- 系统时钟：40MHz
-

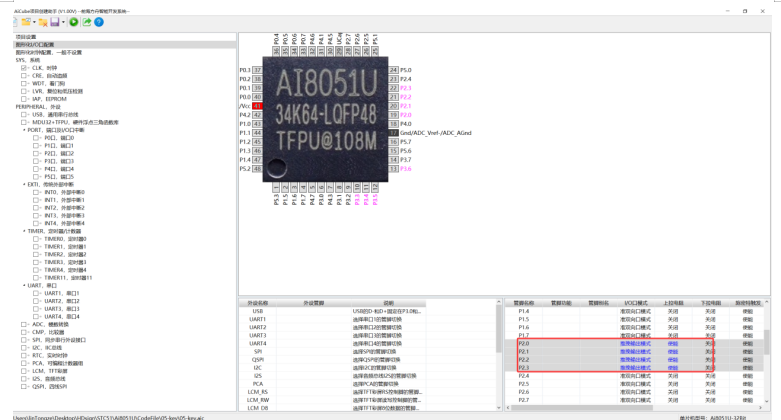

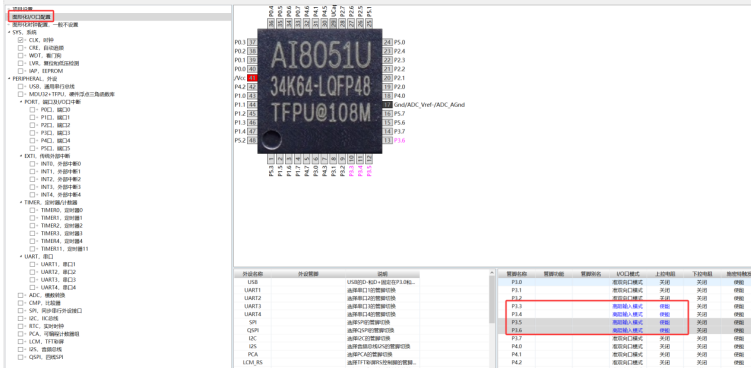

图形化IO配置
- 按键端口（P3.2~P3.5）：设为 上拉输入
- LED端口（P2.0~P2.3）：设为 推挽输出
-

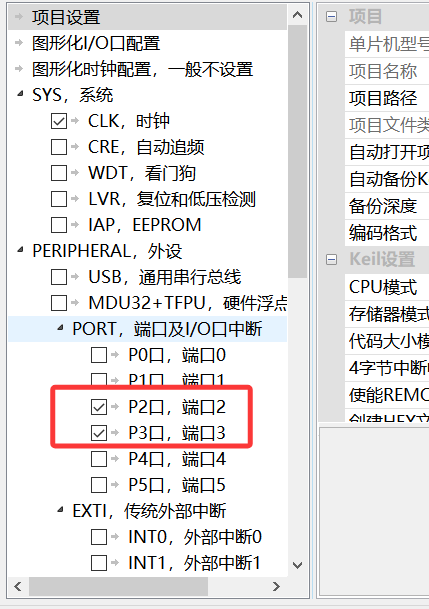

勾选启用 P2、P3 端口
四、完整代码（逐行注释）
1. key.h（按键头文件）
c
#ifndef _KEY_H // 防止头文件重复包含（条件编译）
#define _KEY_H
#include "config.h" // 包含系统配置头文件（Ai8051自动生成，含IO/时钟定义）
// 按键引脚定义（根据实际硬件修改，此处为示例：K1~K4对应P3.2~P3.5）
#define KEY1 P3_2 // 定义KEY1为P3.2引脚
#define KEY2 P3_3 // 定义KEY2为P3.3引脚
#define KEY3 P3_4 // 定义KEY3为P3.4引脚
#define KEY4 P3_5 // 定义KEY4为P3.5引脚
// 按键返回值宏定义（增强代码可读性，避免魔法数字）
#define KEY1_PRESS 1 // KEY1按下返回1
#define KEY2_PRESS 2 // KEY2按下返回2
#define KEY3_PRESS 3 // KEY3按下返回3
#define KEY4_PRESS 4 // KEY4按下返回4
// 按键扫描函数声明（mode参数：0=单次扫描，1=连续扫描，此处暂用0）
u8 KEY_Scan(u8 mode);
#endif // 结束条件编译2. key.c（按键驱动）
c
#include "key.h"
/**
* @brief 按键扫描函数（修复版：单次触发，双次消抖+等待松开）
* @param mode：0=单次扫描（按一次只触发一次），1=连续扫描
* @retval 按键值：1=KEY1，2=KEY2，3=KEY3，4=KEY4，0=无按键
* @note 增加"等待松开"+"二次消抖"，解决多次按才生效的问题
*/
u8 KEY_Scan(u8 mode)
{
static u8 key_flag = 1; // 按键状态标记（1=未按下，0=已按下）
u8 key_val = 0; // 临时存储按键值
// 只有按键未按下时，才检测新的按键（防止连触发）
if(key_flag == 1)
{
// 第一步：检测是否有按键按下（低电平有效）
if(!KEY1 || !KEY2 || !KEY3 || !KEY4)
{
delay_ms(10); // 第一次消抖：过滤按下时的机械抖动
// 第二步：二次确认按键确实按下（避免误触发）
if(!KEY1) key_val = KEY1_PRESS;
else if(!KEY2) key_val = KEY2_PRESS;
else if(!KEY3) key_val = KEY3_PRESS;
else if(!KEY4) key_val = KEY4_PRESS;
// 第三步：如果检测到有效按键，等待松开+松开消抖
if(key_val != 0)
{
key_flag = 0; // 标记按键已按下，防止重复检测
// 等待按键松开（核心！解决"多次按才生效"）
while(!KEY1 || !KEY2 || !KEY3 || !KEY4);
delay_ms(10); // 第二次消抖：过滤松开时的机械抖动
return key_val; // 返回有效按键值
}
}
}
// 第四步：所有按键都松开后，重置状态
else if(KEY1 && KEY2 && KEY3 && KEY4)
{
key_flag = 1; // 重置标记，允许下次检测
}
return 0; // 无按键按下，返回0
}3. led.h（LED头文件）
c
#ifndef _LED_H // 防止头文件重复包含
#define _LED_H
#include "config.h" // 包含系统配置头文件
// LED引脚定义（根据实际硬件修改，此处为示例：LED1~LED4对应P2.0~P2.3）
#define LED1 P2_0 // 定义LED1为P2.0引脚
#define LED2 P2_1 // 定义LED2为P2.1引脚
#define LED3 P2_2 // 定义LED3为P2.2引脚
#define LED4 P2_3 // 定义LED4为P2.3引脚
#endif // 结束条件编译4. main.c（主函数）
c
/*******************************************
* 头文件包含
*******************************************/
#include "config.h" // 包含系统配置头文件（由AiCube生成，含时钟/IO初始化）
#include "key.h" // 包含按键驱动头文件（定义按键引脚和扫描函数）
#include "led.h" // 包含LED驱动头文件（定义LED引脚）
/*******************************************
* 项目主函数
* 入口参数：无
* 函数返回：无
* 作用：程序入口，死循环执行按键扫描和LED控制
*******************************************/
void main(void)
{
u8 key_val = 0; // 定义变量存储按键返回值（0=无按键，1~4=对应KEY1~KEY4）
SYS_Init(); // 系统初始化函数（配置时钟、IO口模式等，必须调用）
while(1) // 死循环（单片机程序核心，一直运行）
{
// ========== 按键扫描逻辑 ==========
// 调用按键扫描函数，mode=0 表示【单次扫描】
// 效果：按一次按键只触发一次，必须松开后才能再次触发
key_val = KEY_Scan(0);
// ========== LED控制逻辑 ==========
// 根据key_val的值，执行对应的LED动作
switch(key_val)
{
case KEY1_PRESS: // 如果检测到KEY1按下
LED1 = !LED1; // LED1状态翻转（灭变亮，亮变灭）
break; // 跳出switch，防止case穿透
case KEY2_PRESS: // 如果检测到KEY2按下
LED2 = !LED2; // LED2状态翻转
break;
case KEY3_PRESS: // 如果检测到KEY3按下
LED3 = !LED3; // LED3状态翻转
break;
case KEY4_PRESS: // 如果检测到KEY4按下
LED4 = !LED4; // LED4状态翻转
break;
default: // 默认分支（无按键按下时，不执行操作）
break;
}
// 主循环加短延时（可选）
// 作用：降低CPU占用，避免程序跑飞，不影响按键检测灵敏度
delay_ms(5);
}
}五、关键注释说明
- 静态变量
key_flag：
static u8 key_flag = 1;是单次扫描的核心，静态变量只会初始化一次，按键按下时设为0，松开后重置为1，避免"按一次触发多次"。 - 消抖延时
delay_ms(10)：
机械按键按下/松开时会有5~10ms的电平抖动，必须加延时过滤，否则会误判"没按键"或"多次按键"。 !LED1翻转逻辑 ：
LED1 = !LED1等价于LED1 = (LED1 == 0) ? 1 : 0，实现"按一下亮、再按灭"的效果。
