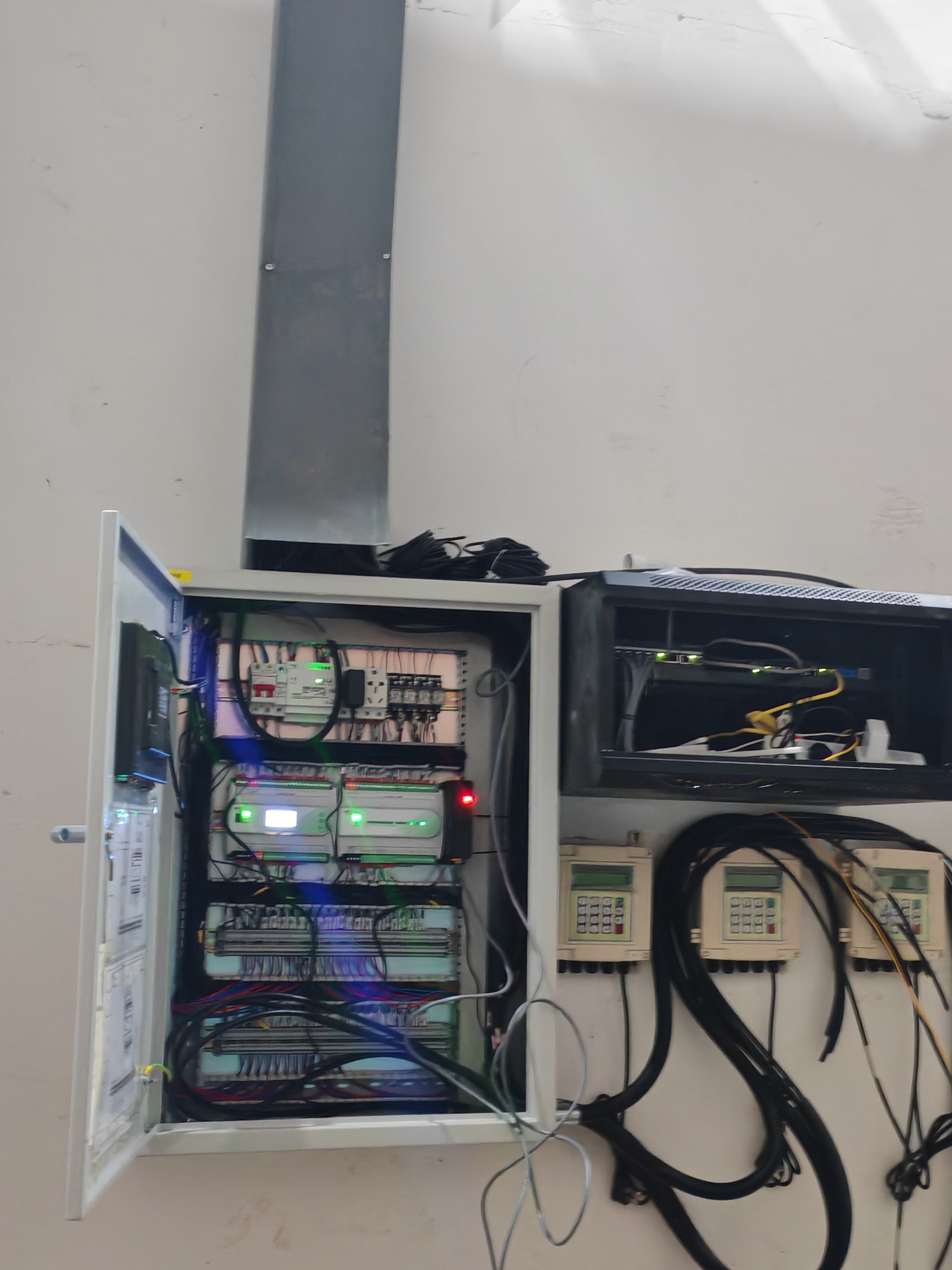

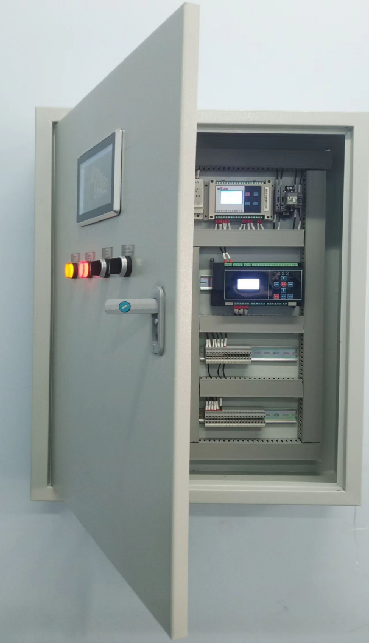

在楼宇自控（楼控）系统中，DDC（直接数字控制器）控制箱作为核心控制单元，承担着前端设备信号采集与指令输出的关键作用，其与前端传感器、执行器、设备控制箱的线缆连接，直接决定系统控制精度、运行稳定性及使用寿命。线缆选型需结合设备类型、信号特性、敷设环境等因素，遵循"信号匹配、抗干扰、环保合规"的原则，以下详细说明各类连接场景的线缆类型及应用要求。
DDC控制箱与前端传感器的线缆连接，核心是保障检测信号的精准传输，按传感器信号类型分为模拟量和数字量两类。模拟量传感器（如温度、湿度、压力、CO₂传感器，输出4-20mA或0-10V信号），因信号微弱易受电磁干扰，必须选用屏蔽线缆，优先采用环保型RYYP屏蔽软线，替代传统含氯RVV线缆，既符合绿色建筑标准，又能提升抗干扰能力。无需供电的无源模拟量传感器，选用RYYP 2×1.0mm²；需要供电的主动式传感器，选用RYYP 4×1.0mm²。
数字量传感器（如压差开关、水流开关、防冻开关），信号为开关量，抗干扰能力较强，可选用非屏蔽环保RYY线缆降低成本。无源开关量传感器选用RYY 2×1.0mm²，特殊多参数传感器（如VOC、PM2.5传感器）需结合设备型号确定芯数，常见4芯或6芯，模拟量输出时需选用屏蔽型RYYP线缆，避免盲目套用固定规格。
DDC控制箱与前端执行器的线缆连接，需匹配执行器控制类型和功率需求，优先选用RYY环保线缆或红、蓝、黄三色BV硬线，便于区分线序。开关型执行器（如开关型风阀、水阀执行器），仅实现开/关控制，选用RYY 3×1.5mm²；带运行状态反馈功能的，需增加1芯反馈线，选用RYY 4×1.5mm²。
调节型执行器（模拟量控制，输出0-10V/4-20mA信号），需同时传输电源、调节信号和反馈信号，且易受干扰，必须选用RYYP 4×1.5mm²屏蔽线缆。线缆线径可根据敷设距离调整，50米内可选用1.0mm²，大功率执行器选用2.5mm²，常规执行器1.5mm²即可满足需求，无需过度选用粗线径造成浪费。需注意，楼控施工仅负责220V及以下线缆敷设，380V及以上强电线缆由机电专业负责。
DDC控制箱与设备控制箱的线缆连接，无固定规格，需根据控制需求灵活选型，优先选用RYY环保线缆或适合长距离敷设的KVV控制硬线。若仅实现设备启停、故障反馈、运行状态监测，选用RYY 4×1.5mm²或KVV 4×1.5mm²；增加手自动切换控制时，需增加1芯线缆，选用RYY 5×1.5mm²，具体需结合设备控制箱端子定义确定。
此外，自带通讯接口且支持Modbus等标准协议的设备（如冷热源、配电机组），无需敷设控制线缆，仅需选用RVSP 2×1.0mm²双绞屏蔽通讯线，即可实现DDC控制箱的信号读取与控制，大幅简化施工流程，禁止用非双绞屏蔽线替代，避免通讯中断。
施工中需注意，屏蔽线缆需单端接地（通常在DDC控制箱端），避免两端接地产生环流；长距离敷设（超过100米）需增大线径，防止信号衰减。线缆敷设需符合规范，避免与强电电缆近距离并行，做好标识，预留足够余量，确保连接可靠。合理选用线缆，既能保障楼控系统稳定运行，又能降低施工和维护成本，实现系统高效节能管控。
