LP3783A是一款高性价比原边反馈（PSR）控制芯片，专为5V/2.1A（10.5W）充电器及适配器设计。该芯片内置850V高耐压功率三极管，采用SOP-7封装，支持恒压（CV）恒流（CC）双模式控制，是六级能效电源方案的理想选择。
该芯片可直接替代聚元微PL3378C、德普DP3773E等同类方案，在保持性能优势的同时提供更好的成本控制和供货稳定性。

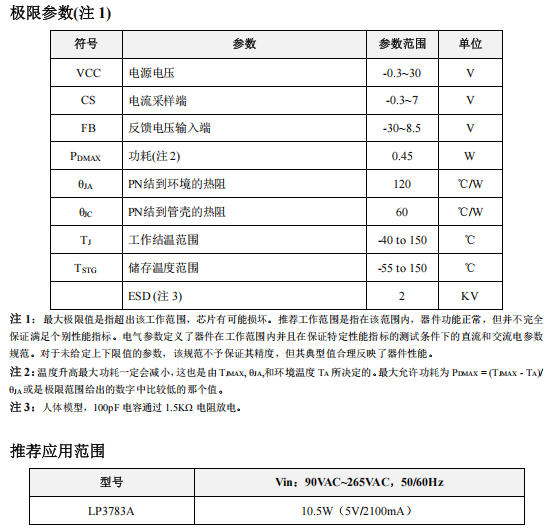

核心特点
| 特性 | 参数/说明 |
|---|---|
| 输出功率 | 10.5W（5V/2.1A） |
| 输入电压 | 90VAC~265VAC全电压范围 |
| 内置功率管 | 850V高压BJT，无需外置MOS |
| 待机功耗 | ≤75mW |
| 封装形式 | SOP-7 |
| 能效等级 | 满足六级能效标准 |
技术优势：
-
谷底开通机制：提升系统转换效率，降低开关损耗
-
特有输出线损补偿：自动补偿线缆压降，保证终端电压精度
-
超低启动电流：仅需1μA启动电流，降低启动电阻功耗
-
完善保护功能：OVP、OCP、OTP、短路保护、开路保护（Hiccup模式）

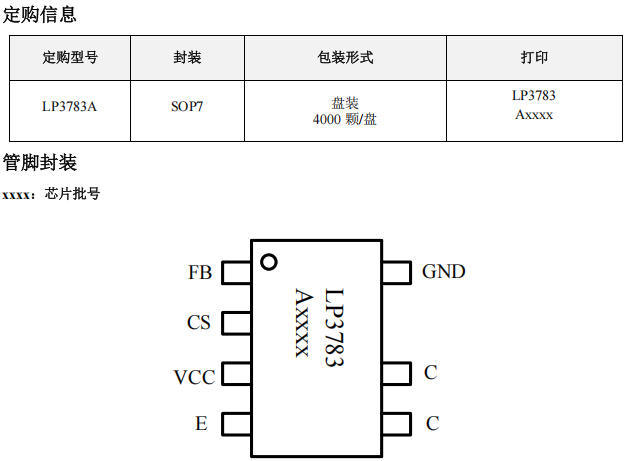

管脚封装与定义
| 管脚号 | 名称 | 功能描述 |
|---|---|---|
| 1 | FB | 反馈电压输入端，连接辅助绕组分压电阻 |
| 2 | CS | 电流采样端，采样电阻接CS与GND之间 |
| 3 | VCC | 芯片电源，需就近接旁路电容（通常4.7μF） |
| 4 | E | 内置功率三极管发射极 |
| 5,6 | C | 内置功率三极管集电极（双引脚增强散热） |
| 7 | GND | 芯片地 |

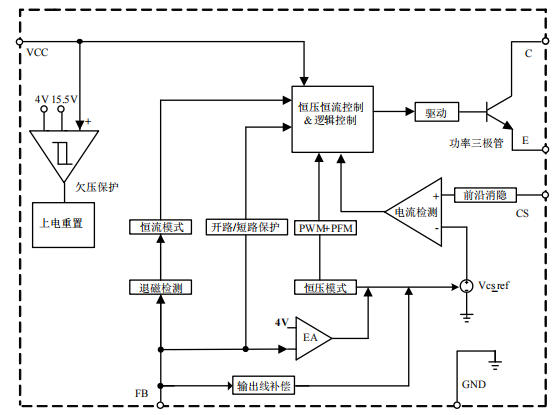

内部结构框图解析
LP3783A内部集成了完整的电源管理系统：
工作原理简述：
芯片通过检测辅助绕组电压（FB脚）实现恒压控制，通过检测CS脚电压实现恒流控制。系统工作在断续模式（DCM），利用退磁检测实现谷底开通，提升效率。

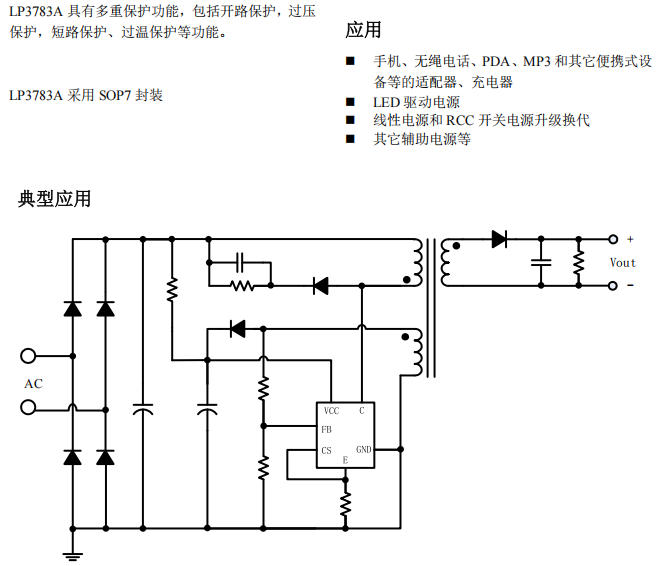

典型应用电路
5V/2.1A充电器典型应用
关键外围元件选型建议：
-
启动电阻：1.5MΩ~2MΩ，平衡启动时间与功耗
-
VCC电容：4.7μF/25V，靠近芯片引脚放置
-
CS采样电阻：根据输出电流计算，RCS=2×IOUT×NS500mV×NP
-
FB分压电阻：上拉100kΩ，下拉20kΩ（典型值），根据变压器匝比调整
竞品替代对比
| 参数 | LP3783A | PL3378C | DP3773E |
|---|---|---|---|
| 制造商 | 芯茂微 | 聚元微 | 德普微 |
| 内置BJT耐压 | 850V | 850V | 850V |
| 输出功率 | 10W | 10W | 10W |
| 封装 | SOP-7 | SOP-8 | SOP-7 |
| 待机功耗 | ≤75mW | <100mW | <100mW |
| 线损补偿 | 有 | 有 | 有 |
| 兼容性 | 标准 | 可替代LP3783A | 可替代LP3783A |
替代说明：LP3783A与PL3378C、DP3773E在功能上完全兼容，但需注意：
-
PL3378C为SOP-8封装，PCB布局需调整
-
反馈电阻网络参数可能需要根据具体变压器匝比微调
-
CS采样电阻值需按公式重新计算确认
设计要点与PCB Layout建议
关键设计注意事项：
-
VCC旁路电容
-
必须紧靠VCC（Pin3）和GND（Pin7）引脚
-
推荐4.7μF/25V X7R陶瓷电容
-
-
FB引脚布局
-
分压电阻靠近FB引脚放置
-
走线远离变压器原边绕组开关节点，避免干扰
-
-
地线处理
-
CS采样电阻功率地线尽可能短
-
采用星型接地：采样地、芯片地、母线电容地单点汇合
-
-
散热设计
-
增大C引脚（Pin5/6）铺铜面积
-
利用PCB铜箔辅助散热，降低芯片温升
-
-
EMI优化
-
减小功率环路面积（原边绕组-BJT-母线电容）
-
次级环路（绕组-整流管-输出电容）同样需紧凑布局
-
应用场景
-
便携式设备充电器：手机、蓝牙耳机、充电宝（5V/2A规格）
-
小功率适配器：机顶盒、路由器、智能家居设备供电
-
LED驱动电源：小功率恒流LED照明
-
电源升级换代：替代传统线性电源和RCC自激式开关电源
