西门子S7-200 SMART PLC污水监测系统设计：上位机以太网通讯与触摸屏可视化配置

一、行业痛点：市政污水监测中S7-200 SMART的通讯困境

在市政污水管网监测、污水处理厂终端监测领域，西门子S7-200 SMART系列PLC因性价比高、运行稳定，被广泛用于污水pH值、溶解氧、浊度、流量等参数的采集与控制，是中小型污水处理设备的核心控制单元。随着市政污水数字化管理推进，要求实现"管网全覆盖、数据全联网、运维全远程"，传统S7-200 SMART的通讯局限成为制约升级的关键：

· S7-200 SMART本体无以太网接口，仅靠RS485口进行通讯，无法直接接入市政污水大数据平台；

· 传统PPI/Modbus RTU通讯速率较低，在多因子监测场景下，数据刷新延迟超过10秒，无法满足市政监测"实时监控"需求；

· 部分偏远监测点采用DTU 4G传输，不仅流量成本高，且在地下管网、偏远区域信号薄弱，数据断传现象频发，影响监测准确性；

· 现场调试繁琐，运维人员需携带笔记本电脑，逐个监测点通过串口连接PLC，调试效率低，且人工成本居高不下。

如何在不更换现有S7-200 SMART PLC、不影响设备正常运行的前提下，实现以太网高速通讯，打通市政污水监测的"数据孤岛"，成为市政环保部门及运维企业的核心需求。捷米特（JMT）ETH-S7200-JM01以太网通讯处理器，凭借"即插即用、透明传输、双网口分流"的优势，成功解决上述痛点，应用于多个市政污水监测项目。

二、项目概况：市政污水管网终端监测系统改造

· 用户：山东某市政环保运维公司

· 监测因子：pH值、溶解氧（DO）、浊度、污水流量、悬浮物（SS）

· 控制核心：西门子S7-200 SMART CPU222 AC/DC/Relay（6ES7 212-1BD23-0XB8）

· 通讯桥梁：捷米特ETH-S7200-JM01以太网通讯处理器

· 上位平台：市政污水大数据监测平台+组态王KingView 7.5

· 现场交互：步科Kinco MT4403T触摸屏

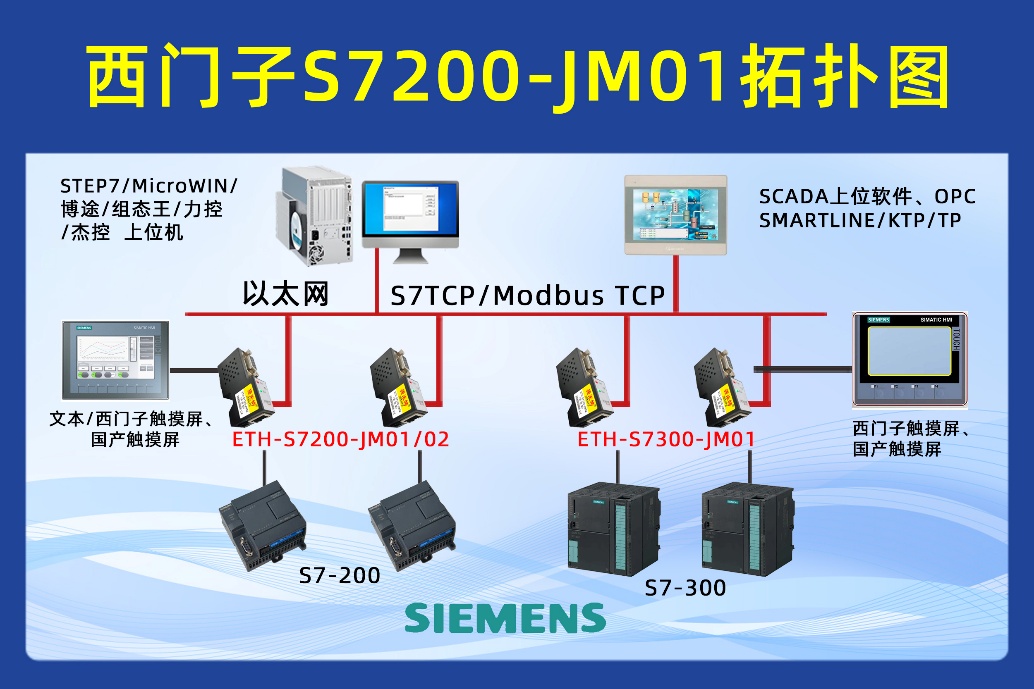

· 网络拓扑：工业百兆交换机（中兴ZXR10 2950-24T）→光纤→市政中控中心→大数据监测平台

三、方案设计：双网口独立运行，兼顾本地与远程

ETH-S7200-JM01模块内置两个独立RJ45以太网端口，集成工业级交换芯片，可分别连接上位机大数据平台与现场触摸屏，实现"远程数据上传"与"本地操作控制"双独立运行，无需额外配置交换机，简化布线，降低施工成本。具体方案如下：

· Port 1（NET1）：连接工业百兆交换机，IP地址设置为192.168.5.100/24，启用Modbus TCP Server模式，端口号502，供市政污水大数据平台及组态王软件轮询数据；

· Port 2（NET2）：直接连接步科Kinco MT4403T触摸屏，IP地址设置为192.168.6.1/24，采用西门子S7 TCP通讯协议，通过Kinco HMIware组态软件完成配置；

· X1 9P母口：插入S7-200 SMART CPU222的Port 0端口，支持PPI协议187.5 kbps自动波特率识别，无需手动设置；

· X2 9P公口：接入原有触摸屏PPI通讯电缆，实现透明桥接，原有触摸屏程序无需修改，直接复用，降低升级成本。

四、实施步骤：12小时完成改造，不影响污水处理

1. 开箱检查：核对装箱清单，确认ETH-S7200-JM01模块×1、3m工业网线×2、导轨卡扣×1、Mini-USB配置线×1、产品合格证及《快速配置手册》齐全，模块外观无破损、接口无松动。

2. 硬件安装：

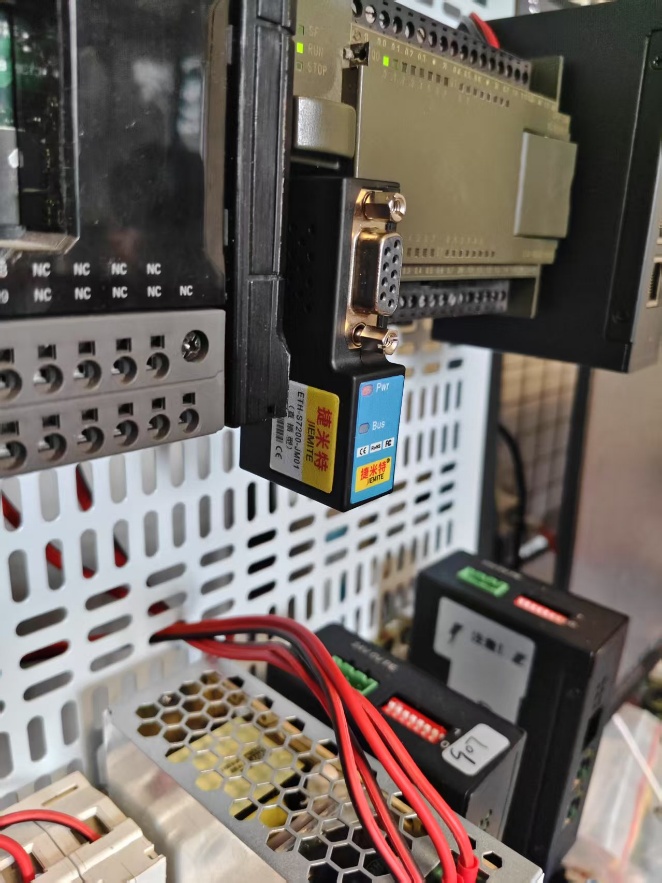

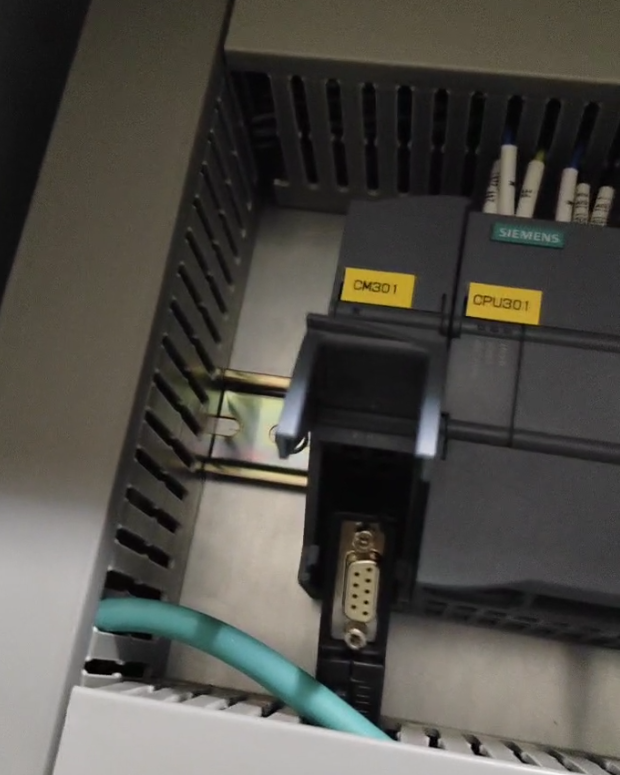

3. 污水处理设备断电后，拔出CPU222 Port 0端口的PPI插头，插入ETH-S7200-JM01模块的X1口，拧紧固定螺丝；

4. 将原有步科触摸屏PPI通讯电缆插入模块X2口，确保通讯可靠；

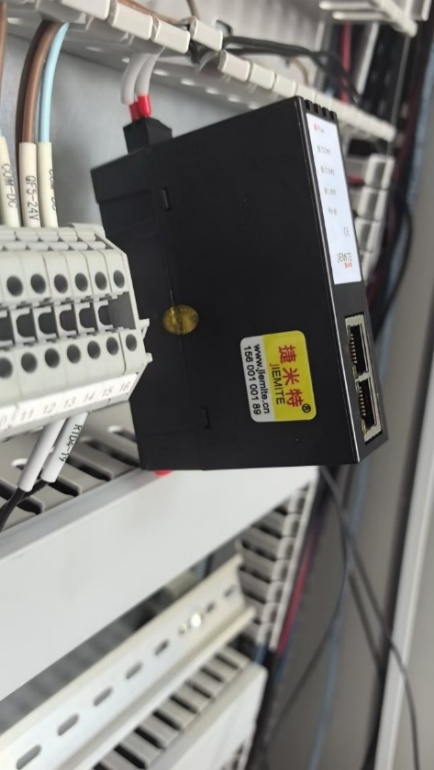

5. 将模块卡入控制柜35mm DIN导轨，模块24VDC电源取自CPU222的传感器电源（功耗＜100mA），无需额外配置独立电源；

6. 通电自检：Pwr指示灯常亮，Link1、Link2指示灯快速闪烁，PPI指示灯每1秒闪烁1次，说明硬件连接正常，设备就绪。

3. 网络参数配置：

4. 用Mini-USB配置线连接模块与电脑，安装并打开JMT Ethernet Config V3.7配置软件；

5. 点击"搜索设备"，软件自动识别模块，读取默认IP地址192.168.1.188；

6. 切换至"端口1"页签，填写市政局域网IP、网关及DNS地址，保存配置；

7. 切换至"端口2"页签，勾选"S7 TCP Slave"选项，自动生成TSAP地址02.00；

8. 点击"下载配置"，5秒后模块自动重启，配置生效。

9. PLC侧无需修改程序：ETH-S7200-JM01采用"透明传输"机制，CPU222仍使用原有Port 0自由口指令，无需调用任何通讯块，也无需进行寄存器映射，原有控制逻辑、监测流程保持不变，不影响污水处理正常运行。

10. 上位机配置：

11. 在组态王KingView 7.5软件中，选择"Modbus TCP"驱动，添加设备IP地址192.168.5.100，站号设为1；

12. 根据HJ212-2025环保标准因子编码，创建寄存器映射表：pH值→40001（VW1000）、溶解氧→40002（VW1002）、浊度→40003（VW1004）、流量→40004（VW1006）；

13. 设置轮询周期30秒，断线重连次数4次，启用数据补传功能，确保监测数据不丢失、不遗漏。

14. 触摸屏升级：

15. 将原步科Kinco MT4403T的PPI通讯项目另存为"以太网版本"；

16. 在Kinco HMIware组态软件的设备向导中，选择"S7-200 SMART TCP/IP"，填入模块Port 2的IP地址192.168.6.1及TSAP 02.00；

17. 原有画面、变量、报警提示、趋势曲线全部复用，仅替换通讯驱动，30分钟即可完成配置。

7. 联合调试：

8. 上位机下发校时指令，PLC时钟与市政大数据平台同步成功，误差≤1秒；

9. 现场模拟pH=7.50、溶解氧=5.0mg/L，Modbus寄存器40001显示0x0750、40002显示0x0005，上位平台实时曲线正常，数据上传延迟＜50ms；

10. 断开工业交换机电源，观察触摸屏独立运行，数据显示正常，操作控制无异常；

11. 恢复交换机供电，模块自动重连，历史数据自动续传，无丢包、错包现象，满足市政监测要求。

五、运行效果：三大价值赋能市政污水监测

1. 数据合规，满足监管要求：HJ212-2025要求市政污水监测数据分钟级上传，ETH-S7200-JM01实际测试Modbus TCP单轮询时间＜50ms，上位平台30秒内可完成全部监测因子采集，数据上传及时、准确，成功通过市政环保部门的专项检查。

2. 运维提效，降低成本：

3. 远程运维：工程师在市政中控室通过VPN即可远程下载、修改PLC程序，无需前往偏远监测点，出差频次减少90%，每年节省人工及差旅费近2万元；

4. 故障快速定位：触摸屏本地报警与上位机短信报警联动，故障响应时间从原来的4小时缩短至30分钟，有效减少设备停机时间，保障污水处理连续运行；

5. 备件通用：模块兼容S7-200 SMART全系列CPU，运维公司无需为不同监测点的PLC储备专用通讯模块，库存SKU减少50%，降低库存成本。

6. 扩展灵活，适配未来升级：后续计划新增污水COD、氨氮监测因子，只需在原有模块寄存器表中追加地址，无需重新布线、修改PLC程序；若未来将S7-200 SMART升级为S7-200 SMART SMART，该模块可直接兼容，有效保护前期投资，降低升级成本。

六、经验小结

本案例成功展示了捷米特ETH-S7200-JM0 1 PPI以太网模块在工业领域的应用价值。通过将西门子S7-200 SMART PLC的PPI通讯转换为以太网通讯，有效解决了传统串口通讯的局限性，提升了系统的可扩展性和远程管理能力

(其他内容配置过程及其他相关咨询可联系杨工。)
