新能源储能行业作为双碳战略下的核心赛道，近年来迎来爆发式增长，储能电池PACK智能制造更是当下增速最快、市场前景最广阔的工业细分领域，工业自动化与工业物联网深度融合，成为储能企业提升产能、保障电池安全、实现全流程数字化管控的核心支撑。某专注储能电池系统研发生产的企业，主打工商业储能电池PACK组装，为适配规模化、标准化生产需求，车间采用汇川PLC管控核心组装设备，却因总线协议不兼容，无法对接现场RS422协议监测设备，严重制约生产效率与产品质量管控。通过部署塔讯TX131-RE-CCIES-RS422总线协议网关，成功实现CC-Link IEFB从站转RS422协议转换，打通设备数据互通与工业物联网数据采集链路，高效解决生产痛点，助力企业实现储能电池PACK智能化、标准化生产。
一、案例项目背景
该企业储能电池PACK自动化生产线核心控制架构分为两大模块：一是电池上料、电芯检测、激光焊接、PACK组装、成品检测等核心制程设备，由汇川 PLC 作为CC-Link IEFB主站集中管控，依托CC-Link IEFB总线协议高速稳定、抗干扰性强的特性，实现多设备同步联动、工艺参数精准调控，是整条产线工业自动化运行的核心单元，保障电池PACK组装精度与生产连续性；二是生产线上的电芯电压检测仪、电池温度传感器、焊接压力变送器、环境温湿度记录仪等关键工艺监测设备，全部采用标准RS422 串口协议，负责实时采集电芯参数、焊接工艺、车间环境等核心数据，这类数据直接决定储能电池的安全性、使用寿命与产品合格率，是生产过程中必须实时监控、全程留存追溯的关键指标。
由于汇川PLC采用CC-Link IEFB现场总线协议，现场监测设备为传统RS422串口协议，两种总线协议底层通讯逻辑互不兼容，PLC无法直接读取RS422设备的实时工艺数据，监测参数只能依靠人工定时抄录，不仅效率低下、易出现人为误差，还无法实现数据实时上传与远程监控。企业计划搭建工业物联网集中监控平台，依托数据采集器实现全流程工艺参数自动采集、远程调控与数据存档，满足储能行业电池安全追溯要求，但协议壁垒导致数据传输链路中断，监控平台无法落地，难以适配储能行业高精度、高安全性的生产管控要求。经过多轮选型与现场测试，企业最终选用塔讯 TX131-RE-CCIES-RS422 总线协议网关，以CC-Link IEFB从站转RS422串口的模式，搭建稳定高效的跨协议数据传输通道。
二、网关核心功能简介

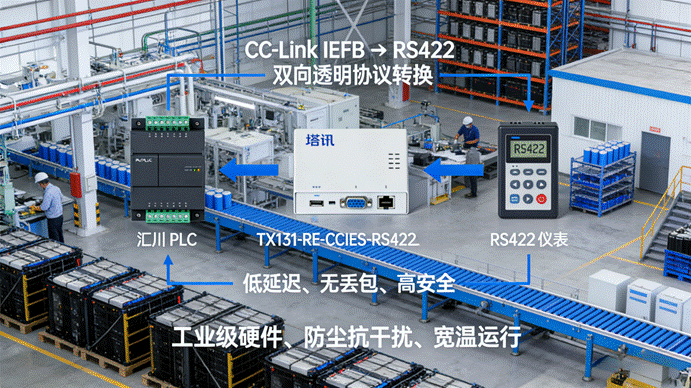

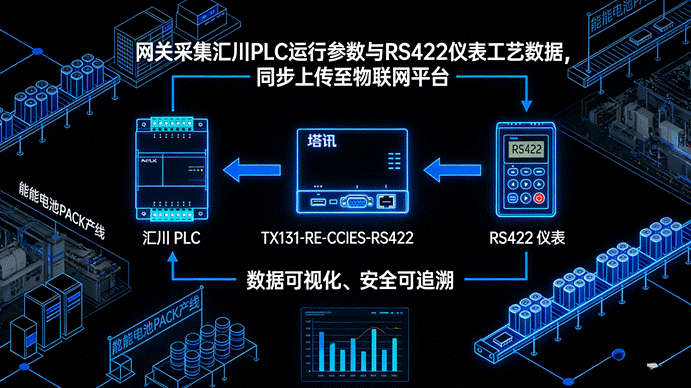

本次应用的塔讯 TX131-RE-CCIES-RS422，是专为工业自动化场景设计的工业网关与智能网关，聚焦CC-Link IEFB与RS422总线协议转换核心需求，适配储能电池PACK产线高速连续、高安全性、高抗干扰的作业要求，具备四大核心功能：一是精准实现CC-Link IEFB从站与RS422串口双向透明协议转换，无需修改汇川PLC程序与RS422设备参数，即可实现PLC与串口设备的双向数据交互，传输延迟低、数据无丢包，契合储能电池高精度、高安全性管控需求；二是内置高性能数据采集器模块，实时采集汇川PLC设备运行参数与RS422仪表工艺数据，同步上传至工业物联网平台，实现全流程数据可视化、可追溯，满足电池安全追溯要求；三是工业级硬件设计，防尘抗干扰、支持宽温运行，适配生产车间复杂工业环境，支持串口数据缓存、断线重连功能，避免关键工艺数据丢失；四是配置操作简便，支持网页端可视化配置，快速完成协议参数匹配与数据点位映射，施工周期短，不影响产线正常生产。

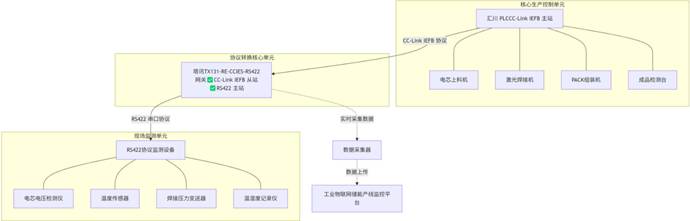

三、系统结构拓扑图
四、现场设备实施配置步骤

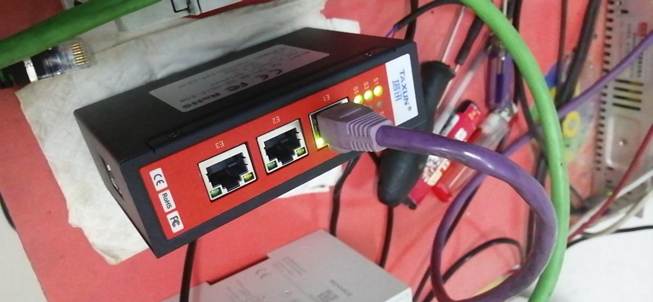

1. 硬件安装与接线：将塔讯TX131-RE-CCIES-RS422网关固定在储能PACK产线PLC控制柜内，远离激光焊接机、大功率电机等干扰源；采用屏蔽RS422串口线缆，将网关RS422端口与电压检测仪、温度传感器等设备采用总线式串联连接，保证通讯稳定；用工业以太网线将网关CC-Link IEFB端口接入汇川PLC的总线接口，接入24V直流工业电源，检查网关电源、总线通讯、RS422通讯指示灯，确认正常亮起后完成硬件部署。

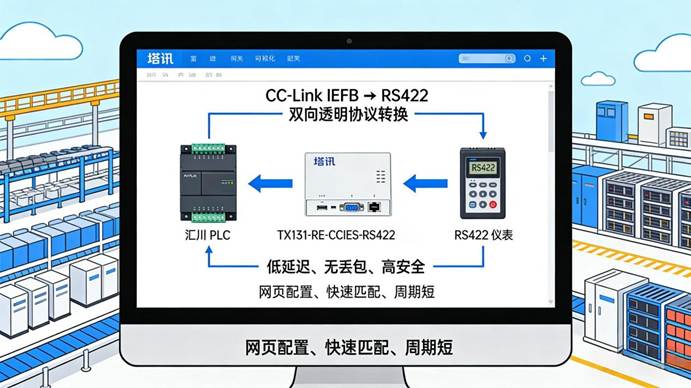

2. 网关参数配置：首先通过网关网页配置界面，设置RS422串口参数，精准匹配现场所有仪表的波特率、数据位、停止位、校验位，确保串口通讯协议完全一致；再将网关CC-Link IEFB侧配置为从站模式，导入对应设备配置文件，匹配汇川PLC的通讯参数与站点地址，避免网络冲突；配置数据映射规则，将RS422设备采集的电压、温度、压力、环境温湿度等参数，映射至PLC对应寄存器，完成参数保存并重启网关生效。
3. 通讯调试与试运行：依次启动汇川PLC、塔讯网关与现场RS422监测设备，通过汇川PLC编程软件监控寄存器数据，测试PLC是否能正常读取各仪表实时数据，验证数据传输准确性；模拟产线正常生产状态，测试串口数据实时回传的稳定性，连续试运行12小时，监控网关运行状态与数据完整性，排查通讯卡顿、数据跳变等问题，确保满足储能电池PACK产线高速连续、高精度生产要求。
五、项目核心痛点
- 协议异构导致数据断层：CC-Link IEFB与RS422总线协议不兼容，汇川PLC无法实时读取工艺监测仪表数据，生产参数依赖人工抄录，数据滞后严重，工艺调控不及时，电池产品一致性差，存在安全隐患。
- 工业物联网升级受阻：缺乏专业物联网网关，数据采集器无法自动抓取关键工艺数据，生产监控平台无法落地，无法实现远程监控与生产数据追溯，不符合储能行业安全管控规范。
- 工业自动化程度偏低：人工监测数据效率低下，人工成本高，且人工干预易导致工艺参数误差，影响电池组装精度，产线整体产能难以提升。
- 运维效率低下：无智能网关远程监控与预警功能，设备故障只能人工排查，故障处理耗时久，产线停机损耗大，运维成本居高不下。
六、项目应用效果
通过塔讯TX131-RE-CCIES-RS422网关的部署应用，彻底解决储能电池PACK产线跨协议通讯痛点，实现工业自动化与工业物联网深度融合：一是打通数据互通链路，汇川PLC实时读取RS422仪表工艺数据，数据延迟降至50ms以内，工艺参数实时精准调控，电池产品一致性大幅提升，安全隐患大幅降低；二是数据采集器自动采集全流程生产数据，工业物联网平台实现远程可视化监控，生产数据全程可追溯，完全满足储能行业安全管控要求；三是工业网关实现无人化数据监测，人工成本降低38%，产线自动化运转效率提升20%；四是设备状态实时监控与故障预警，故障处理效率提升62%，产线有效运转时长提升16%，改造成本低、工期短，无需更换原有设备，快速实现储能产线智能化升级。
七、项目实施前后效果对比
| 对比维度 | 实施前 | 实施后 |
|---|---|---|
| 数据采集方式 | 人工抄录，数据滞后、误差大、难追溯 | 自动实时采集，数据精准、全程可追溯 |
| 产品质量 | 工艺调控滞后，一致性差、安全隐患高 | 实时精准调控，一致性达标、隐患消除 |
| 生产监控 | 无远程监控，数据无法追溯 | 工业物联网平台可视化，远程管控 |
| 运维与成本 | 人工排查故障，成本高、停机久 | 远程预警，效率提升62%，成本降38% |
| 智能化水平 | 半自动化，人工依赖度极高 | 全流程工业自动化，智能管控 |
八、案例总结
新能源储能电池制造是当前工业领域中政策扶持力度大、市场增速快、长期发展前景极佳的主流行业，工业自动化与工业物联网是行业高质量发展的核心方向，而总线协议异构导致的设备数据互通难题，是多数储能企业智能化改造的共性痛点。本次案例中，塔讯 TX131-RE-CCIES-RS422总线协议网关作为高性能的工业网关与智能网关，成功实现汇川PLC CC-Link IEFB协议与RS422串口监测设备的双向转换，依托内置数据采集器，打通工业物联网数据传输链路，既解决了跨协议通讯难题，又帮助企业提升产品质量、降低运维成本、满足安全追溯要求，改造成本低、实施便捷，完全适配储能行业生产特性。
该方案不仅适用于新能源储能电池PACK生产场景，还可广泛推广至医药、物流、通用工业自动化等多个领域，能够快速适配各类PLC与串口设备的跨协议通讯需求，助力各类工业企业打破协议壁垒，低成本推进数字化、智能化转型，成为工业物联网落地、工业自动化升级的关键支撑设备。
