产品概述

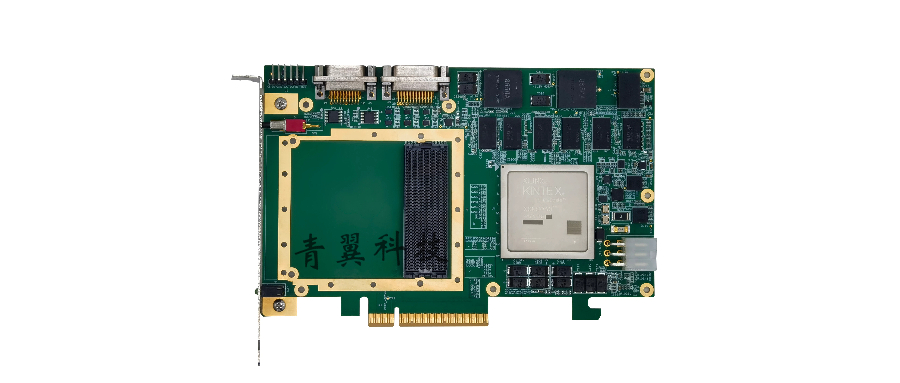

PCIE702A-2 是一款基于 PCIE 总线架构的 KU115 FPGA 高性能 数据预处理平台，该平台具有 1 个 FMC+（HPC）接口，1 路 PCIe x8 主机接口，该平台采用 Xilinx 的高性能 Kintex UltraScale 系列 FPGA 作为实时处理器，实现 FMC 接口数据的采集、处理、以及各个接口之 间的互联。板载 2 组独立的 72 位 DDR4 SDRAM 大容量缓存。
该平台通过搭载不同的 FMC 子卡，可快速搭建起基于服务器的 数据采集、实时处理、高性能存储的硬件平台。可广泛应用于雷达与 中频信号采集、视频图像采集等场景。
技术指标
板载 FPGA 实时处理器：XCKU115-2FLVA1517
- 逻辑资源：1451K；DSP 资源：5520 个
- Total Block RAM：75.9Mb；最大分布式 RAM：18360Kb
PCIE 主机接口
- 支持 PCI Expres Gen3 X8@8Gbps/lane 互联；
- 支持 XDMA 控制器，理论带宽高达 64Gbps
- 支持 SG DMA 控制器，支持多通道独立传输
- 支持 Windows/Linux/麒麟操作系统
FMC 接口性能
- 接口标准：FMC+（HPC）接口，符合 VITA57.4 规范
- 高速总线：支持 x16 GTH@16Gbps/lane
- 并行总线：支持 84 对 LVDS 信号（含 4 对时钟信号）
- 配置总线：支持 IIC 总线接口
- 对外供电：+12V/+VADJ/+3.3V 供电，供电功率≥15W
- 对内供电：独立的 VIO_B_M2C 供电（由子卡提供）
动态存储性能
- 存储带宽：2 组独立的 72 位 DDR4 SDRAM，2.4GHz 数据率
- 存储容量：每组 4GByte，总容量 8GByte
其它接口性能
- 支持 4 路异步 RS422 接口，连接至 J30J，速率最大 10Mbps
- 支持 24 路+3.3V GPIO 接口，分成 6 组，每组方向可配置
- 2 片 QSPI Flash 用于 FPGA 的加载，X4/X8 模式，容量 1Gbit
- 支持 1 片 QSPI Flash 用于少量参数存储，容量 512Mbit
- 支持 1Mbit EEPROM 存储器
物理电气与环境特征
- 板卡尺寸：111.15 x 167mm
- 板卡供电：4A max@+12V（±5%，不含给子卡供电）
- 散热方式：风冷散热
- 工作温度：-40°~85°C
- 存储温度：-55°~125°C
软件支持
- 可选集成板级软件开发包（BSP）
- FPGA 的底层接口驱动
- PCIe 总线接口开发以及驱动程序
- 可根据客户需求提供定制化算法与系统集成
应用范围
- 雷达与中频信号处理
- 软件无线电验证平台
- 图形与图像处理验证平台
