青翼科技基于XCVU13P FPGA的4路FMC接口高性能信号处理平台丨嵌入式智能平台 · 通用嵌入式平台丨FPGA信号处理板

产品概述

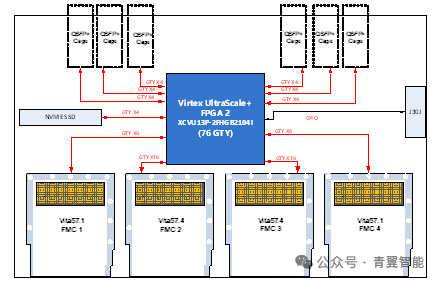

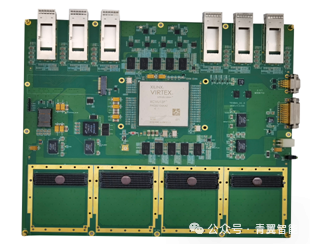

TES641 是一款基于Virtex UltraScale+系列FPGA的高性能4 路FMC接口高性能信号处理平台,该平台采用1片Xilinx的Virtex UltraScale+系列 FPGA XCVU13P 作为信号实时处理单元,该板卡具 有4个FMC子卡接口(其中有2个为FMC+接口),各个节点之间通 过高速串行总线进行互联,该FPGA支持最大32Gbps的高速串行总 线,适用于100G以太网、JESD204B/JESD204C 等高速接口。该产 品支持6个100G光纤接口,支持Aurora/100G 以太网等高速总线 协议,适用于高速光通信互联的场景。

该产品采用嵌入式非标结构,具有优良的抗振动设计、散热性能 和独特的环境防护设计,适用于苛刻环境下的超带宽基带信号处理、 多路AD/DA等同步采集处理等场景。

技术指标

Virtex UltraScale+系列 FPGA 处理器:XCVU13P-2FHGB2104I

  • 逻辑资源:3780K Logic Cells;Total Block RAM:94.5Mbit
  • DSP Slices:12288 个;Peak INT8 DSP:38.3TOP/s;
  • GTY Transceivers:76 个 32.75Gbps;

动态存储性能

  • 支持2组DDR4 SDRAM,每组72位位宽,支持ECC
  • 缓存容量:每组4GByte,总共8GByte;
  • 缓存带宽:数据率2.4Gbps,理论总带宽38.4GByte/s;

FMC接口性能

  • FMC1:支持16路GTY接口,支持38路LVDS接口;
  • FMC2:支持8路GTY接口,支持38路LVDS接口;
  • FMC3:支持8路GTY接口,支持38路LVDS接口;
  • FMC4:支持16路GTY接口,支持38路LVDS接口

其它接口性能

  • 支持6路光纤接口,每路光纤支持100Gbps;
  • 支持1个NVME存储器接口;
  • 支持4路RS422接口,通讯速率最大10Mbps;
  • 支持24路GPIO接口,+3.3V电平标准,方向硬件可配;
  • 支持1个J30J调试接口;
  • 支持1个ATX-6PIN外部供电接口;
  • 支持2片QSPI FLASH用于FPGA的加载,总容量1Gbit;

物理电气与环境特征

  • 板卡尺寸:217 * 290mm
  • 板卡供电:6A max@+12V(±5%);
  • 散热方式:金属导冷+风冷散热
  • 工作温度:-40°~﹢85°C
  • 存储温度:-55°~﹢125°C
  • 工作湿度:5%~95%,非凝结

软件支持

可选集成板级软件开发包(BSP)

  • FPGA底层接口驱动
  • 板级互联接口驱动
  • 基于FMC AD/DA子卡的底层驱动

可根据客户需求提供定制化算法与系统集成

应用范围

  1. 高性能信号处理、大规模逻辑验证
  2. 软件无线电、雷达与基带信号处理
  3. 图像处理、矩阵运算;智能化平台验证
