智能计算产品 · 复微朱雀系列
产品概述

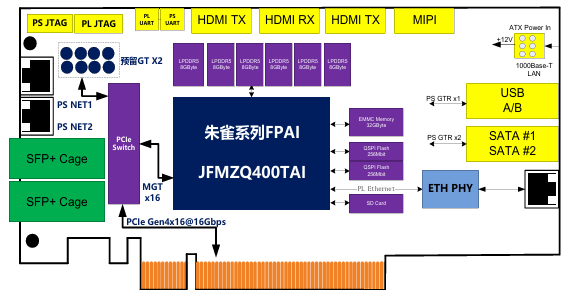

PCIE910 是一款基于 PCIe 总线架构的复旦微朱雀系列 JFMZQ400TAI 智能异构计算平台，JFMZQ400TAI 芯片的PS部分集 成了高性能处理器、总线互联、片上存储器、外部存储器接口、高速 串行 IO（HSSIO）接口和外设，PL 部分集成了丰富的可编程逻辑单 元、DSP和Serdes资源。
该平台提供了高达48GB容量的LPDDR5 SDRAM缓存，提供 了丰富的硬件资源和外部接口，包含 QUAD-SPI FLASH、EMMC、 SD2.0 接口、USB2.0/3.0 接口、PCIe接口、SATA 接口、3路千兆以 太网接口以及HDMI接口等。

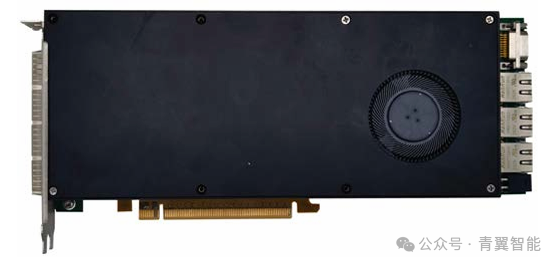

该产品采用了单板设计模式，整板元器件密度高，应用功能丰富， 用户可以根据项目需求，在该产品上验证所需功能，缩短开发周期， 提升产品质量。
技术指标
板载PSOC实时处理器：JFMZQ400TAI
- SOC集成8核处理器@1.5GHz、双核实时处理器@800MHz
- VPU支持4K@120FPS视频编解码
NPU性能
- 集成2个WL170 iCluster+1个高精度计算核心ZG30S iCore
- 1*WL170 iCluster 集成 4 个ZG430 iCore，分布式多核协同
- 128TOPS@INT8.64TFLOPS@FP16.32TFLOPS@TF32
资源与接口性能
- PS支持96GByte LPDDR5X SDRAM缓存
- PS支持2片QSPI Flash，每片容量256Mbit，总 容 量 512Mbit
- PS支持1个TF卡；1片EMMC存储器，总容量32GByte
- PS的MIO支持1个RJ45千兆以太网接口
- PS支持1个TypeC串口、1个EEPROM存储器
- PS的GTR支持1个USB3.0接口、2个SATA 接口、1个网口
- PL的GTY支持1个X16 PCIe接口（通过Switch切换）
- PL的GTY支持1个4K HDMI发送接口（通过Switch切换）
- PL的GTY支持1个4K HDMI接收接口（通过Switch切 换 ）
- PL的GTY支持2个10G SFP+光纤接口（通过Switch切换）
- PL的GTY支持1个FMC扩展接口（通过Switch切换）
- PL端支持1路1080P60 HDMI显示接口；
- PL端支持1路RJ45千兆以太网接口
- PL端支持1路2LANE MIPI接口；
- PL端支持1路TypeC USB转JTAG/UART接口
- 调试接口：1路PS JTAG，1路DAP JTAG；
物理电气与环境特征
- 产品尺寸：111.15 x 290mm
- 产品供电：8A max@+12V；NPU全开最大功耗70W
- 工作温度：-40°~85°C；存储温度：-55°~125°C
- 工作湿度：5%~95%（非凝结）
软件支持
软件以及应用支持
- 算法支持：CAN/RNN/Transformer等
- AI示例DEMO
可根据客户需求提供定制化算法与系统集成
应用范围
- 光电侦查、智能引导、自主决策
- 频谱感知、博弈对抗、人机交互
