ArcGISPro国土超级工具集简介

ARCGIS国土超级工具集历时1年多，目前已更新到V1.8版本，在这1年里博主除了更新该工具之外，也在积极拥抱Esri的新产品--ArcGISPro。有人说Arcmap只是现在，而ArcGISPro才是将来，本人却认为不管现在还是未来，本质上来说两者都是GIS从业者谋生的工具而已，无需一定要分个高下，大家可以根据自己的实际需求，取长补短将两个工具结合到一起使用。只要是对Arcmap已经比较熟悉的朋友，无需多少时日就能熟练使用ArcGISPro。同样，既然学习了对Arcmap的二次开发，对于ArcGISPro的二次开发当然也不能落下，于是ArcGISPro国土超级工具集V1.0就诞生了。这个工具集基本上是1:1复刻了ARCGIS国土超级工具集V1.8，除了一些Pro已经自带有，但Arcmap却没有的工具，如按段提取矢量等。

二、工具集内容简介

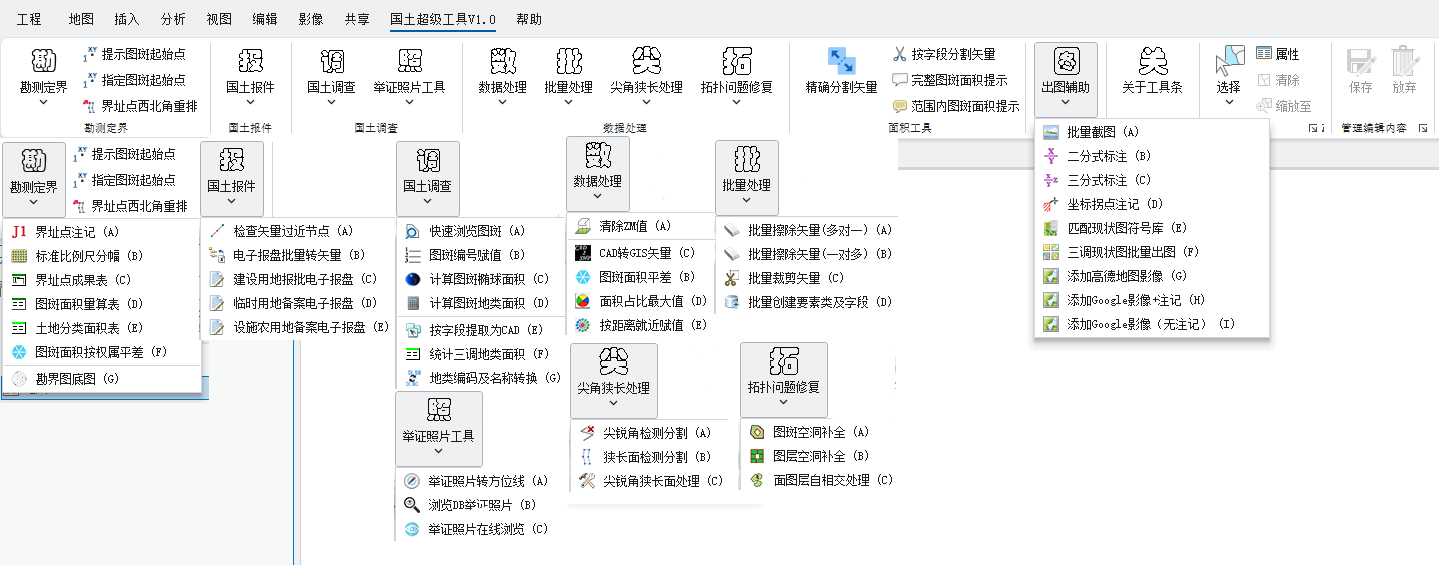

与ARCGIS国土超级工具集一样，本工具集也是主要包含勘测定界、国土报件、国土调查、数据处理、面积工具及出图辅助工具六大类，只是针对Pro的布局样式调整了工具的排列样式而已。

1、勘测定界工具简介

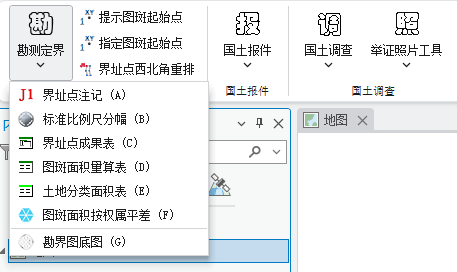

勘测定界工具目前主要包含以下功能：

（1）提示图斑起始点：顾名思义

（2）指定图斑起始点：顾名思义

（3）界址点西北角重排：将图斑的起始点设置到西北角

（4）界址点注记：生成图斑范围线的界址点注记，可以仅标注转折点及进行界址点消隐等

（5）标准比例尺分幅：依据输入矢量范围生成国家标准比例尺分幅矢量，并逐一对每个地块

赋值标准图幅号

（6）界址点成果表导出：可逐地块导表

（7）图斑面积量算表导出：顾名思义

（8）土地分类面积表导出：包含三调现状三大类和国标二级分类两张面积表

（9）图斑面积按权属平差：将地类图斑面积按权属单位的控制面积进行平差

（10）CAD勘界图底图生成：导出以三调地类为基础的勘界图符号填充以及图斑标注样式（可选二分式与三分式）

2、国土报件工具简介

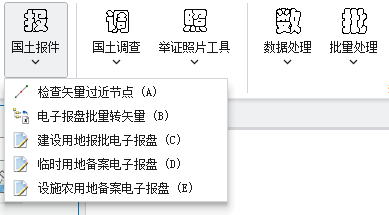

国土报件工具目前主要包含以下功能：

（1）检查矢量过近节点：可选择是否加密过远节点（电子报盘要求点间距不大于70米）

（2）电子报盘批量转矢量：一切标准电子报盘均可转矢量，矢量数据格式取决于选择的工作

空间

（3）建设用地报批电子报盘：每种电子报盘的抬头和地块信息略有差异

（4）临时用地备案电子报盘：每种电子报盘的抬头和地块信息略有差异

（5）设施农用地备案电子报盘：每种电子报盘的抬头和地块信息略有差异

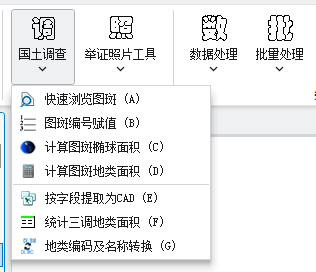

3、国土调查工具简介

国土调查工具目前主要包含以下功能：

（1）快速浏览图斑：免去属性表一条一条点击缩放之烦恼，支持定义查询及按字段排序功能

（2）图斑编号赋值：支持Z字形排序，以及自定义编号前补零位数

（3）计算椭球面积：可解决python计算的成果和一些质检软件计算成果略有差异的问题

（4）计算图斑地类面积：直接更新椭球面积、扣除面积以及图斑地类面积

（5）按字段提取为CAD：支持按属性批量导出需举证图斑（带注记），方便导入奥维地图等

软件开展外业核查工作。

（6）统计三调地类面积：统计变更调查地类面积，支持同口径地类及三大类

（7）地类编码及名称转换：地类编码及地类名称转换字段计算，支持同口径地类

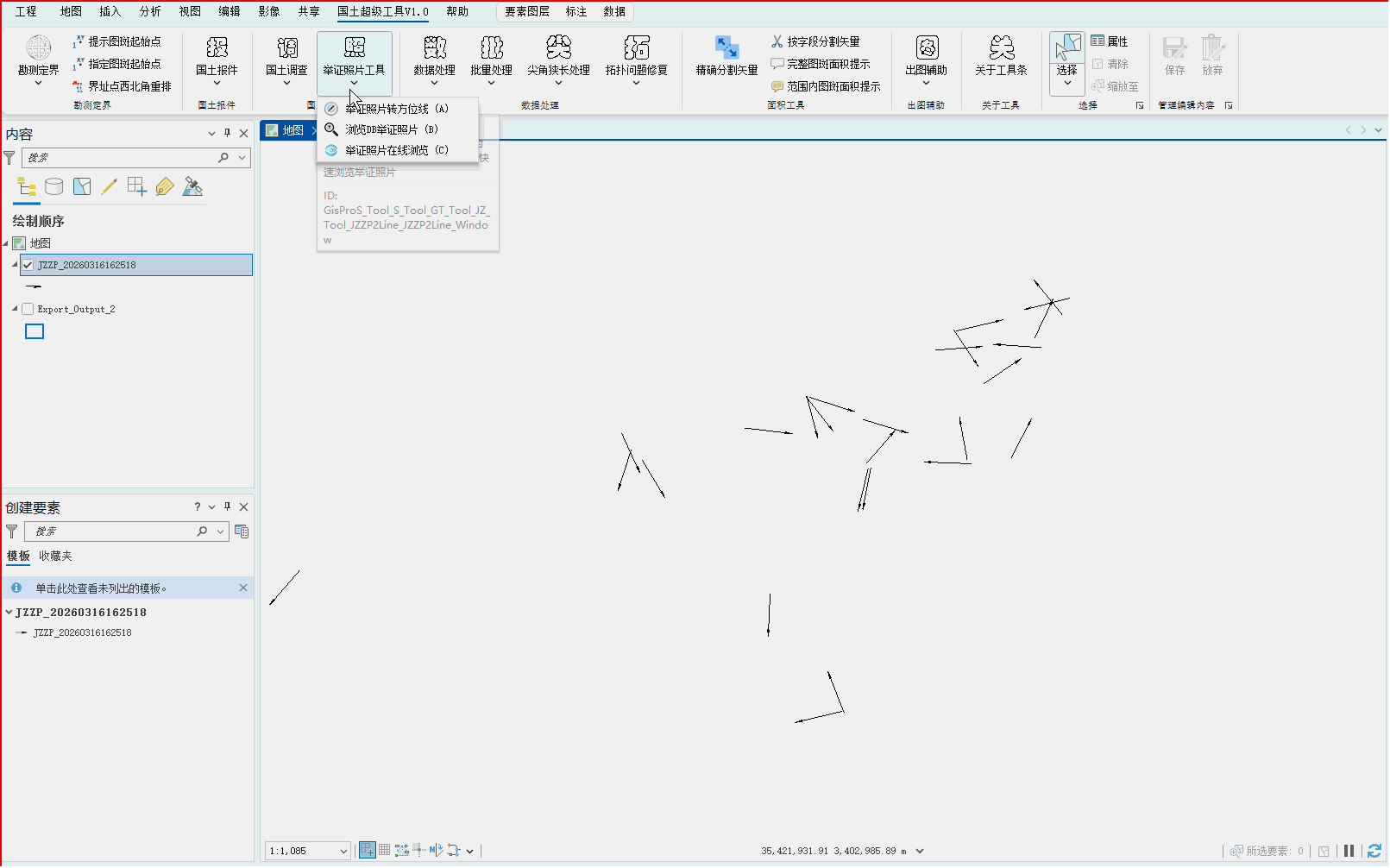

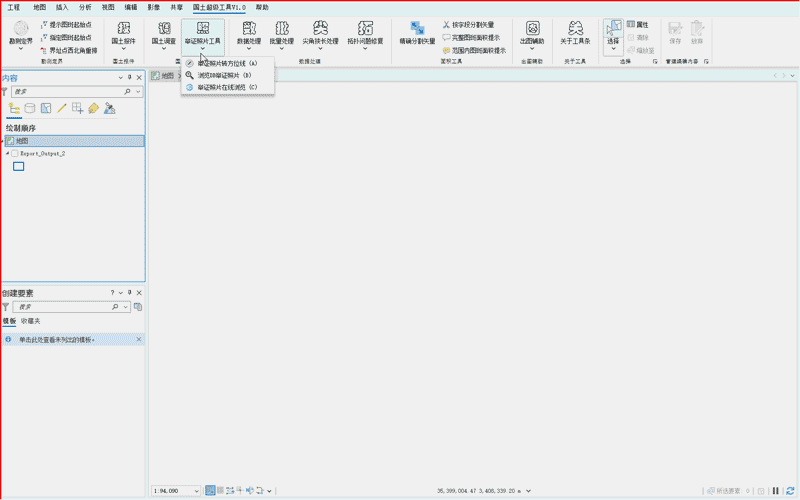

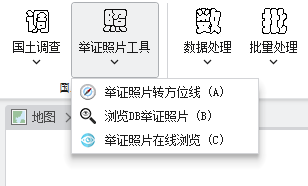

（8）举证照片工具：包含举证DB照片方位线生成工具、方位线照片浏览（依据DB内已下载

照片，针对平台已删除照片的较老DB）和方位线照片在线浏览工具（不要求DB内下载照

片，针对最近举证）

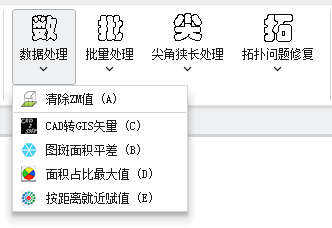

4、数据处理工具简介

数据处理工具目前主要包含以下功能：

（1）清除ZM值：顾名思义

（2）CAD转GIS矢量：可自定义坐标系及检查孤岛图斑

（3）图斑面积平差：对汇总面积不等于原始图斑面积的子图斑进行面积平差

（4）面积占比最大值：返回输入图层与叠加图层相交部分面积占比最大的那个值

（5）按距离就近赋值：根据输入图层内图斑与赋值参照图层内图斑的距离，就近将参照图层

属性赋值给输入图层

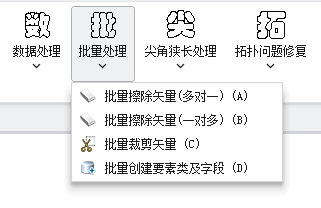

（6）批量擦除：支持多个输入矢量，一个擦除矢量及一个输入矢量，多个擦除矢量

（7）批量裁剪：顾名思义

（8）批量创建要素类及字段：适用于需要结合属性结构描述表创建大量矢量的数据库建设工

作

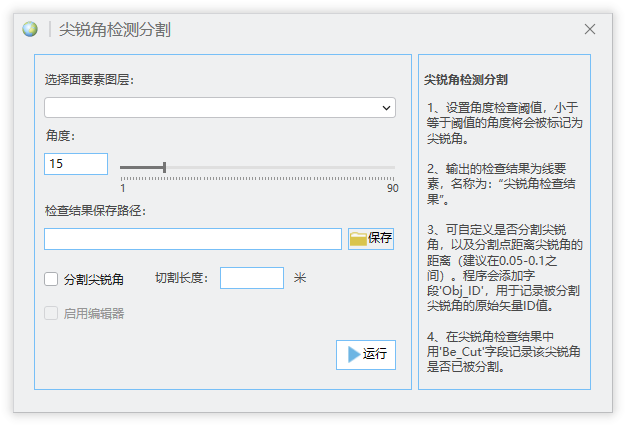

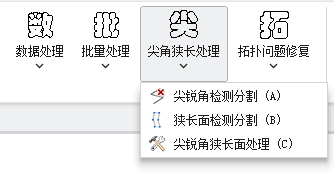

（9）面要素尖锐角检测分割：可自定义尖锐角角度，可选是否自动分割尖锐角，分割距离可

自定义，支持撤销编辑，不担心破坏现有成果

（10）狭长面检测分割：检查并输出面要素矢量小于指定宽度的狭长面检查成果，支持撤销

编辑，不担心破坏现有成果

（11）尖锐角狭长面处理：根据属性权重，合并尖锐角及狭长面至相邻图斑，无相邻图斑则

可以选择删除尖锐角及狭长面

（12）图斑空洞补全：补全图斑内的空洞范围

（13）图层空洞补全：补全图层内，图斑间的空洞范围

（14）面图层自相交处理：去除面图层自相交重叠部分，可自定义是否合并重叠矢量到原图

斑

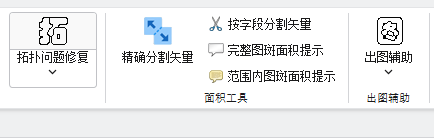

5、面积工具简介

（1）精确分割矢量：分割矢量时，实时提示分割线左右两侧矢量的面积，以便按面积精确分

割矢量

（2）按字段分割矢量：按字段值指定分割份数，均分矢量，支持多图斑

（3）完整图斑面积提示：提示完整图斑的矢量面积或净面积

（4）范围内图斑面积提示：提示所绘范围内图斑的矢量面积或净面积

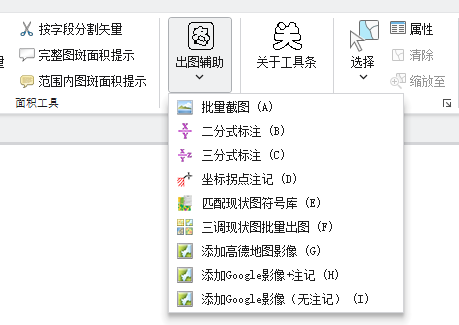

6、出图辅助工具简介

（1）批量截图：逐图斑自动截图，支持定义查询及多种格式的图片类型

（2）二分式标注：实现二分式标注，标注样式可自定义

（3）三分式标注：实现三分式标注，标注样式可自定义

（4）坐标拐点注记：点击按钮，设置注记参数，然后选择注记点并绘制注记方向，自动生成

坐标拐点注记

（5）匹配现状图符号：自动匹配现状图符号样式库，支持同口径地类

（6）三调现状图批量出图：依据项目名称，批量导出A3或A4图幅的三调土地利用现状图

（7）匹配现状图符号：自动匹配现状图符号样式库，支持同口径地类

（8）添加高德地图影像：顾名思义

（9）添加Google影像+注记：顾名思义

（10）添加Google影像（无注记）：顾名思义

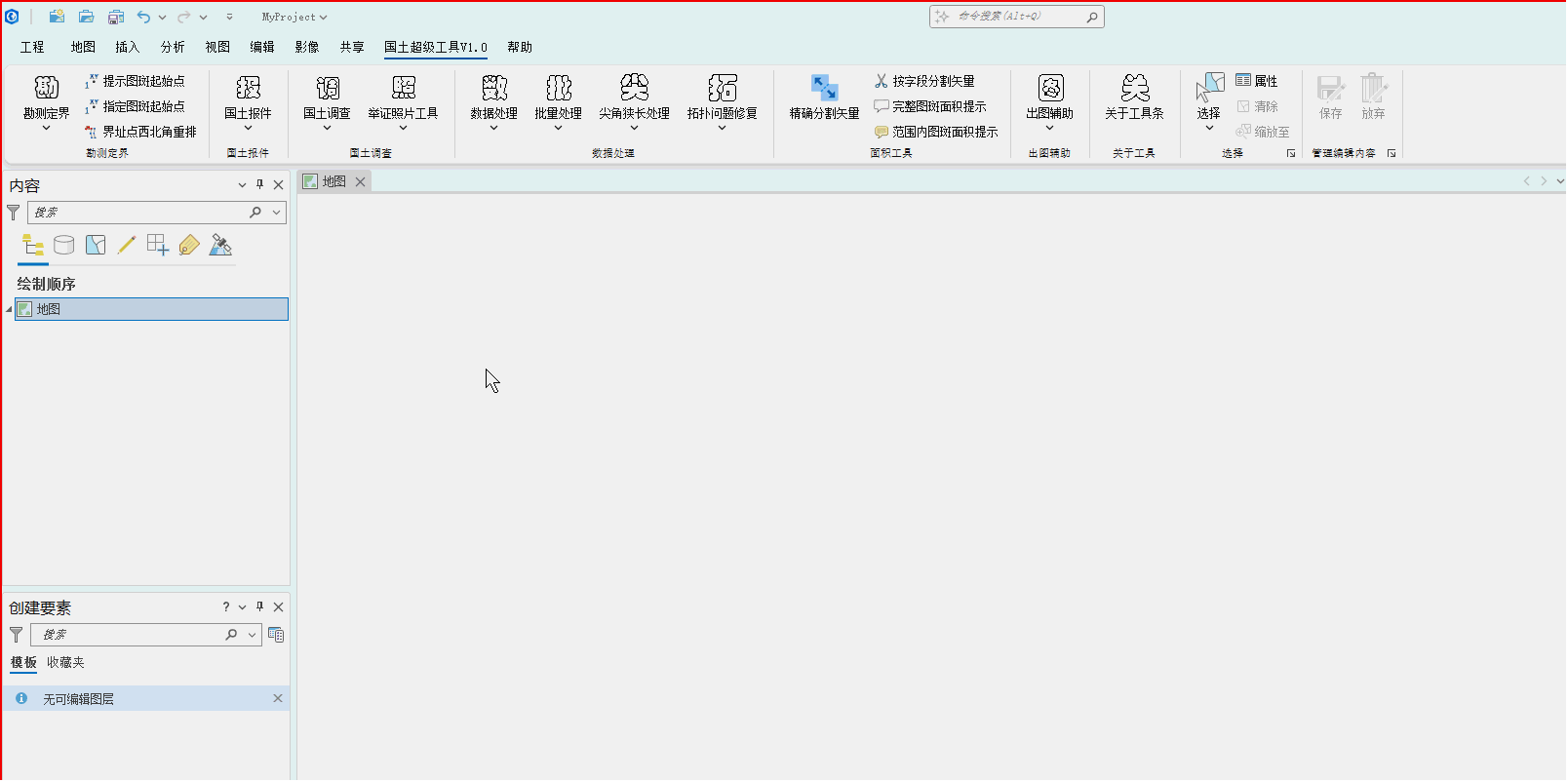

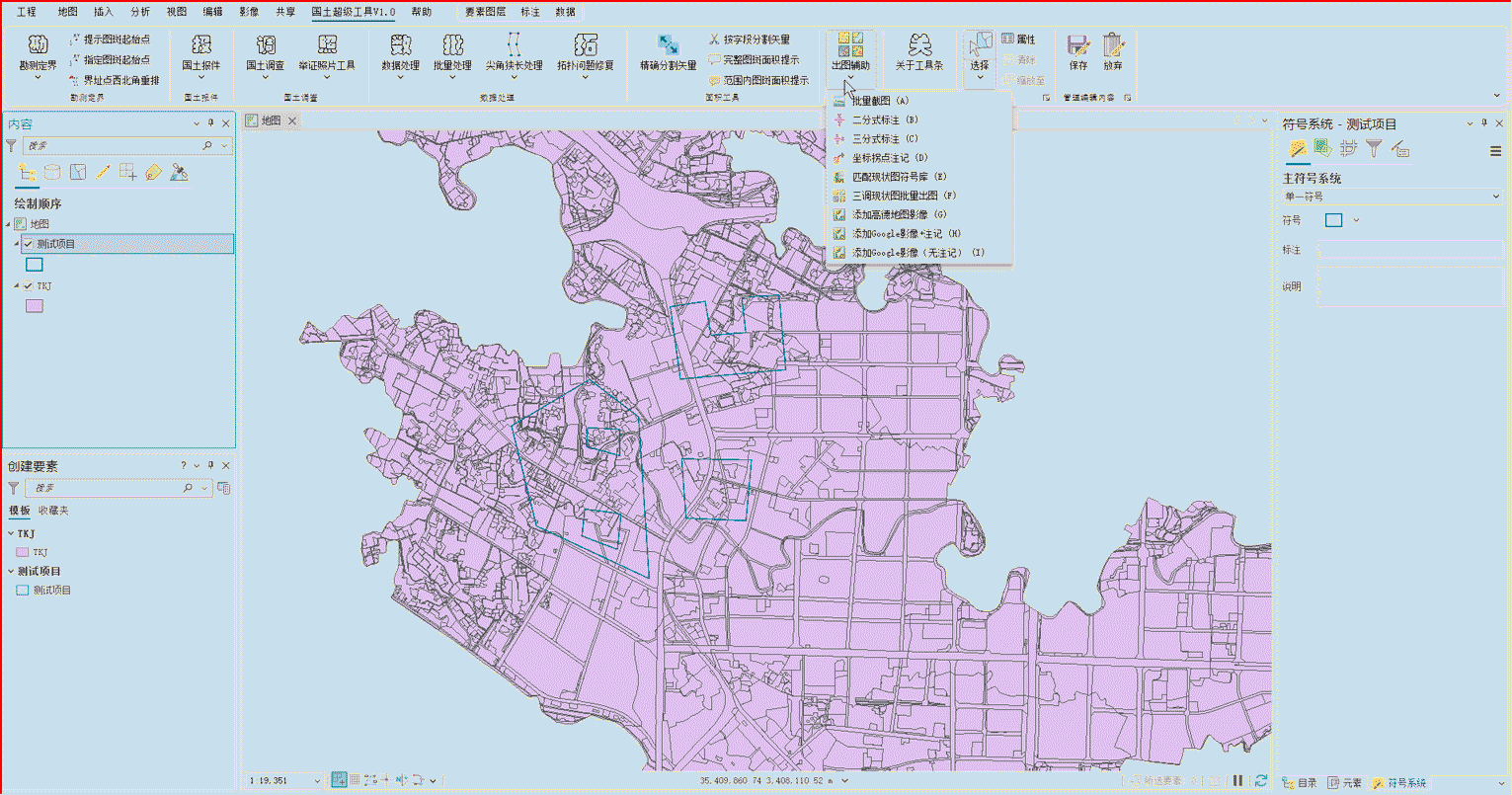

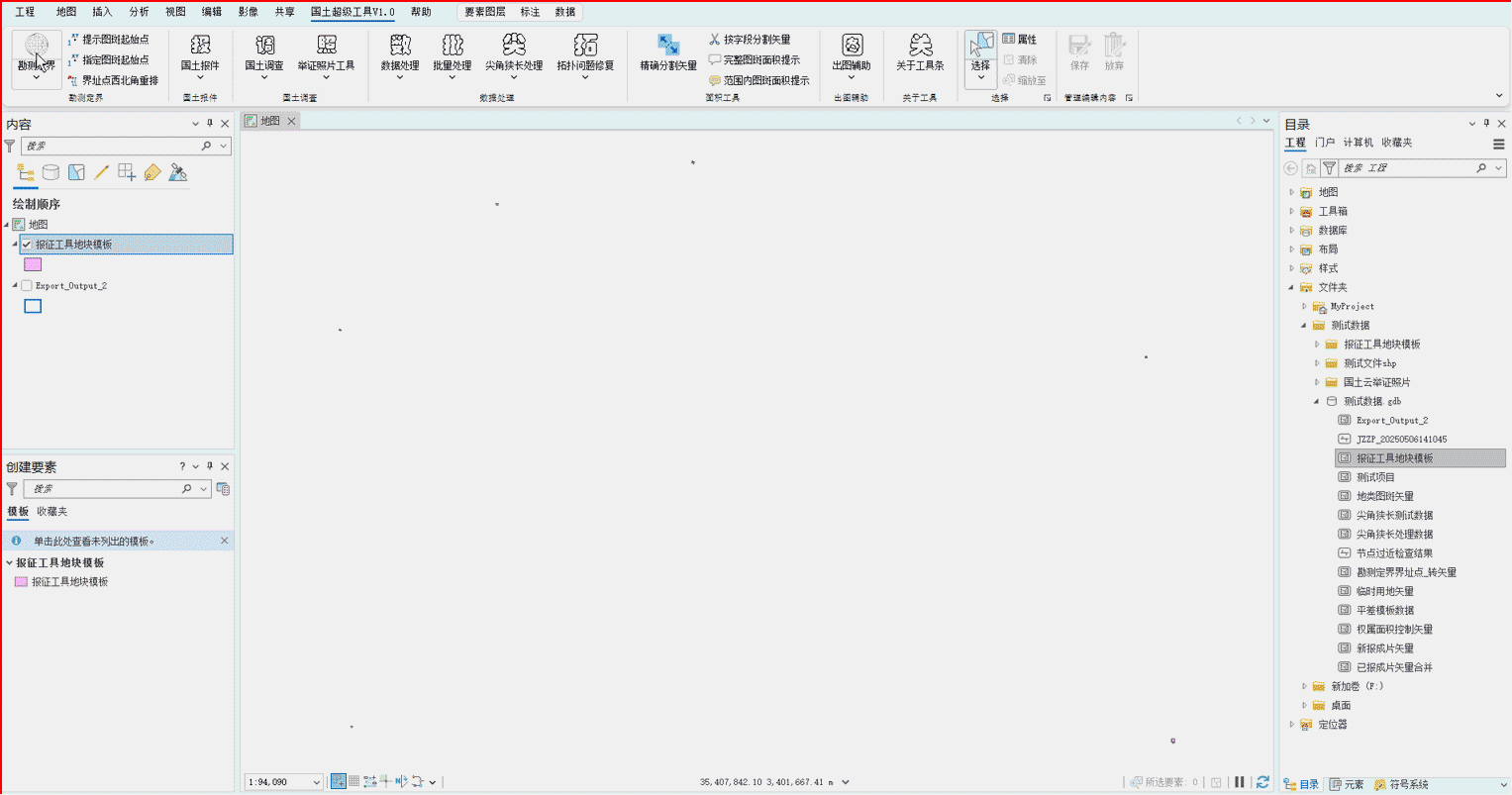

三、部分功能演示

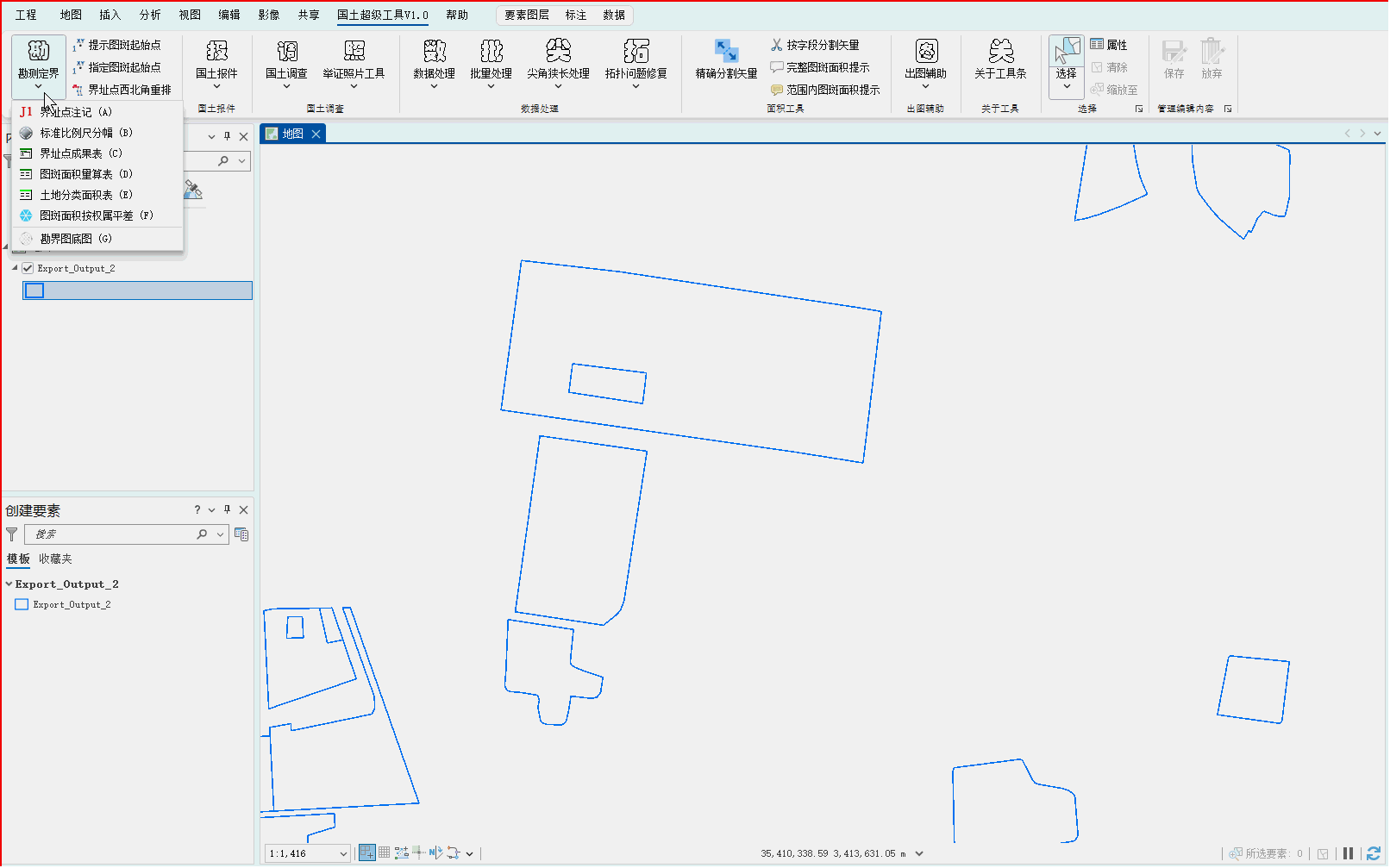

1、界址点注记

2、勘界图底图

3、浏览举证照片

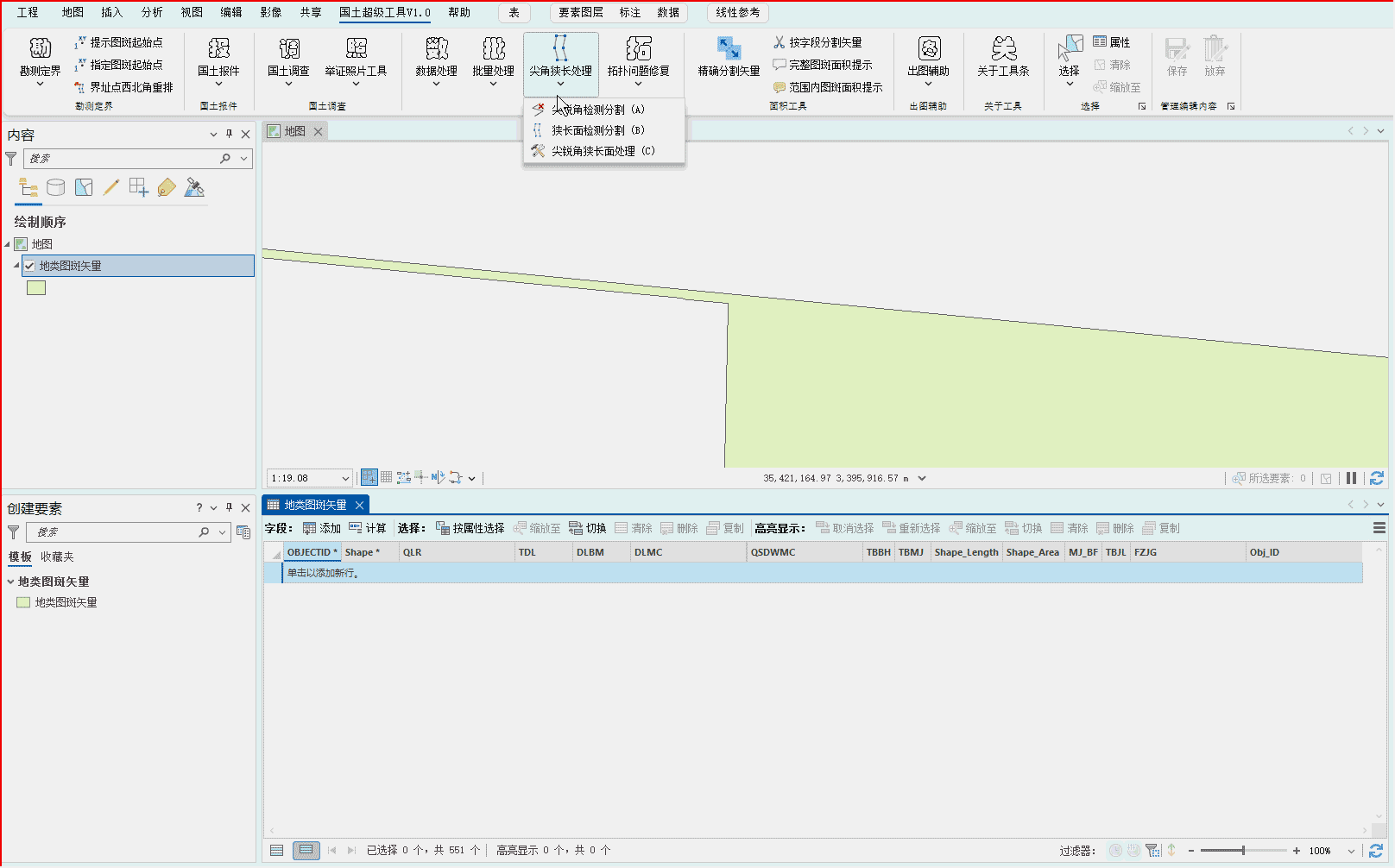

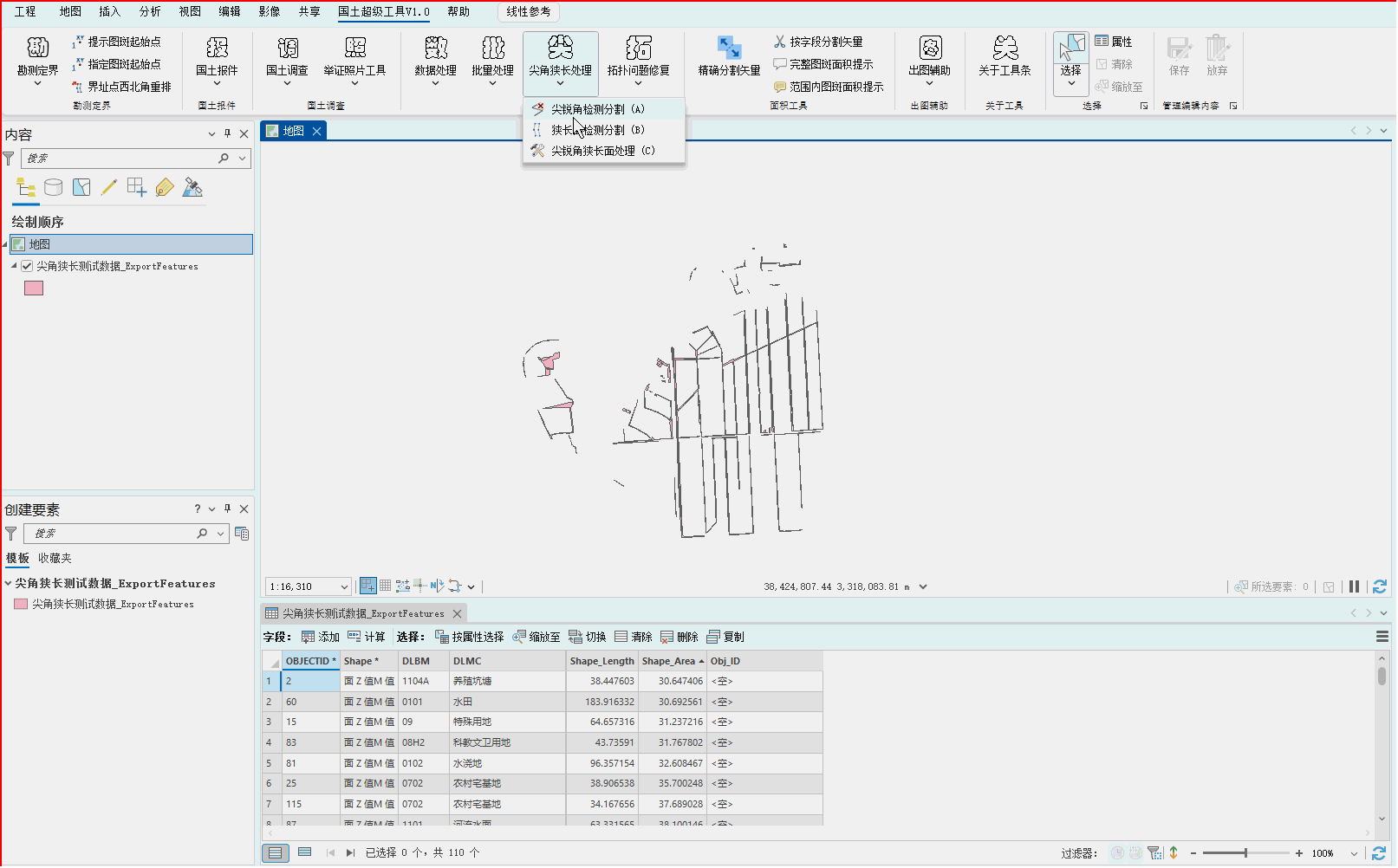

4、尖锐角检测分割

5、狭长面检测分割

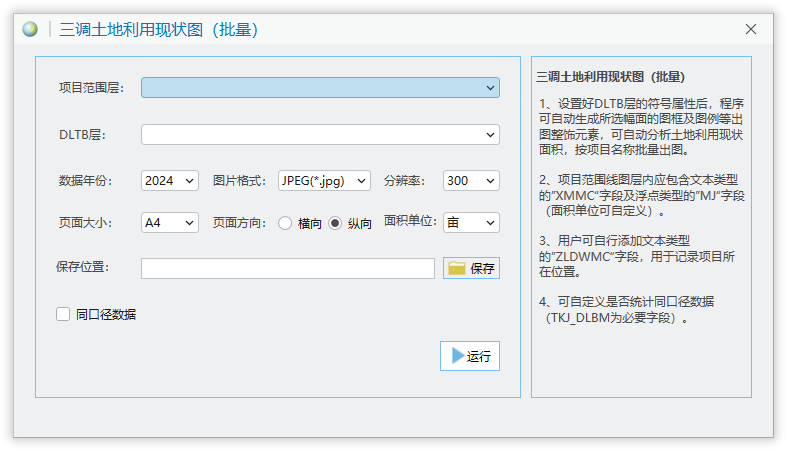

6、三调现状图批量出图

四、工具集使用说明

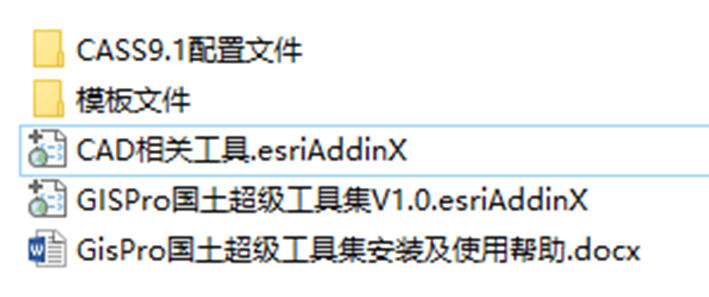

1、安装文件：

（1）GISPro国土超级工具集VXX.esriAddInX是工具的主要安装文件。

（2） CAD相关工具.esriAddInX是基于CAD2007开发的GIS插件，也集成在国土超级工具集的工

具栏内，必须安装CAD2007才能用（自主决定是否安装），使用时务必先打开CAD2007软

件。

（3）CASS9.1配置文件是勘界图底图输出工具的配置文件，如果要使用该工具，则需安装

CASS9.1，然后将文件夹内的两个文件直接复制到CASS9.1的安装文件夹进行替换就行了。

（4）模板文件夹放了两个模板文件，一个是批量创建要素类及字段的属性结构描述表模板，一

个是生成勘测定界图斑量算表、土地分类面积表及CAD格式的勘界图底图的矢量模板。

2、安装方法

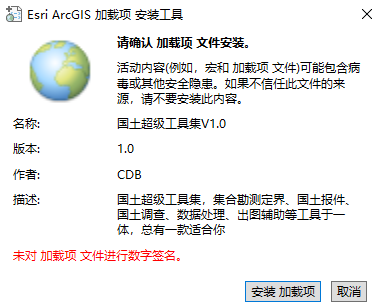

（1）先关闭已经打开的ArcGISPro程序，然后对. esriAddinX后缀的文件双击鼠标左键，弹出安装窗口，然后点击安装加载项按钮即可安装。

（2）打开ArcGISPro以后，在程序窗口顶端切换到国土超级工具选项卡，点击任意工具就会弹出注册窗口，然后联系作者购买注册码，注册成功后即可正常使用。

（3）卸载已安装的插件，只需要点击程序左上角的工程，然后点击加载管理项，最后点击右下角的删除此加载项按钮即可。

3、使用帮助

基本每个工具的操作界面右侧都有对应的使用帮助（除个别非常简单的工具），阅读使用帮助可以更好地理解和使用工具，使用有问题可随时联系作者。工具操作界面截图如下：

4、注意事项

（1）ArcGISPro国土超级工具集安装包及其配套文件存放在百度网盘内，网盘链接地址: https://pan.baidu.com/s/1Ktb0c9rr6YatgMq3bAkw0w?pwd=iu9f 提取码: iu9f 。

（2）要更新到新版本，只需覆盖安装新版本的esriAddInX文件即可。覆盖安装失败的，可以按照上面的方法删除原来的插件，然后重新安装新版本即可。

（3）工具支持ArcGISPro3.6版本，低于3.6的版本可能无法安装使用。

（4）作者会持续更新维护插件，目前为V1.0版本。工具需注册后才能使用，一机一码（一次注册，永久有效，不影响下载使用新版本），无试用版且为有偿注册。
