Console 接口是设备的本地带外管理入口 ，核心是UART 异步串行通信 ，主流为RJ45 形态 + RS‑232 电平，用于设备初始化、故障调试与底层配置。
Console接口一般是在交换机当中供设计人员进行调试的接口，设计人员将console线（下图）连接交换机和PC，就可以与之通信。
可能有用户认为这个RJ45接口也是网络接口，能上网，实则不然，一般标有Console字样的为调试接口。
（图片来源网络，侵删）
作为交换机这端，因为输入进来的信号是RS232，如果要连接到CPU,SOC,MCU,CPLD等芯片的UART，需要进行电平转换，图中的MAX3232正是这样的功能。
这种调试接口，对于研发人员来说，是一个规范化的接口，作为用户可能无法想象，交换机等其他电子产品在研发的时候，工程师可能使用杜邦线，或者飞线或者其他奇奇怪怪的方式对电路板进行调试，只要当电路调试正常以后，使用标准的console线才能与之通信，而使用console线进行测试或者使用，一般是测试工程师或者用户手上。
这里就可以上升到其他更宽的思维，标准化意味着利于工厂的生产，提高产出的效率，提高问题处理的效率，提高研发的一致性，等等。
下面从接口定义、电气协议、电路设计三方面完整说明。
1. 核心定义与用途
- Console（控制台）接口 ：设备出厂标配的本地串行管理接口 ，不依赖网络，用于：
- 首次上电初始化配置（IP、账号、固件）
- 网络故障 / 密码丢失时的紧急恢复
- 底层硬件 / 系统调试（CLI 命令行）
- 常见于：交换机、路由器、服务器、嵌入式设备、工业控制器
2. 物理接口类型
主流为RJ45（8P8C） ，早期设备用DB9/DB25 ，现代设备也集成USB‑Console。
3. 通信协议与参数
- 底层：UART（通用异步收发器）
- 电气标准：RS‑232（EIA/TIA‑232）
- 典型参数（Cisco / 华为 / 华三通用）：
- 波特率：9600 bps
- 数据位：8
- 校验位：无（None）
- 停止位：1
- 流控：无（None）

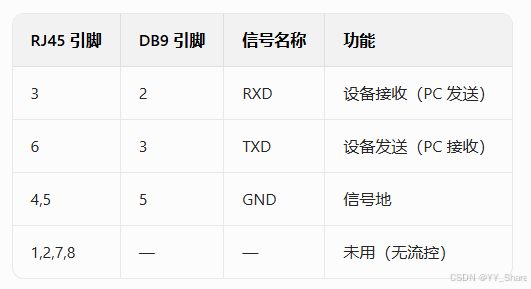

4. 引脚定义（RJ45 → DB9）
设备 Console 口为DTE ，与 PC 串口（DTE）连接需交叉线。
二、电气特性（RS‑232 vs TTL）
1. RS‑232 电平（Console 口对外）
- 逻辑 1（MARK）：‑3V ~ ‑15V
- 逻辑 0（SPACE）：+3V ~ +15V
- 共地通信，抗干扰较强，传输距离≤15m
2. TTL 电平（CPU/UART 侧）
- 3.3V 系统：高≈3.3V，低≈0V
- 5V 系统：高≈5V，低≈0V
- 两者电平不兼容 ，必须做电平转换
三、Console 电路设计（核心：电平转换）
1. 设计总框架
CPU UART (TTL) → 电平转换芯片 → RJ45 (RS‑232) → Console线 → PC核心是TTL ↔ RS‑232 双向电平转换。
2. 核心器件：RS‑232 电平转换芯片
常用：MAX3232、SP3232、ADM3232（3.3V/5V 兼容，内置电荷泵）。

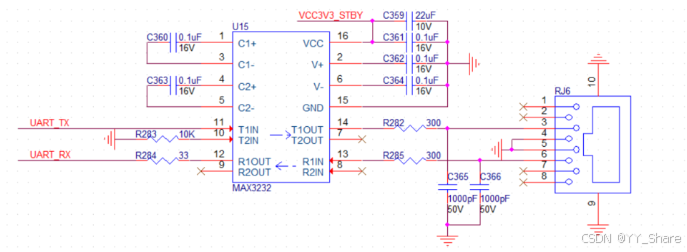

3. 典型电路（3.3V 系统，RJ45 Console）
Console 接口是设备最可靠的本地管理入口 ，电路核心是TTL ↔ RS‑232 电平转换 ，以 MAX3232 为代表的芯片方案成熟可靠。设计时重点关注电平匹配、ESD 防护、线序正确，即可实现稳定的本地调试通道。
