【学习笔记】——电磁相关

【学习笔记】------电磁相关

一、磁体

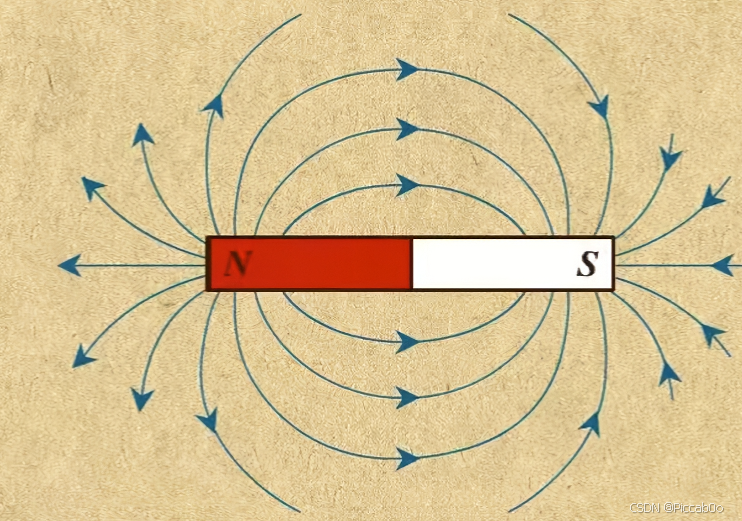

1. 永磁体:

存在磁性,N、S极

2. 电磁铁:

通电螺线管相当于条形磁铁。

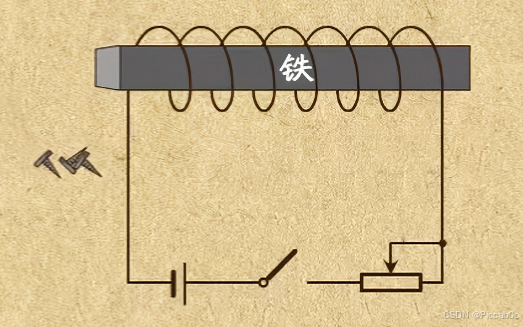

当通电螺线管插入铁芯后,会具有更强的磁性;断开电流后,失去磁性。

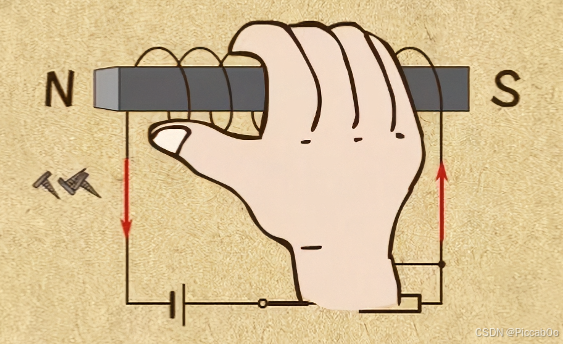

安培定则:

判断电磁铁的N和S极,右手螺旋定则。


电磁铁的磁性大小:

受电流大小和线圈的匝数影响。电流大、匝数多,电磁铁的磁性越强。

3. 通电导线在磁场中受力

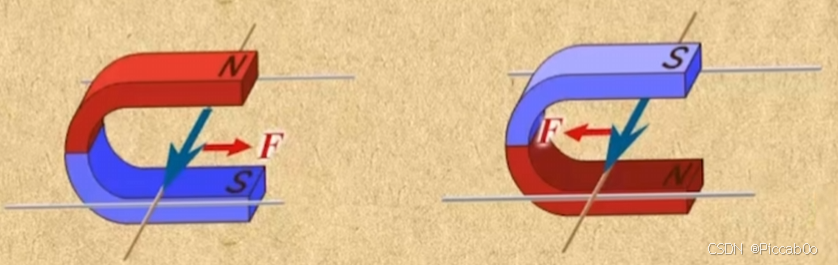

通电导线在磁场中会受力,与磁场方向与电流方向有关。左手定则

4. 电机

原理上其实利用了通电线圈在磁场中受力

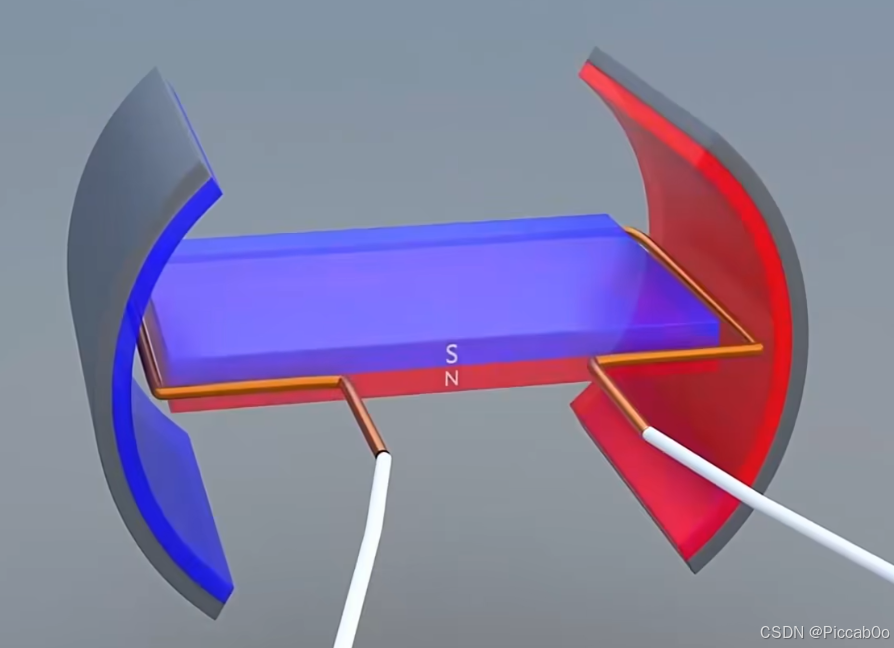

将两侧的永磁体换成弯曲的磁铁,中间的线圈换成金属回路,那么就形成了电枢。中间的线圈可以视作一个平面磁体。

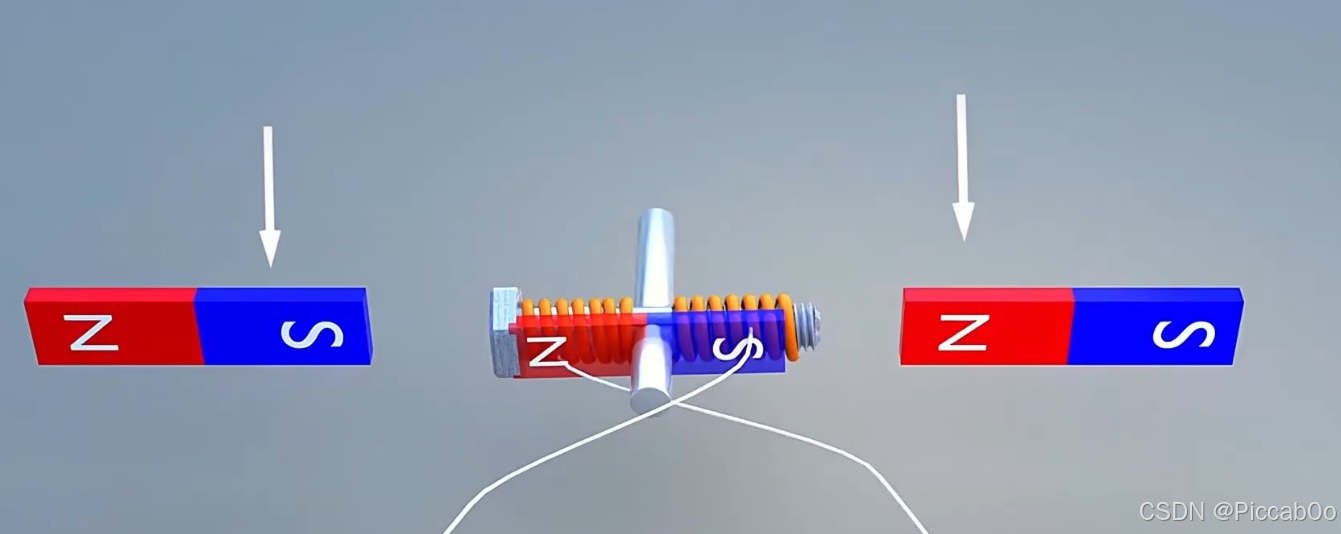

在两侧磁铁的作用下,这个回路构成的平面磁体会旋转至两磁极对齐。而切换两侧电线的连接方向,其可以一直旋转。

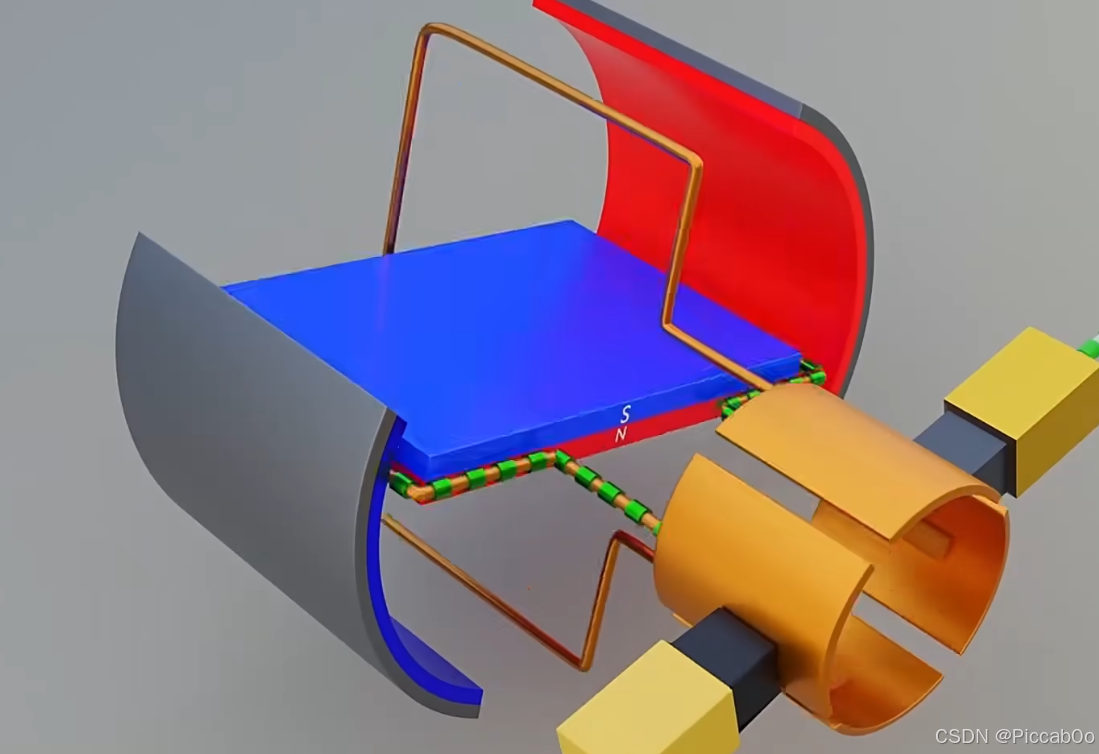

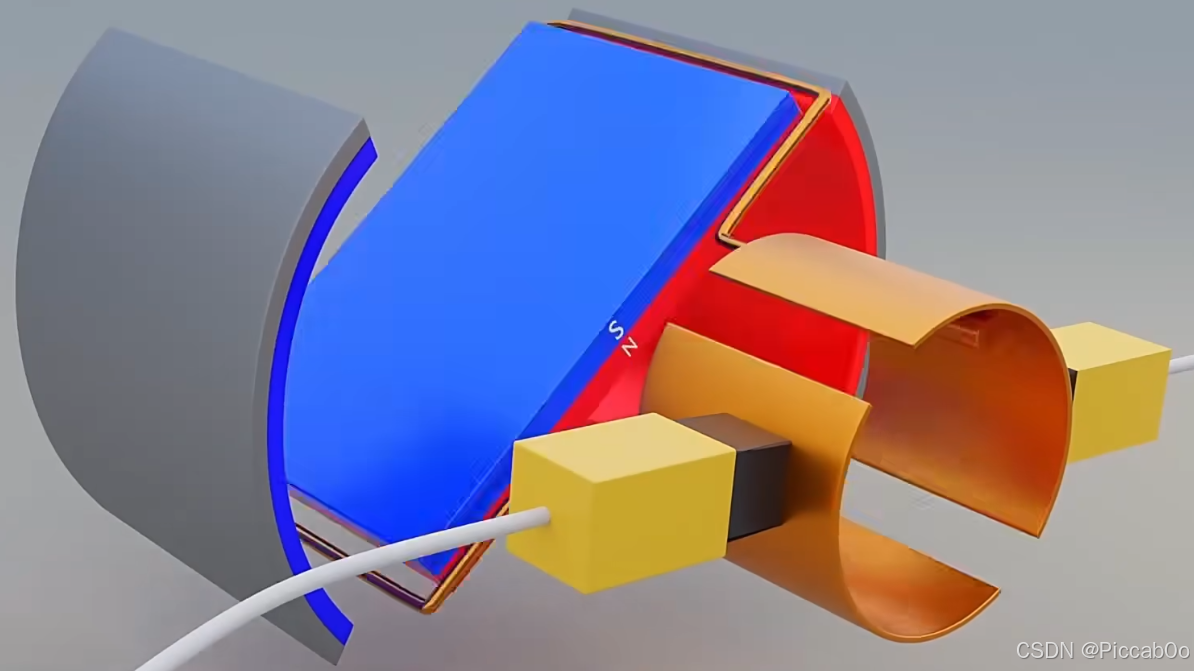

这样,通过换向器(利用中间的缝隙实现换向)和电刷(接触通电),就构成了电机的基本结构:

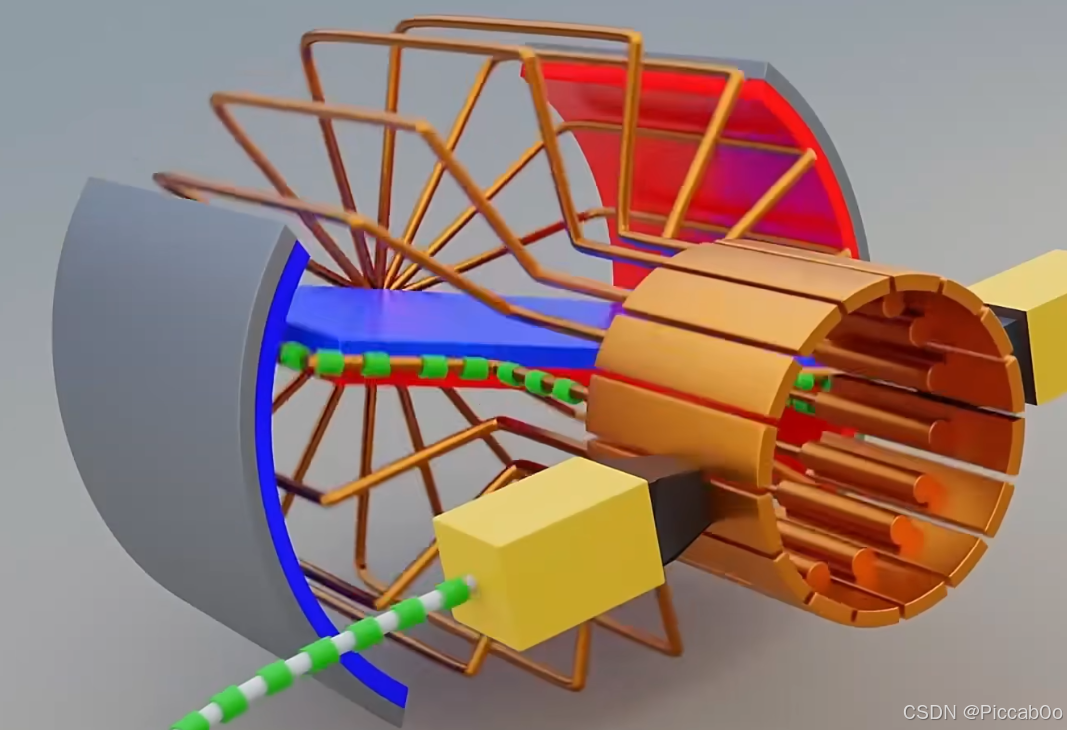

为了防止换向时的卡顿(转速不均匀),可以增加换向的频率(无限均分换向器的片数):

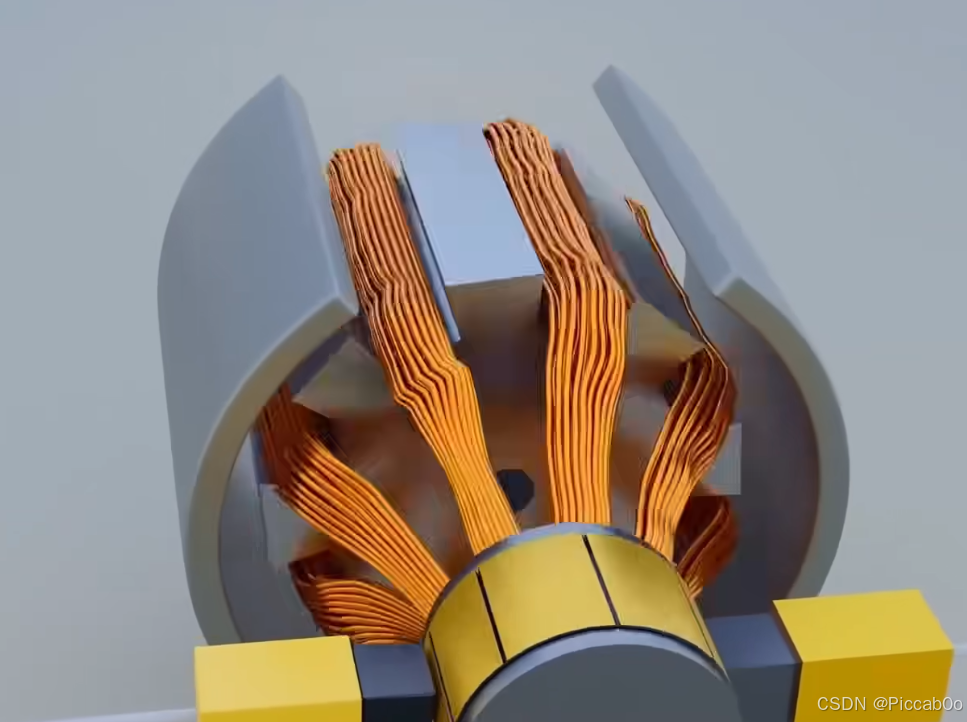

在回路的内部增加硅钢片叠压而成的电枢铁芯,可以显著增强线圈产生的磁感应强度,从而增大输出的力矩:

5. 音圈电机

利用通电磁铁的方向变化特性设计的往复运动

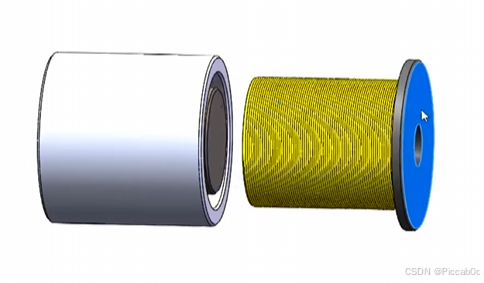

黑色为铁芯,黄色为线圈,产生横向的位移运动。

摄像头的变焦系统里就涉及到了音圈电机。
