一、项目背景

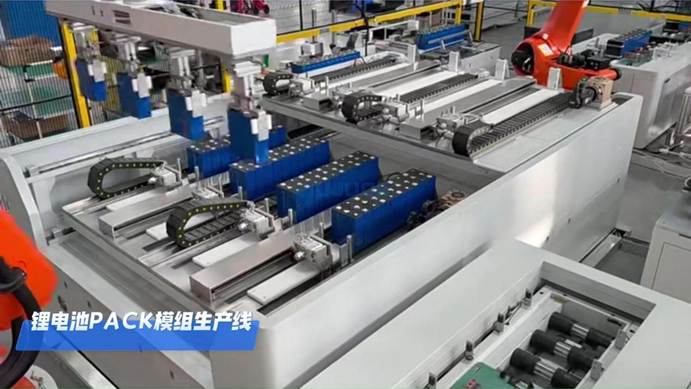

新能源储能行业是当下工业自动化领域政策扶持力度大、市场增速快、发展前景极为广阔的核心赛道，储能电池PACK生产线的智能化、自动化水平，直接决定企业产能规模、产品一致性与市场竞争力。华东某头部新能源企业，为抢抓2026年储能行业爆发红利，新建一条20GWh大型工商业储能电池PACK自动化生产线，主打储能模组装配、电芯检测、PACK组装、成品入库全流程自动化作业，目标实现高效、稳定、规模化生产，满足下游储能电站与工商业储能项目的大批量供货需求。

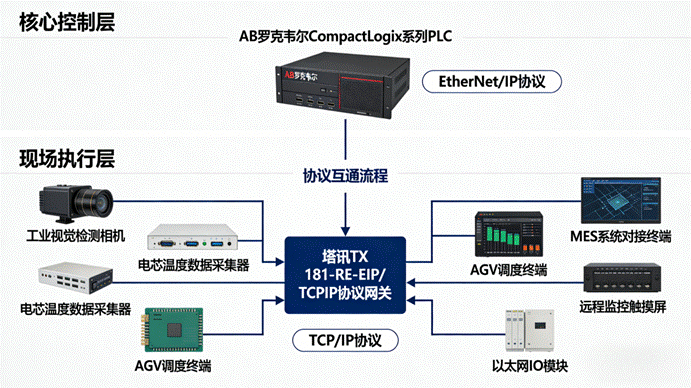

该生产线采用分布式控制与集中调度相结合的架构，核心控制层与现场执行层存在明显的协议差异：产线核心主控系统选用AB罗克韦尔CompactLogix系列PLC ，作为整线调度核心，采用专属EtherNet/IP总线协议 ，负责整线生产逻辑控制、电芯上料调度、模组装配时序协调、PACK成品检测指令下发、产线异常停机管控等核心功能，依托EtherNet/IP协议的稳定性，保障整线调度的可靠性；而现场执行层包含大量TCP/IP协议设备，涵盖工业视觉检测相机、电芯温度数据采集器、AGV调度终端、MES系统对接终端、远程监控触摸屏、以太网IO模块等，这类设备均采用标准TCP/IP协议进行数据传输，负责现场工艺数据采集、视觉定位、状态反馈、生产数据上传等工作。
由于AB罗克韦尔PLC的EtherNet/IP协议与标准TCP/IP协议属于不同的工业通讯规范，二者无法直接进行数据交互，形成了严重的总线协议 壁垒，导致核心主控系统与现场TCP/IP设备完全割裂，整线工业自动化 协同效率大打折扣，也直接阻碍了工业物联网 平台的落地部署，成为制约产线达标投产的核心瓶颈。企业经过多轮技术选型与现场测试，最终选用塔讯TX 181-RE-EIS/TCPIP总线协议网关，搭建EtherNet/IP从站转TCP/IP的稳定通讯链路，彻底破解协议不通难题。
二、项目核心痛点
1. 协议壁垒导致数据断层：AB罗克韦尔EtherNet/IP主控无法直接与现场TCP/IP视觉相机、数据采集器、AGV终端通讯，现场工艺参数、设备运行状态无法实时回传至主控PLC，主控调度指令也无法精准下发至执行设备，整线设备各自独立运行，协同性极差。
2. 生产效率远低于设计标准：因数据交互滞后，电芯上料、模组装配、检测工序节拍失步，原设计18秒/模组的生产节拍，实际运行长达25秒/模组，20GWh产能目标难以实现，生产效率低下。
3. 产品质量管控滞后：TCP/IP协议的电芯温度、电压采集数据无法实时上传至罗克韦尔PLC，异常数据无法及时触发报警，不合格模组流入下道工序，产品次品率高达1.3%，远超行业0.5%的优质标准，生产成本损耗剧增。
4. 工业物联网落地受阻 ：现场数据采集器无法将全流程工艺数据稳定上传，缺乏专业物联网网关 实现协议转换与数据转发，MES系统、生产监控平台无法获取实时生产数据，数字孪生、远程监控、工艺优化等工业物联网功能完全无法落地。
5. 运维难度大、故障排查慢：两套协议系统独立运行，故障信息无法同步，出现产线停机、设备异常时，运维人员需分别排查EtherNet/IP与TCP/IP设备，故障定位耗时久，产线有效运转率不足80%，运维成本居高不下。
三、网关核心功能简介

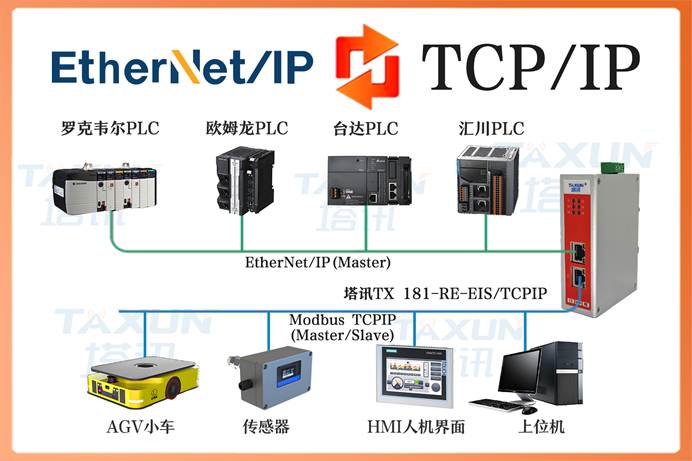

针对本项目EtherNet/IP转TCP/IP的核心需求，塔讯TX 181-RE-EIS/TCPIP总线协议网关作为专业的工业网关 与智能网关 ，专为解决罗克韦尔PLC与标准TCP/IP设备异构通讯难题设计，核心功能完全适配储能电池PACK生产线需求：其一，实现EtherNet/IP从站转TCP/IP 双向透明数据传输，无需修改AB罗克韦尔PLC程序与现场TCP/IP设备参数，即可实现毫秒级数据交互，彻底打破总线协议壁垒；其二，内置高性能数据采集器模块，可同步采集罗克韦尔PLC调度指令与现场TCP/IP设备的工艺数据、运行状态，支持数据标准化转发，完美适配工业物联网数据上传需求，助力产线智能化升级；其三，工业级硬件设计，宽温运行、强抗干扰，适配储能产线多设备电磁干扰复杂环境，具备断线重连、数据缓存功能，杜绝数据丢失与通讯中断；其四，支持网页端可视化配置，无需专业编程软件，EtherNet/IP从站参数与TCP/IP通讯参数一键配置，兼容各类标准TCP/IP设备，部署便捷、调试高效，大幅降低现场实施难度。

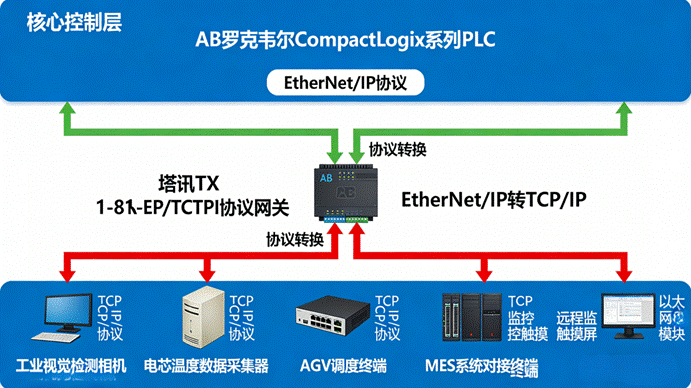

四、系统结构拓扑图
五、现场设备实施配置步骤
1. 硬件安装与接线 ：将塔讯TX 181-RE-EIS/TCPIP网关导轨式安装在产线中央控制柜内，远离变频器、伺服电机等强电磁干扰源；采用工业级屏蔽以太网线，将网关EtherNet/IP端口与AB罗克韦尔PLC的以太网接口直连，TCP/IP端口接入产线工业交换机，与现场视觉相机、数据采集器等TCP/IP设备组网；接通24V直流工业电源，检查网关电源指示灯、EtherNet/IP通讯灯、TCP/IP通讯灯，确认正常亮起无报错，完成硬件部署。
2. 网关基础参数配置：使用调试电脑连接至网关配置网口，设置电脑与网关同一网段，登录网页端配置界面；首先配置网关IP地址、子网掩码、网关地址，确保与AB罗克韦尔PLC、现场TCP/IP设备处于同一局域网；随后开启EtherNet/IP从站模式，设置从站节点号，匹配罗克韦尔PLC的EtherNet/IP通讯参数；配置TCP/IP工作模式（客户端/服务器），设置通讯端口号，适配现场各类TCP/IP设备的通讯规范。
3. 数据映射与协议匹配：在网关配置界面建立双向数据映射表，将AB罗克韦尔PLC内的生产调度指令、启停控制、工艺参数等标签数据，映射至TCP/IP设备对应的数据寄存器；将现场TCP/IP设备的电芯温度、视觉定位数据、AGV状态、检测结果等数据，映射至罗克韦尔PLC的输入数据区；完成映射后校验数据长度与格式，确保EtherNet/IP与TCP/IP协议数据精准互通，无错位、无丢失。
4.PLC 组态与联动调试：在AB罗克韦尔Studio 5000编程软件中，添加网关对应的EtherNet/IP从站模块，导入网关EDS设备描述文件，配置I/O数据长度与通讯周期；下载程序至PLC，先进行单设备点对点通讯测试，验证指令下发与数据回传正常；再开展整线联动调试，模拟电芯上料、模组装配、检测、入库全流程，连续试运行24小时，排查数据延迟、丢包问题，优化通讯响应速度。
六、项目应用效果
通过塔讯TX 181-RE-EIS/TCPIP网关部署实施后，彻底解决AB罗克韦尔EtherNet/IP与TCP/IP设备的协议壁垒，实现工业自动化与工业物联网深度融合，产线运行状态全面优化：一是数据交互延迟降至5ms以内，主控PLC与现场TCP/IP设备实现实时协同，生产节拍从25秒/模组优化至17秒/模组，远超18秒的设计目标，20GWh产能顺利达成，生产效率提升32%；二是电芯温度、电压等关键数据实时上传至主控系统，异常情况秒级触发报警，次品率从1.3%降至0.4%，达到行业优质标准，原材料损耗成本大幅降低；三是网关作为专业物联网网关，配合内置数据采集器，实现全流程生产数据稳定上传，工业物联网平台与MES系统成功落地，实现远程监控、生产数据统计、工艺参数优化、质量追溯全功能覆盖；四是整线设备集中管控，故障信息同步上传，运维人员可快速定位异常，故障排查时间缩短75%，产线有效运转率提升至96%，运维成本大幅下降。
同时，该网关的协议转换稳定性经过长期验证，产线24小时连续运行无通讯中断、无数据丢包，完全适配储能行业规模化、连续化生产需求，为企业后续产线扩产、智能化升级奠定了坚实基础。
七、项目实施前后效果对比
| 对比维度 | 实施前 | 实施后 |
|---|---|---|
| 设备协同状态 | 总线协议壁垒，EtherNet/IP与TCP/IP设备割裂运行 | 实时数据互通，整线设备协同无延迟 |
| 生产节拍 | 25秒/模组，产能不达标 | 17秒/模组，超设计目标，产能达标 |
| 产品次品率 | 1.3%，损耗成本高 | 0.4%，符合行业优质标准 |
| 工业物联网应用 | 数据断层，平台与MES无法落地 | 全数据采集，远程监控、质量追溯全覆盖 |
| 运维效率 | 故障排查慢，运转率不足80% | 故障快速定位，运转率达96% |
| 通讯稳定性 | 无直接通讯，数据交互滞后 | 毫秒级传输，24小时稳定无中断 |
八、案例总结
新能源储能行业作为工业自动化领域的高前景主流赛道，产线中多协议设备共存是普遍现象，AB罗克韦尔EtherNet/IP协议与标准TCP/IP设备的通讯壁垒，是制约储能产线自动化、智能化升级的典型难题。本次20GWh储能电池PACK生产线项目中，塔讯TX 181-RE-EIS/TCPIP总线协议网关凭借专业的协议转换能力，作为核心工业网关与智能网关，成功实现EtherNet/IP从站转TCP/IP双向稳定通讯，彻底打通了核心主控与现场执行设备的数据链路。
该方案无需改动原有设备程序与硬件架构，部署便捷、见效快，不仅解决了设备协同不畅、生产效率低、质量管控难的核心痛点，更通过数据采集器与物联网网关功能，助力企业完成工业物联网升级，实现了产线数字化、智能化管控。本案例具备极强的可复制性，可广泛应用于新能源储能、锂电制造、汽车零部件、精密电子等众多主流行业，适用于所有AB罗克韦尔PLC对接TCP/IP设备的异构通讯场景，是企业突破总线协议壁垒、提升工业自动化水平、落地工业物联网的优质解决方案，也为同类多协议融合改造项目提供了成熟的实战参考。
